FARO Orbis & Orbis Premium

Der erste hybride 3D-Scanner am Markt
Paragraphs
Tabs
Paragraphs

Title
Mobiles und terrestrisches Laserscanning vereint

Wysiwyg text

FARO's neues mobiles Flaggschiff, der SLAM-Scanner FARO Orbis, kommt mit einer Menge neuartiger Funktionen und ist damit als Spitzentechnologie am Markt anzusehen. Was ist dies im Detail?

Title
FARO Orbis Premium - Hochauflösende 8K-Kamera

First column

Der neue FARO Orbis Premium beeindruckt mit hochauflösenden 8K-Panoramabildern, die gestochen scharfe visuelle Eindrücke liefern. Dank verbesserter Farbpunktwolken ermöglicht das Gerät eine noch präzisere und realistischere Darstellung von Umgebungen. Diese erweiterten Daten verbessern die Interpretation und Analyse, was für Ingenieure, Vermesser und Stadtplaner von unschätzbarem Wert ist. Insgesamt liefert FARO Orbis Premium detailliertere visuelle Informationen, die die Planung und Entscheidungsfindung unterstützen.

Die IP54-Schutzart schützt den Orbis Premium vor Staub und Spritzwasser und sorgt für robuste Leistung in rauen Umgebungen.

Spezifikationen

Second column

Title
FARO Orbis - Höhere Genauigkeit und bessere Datenqualität

First column

Im Orbis kommt ein LiDAR-Sensor mit 32 Kanälen zum Einsatz. Der Sensor nimmt mit 640.000 Punkten/Sekunden doppelt so viele Daten auf wie sein Vorgängermodell.

Durch weitere Verbesserungen des robustesten SLAM am Markt, liefert der FARO Orbis eine Genauigkeit von ungefähr 5 mm und dürfte somit derzeit der genaueste mobile Scanner am Markt sein.

Spezifikationen

Second column

Title
FARO Orbis mit Flash-Funktion

First column

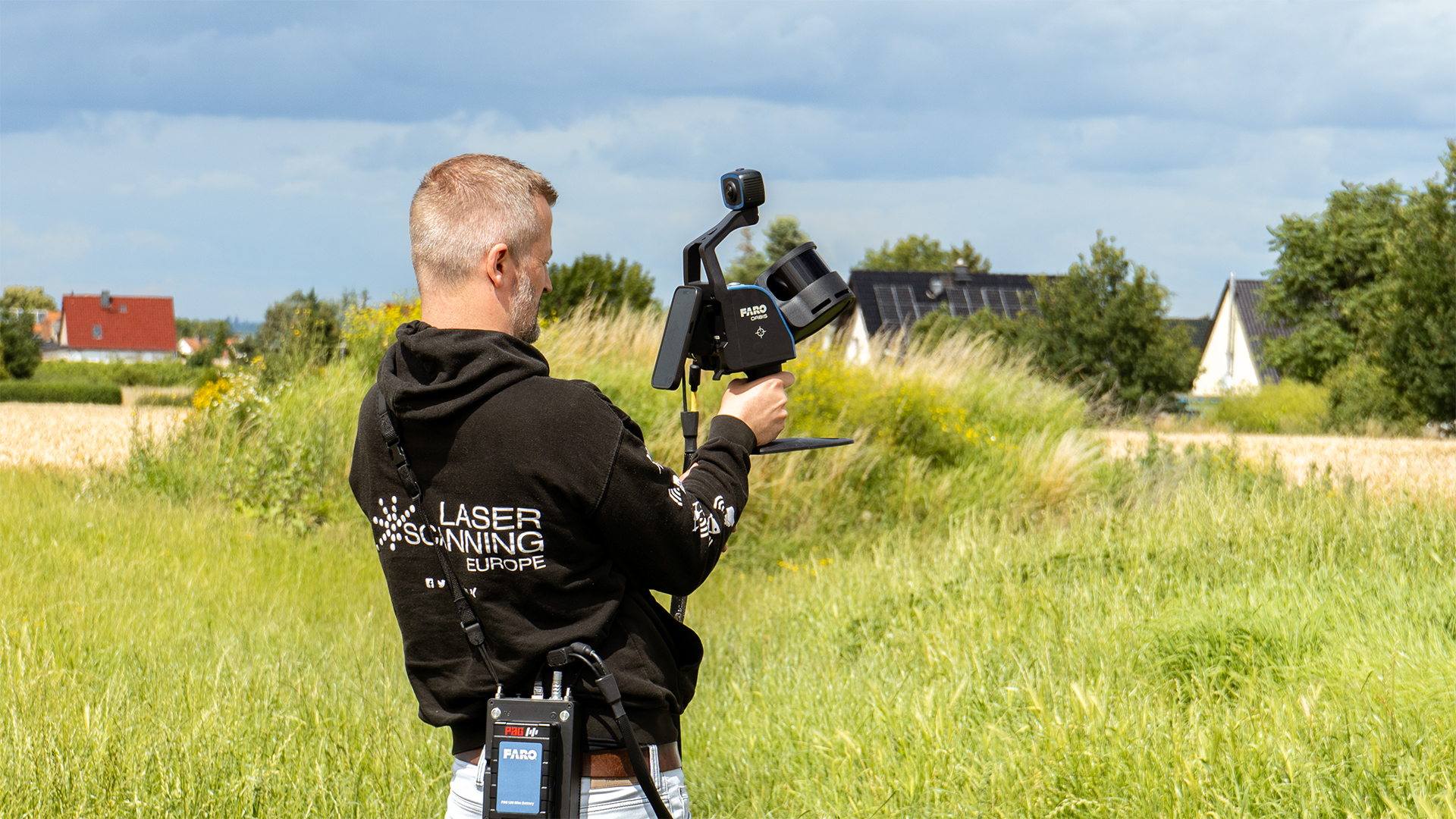

FARO Orbis in der Flash Anwendung
Second column

Mit der Flash-Technologie bringt FARO als erster Hersteller einen Hybrid-Scanner auf den Markt, welcher sowohl SLAM (mobiles Laserscanning) als auch terrestrisches Scannen (TLS) kombiniert. Die Flash-Scans erreichen eine Genauigkeit von bis zu 2 mm.

In der Praxis heißt dies, dass der Anwender große Bereiche mit dem FARO Orbis abläuft und einfach einen Flash-Scan auslöst, wenn er für Bereiche genauere Aufnahmen benötigt. Für den Flash-Scan muss er 15 Sekunden für die Aufnahme stehen bleiben und läuft anschließend in der gewöhnlichen SLAM-Methode weiter.

Title
Deutlich höhere Produktivität mit dem FARO Orbis

First column

Früher waren noch zwei Geräte für die Erfassung von mobilen und terrestrischen Scans erforderlich, was einen hohen Kosten- und Zeitfaktor darstellte. Dies ist nun vorbei! Mit dem hybriden Scanner sind Sie deutlich effizienter unterwegs und können Ihre Projekte bis zu 10 Mal schneller abschließen.

Mit der fortschrittlichen SLAM-Technologie und der neuen Flash-Funktion von FARO können Sie ganz bequem beide Scans in einem Gerät sammeln und auswerten.

Second column

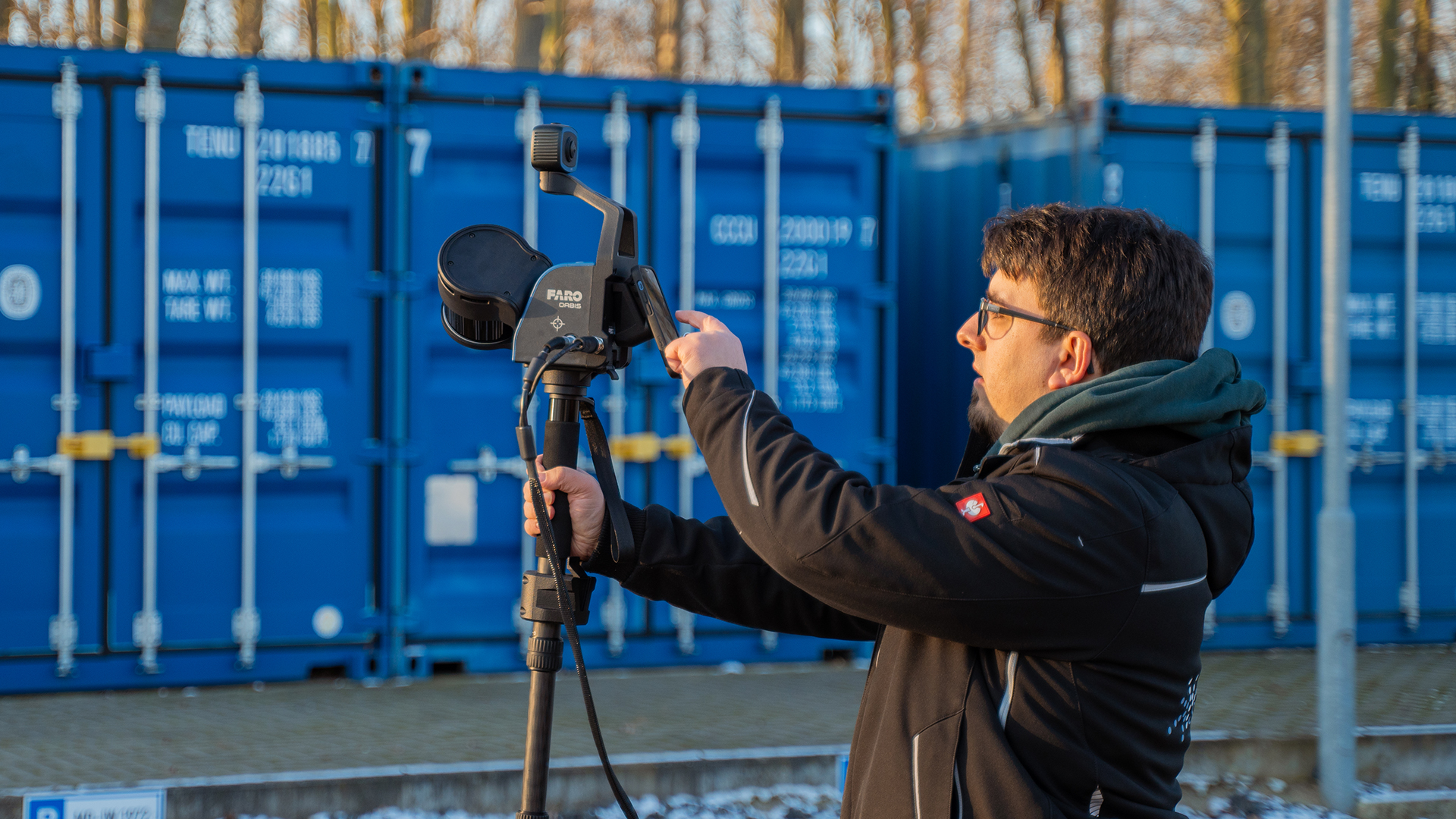

FARO Orbis Scanning-Anwendung im Winter

Title
FARO Orbis - Workflow mit FARO Stream & Connect

First column

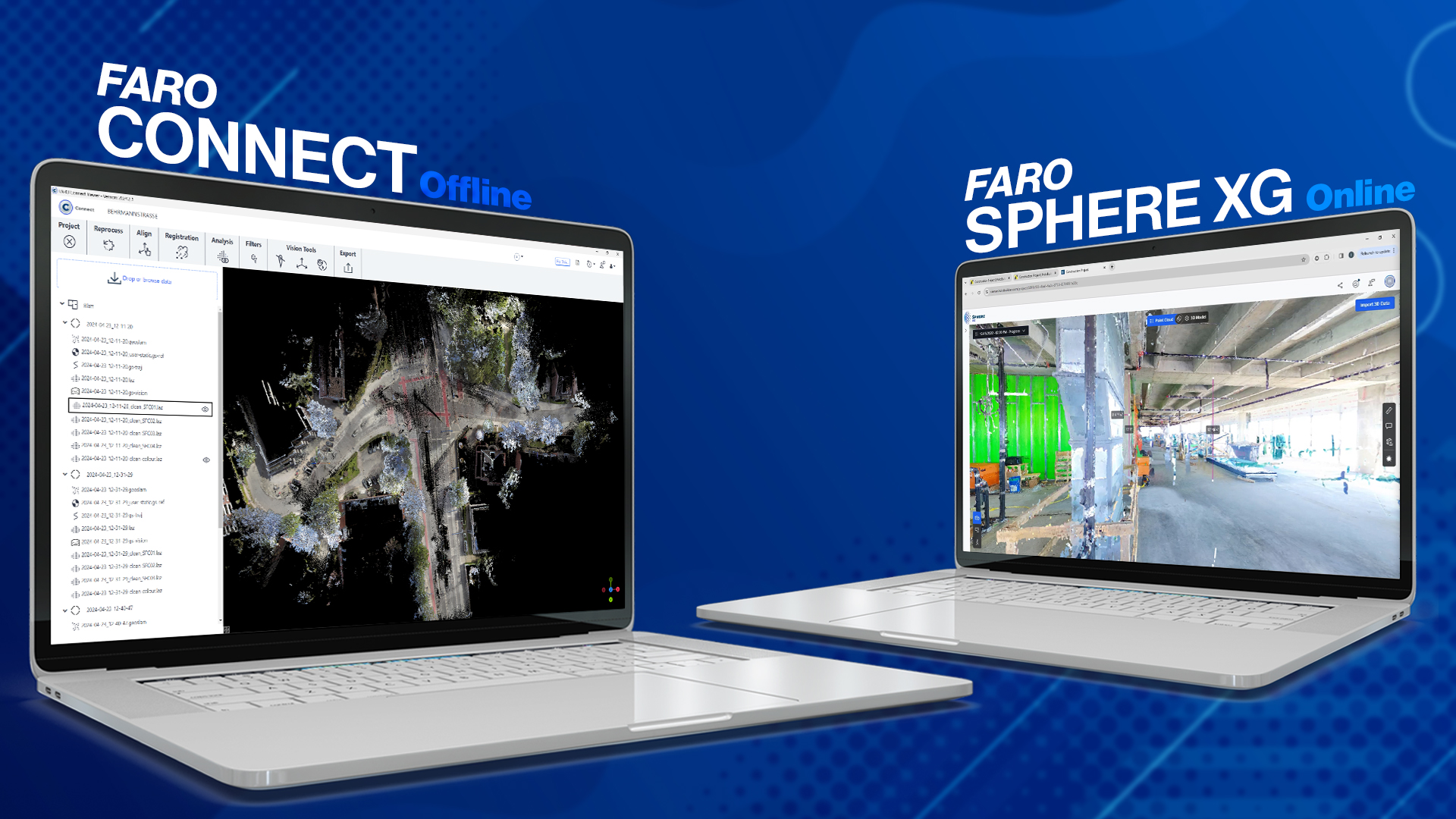

FARO Connect und Sphere XG in Anwendung
Second column

Mit dem Orbis bietet FARO neue Möglichkeiten zur Datenprozessierung an. Der Scanner kann mit der Stream App im Feld benutzt werden und der Kunde kann seine Scan-Ergebnisse in Echtzeit betrachten.

Danach stehen zur Prozessierung zwei Möglichkeiten zur Verfügung: die Prozessierung in der Cloud oder lokal auf dem Computer.

Für die  Cloud-Prozessierung werden die Daten zum FARO Sphere XG Cloud Account hochgeladen.

Die Offline-Prozessierung erfolgt mit FARO Connect und FARO Scene für Registrierungen.

Title
Fazit zum neuen FARO Orbis Scanner

Wysiwyg text

Mit dem Orbis-Scanner mit Flash-Technologie bietet FARO einen Hybrid-Scanner am Markt, der das mobile Scannen mit GeoSLAM's SLAM-Technologie und die TLS-Scan-Methode kombiniert. Dank der neuen Entwicklung, welche aktuell an der Spitze der Scan-Technologie steht und eine reale Genauigkeit von 5 mm erreicht, können Sie beachtliche Scan-Ergebnisse erzielen. Die FARO Orbis Scanner verfügt natürlich über eine Farboption.

Neben der neuen Hardware wurden weitere Möglichkeiten für die Datenprozessierung in der Cloud als Option eingeführt. Für Kunden, die eine lokale Datenauswertung bevorzugen, steht diese natürlich weiterhin zur Verfügung.

FARO hat mit dem Orbis eine bisher einzigartige technologische Weiterentwicklung vorgenommen, welche neue Maßstäbe am Markt setzt und den Kunden eine extrem schnelle Scan-Performance ermöglicht.

Paragraphs

Title
Vielseitig einsetzbarer Hybrid-Scanner

Wysiwyg text

Als erster hybrider Scanner am Markt ermöglicht Ihnen der FARO Orbis eine äußerst schnelle und flexible Datenerfassung. Dank der SLAM-Technologie können Sie schnell durch das Gelände gehen und die erforderlichen Daten erfassen. Für anspruchsvollere Daten mit einer Genauigkeit von bis zu 2 mm können Sie dann mit dem Flash-Modus scannen. Die Kombination aus SLAM und Flash-Technologie spart wertvolle Zeit; außerdem müssen Sie keine zwei Geräte für die Datenerfassung verwenden.

Dank der SLAM- und Flash-Technologie, das heißt der Kombination aus mobilem und terrestrischem Scannen, kommt der FARO Orbis Scanner in verschiedenen Bereichen zum Einsatz.

Title
Anwendungsbereiche des FARO Orbis auf einen Blick

First column
  • Bestandsdokumentation von Gebäuden
  • Facility Management
  • Building Information Modeling (BIM)
  • Immobilienbewertung
  • Dokumentation von Industrieanlagen
  • Abrissplanung von Gebäuden
  • Tunnelinspektion
  • Höhlenforschung
Second column
  • Bergwerkinspektionen (Soll-Ist-Vergleich)
  • Inspektion von Windkraftanlagen
  • Forstwirtschaft
  • Tatortaufnahme
  • Präzise Landwirtschaft
  • Planung von Notfallanlagen
  • Aufklärungsarbeit
  • Bauprojektplanung

Title
FARO Orbis Anwendungen

First column

Dokumentation von Baustellen

Für eine schnelle Dokumentation und leichte Weiterverarbeitung der Daten auf Baustellen ist der FARO Orbis der perfekte Begleiter unter den 3D-Scannern. Sie können in nur wenigen Sekunden mit dem Scannen beginnen und erhalten hochqualitative Daten für das Bauvorhaben.

Building Information Modelling (BIM)

Erstellen Sie in regelmäßigen Intervallen schnell und effizient Scans von der Baustelle und vergleichen Sie die Punktwolken-Daten mit dem vorhandenen CAD-Modell, um eventuelle Abweichungen frühzeitig zu erkennen.

Anlagenverwaltung

Die Effizienz und Geschwindigkeit des FARO Orbis Scanners garantieren eine bessere Datenerfassung von Gebäuden und ermöglichen somit eine sichere und hochgenaue Art der Anlagenverwaltung.

Second column

Digitalisierung von Geodaten

Für die schnelle, sichere Datenerfassung für Geodatenprojekte, verbesserte Arbeitsabläufe und die Erfassung großer Standorte in kürzerer Zeit ist der FARO Orbis als hybrider Scanner eine ideale Wahl.

Haldenvolumen

Behalten Sie den Überblick über die volumetrischen Daten von Halden durch schnelles und wiederholbares Scannen.

Forstwirtschaft

Führen Sie eine Waldinventur an realen Daten durch. Außerdem können Sie mit Hilfe der Daten den Kohlenstoffgehalt (CO2-Gehalt) in Ihrem Wald berechnen.

First column
Second column
Paragraphs
FARO Orbis im Aufbau

Title
Schnelle Erfassung und einfache Bedienung

Wysiwyg text

Mit der einfachen Bedienung des FARO Orbis Scanners können auch ungeübte Personen schnell und einfach Daten erfassen. Der Hybrid-Scanner bietet zwei Möglichkeiten der Datenerfassung. Sie wollen zum Beispiel eine Halle aufnehmen und verwenden für die schnelle Erfassung die SLAM-Technologie. Für detailreichere Aufnahmen können Sie dann ganz einfach in den Flash-Modus wechseln und eine Genauigkeit von bis zu 2 mm erzielen.

Die Bedienung des Gerätes erfolgt über die kostenlose FARO Stream App; diese ist im Google Play Store und im Apple Store kostenlos verfügbar. Sollte es Probleme mit der App, dem Smartphone oder der Verbindung geben, können Sie die Scans direkt am Gerät starten und beenden.

Title
FARO Orbis mit SLAM-Workflow

First column

Für den SLAM-Workflow ist es wichtig, dass Sie einen gleichen Start- und Endpunkt für Beginn und Ende des Scans wählen, um die Datengenauigkeit zu maximieren.

Nun können Sie im Schritttempo durch die zu scannenden Räume gehen. Versuchen Sie dabei den Scanner nicht zu schnell zu drehen, damit der FARO Orbis alles erfassen kann.

Gehen Sie im Anschluss zu Ihrem Startpunkt zurück und beenden Sie den Scan.

Second column

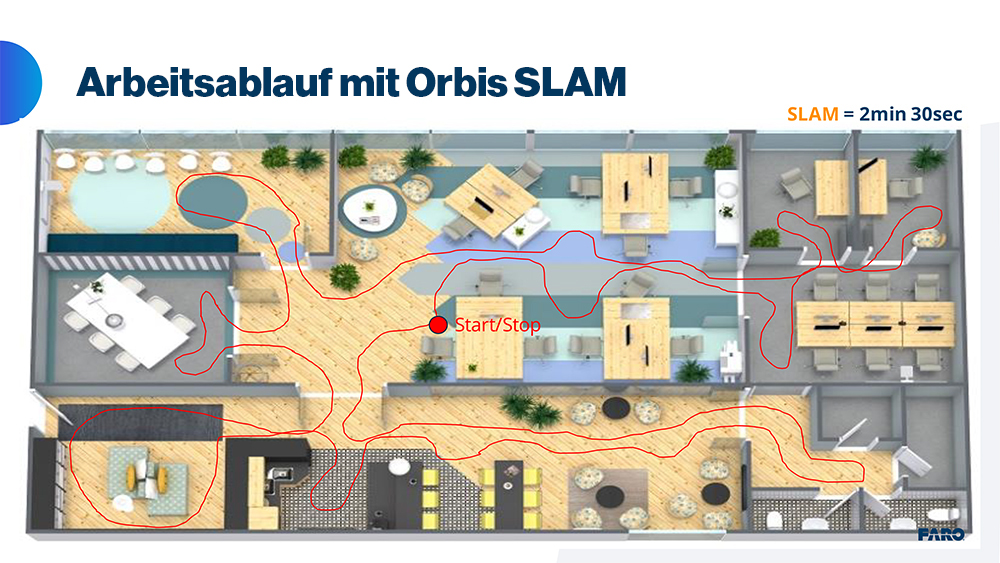

Arbeitsablauf mit Orbis SLAM

Title
FARO Orbis mit SLAM- & Flash-Funktion

First column

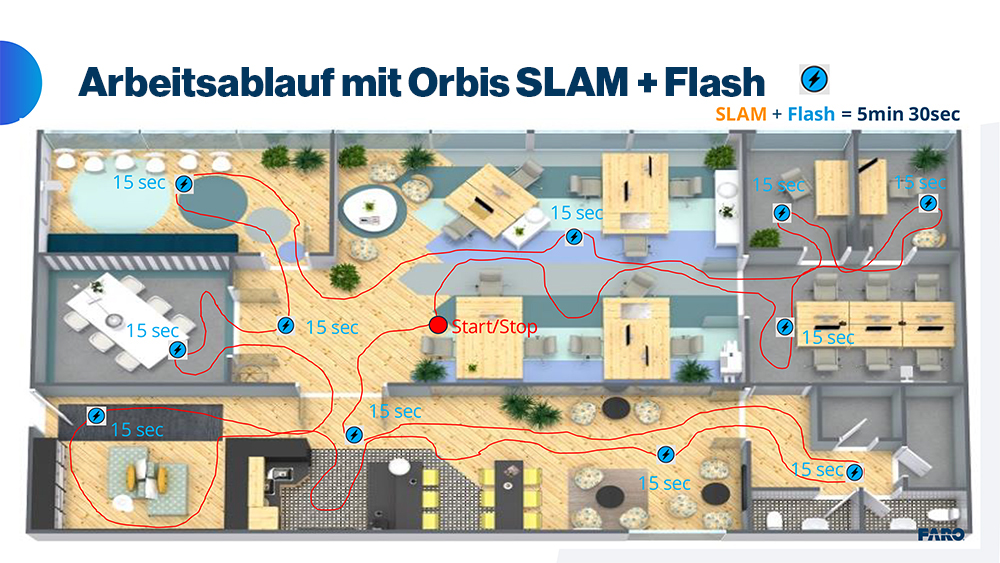

Arbeitsablauf mit Orbis SLAM + Flash
Second column

Wie auch beim SLAM-Workflow suchen Sie sich hier den gleichen Start- und Endpunkt aus und beginnen Ihren Scan.

Sobald Sie auf einen Bereich stoßen, wo Sie mehr Details in der Erfassung benötigen, halten Sie Ihren Scanner auf dem Einbeinstativ in die entsprechende Richtung und führen einen Flash-Scan aus.

Im Anschluss können Sie den „Rundgang“ fortsetzen.

Title
Datenverarbeitung beim FARO Orbis

First column

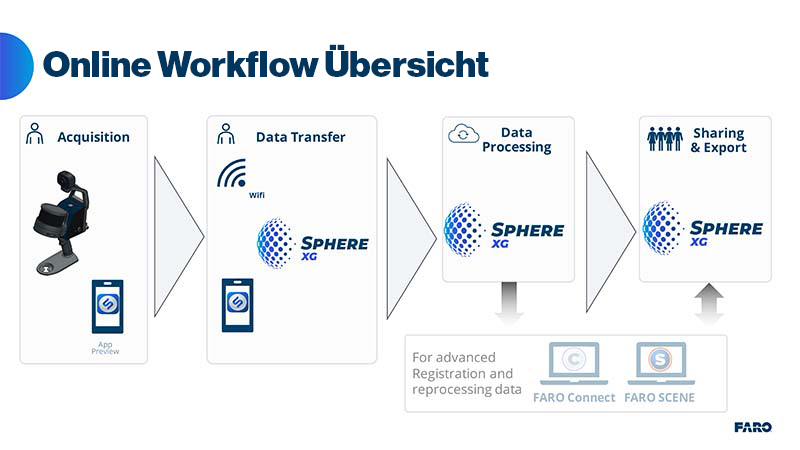

FARO Orbis Online Übersicht
Second column

Bei der Datenverarbeitung / Weiterverarbeitung bietet FARO zwei Möglichkeiten an: die Online-Datenauswertung über Sphere XG und die Offline-Datenauswertung über FARO Connect.

Online-Workflow

Beim Online-Workflow werden die erfassten Daten zur SPHERE XG Cloud-Lösung hochgeladen und dort automatisch prozessiert. Sie können die Scandaten über SPHERE XG einfach mit anderen Mitarbeitern teilen.

First column

Offline-Workflow

Im Offline-Workflow können Sie die Daten per WiFi, über USB oder per Netzwerkkabel vom Datenlogger direkt in die Software FARO Connect einspielen. Die einzelnen Prozessierungsschritte erfolgen dann manuell oder automatisch in der Connect Software. Im Anschluss können Sie die prozessierten Daten in FARO Scene registrieren und genauer analysieren. Natürlich können Sie die Daten nach dem Transfer zu FARO Connect auch in SPHERE XG hochladen.

Second column

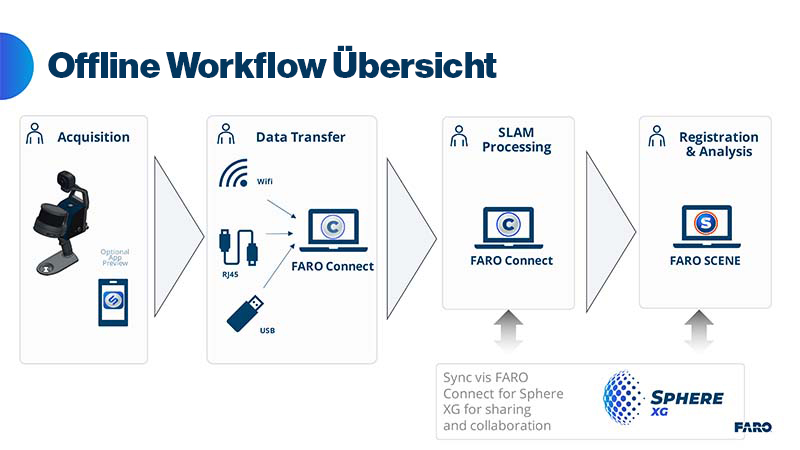

FARO Orbis Offline Übersicht
Paragraphs

Title
Systemübersicht

Wysiwyg text
FARO-ProduktAnwendung
FARO Orbis / Orbis PremiumMobiler Scanner mit GeoSLAM-Technologie für mobiles und stationäres Flash-Scanning in einem Gerät
FARO StreamMobile App für die Bedienung von FARO Orbis und FARO Focus Laserscanner vor Ort
FARO ConnectDesktop-Verarbeitungssoftware für FARO Orbis und ältere mobile GeoSLAM-Scanner
FARO SceneDesktop-Registrierungssoftware für alle 3D-Reality-Capture-Daten
FARO Sphere XGCloud-basierte Plattform für alle Reality-Capture-Daten einschließlich FARO Orbis

Title
Leistung

Wysiwyg text
Allgemein
 FARO OrbisFARO Orbis Premium
Reichweite120 m120 m
Punkte pro Sekunde640.000640.000
Sichtfeld360° x 290°360° x 290°
Anzahl der LIDAR-Kanäle3232
Kamera360°-Vollbild mit 8 Mio. Pixeln, die jede Sekunde erfasst werden360°-Vollbild mit 72 Mio. Pixeln, die jede Sekunde erfasst werden
Statische 360°-Bilder



Mobiles Scanning
Genauigkeit5 mm
Flugbahn & MappingRobustes SLAM mit GeoSLAM-Technologie
EinstellungenAutomatische Standard- und voreingestellte Verarbeitungsumgebungen



Stationäres Flash-Scanning
Genauigkeit2 mm
Dauer15 Sek. inkl. Farbe
Auflösung19 Mio. Punkte (13 mm @ 10 m)
RegistirerungEchtzeit und vollautomatisch mit GeoSLAM-Technologie

Title
Betrieb

Wysiwyg text
ArtEigenschaften
Eigenständiger BetriebEine Taste zum Starten/Stoppen der Datenerfassung; eine Taste zur Erfassung von Flash-Scans
Bedienung über SmartphonesFARO Stream App (für iOS und Android): Scanner-Steuerung, Echtzeit-Datenvisualisierung,
und direkte Synchronisation mit der Cloud-Verarbeitung mit FARO Sphere XG
Erfassung von KontrollpunktenStop-and-Go, Schachbrett, reflektierende und sphärische Ziele für die Ausrichtung und/oder Georeferenzierung
Erweiterte RegistrierungBei Bedarf mehrere mobile, Flash- und/oder FARO Focus-Scans registrieren
Konfiguration• Handgerät mit Datenlogger am Schultergurt
• Einbeinstativ mit Scanner und Datenlogger zusammen montiert
• Erhältliches Zubehör: Fahrzeughalterung, Rucksack, Haltevorrichtung
Scanner-AusrichtungKann in jeder Ausrichtung verwendet werden: aufrecht, kopfüber, seitwärts
AkkulaufzeitDurchschnittlich 3 Stunden
Interner Speicher512 GB, bis zu 50 Stunden kontinuierliche Datenerfassung
DatenübertragungWiFi, RJ45 oder direkt mit USB-Stick

Title
Allgemein

Wysiwyg text
ArtEigenschaften
UmgebungInnen- und Außenbereich
LaserklasseKlasse 1, augensicher
GewichtScanner: 2,10 kg,
Datenlogger: 0,95 kg,
Batterie: 0,55 kg
Abmessung des Transportkoffers500 mm x 625 mm x 250 mm
Betriebstemperaturen0° bis +40°C
Hersteller-Garantie1 Jahr

Title
Datenverarbeitung

Wysiwyg text
ArtEigenschaften
DatenPunktwolken mit Intensitätund Farbe, 360°-Bilder, Trajektorie
Größe der mobilen Rohdaten350MB/min unkomprimiert
Flash-Scan-Datengröße125 MB
Desktop-VerarbeitungFARO Connect für mobile und Flash-Scans,
> FARO Scene für erweiterte Registrierung
Cloud-VerarbeitungVollständig automatisiert mit FARO Sphere XG
AusgabeMobiler Scan: E57, LAS, LAZ, PLY, TXT
Flash-Scan: E57
