TitleUmfangreiche Verarbeitungssoftware für den FARO Orbis
Sie besitzen einen FARO Orbis und möchten die Daten des Hybriden Scanners optimal verarbeiten? FARO Connect ermöglicht es die von Ihnen erfassten 3D-Punktwolken und Bilddaten umfangreich zu bearbeiten, aus zu werten und im Anschluss auf der Cloud Plattform FARO Sphere XG zu betrachten oder zu exportieren.
Außerdem können Sie durch den automatisierten Workflow viel Zeit bei der Verarbeitung der Scandaten sparen, was natürlich auch den Kostenfaktor senkt. Um Ihre FARO Orbis Daten noch weiter zu optimieren, gibt es eine Reihe von automatischen Filtern für Ausreißer, Rauschen, Ausdünnung und mehr, mit denen Sie Ihre Punktwolke bereinigen können.
TitleFunktionen der Desktop-Lösung FARO Connect!
Datenverarbeitung und Eigentum
FARO Connect ermöglicht eine bis zu 50 % schnellere lokale Datenverarbeitung ohne Kompromisse bei der Datenqualität. Die Benutzer behalten die volle Kontrolle über ihre Daten und können sie so oft wie nötig verarbeiten. Alternativ können Punktwolkendaten einfach in die Sphere XG Reality Capture Lösung hochgeladen werden, um die Zusammenarbeit mit anderen Stakeholdern zu verbessern. Die flexible Verarbeitung und Speicherung ohne Beteiligung Dritter fördert eine sicherere und transparentere Zusammenarbeit.

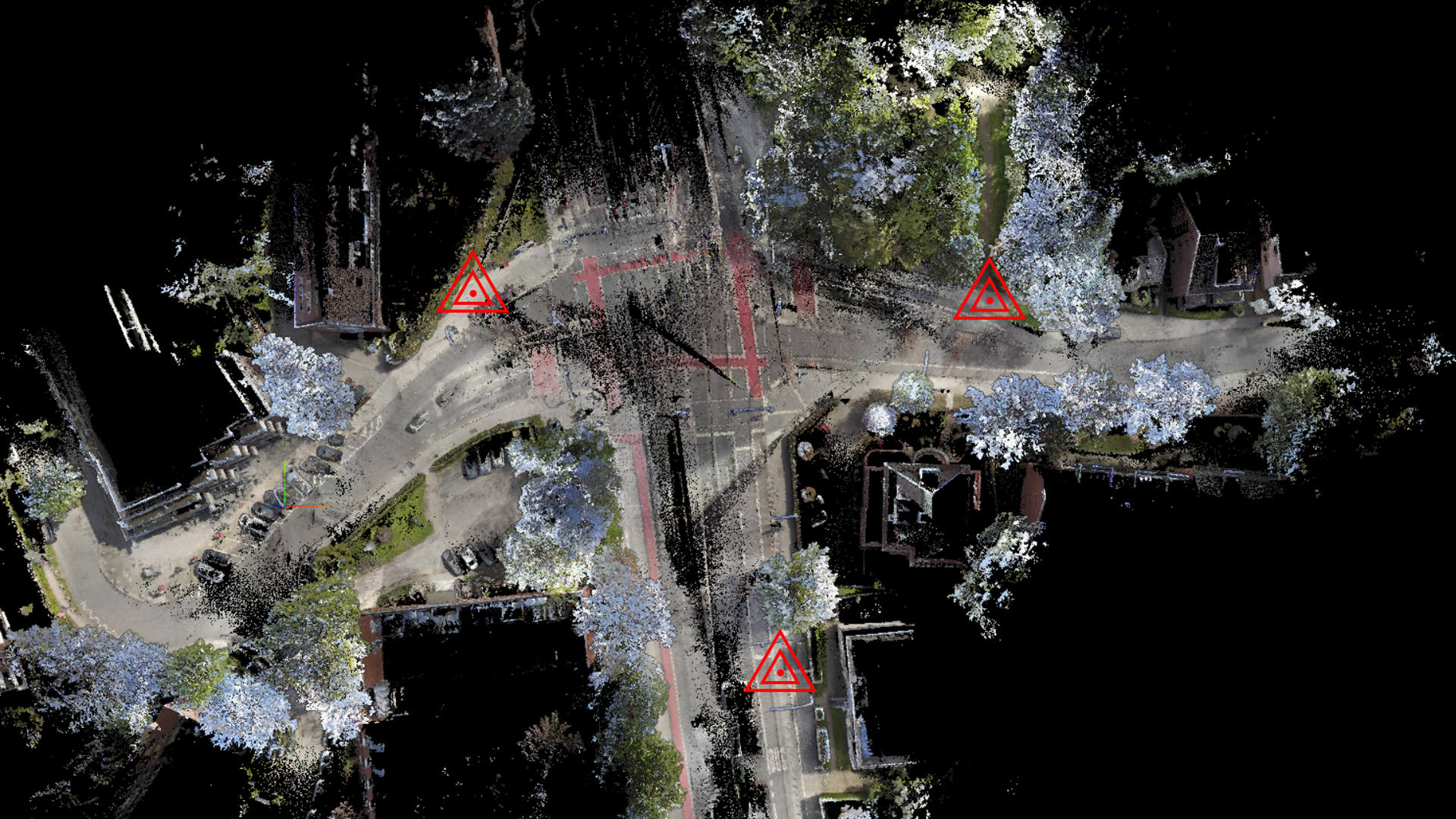

Automatische Georeferenzierung
Verwenden Sie Reflexionsziele oder Kontrollpunkte, um 3D-Punktwolkendaten in FARO Connect zu georeferenzieren. Die Software erkennt diese Ziele automatisch und verwendet ihre Positionen, um die Punktwolke im realen Raum zu lokalisieren. Alternativ können Sie den Scanner kurz auf einen bekannten Kontrollpunkt richten, dessen Informationen dann in der 3D-Punktwolke gespeichert werden.

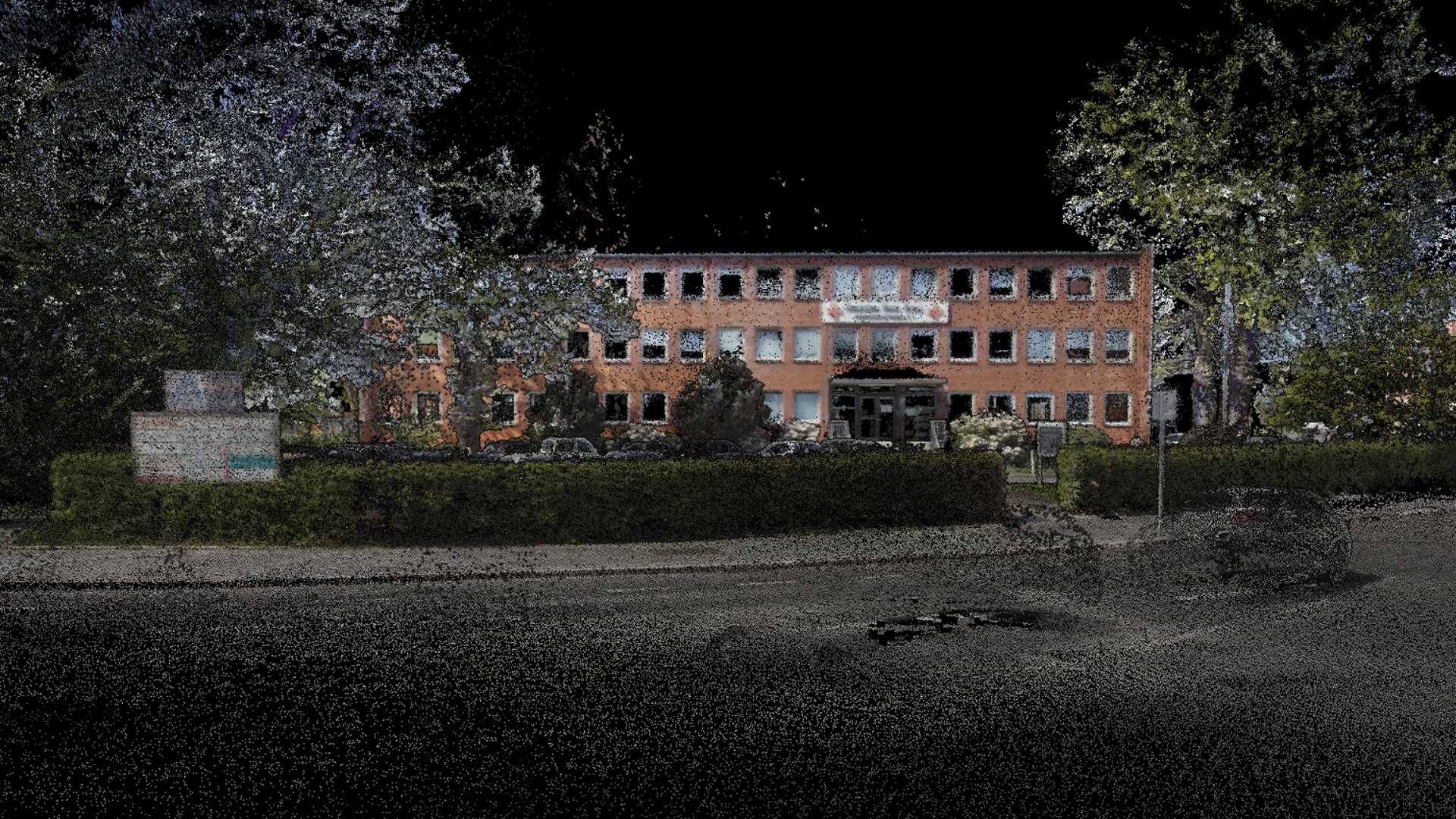

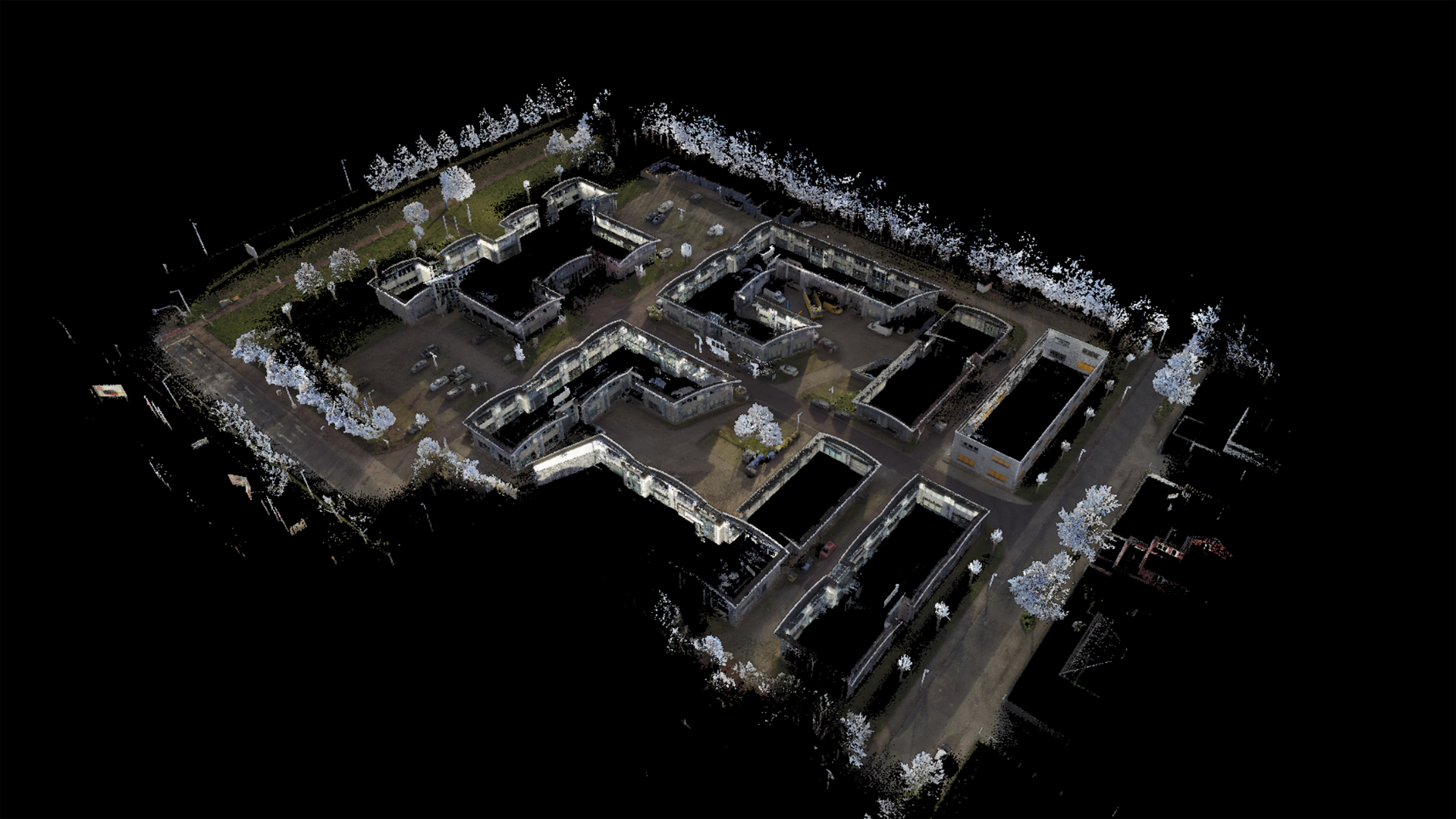

Automatische Einfärbung von Punktwolken

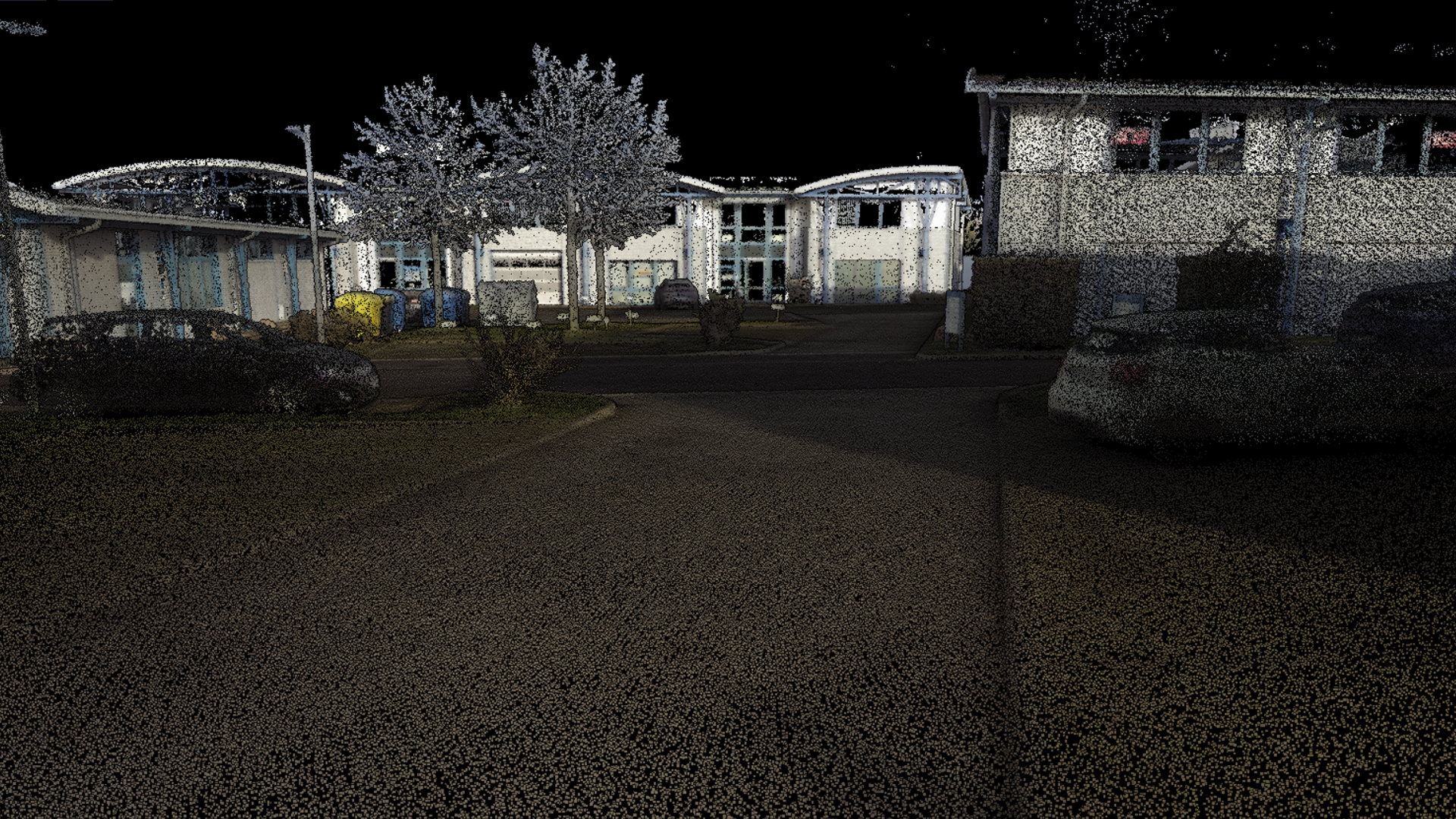

Nutzen Sie die integrierte Kamera des FARO Orbis, um Panoramabilder zu erfassen und Ihre 3D-Punktwolkendaten in FARO Connect RGB-zu kolorieren. In einem einzigen automatisierten Workflow verarbeitet Connect Ihre Daten, erstellt Panoramabilder, positioniert diese über Ihrer Punktwolke und koloriert den Datensatz.
Automatische Datenfilterung
Faro Connect bietet eine Reihe von automatischen Filterwerkzeugen, die Ihnen helfen, optimale Ergebnisse aus Ihren Punktwolkendaten zu erzielen. Dazu gehören das Herausfiltern von Ausreißern, das Reduzieren von Oberflächenrauschen und das Entfernen von transienten Punkten, um die Datenausgabe zu verbessern. Die Filterwerkzeuge sind in Connect integriert und können automatisch auf jeden Datensatz angewendet werden.

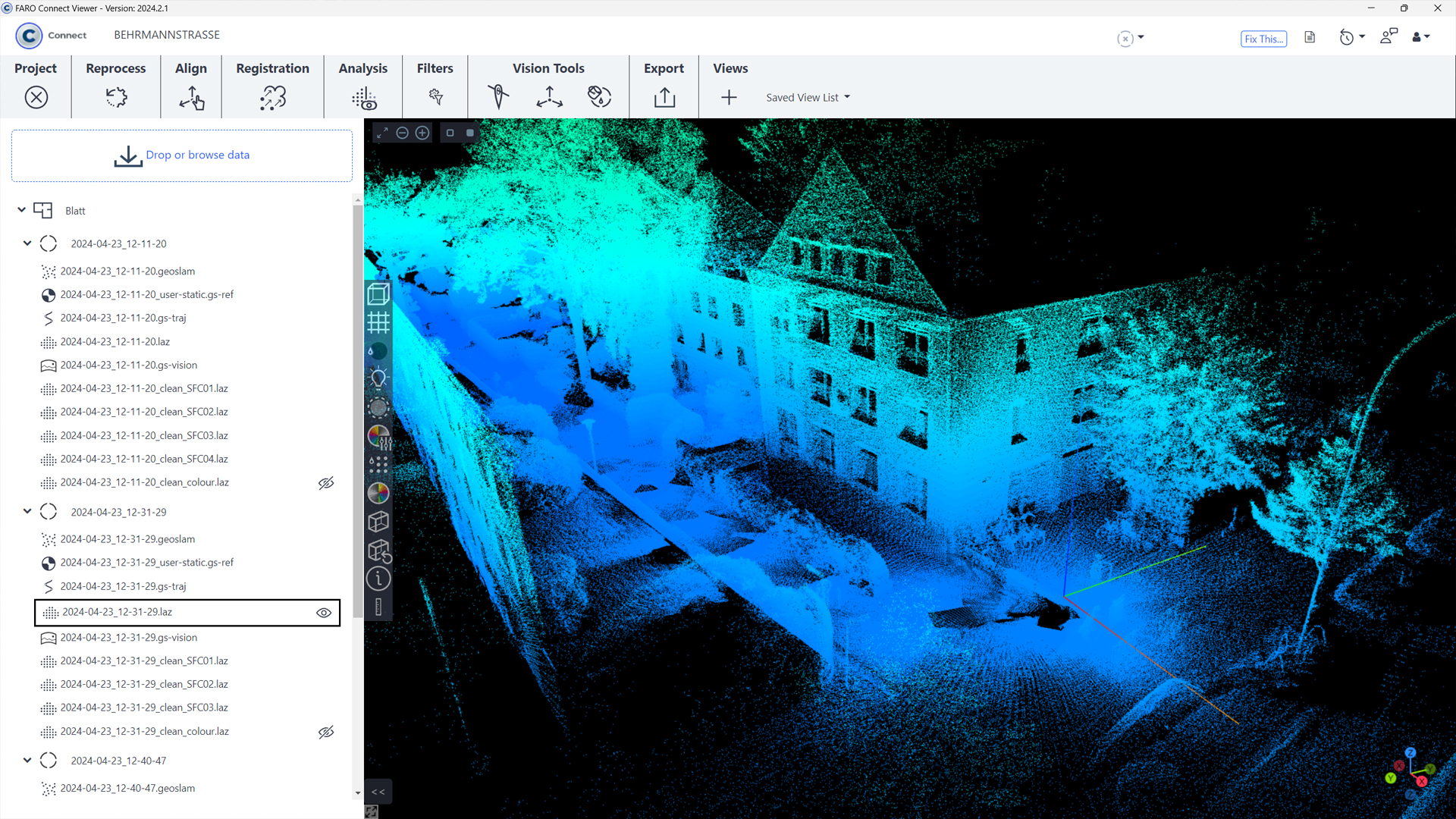

TitleTools und Workflows
SLAM-Prozess
Der SLAM-Workflow ermöglicht die Feinanpassung von Verarbeitungsparametern für anspruchsvolle Erfassungsumgebungen. Nach der ersten Verarbeitung mit Standardparametern können Sie mit diesem Workflow die Einstellungen anpassen und SLAM erneut durchführen, falls das Ergebnis nicht zufriedenstellend war.
Ausrichtung
Der Ausrichtungsworkflow ermöglicht die Ausrichtung mehrerer Punktwolkaen, indem verschiedene Werkzeuge für die manuelle Auswahl und Ausrichtung gemeinsamer, vom Benutzer ausgewählter Punkte zwischen den Scans bereitgestellt werden. Ein Feinausrichtungsverfahren ist ebenfalls verfügbar und setzt voraus, dass alle erforderlichen Scans zu Beginn des Verfahrens genau ausgerichtet werden.
Analyse
Es gibt drei Analyse-Workflows für den Projektdatensatz, je nach den gewünschten Ausgabeergebnissen:
Erkennung von Änderungen: Vergleicht Punktwolken von Scans desselben Standorts zu unterschiedlichen Zeitpunkten, um Unterschiede aufzuzeigen. Objekte oder Oberflächen in der Ausgabe werden eingefärbt, um die festgestellten Änderungen zu visualisieren.
Bodenscheiben: Erstellt ein skaliertes PNG-Bild eines Schnitts durch die Punktwolke in einer bestimmten Höhe über dem Boden.
Statische Scans mit Flash: Analysiert Orbis-Scans und erzeugt automatisch statische Scans an den Standorten, an denen die Scanperson angehalten hat. Diese Scans werden mit Flash- und Farbdaten angereichert.Registrierung
Mit fünf Registrierungs-Workflows können Sie zwei Datensätze einfach ausrichten:
Reflective Target Alignment, Reflective Target Georeferencing und Stop and Go Alignment: Nutzen eine starre Transformation, um die Punktwolke an die Passpunkte des Referenzscans anzupassen.
Stop-and-Go-Georeferenzierungsworkflow: Kann eine starre oder nicht-starre Transformation verwenden, indem die Originaldaten mit dem SLAM-Algorithmus neu verarbeitet werden, um die Trajektorie an die Passpunkte anzupassen.Filter

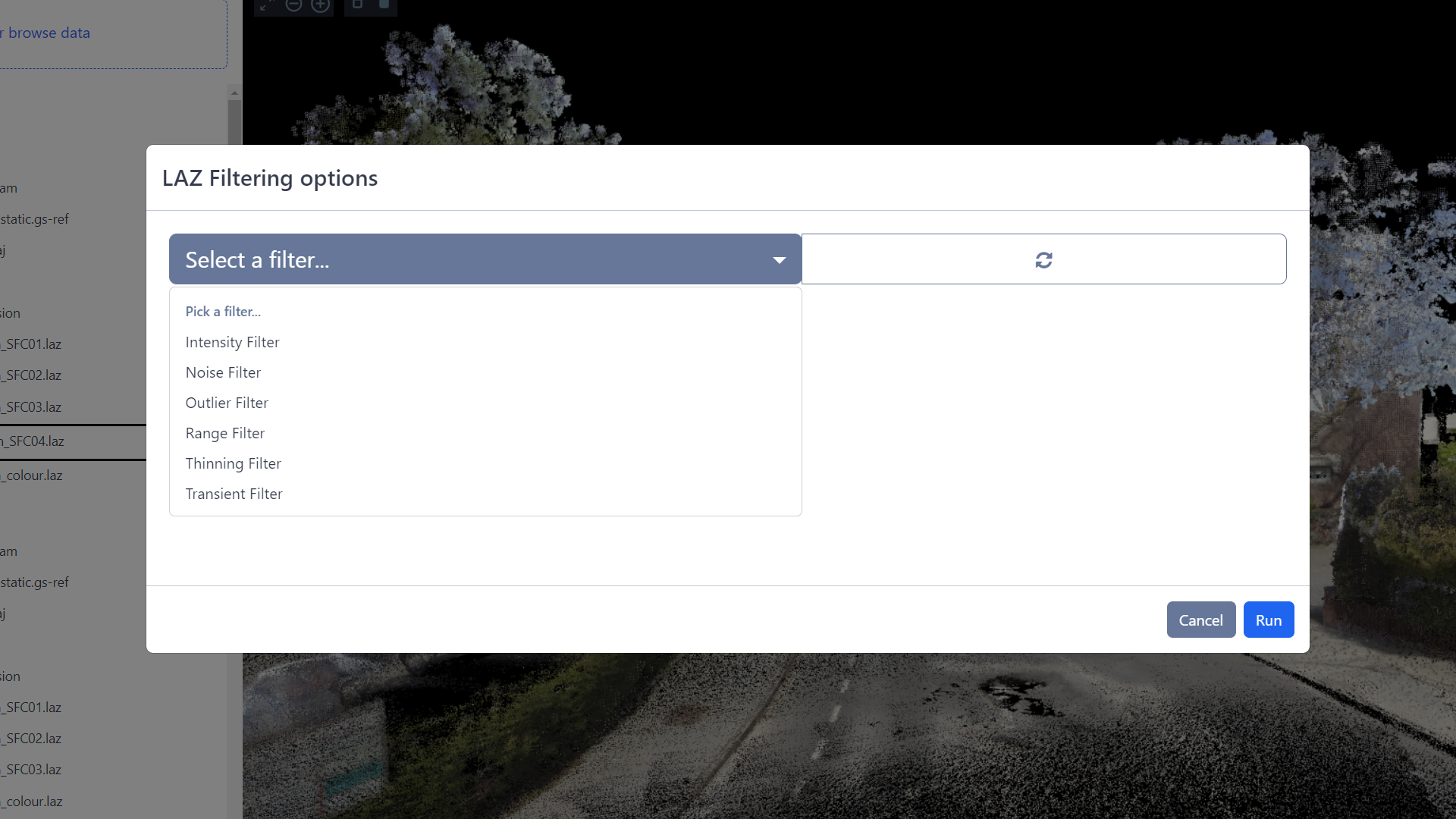

Nachdem Sie die Daten verarbeitet und die Ausgabe bestätigt haben, können Sie weitere Filter anwenden, um die Daten weiter zu reduzieren und zu bereinigen. Dazu stehen die folgenden Workflows zur Verfügung:
Rauschen: Entfernt hervorstehende Datenpunkte auf ebenen Oberflächen, ideal für Umgebungen mit solchen Merkmalen wie Wänden.
Ausreißer: Beseitigt Ausreißer, die durch verschiedene Faktoren wie Regen oder Staub entstehen können.
Bereich: Entfernt weniger dichte und ungenaue Punkte, die am weitesten vom Scanner entfernt sind, basierend auf ihrer Entfernung von der Trajektorie.
Ausdünnen: Reduziert die Punktdichte gleichmäßig, um die Dicke gescannter Oberflächen basierend auf einer benutzerdefinierten Rastermethode zu verringern.
Temporär: Identifiziert temporäre Punkte, die durch Bewegungen von Personen oder Fahrzeugen während der Erfassung entstehen.Vision Werkzeuge
Mit den Bildbearbeitungstools können Sie importierte Scans weiter optimieren:
Stitch Vision Images: Erzeugt Panoramabilder aus den Scanbildern und erstellt eine Timing-Datei zur Berechnung der Kamerapositionen.
Calculate Vision Camera Positions: Berechnet die genaue Kameraposition und -ausrichtung für die Ausrichtung von Bildern und Punktwolkendaten.
Colorize Cloud Using Vision: Extrahiert Farbinformationen aus den Bildern und fügt sie den Punktwolkendaten hinzu, um eine kolorierte .laz-Datei mit RGB-Informationen zu erstellen.Exportieren

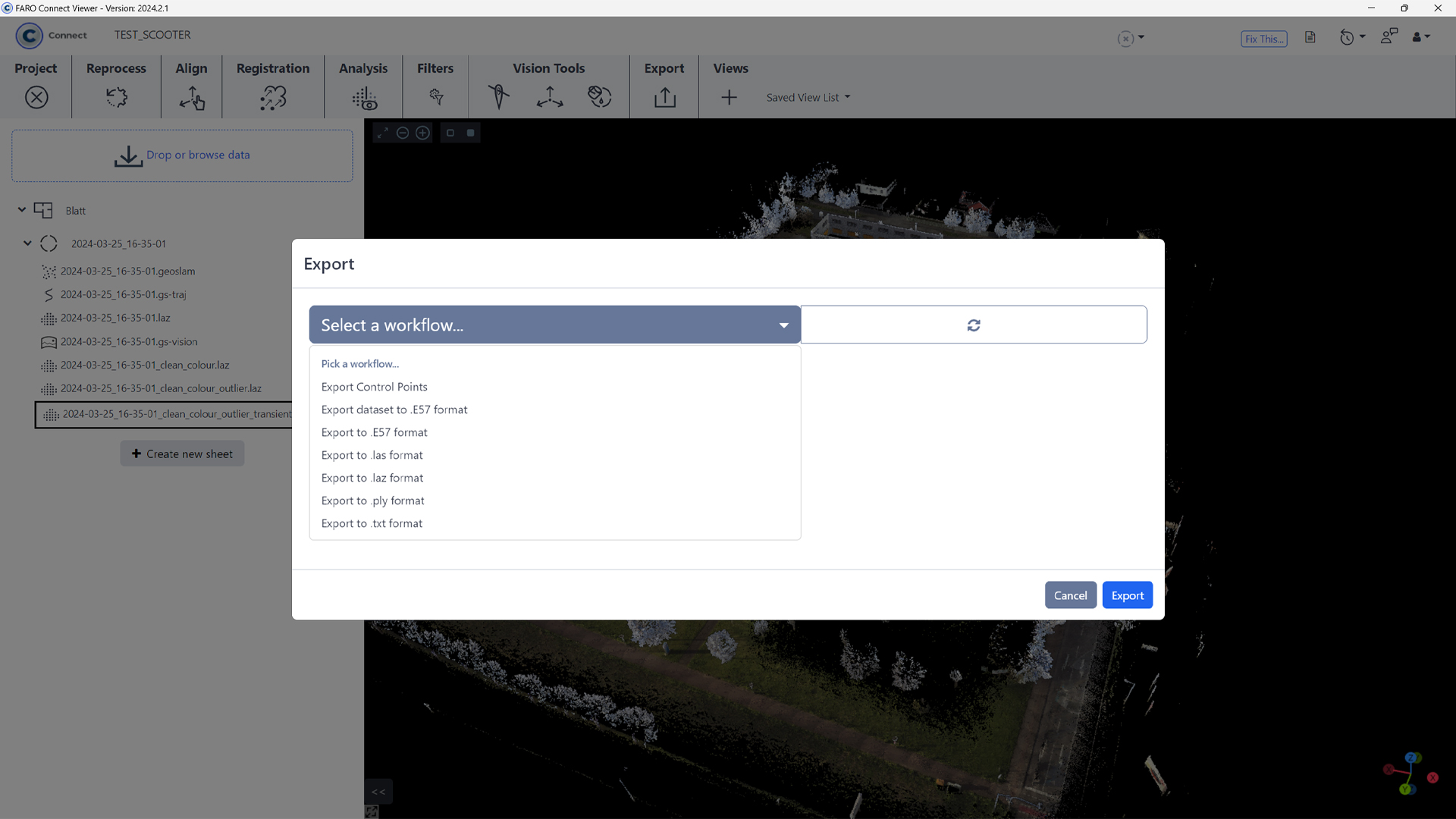

Benutzer können Projektartefakte in verschiedene Formate exportieren, um sie in andere Anwendungen wie FARO SCENE zu importieren:
Punktwolken: Im .laz-Format exportiert, kompatibel mit .e57, .las, .laz, .ply oder .txt.
Kontrollpunkte / Referenzpunkte: Können als .txt exportiert werden.
Statische Scans: Als .e57 Struktur exportiert, für Import und Analyse in FARO SCENE geeignet.
TitleWeiterverarbeitung mit FARO Sphere XG
FARO Sphere XG ist eine cloudbasierte Plattform für digitale Realität, die Anwendern eine zentralisierte, kollaborative Erfahrung für alle 3D-Realitätserfassungs- und Modellierungsanwendungen des Unternehmens bietet. In Verbindung mit FARO Connect können Scandaten mit einer Reihe von automatisierten Workflows und Filtern bearbeitet und anschließend in die Cloud hochgeladen werden.
TitleSystemanforderungen
Mindestanforderungen
Prozessor: Intel i7 7. Generation oder AMD Ryzen 7 (1700X)
Betriebssystem: Windows 10 (32 & 64 Bit)
RAM: 64 GB
Speicherkapazität: 512 GB SSD (100 GB frei)
Grafikkarte: Integrierte Grafikkarte
Empfohlen
Prozessor: Intel i9 12. Generation oder AMD Ryzen 9 (3900X/5900X)
Betriebssystem: Windows 10 (32 & 64 bit)
RAM: 128 GB
Speicherkapazität: 1 TB NVMe M.2 (100 GB frei)
Grafikkarte: NVIDIA RTX 3060 oder besser
TitleScanner-Kompatibilität
- FARO Orbis
- ZEB Horizon
- ZEB Horizon RT
- ZEB Vision
- ZEB GO
- ZEB REVO
- ZEB REVO RT
TitleKompatible Formate von FARO Connect
FARO Connect bietet Ihnen die Möglichkeit, eine Vielzahl von Dateiformaten zu importieren, weiterzuverarbeiten und z. B. in FARO Sphere XG hochzuladen.
TitleImportformate
Datentyp | Dateiformat |
Rohscandaten: Prozessierte Scandaten: Metadaten: Parameter: Kalibrierung: | .bag, .geoslam .laz, .json, .ymal .json .yaml .yaml |
TitleExportformate
Typ | Dateiformat |
Anzeigefähige Ausgabedateien: Punktwolkenexport: | .laz, .gs-traj, .gs-vision und andere Dateien mit .gs-Dateierweiterung .e57, .laz, .las, .ply, .txt |
TitleMehr Software-Lösungen
Möchten Sie Ihre verarbeiteten Daten registrieren oder sie mit Ihren Mitarbeitern teilen? Auch dafür bietet FARO eine Lösung. Nachdem Sie Ihre Scandaten mit Filtern in FARO Connect aufbereitet haben, können Sie sie anschließend in FARO Scene übertragen und registrieren. Für die Zusammenarbeit oder Präsentation mit Kunden und Kollegen können Sie Ihre Projekte in die FARO Sphere XG Cloud-Lösung hochladen und von überall darauf zugreifen.
TitleWo wird FARO Connect eingesetzt?
Dank des vielseitigen automatischen Workflows, der Filter und Tools kann FARO Connect in vielen Branchen eingesetzt werden. Die Software deckt die folgenden Anwendungsbereiche ab:
- 3D-Inspection
- Bau & Architektur
- Überwachung des Baufortschritts
- As-built-Dokumentation
- Digitale Planung
- Tatort-Dokumentation
TitleAnalysieren Sie FARO Orbis-Scandaten in FARO Connect!
In diesem Video stellen wir einen besonderen Anwendungsbereich vor: das Scannen im Schnee. Das ist natürlich kein Problem für den FARO Orbis. Eric Bergholz, Geschäftsführer der Laserscanning Europe GmbH, hat sich in die Kälte begeben und eine Brücke mit dem FARO Orbis gescannt. Dabei erwies sich die Flash-Funktion des Scanners als äußerst hilfreich. Die erfassten Daten wurden anschließend mit der FARO Connect Software und PointCab im Detail analysiert.
