3D-Laserscanning & Modellierung von Reinräumen
TitlePräzise Planung & Dokumentation von Reinräumen durch 3D-Laserscanning
In Branchen wie der Pharma-, Lebensmittel- und Halbleiterindustrie sind Reinräume essenziell für die Produktion unter kontrollierten Bedingungen. Eine exakte Planung und Dokumentation dieser sensiblen Bereiche ist unerlässlich, um höchste Qualitätsstandards zu gewährleisten.
3D-Laserscanning bietet die Möglichkeit, Reinräume millimetergenau zu erfassen und digitale Zwillinge zu erstellen. Diese digitalen Abbilder ermöglichen es, Umbauten, Erweiterungen oder Wartungsarbeiten effizient und ohne Produktionsunterbrechungen zu planen.
Title3D-Vermessung während der Bauphase – As-Built-Dokumentation

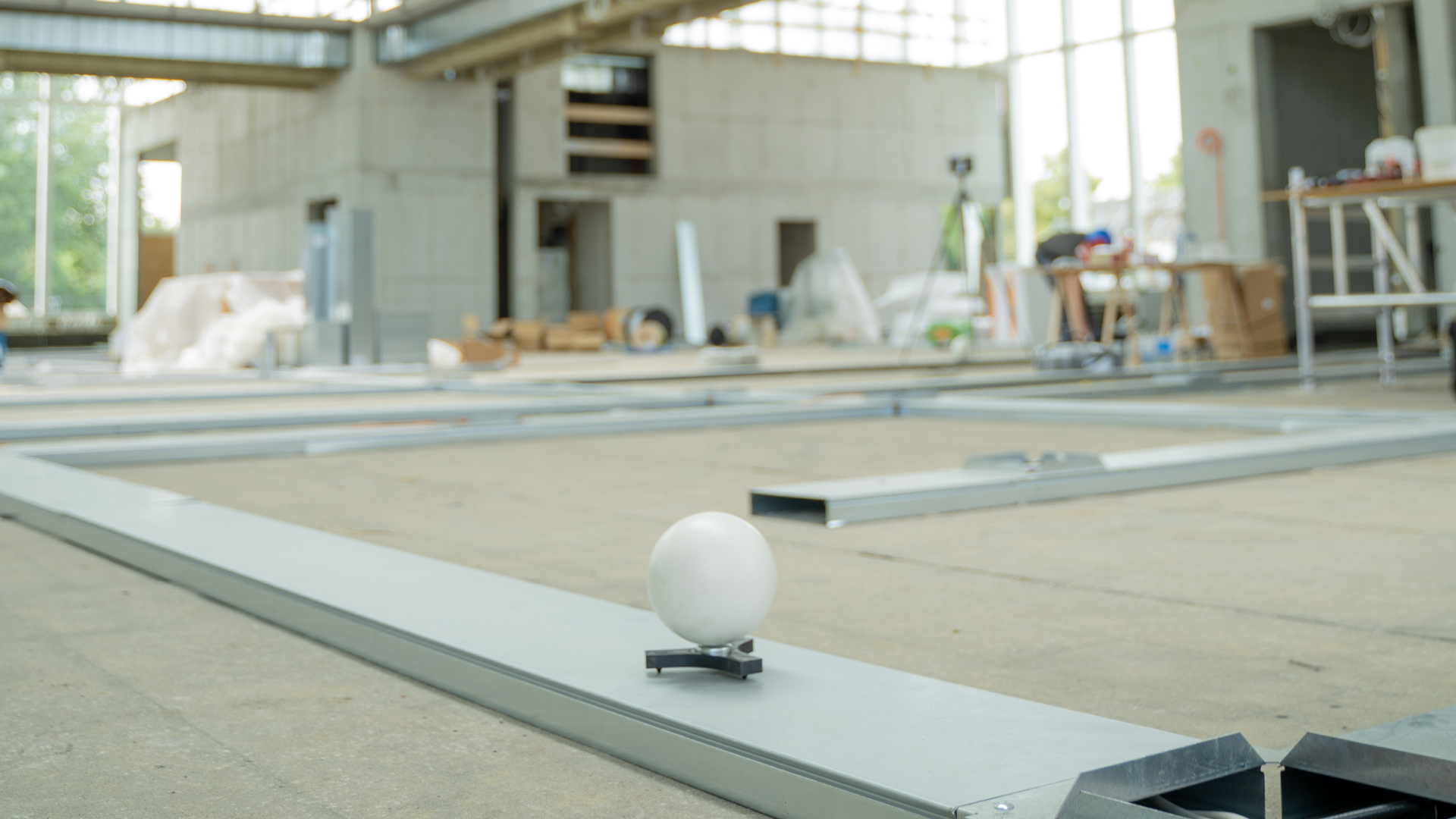

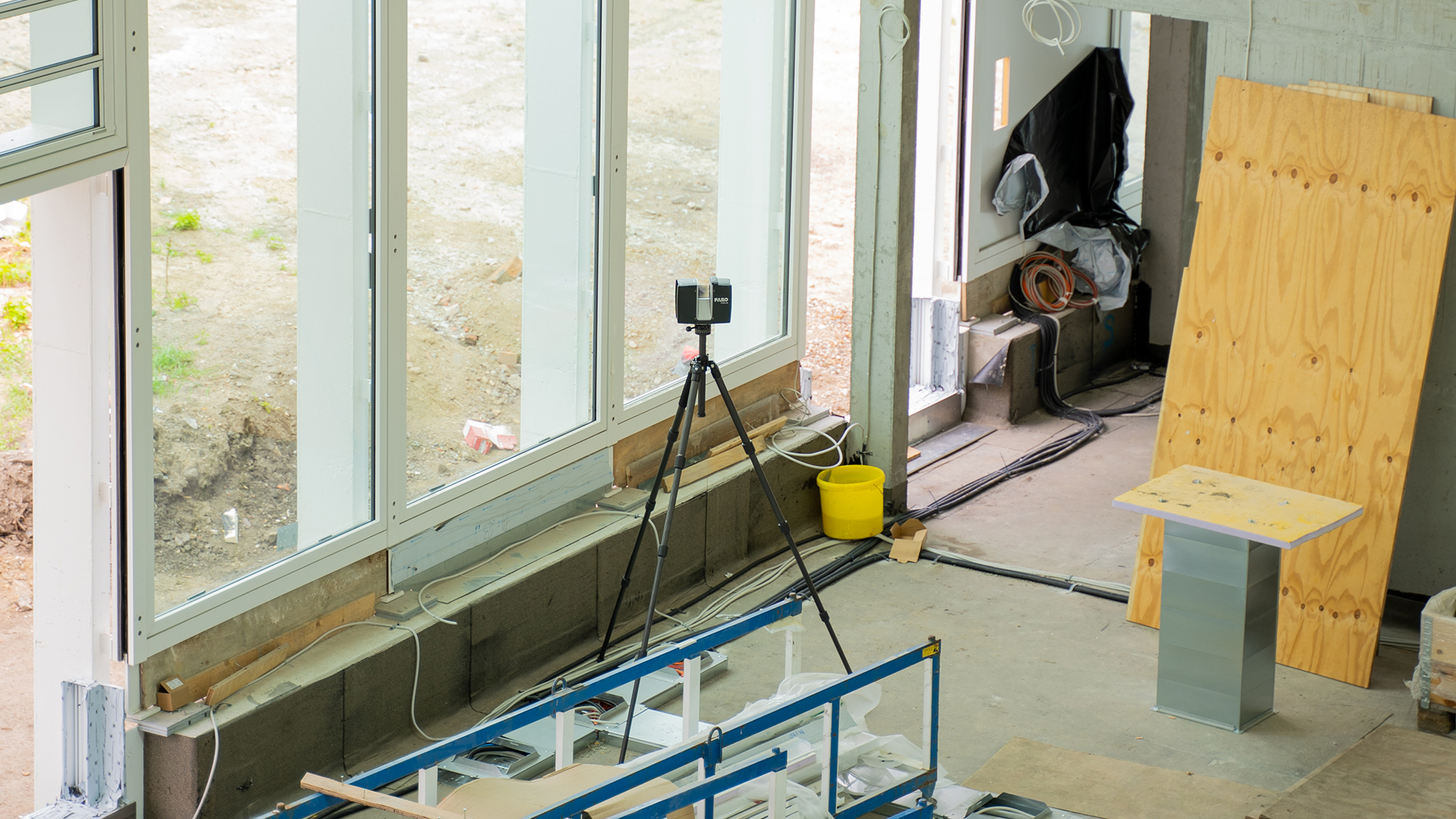

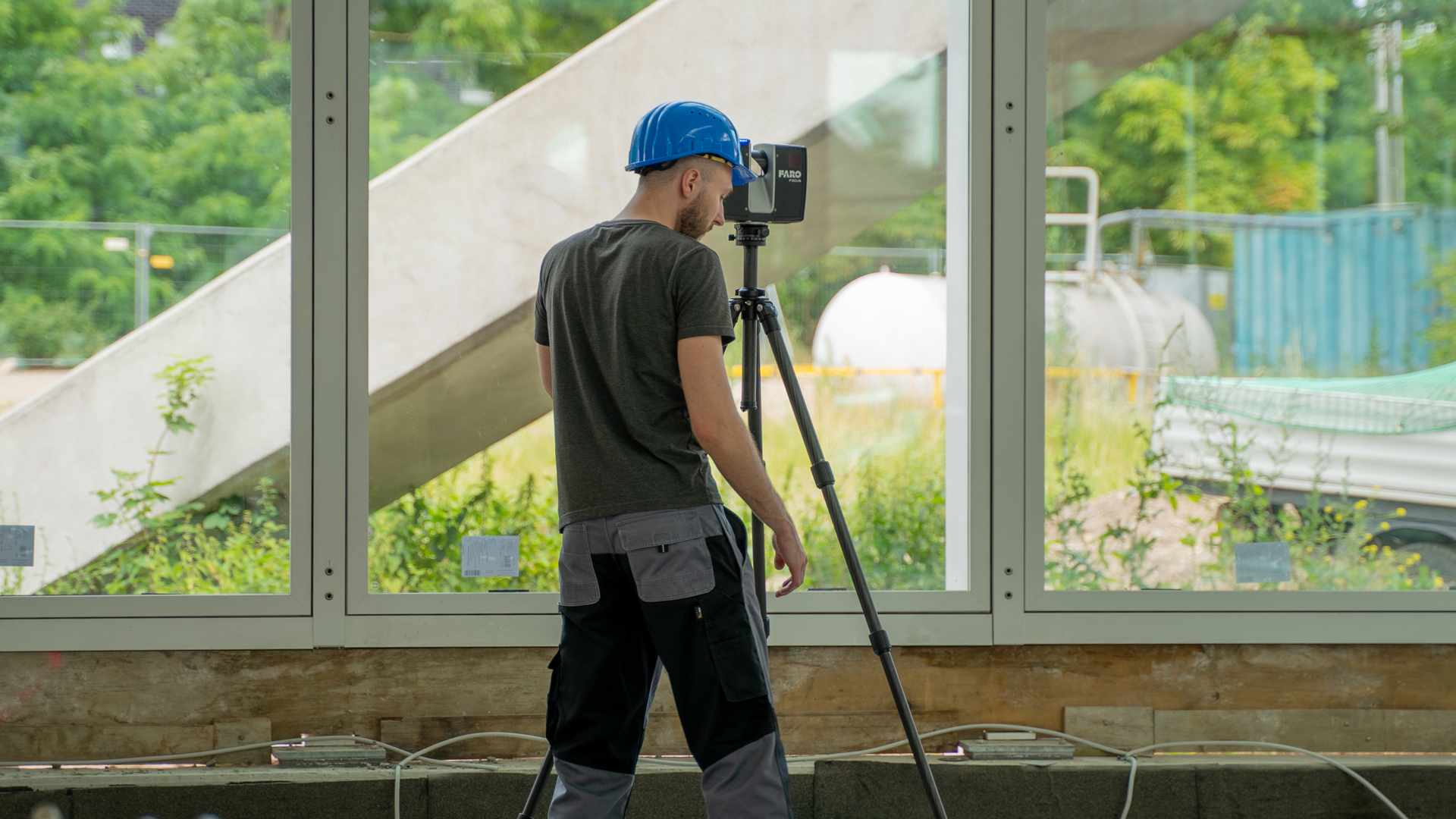

Bereits in der Bauphase von Reinräumen ist eine regelmäßige As-Built-Dokumentation sinnvoll. Durch den Einsatz von 3D-Scannern können Bauprozesse kontinuierlich überprüft und dokumentiert werden, insbesondere bei Projekten, die mit BIM (Building Information Modeling) durchgeführt werden. Eine exakte 3D-Dokumentation stellt sicher, dass der Bau gemäß den Planungsmodellen erfolgt und ermöglicht schnelle Anpassungen bei Änderungen.
- Kontrolle des Rohbaus: Frühzeitige Erkennung von Abweichungen im Baufortschritt.
- TGA-Erfassung: Dokumentation der Technischen Gebäudeausstattung vor Installation der Anlagentechnik.

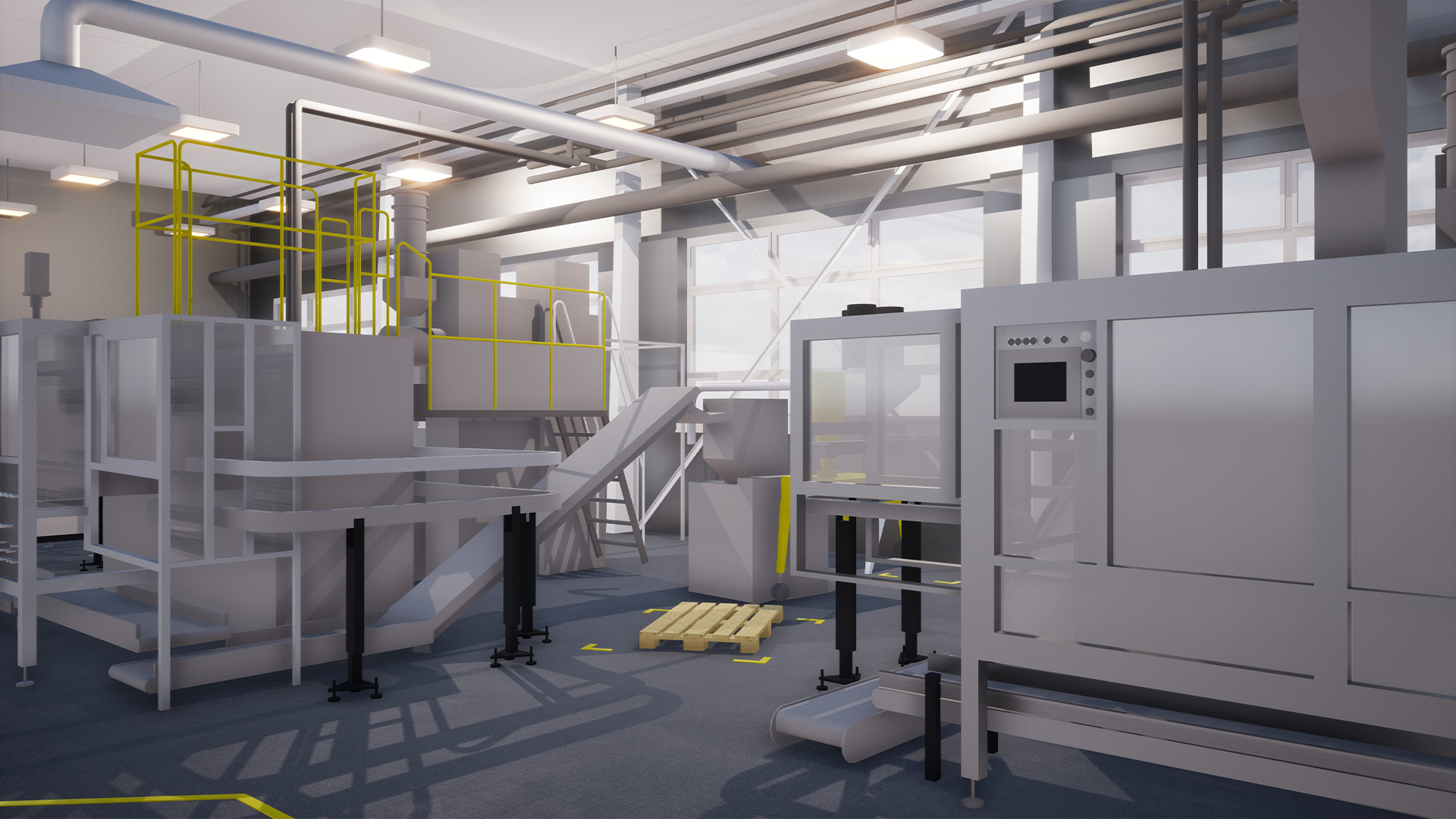

Title3D-Scanning von Reinräumen nach Fertigstellung – Der digitale Zwilling
Nach der Fertigstellung der Reinraumanlage ermöglicht das 3D-Scanning die Erstellung eines digitalen Zwillings. Dieser digitale Zwilling ist ein exaktes Abbild der Anlage und kann für den laufenden Betrieb oder spätere Umbauten genutzt werden, ohne dass der Reinraum direkt betreten werden muss.
- Fotorealistische Dokumentation: Erfassung sämtlicher Anlagenteile und Arbeitsbereiche.
- Optimierte Prozessplanung: Nutzung des digitalen Zwillings für zukünftige Anpassungen.
TitleUmbauplanung mit 3D-Scanning – Schnell & präzise
Wenn eine Umplanung oder Erweiterung eines bestehenden Reinraums erforderlich wird, revolutioniert das 3D-Aufmaß den Planungsprozess. Insbesondere bei laufendem Betrieb ist der Einsatz von 3D-Scannern die schnellste Methode, um exakte und vollständige Daten zu erfassen.
- Layout-Änderungen: Schnelle Erfassung von Arbeitsplätzen oder Anlagenkomponenten.
- Millimetergenaue Erfassung: Bereitstellung der aktuellen Bestandsdaten für eine reibungslose Umplanung.
TitleAnwendungsbereiche auf einen Blick
Bestandsaufnahme & Dokumentation
Viele Reinräume verfügen über veraltete oder unvollständige Pläne. 3D-Scans liefern ein exaktes digitales Abbild des aktuellen Zustands, das für Umbauten oder Wartungsmaßnahmen genutzt werden kann.
Umbau- & Erweiterungsplanung
Mithilfe der Punktwolken-Daten lassen sich neue Anlagen oder Maschinen millimetergenau in bestehende Strukturen integrieren – ohne Überraschungen während der Montage.
Validierung & Qualitätssicherung
Regelmäßige Scans ermöglichen es, Abweichungen frühzeitig zu erkennen, sodass Reinheitsanforderungen und Prozessstabilität langfristig gewährleistet bleiben.
BIM-Integration & digitale Zwillinge
Die erfassten Daten können direkt in CAD- und BIM-Software eingebunden werden, um eine detaillierte Planung und effiziente Zusammenarbeit zwischen verschiedenen Gewerken zu ermöglichen.
Überprüfung von Lüftungssystemen & Medienleitungen
Besonders in der Pharma- und Halbleiterindustrie ist eine präzise Positionierung von Lüftungsanlagen und Rohrleitungen entscheidend. 3D-Laserscanning liefert exakte Messwerte für eine fehlerfreie Installation.
Überwachung von Reinraumklassen & Partikelverteilung
Mit 3D-Scans lassen sich Reinräume regelmäßig inspizieren, um sicherzustellen, dass bauliche Veränderungen oder neue Installationen keine negativen Auswirkungen auf die Luftströmungen und die Partikelfreiheit haben.
TitleHerausforderungen beim 3D-Scanning von Reinräumen
Reflexionen auf Edelstahlflächen
Reinräume in der Lebensmittel-, Pharma- und Halbleiterproduktion bestehen oft aus Edelstahlkomponenten, die für optische Messtechnik eine Herausforderung darstellen. Reflexionen auf diesen Oberflächen können die Messergebnisse beeinträchtigen. Daher ist es wichtig, das richtige Vermessungsgerät zu wählen, das mit unterschiedlichen Wellenlängen arbeitet, um präzise Ergebnisse zu liefern.
- Reflexionsprobleme vermeiden: Auswahl der passenden Scanner-Technologie.
- Optimierte Messtechnik: Moderne Scanner minimieren Störungen durch glänzende Oberflächen.

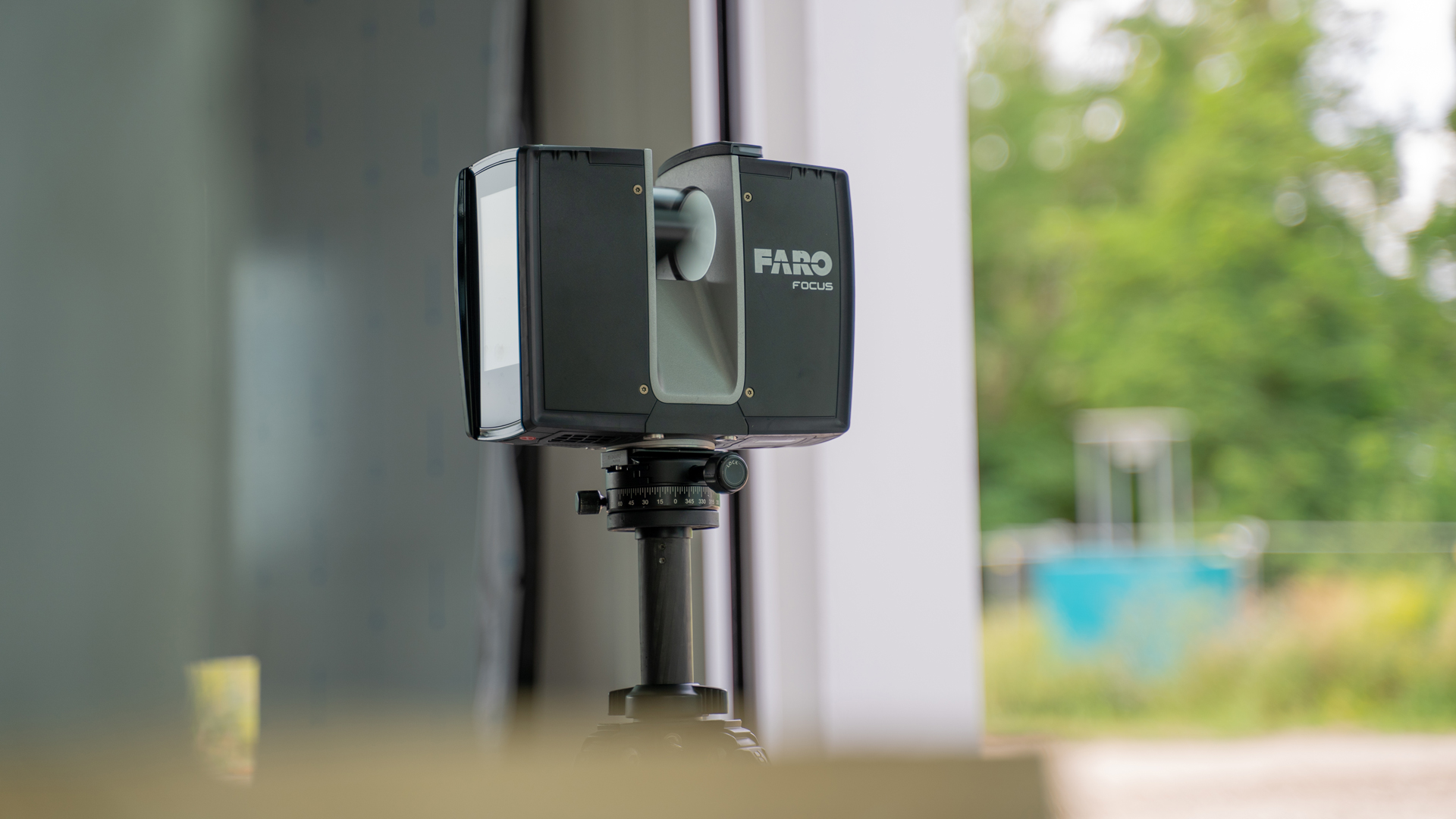

Minimierung von Betriebsstörungen
Durch den Einsatz moderner 3D-Scanner kann der Betrieb im Reinraum weitestgehend unbeeinträchtigt bleiben. Kurze Messzeiten ermöglichen eine schnelle Erfassung der Anlagen, ohne den Produktionsprozess zu stören.
- Schnelle Vermessung: Reduzierte Ausfallzeiten im Produktionsablauf.
- Kontaktlose Messung: Minimale Eingriffe in den Reinraum während der Erfassung.
Vermeidung von Kontaminationen
Ein weiterer kritischer Punkt ist die Kontaminationsvermeidung. Beim Einsatz von externen Dienstleistern sollten alle Messgeräte vor dem Betreten des Reinraums gründlich gereinigt werden. Bei unserer Arbeit legen wir höchsten Wert auf Sauberkeit und haben beispielsweise für die Vermessung einer medizinischen Produktion neues Zubehör wie Stative angeschafft, um jede potenzielle Kontaminationsquelle auszuschließen.
- Hygiene-Standards einhalten: Einsatz von sauberen oder neuen Geräten.
- Spezialisierte Ausrüstung: Vermessungstechnik, die den strengen Anforderungen von Reinräumen gerecht wird.
TitleFazit – 3D-Scanning als Schlüssel zur Effizienz
Die 3D-Vermessung von Reinräumen bieten eine effektive Möglichkeit, Planung, Dokumentation und Umbauprozesse präzise und effizient zu gestalten. Dank modernster Technologien wie dem 3D-Scanner wird die Planungssicherheit erhöht, Betriebsstörungen werden minimiert und Kontaminationsrisiken vermieden. Als erfahrene Partner unterstützen wir Sie bei der Auswahl der richtigen Messtechnik und begleiten Sie bei Ihrem Projekt.
Vorteile auf einen Blick
- Millimetergenaue Erfassung für präzise Planung.
- Minimale Betriebsunterbrechungen durch schnelle Messzeiten.
- Hohe Hygienestandards zur Vermeidung von Kontaminationen.
- Digitaler Zwilling für langfristige Planungs- und Betriebsoptimierung.
