Laserscanning & 3D-Modellierung in der Technischen Gebäudeausrüstung
TitleInnovative TGA-Planung: 3D-canning & 3D-Modellierung als Schlüssel zur Effizienz
Die technische Gebäudeausrüstung (TGA) ist das Herzstück moderner Gebäude und ist entscheidend für Komfort, Energieeffizienz und Betriebssicherheit. Um die Planung, Installation, Wartung und Optimierung dieser komplexen Systeme zu verbessern, wird auf innovative Technologien gesetzt.
Mit 3D-Laserscannern können Anlagen präzise digital erfasst und in detaillierte digitale Modelle überführt werden. Diese Technologien ermöglichen es, ein vollständiges, aktuelles Abbild der TGA-Infrastruktur zu erhalten. Dadurch wird die Planung optimiert, die Dokumentation vereinfacht und die Instandhaltung effizienter gestaltet. Erleben Sie, wie präzise 3D-Daten und BIM-Lösungen dazu beitragen, TGA-Projekte schneller, kosteneffizienter und nachhaltiger zu realisieren.
TitleDer Laserscanning-Prozess: Von der Datenerfassung bis zum 3D-Modell
Der Laserscanning-Prozess beginnt mit der Erfassung des physischen Raumes oder Objekts durch hochpräzise Scanner, die Millionen einzelner Messpunkte, sogenannte Punktwolken, erzeugen. Diese Punktwolken enthalten detaillierte Informationen über Abstände und Oberflächenstrukturen und bilden ein exaktes digitales Abbild des realen Zustands.
Anschließend werden die Rohdaten in spezialisierte Software importiert, wo sie bereinigt, registriert und zu einem konsistenten 3D-Modell verarbeitet werden.
Dieser Workflow ermöglicht es, selbst komplexe Geometrien und schwer zugängliche Bereiche präzise abzubilden, wodurch eine solide Basis für weitere Analysen und Planungen geschaffen wird.
TitleWie helfen Laserscanner im Bereich der TGA?
Laserscanner ermöglichen eine präzise Dokumentation der bestehenden TGA-Infrastruktur. Durch hochgenaue Punktwolken können komplexe Anlagen digital abgebildet und in Planungs- oder Wartungsprozesse integriert werden.
Die Vorteile:
- Präzision: Millimetergenaue Vermessung komplexer Anlagen, selbst in schwer zugänglichen Bereichen.
- Effizienz: Schnelle und umfassende Erfassung aller relevanten Daten in kürzester Zeit.
- Transparenz: Bessere Übersicht und Dokumentation bestehender Anlagen.
- Planungssicherheit: Optimale Grundlage für Umbauten, Erweiterungen oder Optimierungen.
TitleWelche Laserscanner kommen zum Einsatz?

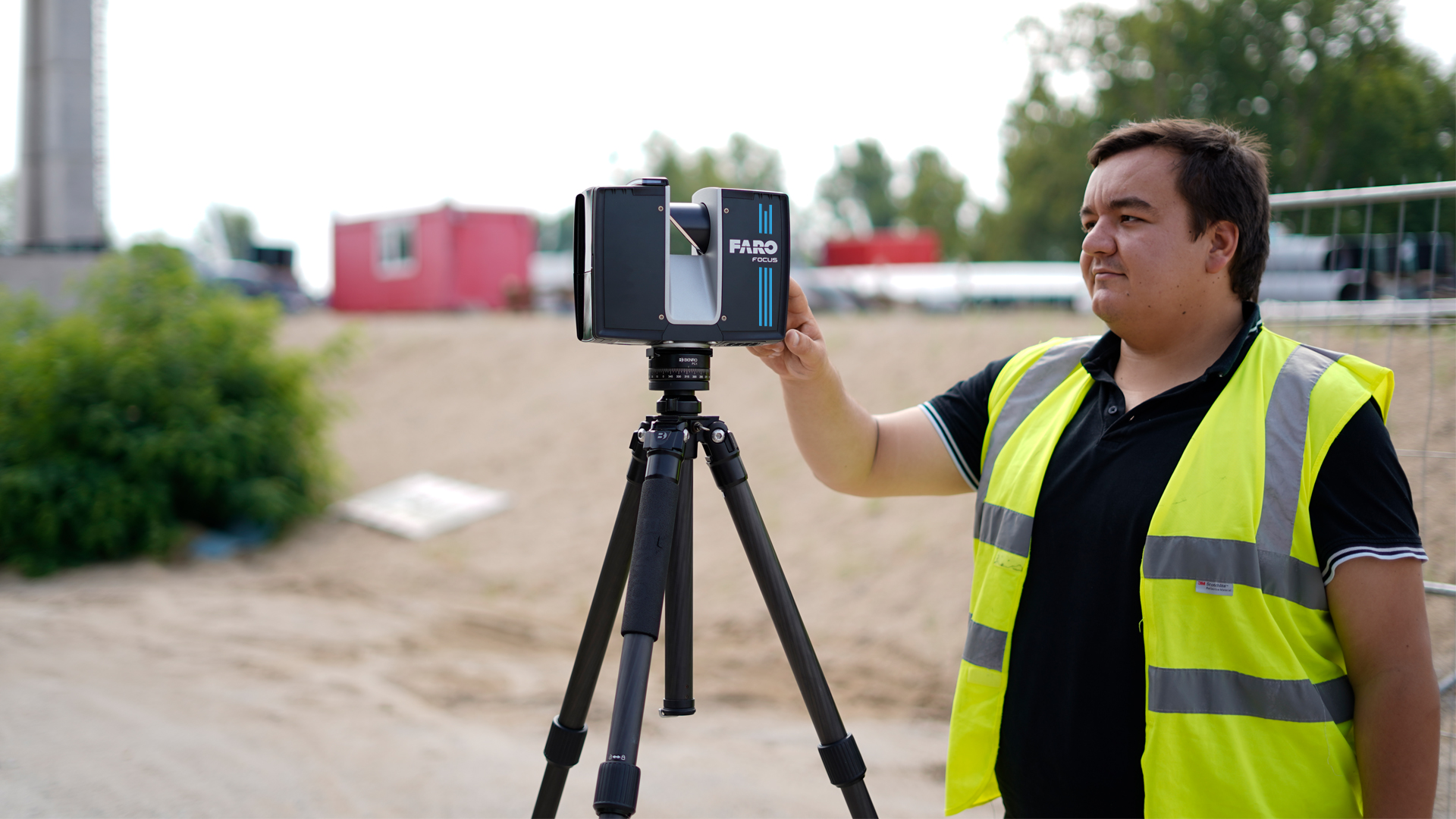

Terrestrische Scanner
Diese fest installierten oder stationär eingesetzten Scanner bieten höchste Genauigkeit und sind ideal für die detaillierte Vermessung von Innenräumen, Maschinenräumen und Versorgungsschächten. Sie eignen sich besonders für große Bereiche, die eine detaillierte Erfassung benötigen.

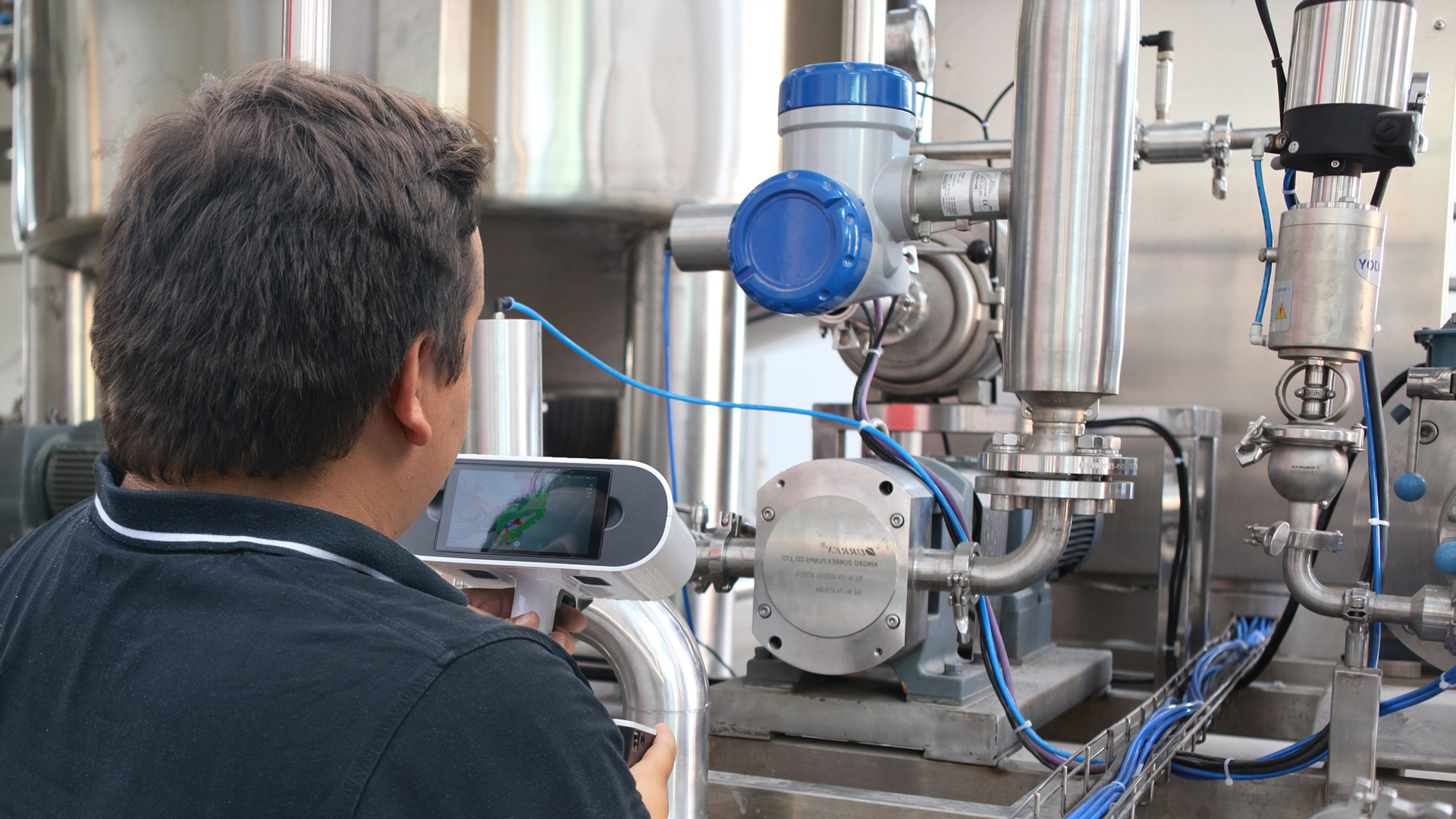

3D-Handscanner
3D-Handscanner werden in engen und schwer zugänglichen Bereichen eingesetzt, um alle relevanten Installationen wie Rohrleitungen, Kabeltrassen und Lüftungssysteme zu erfassen. Durch ihr kompaktes Design können sie Bereiche scannen, die mit terrestrischen Scannern nicht zugänglich sind.
TitleWelche Bereiche der TGA erfasst der Laserscanner?
In der TGA spielen verschiedene Systeme und Anlagen eine entscheidende Rolle. Laserscanner helfen dabei, diese präzise zu dokumentieren und zu analysieren:
Versorgungstechnik
Umfasst Energieversorgung, Elektrik und Wasserversorgung. Laserscanning unterstützt hier bei der Dokumentation von Verläufen und Anschlusspunkten.
Einrichtungen in Außenanlagen
Außenliegende Versorgungseinrichtungen wie Rohrleitungen, Schächte oder Pumpstationen können präzise erfasst werden, selbst in schwierigem Gelände.

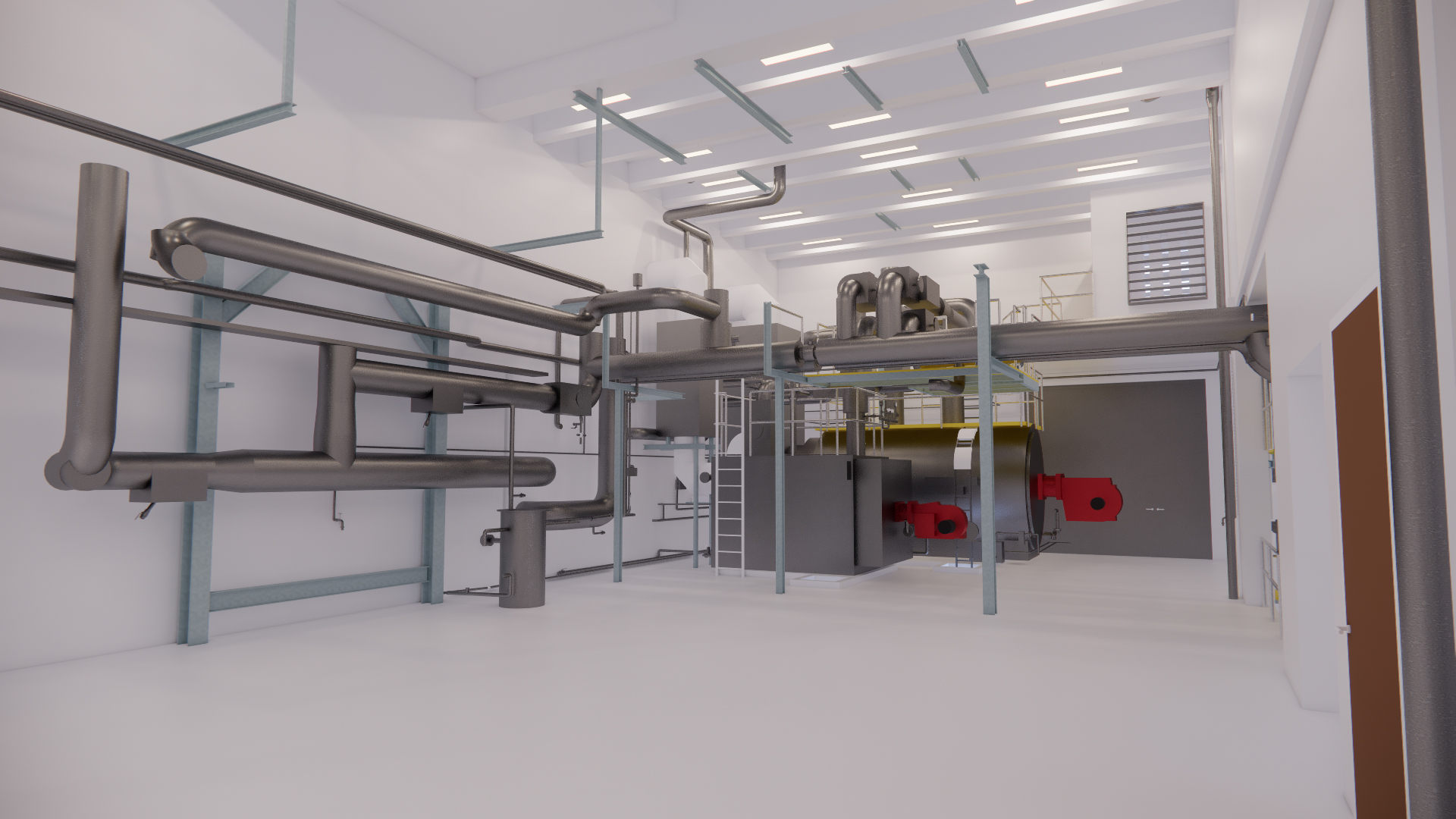

Systeme für Gebäudeheizung & Trinkwassererwärmung
Laserscanner liefern genaue Modelle von Heizkesseln, Rohrleitungen und Ventilen und erleichtern so Wartung und Optimierung.
Raumlufttechnische Anlagen (RLT)
Die komplexen Systeme von Lüftungsanlagen, Luftkanälen und Filtern können detailliert dokumentiert werden, um Energieeffizienz und Funktionalität zu optimieren.
Kältetechnische Anlagen
Kälteanlagen, Rohrleitungen und Kondensatoren lassen sich präzise vermessen und überwachen.
Fernwärme & Fernkälte
Für die großflächige Versorgung mit Wärme oder Kälte bietet das Laserscanning eine ideale Methode zur Dokumentation von Leitungsnetzen und Anschlussstationen.

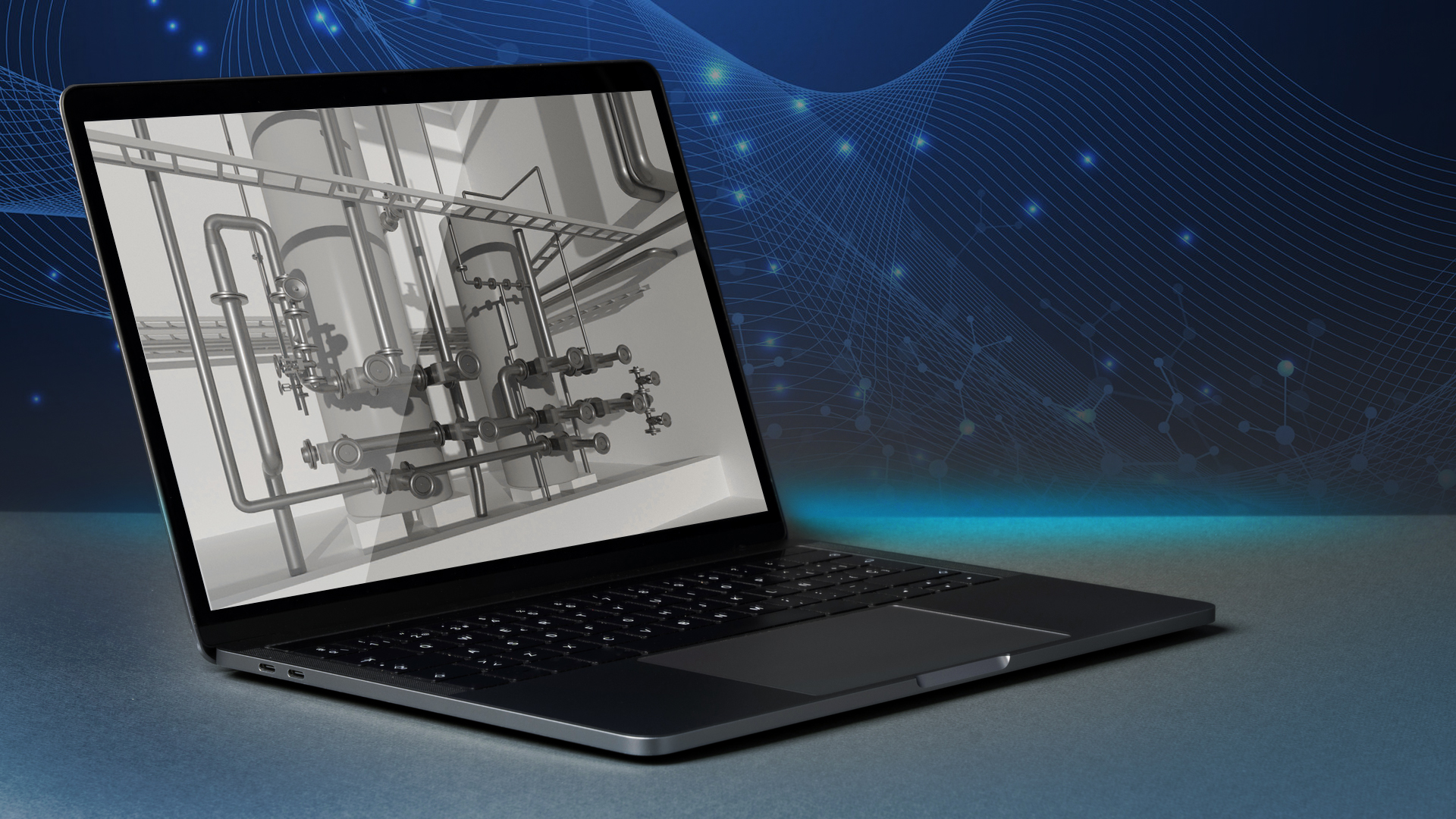

TitleWelche Rolle spielen CAD-Systeme?
Die Daten aus Laserscannern werden in der Regel in CAD-Systeme importiert. Dort können sie weiterbearbeitet und in bestehende Planungsprozesse integriert werden.
Die Vorteile:
- Detailgetreue Modelle: Punktwolken können in exakte 3D-Modelle umgewandelt werden.
- Optimierte Planung: Die Daten dienen als Grundlage für Anpassungen und Erweiterungen in der TGA.
- Integration: CAD-Systeme ermöglichen die Einbindung von TGA-Daten in übergeordnete Projekte.
TitleIntegration digitaler Modelle in BIM-Systeme & verwendete Datenformate
Die aus dem Laserscanning gewonnenen 3D-Modelle werden in der Regel in BIM-Systeme integriert, um eine ganzheitliche digitale Darstellung von Gebäuden und Anlagen zu ermöglichen. Dabei erfolgt der Import meist über standardisierte Datenformate wie IFC (Industry Foundation Classes), RCP/RCS (Autodesk Recap) oder gängige Formate wie OBJ, STL und FBX. Diese Formate gewährleisten eine reibungslose Interoperabilität zwischen verschiedenen Softwarelösungen und ermöglichen die Weiterverarbeitung der Modelle in CAD- und BIM-Anwendungen.
Durch die Integration in BIM-Systeme können Architekten, Ingenieure und Facility Manager auf einer gemeinsamen Datenbasis arbeiten, die für die Planung, Instandhaltung und Optimierung der technischen Gebäudeausrüstung essenziell ist.
TitleWie unterstützt Laserscanning die BIM-Planung in der TGA?
Building Information Modeling (BIM) ist ein unverzichtbares Werkzeug für die Planung und Verwaltung moderner Gebäude. Laserscanning ist eine ideale Ergänzung für BIM, da:
- die Punktwolkendaten direkt in BIM-Software integriert werden können.
- ein digitaler Zwilling der gesamten TGA erstellt wird.
- Daten für Bau- und Betriebsphasen verfügbar gemacht werden.
Die Integration von Laserscanning und BIM bietet eine durchgängige Planung und Dokumentation aller Systeme und ermöglicht es, zukünftige Änderungen oder Wartungen effizient zu planen.

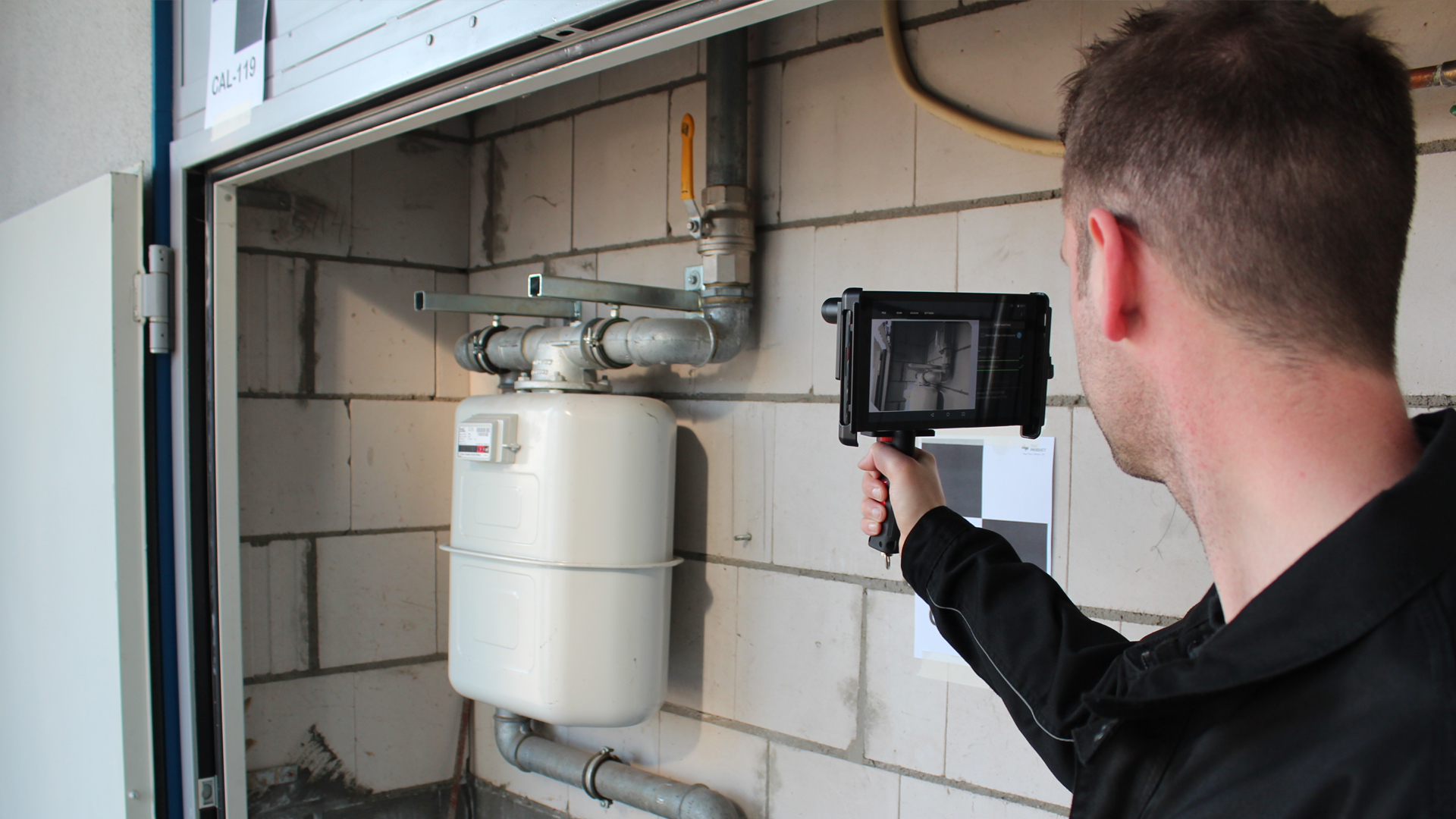

TitleControlling: Effizienz durch präzise Daten
Neben der Planung spielt das Controlling eine zentrale Rolle. Laserscanner liefern die Basis für die:
- Überprüfung von Baufortschritten und Installationen: Abgleich von IST- und SOLL-Zustand.
- Kostenkontrolle: Durch die präzise Dokumentation können Abweichungen frühzeitig erkannt werden.
- Langfristige Wartung: Laserscanning-Daten dienen als Grundlage für Wartungspläne und Analysen.
TitleInstandhaltung & Optimierung der TGA-Prozesse
Durch die kontinuierliche Aktualisierung digitaler Modelle wird die Instandhaltung und Optimierung der TGA-Prozesse erheblich effizienter gestaltet. Regelmäßige Scans und Updates sorgen dafür, dass das digitale Modell stets den aktuellen Zustand der Anlagen widerspiegelt – von kleinen Verschleißerscheinungen bis hin zu größeren Veränderungen.
Facility Manager können so Abweichungen frühzeitig erkennen und präventive Wartungsmaßnahmen einleiten, bevor teure Ausfälle auftreten. Gleichzeitig ermöglichen die stets aktuellen Daten eine detaillierte Analyse, mit der Optimierungspotenziale, beispielsweise bei der Energieeffizienz oder im Ressourceneinsatz, gezielt identifiziert und umgesetzt werden können. Auf diese Weise tragen kontinuierlich aktualisierte digitale Modelle dazu bei, die Lebensdauer der TGA-Anlagen zu verlängern, Betriebskosten zu senken und einen sicheren sowie wirtschaftlichen Betrieb zu gewährleisten.
TitleDigitale Transformation in der TGA
Ob bei der Versorgungstechnik, in raumlufttechnischen Anlagen oder bei der Integration in BIM-Modelle – Laserscanning bietet eine unschätzbare Hilfe, um die Komplexität der technischen Gebäudeausrüstung zu meistern. Durch die präzise Erfassung, die Integration in CAD- und BIM-Systeme und die Unterstützung bei Planung und Controlling wird ein effizienter und nachhaltiger Gebäudebetrieb ermöglicht.
Kontaktieren Sie uns, um mehr über unsere Laserscanning-Dienstleistungen zu erfahren.
