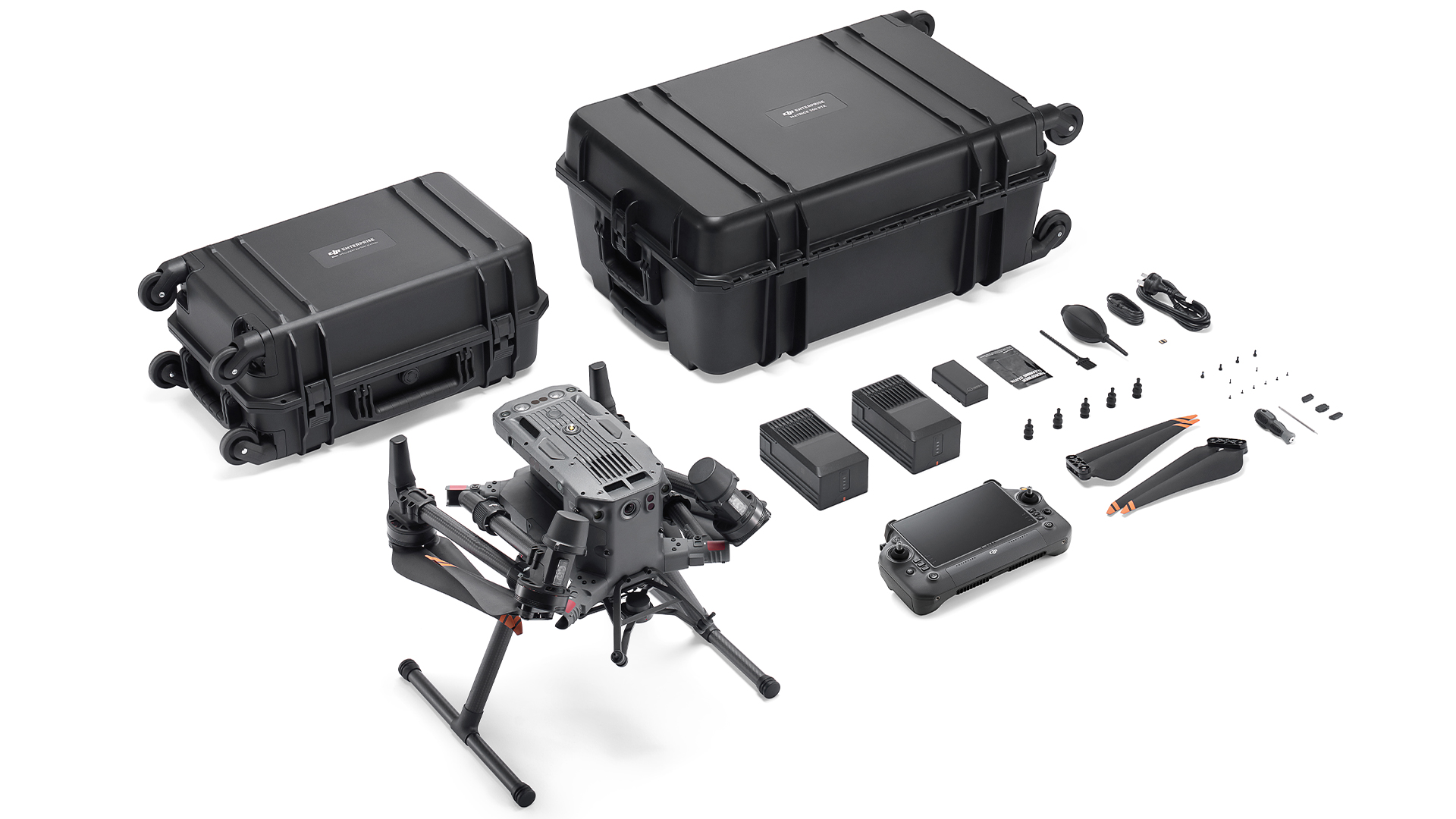

DJI Matrice 350 RTK & Zenmuse L2
TitleDie perfekte Kombination für professionelle Vermessung und Inspektion

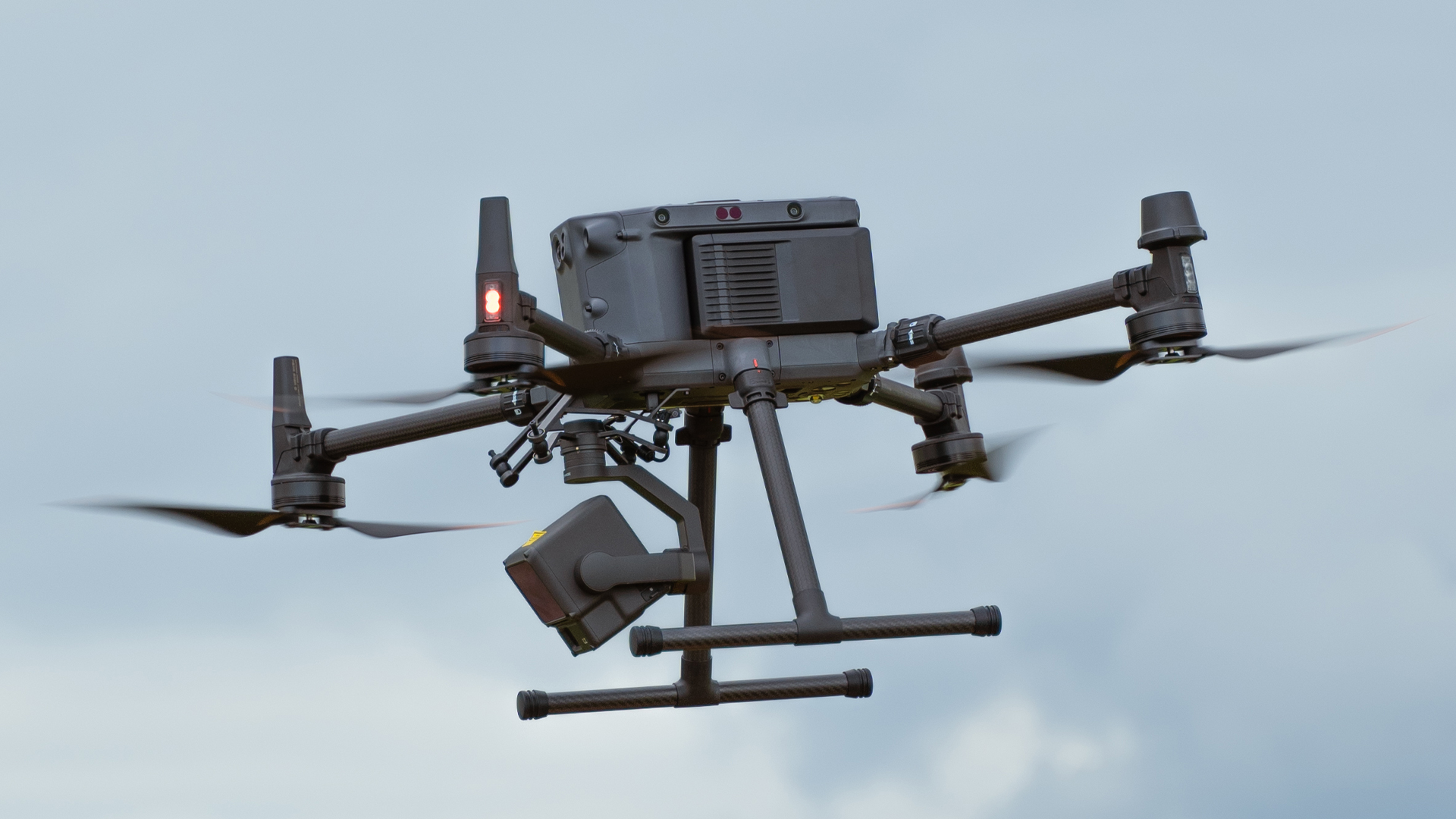

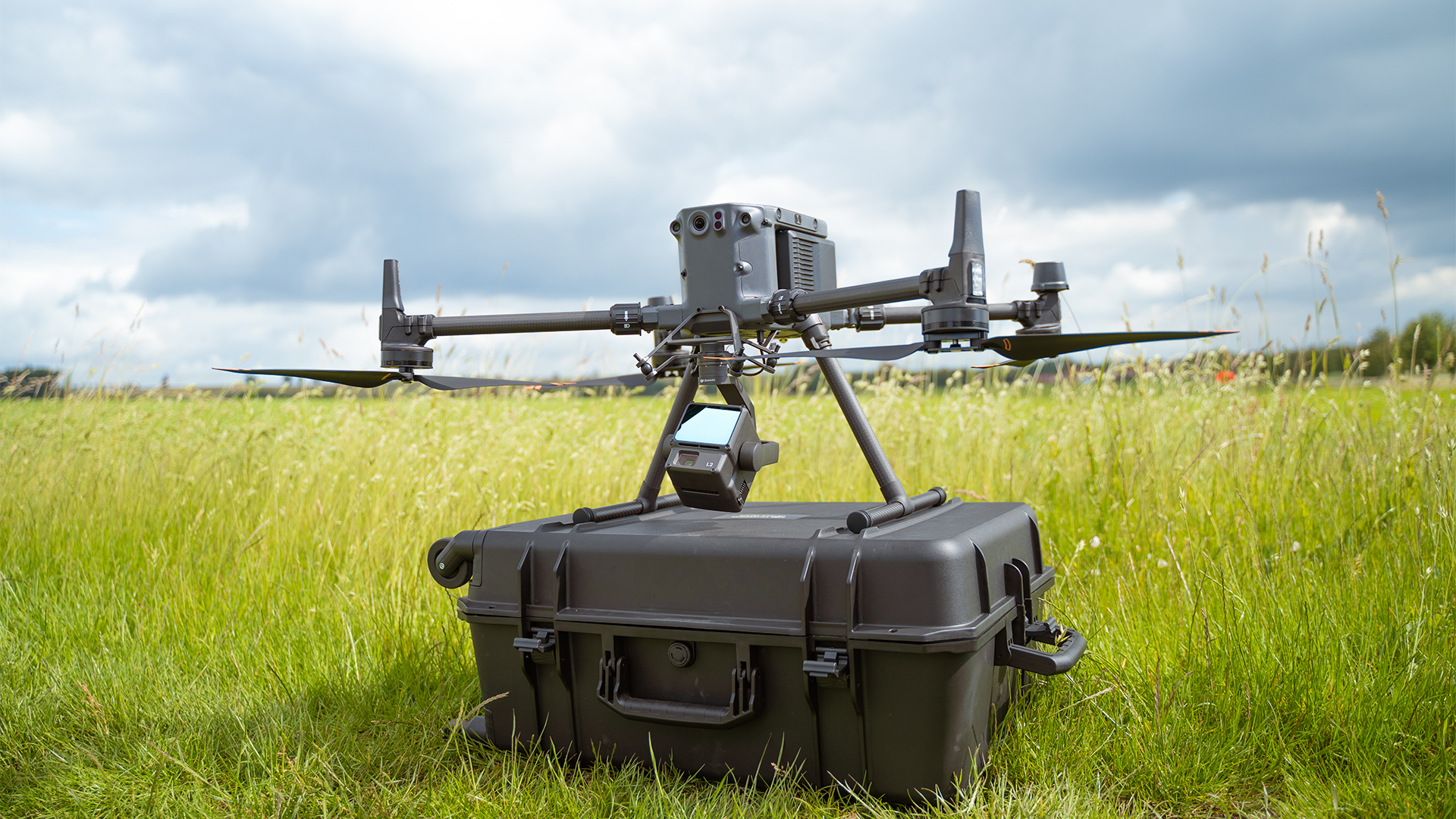

Die DJI Matrice 350 RTK in Kombination mit der Zenmuse L2 Kamera ist die ultimative Lösung für hochpräzise Vermessungs-, Kartierungs- und Inspektionsaufgaben. Mit fortschrittlicher RTK-Technologie und einer leistungsstarken LiDAR-Kamera hebt dieses System Ihre Arbeitsprozesse auf ein neues Level.
Entdecken Sie alle Funktionen und erfahren Sie, wie diese leistungsstarke Drohne Ihre Effizienz steigert.
TitleDie Vorteile der Drohnenvermessung
Die Drohnenvermessung bietet erhebliche Vorteile durch ihre Schnelligkeit, Präzision und Kosteneffizienz.
Drohnen können große Flächen in kurzer Zeit abdecken und liefern dabei hochpräzise Daten dank fortschrittlicher Sensoren wie LiDAR. Sie reduzieren nicht nur den Personalaufwand, sondern erhöhen auch die Sicherheit, indem sie schwer zugängliche oder gefährliche Gebiete ohne Risiko erfassen.
Zudem ist die Drohnenvermessung umweltfreundlich und hinterlässt keinen ökologischen Fußabdruck. Echtzeit-Datenübertragung ermöglicht schnellere Entscheidungen und eine optimierte Projektplanung.

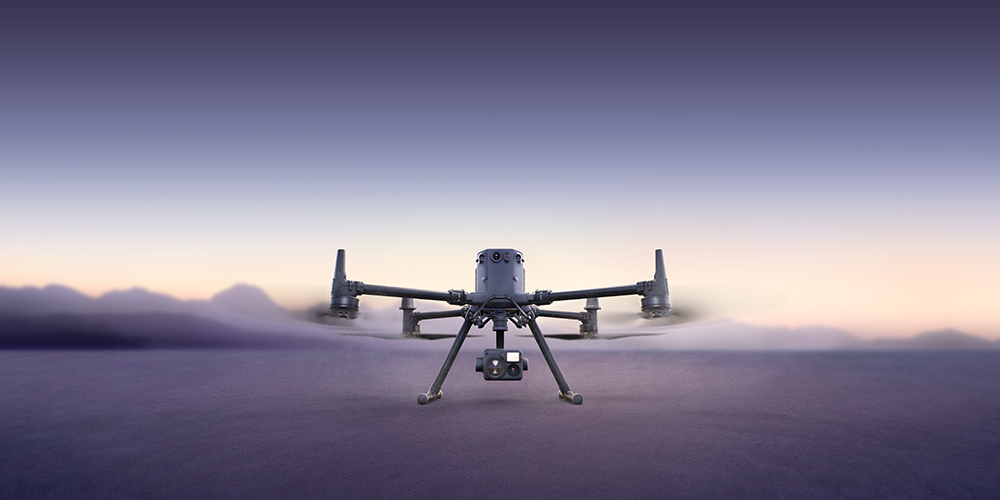

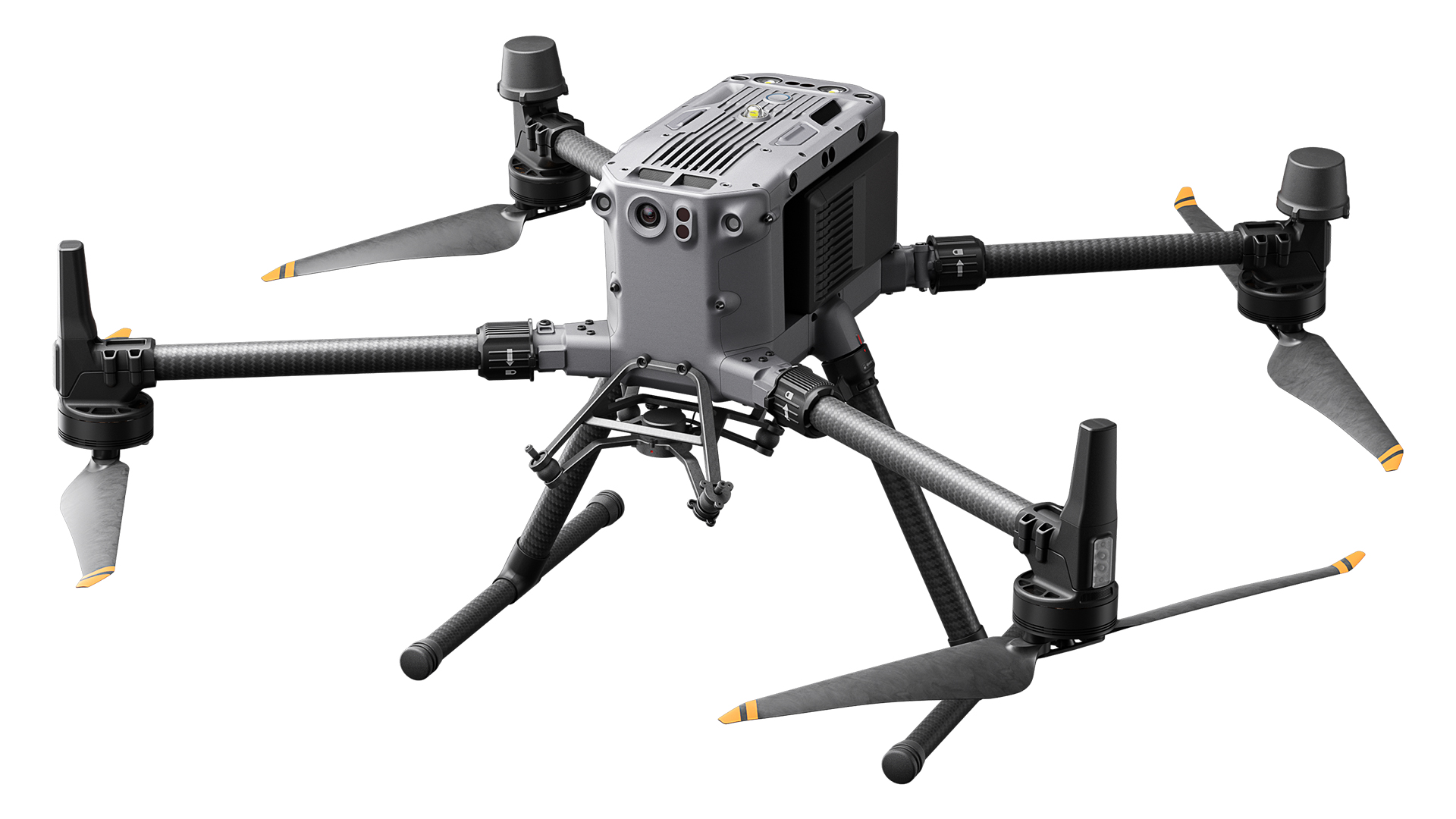

TitleDJI Matrice 350 RTK – Maximale Effizienz & Präzision
Die DJI Matrice 350 RTK ist ein Allround-Industrie-Tool, das für anspruchsvolle Aufgaben entwickelt wurde.
Sie bietet die perfekte Balance aus Stabilität, Tragfähigkeit und modernster Technologie, die Ihnen bei jeder Mission zuverlässig zur Seite steht.
TitleWichtige Features der Matrice 350 RTK
- RTK-Modul für zentimetergenaue Genauigkeit: Dank des integrierten RTK-Moduls (Real-Time Kinematic) liefert die Matrice 350 RTK extrem präzise Positionsdaten. Ideal für Vermessungen und Mapping-Projekte, bei denen höchste Genauigkeit erforderlich ist.
- Maximale Flugzeit von bis zu 55 Minuten: Die lange Flugzeit ermöglicht es Ihnen, große Flächen in einem einzigen Flug zu erfassen, ohne häufige Unterbrechungen für Akkuwechsel.
- Tragfähigkeit von bis zu 2,7 kg: Nutzen Sie die Drohne mit einer Vielzahl von Nutzlasten, einschließlich LiDAR-Systemen, Kameras und Sensoren, für unterschiedliche Anwendungsbereiche.
- Wetter- und Umweltschutzklasse IP55: Die Matrice 350 RTK kann unter rauen Bedingungen eingesetzt werden – von Regen bis staubigen Umgebungen.
- OcuSync 3.0 Enterprise: Diese Technologie sorgt für stabile, störungsfreie Übertragungen über eine Distanz von bis zu 15 Kilometern, sodass Sie auch aus der Ferne sicher operieren können.

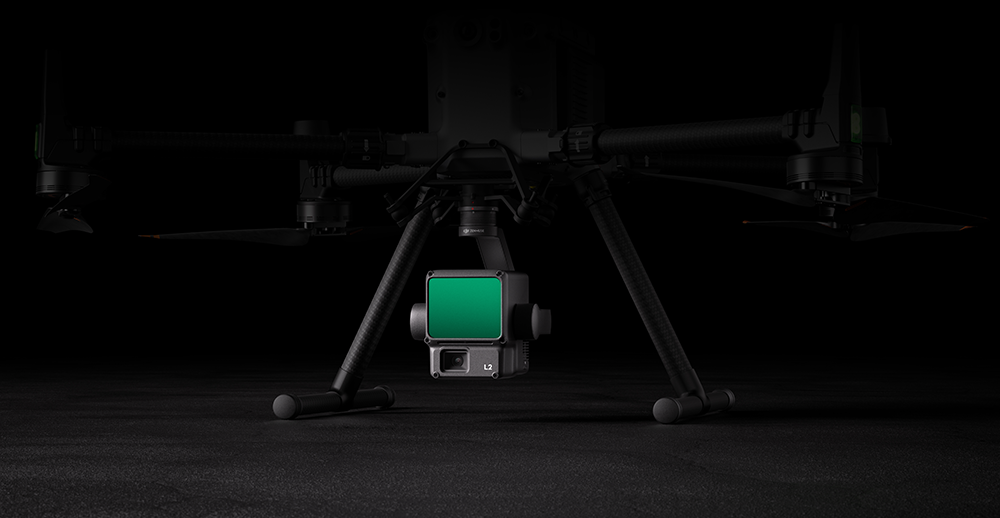

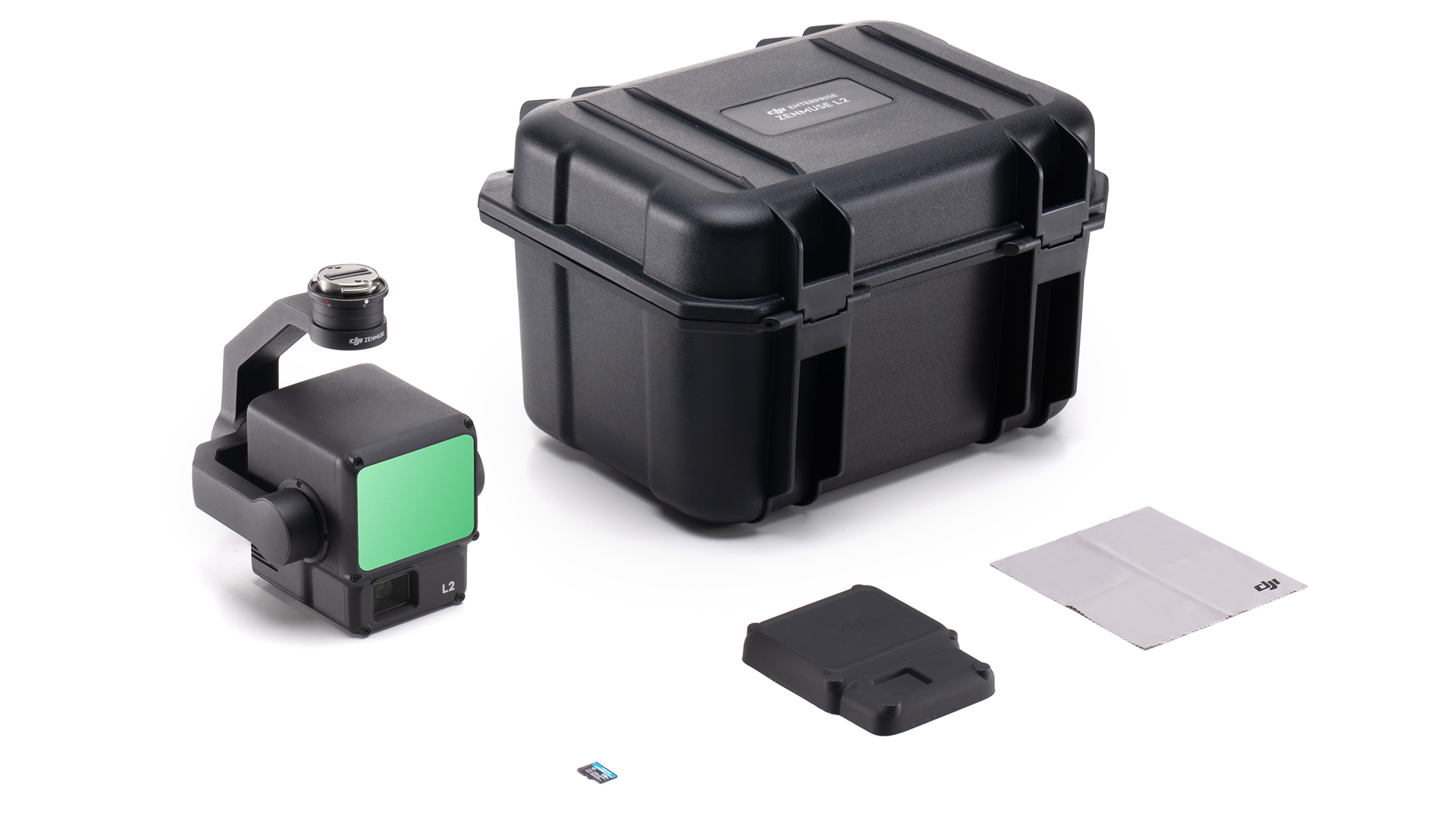

TitleZenmuse L2 – High-End LiDAR für präzise 3D-Datenerfassung
Die Zenmuse L2 ist ein leistungsstarkes LiDAR-System, das sich perfekt für hochgenaue Vermessungen und Modellierungen eignet.
Die Kombination aus LiDAR-Technologie und RGB-Kamera ermöglicht Ihnen die simultane Erfassung von Punktwolken und visuellen Daten.
TitleWichtige Features der Zenmuse L2
- LiDAR-Technologie für präzise Punktwolkendaten: Die Zenmuse L2 erfasst detaillierte Punktwolken, die sich perfekt für die Erstellung von 3D-Modellen und Geländemodellen eignen – selbst bei dichter Vegetation.
- Ultra-genaue Datenerfassung: Mit einer Messgenauigkeit im Millimeterbereich und einer Reichweite von bis zu 450 Metern (bei 10 % Reflektivität) eignet sich die Zenmuse L2 ideal für großflächige und detailreiche Projekte.
- RGB-Kamera für gestochen scharfe Bilddaten: Die integrierte RGB-Kamera sorgt für hochauflösende Bilder, die nahtlos mit den LiDAR-Daten kombiniert werden können, um fotorealistische 3D-Modelle zu erstellen.
- Hohe Punktdichte von bis zu 240.000 Punkten pro Sekunde: Mit einer solch hohen Punktdichte erfassen Sie auch die kleinsten Details Ihrer Umgebung.
- Mehrfache Reflexionserkennung: Die Zenmuse L2 bietet eine hohe Datenzuverlässigkeit, indem sie Mehrfachreflexionen erkennt und verarbeitet – ideal für dichte Vegetation oder komplexe städtische Umgebungen.
TitlePerfekte Kombination für Ihre Mission
Die Kombination aus der DJI Matrice 350 RTK und der Zenmuse L2 ermöglicht es Ihnen, Projekte schneller und präziser durchzuführen.
Von Bauvermessungen über Inspektionsaufgaben bis hin zu Umweltanalysen – dieses System liefert Ihnen umfassende Daten in kürzester Zeit.
Mit der leistungsstarken LiDAR-Technologie und der robusten Drohne können Sie auch komplexeste Aufgaben mühelos bewältigen.

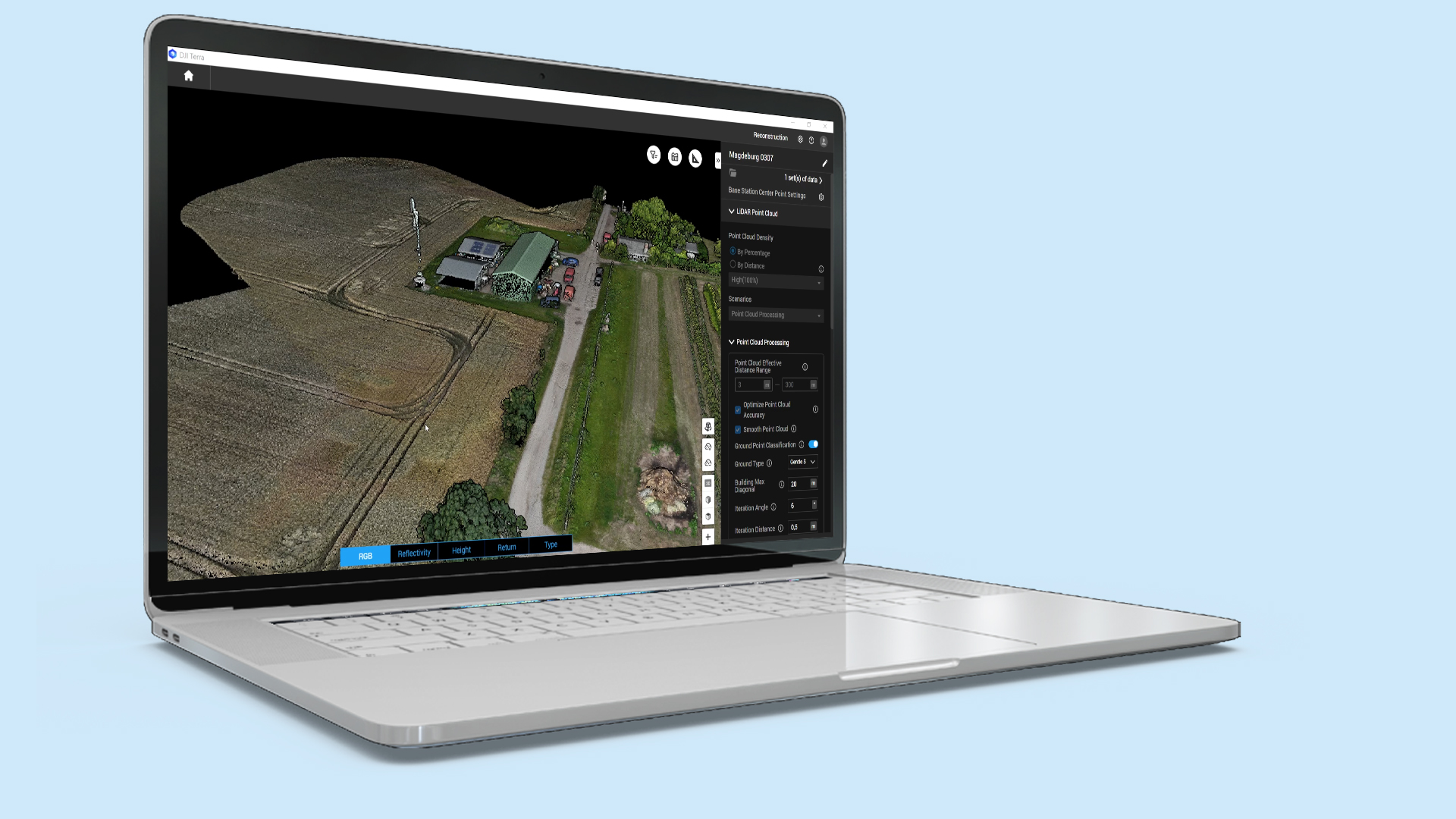

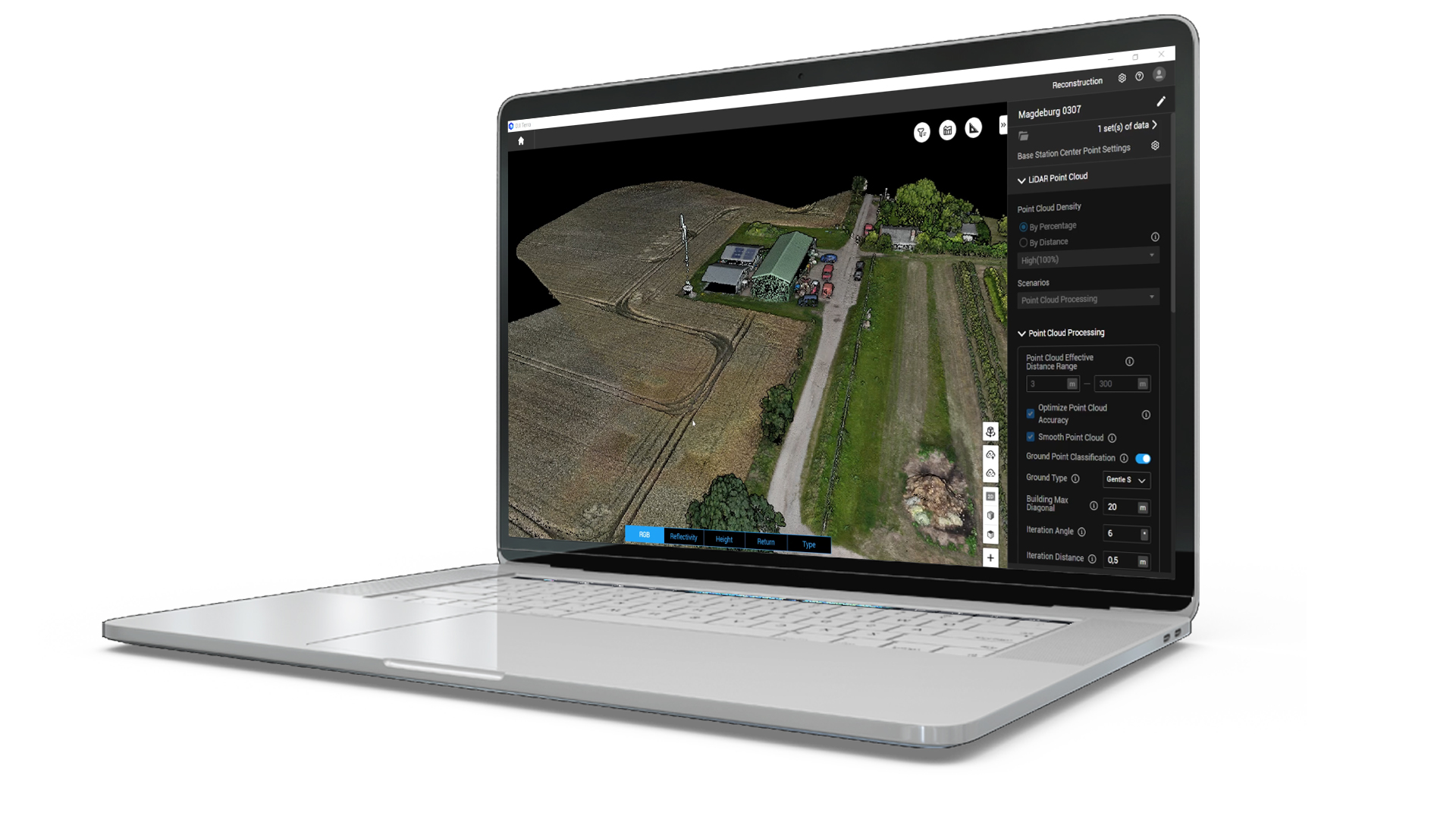

TitleOptimierte LiDAR-Datenverarbeitung mit DJI Terra
Die DJI Zenmuse L2 LiDAR-Daten lassen sich dank DJI Terra einfach und effizient weiterverarbeiten. Nach dem Flug werden die gesammelten Daten in die Software hochgeladen, wo sie automatisch erkannt und in hochauflösende 3D-Modelle umgewandelt werden. Diese Modelle können mit DJI Terras leistungsstarken Analysetools im Detail untersucht werden.
Die fertigen Ergebnisse lassen sich in verschiedene Formate exportieren, um sie in anderen Programmen, wie CAD-Software, weiterzuverarbeiten. DJI Terra punktet dabei durch nahtlose Integration, schnelle Verarbeitung und flexible Exportmöglichkeiten, was es zu einem unverzichtbaren Tool für präzise LiDAR-Datenverarbeitung macht.
TitleFunktionen in DJI Terra
- Datenimport und -verarbeitung: Unterstützt den Import von LiDAR-, Foto- und Videodaten für die Verarbeitung in verschiedenen Formaten.
- 3D-Modellierung: Wandelt gesammelte Daten in hochauflösende 3D-Modelle um, einschließlich Geländemodelle (DGM) und digitale Oberflächenmodelle (DOM).
- Punktwolkenanalyse: Erfasst und verarbeitet Punktwolkendaten aus LiDAR-Scans, um detaillierte Analysen und Visualisierungen zu ermöglichen.
- Entfernungs- & Flächenmessung: Bietet Werkzeuge zur genauen Messung von Entfernungen, Flächen und Volumina innerhalb der 3D-Modelle.
- Berichterstellung: Generiert Berichte und Analysen basierend auf den verarbeiteten Daten, die für Präsentationen oder Dokumentationen verwendet werden können.
- Exportmöglichkeiten: Ermöglicht den Export von verarbeiteten Daten in gängige Formate (z. B. .LAS, .OBJ) zur weiteren Verwendung in anderen Softwarelösungen.
- Echtzeit-Vorschau: Bietet eine Echtzeitvorschau während der Verarbeitung, um sofortige Rückmeldungen zu erhalten.
- Benutzerfreundliche Oberfläche: Intuitive Benutzeroberfläche für eine einfache Navigation und Bedienung, auch für Benutzer ohne umfangreiche technische Kenntnisse.
- Mehrere Missionsoptionen: Unterstützung für verschiedene Flugmissionen, einschließlich automatisierter Routenplanung zur effizienten Datenerfassung.
- Integration mit Drohnen: Nahtlose Integration mit DJI-Drohnen, um eine effiziente Datensammlung und -verarbeitung zu gewährleisten.
TitlePräzise Lösungen für Ihre Projekte: DJI Matrice M350 & Zenmuse L2
Die DJI Matrice M350 in Kombination mit der DJI Zenmuse L2 stellt eine leistungsstarke Lösung für professionelle Anwendungen in verschiedenen Branchen dar.
Entdecken Sie die vielseitigen Anwendungsbereiche, in denen dieses fortschrittliche Drohnensystem zum Einsatz kommt, und erfahren Sie, wie es Ihre Projekte optimieren kann!

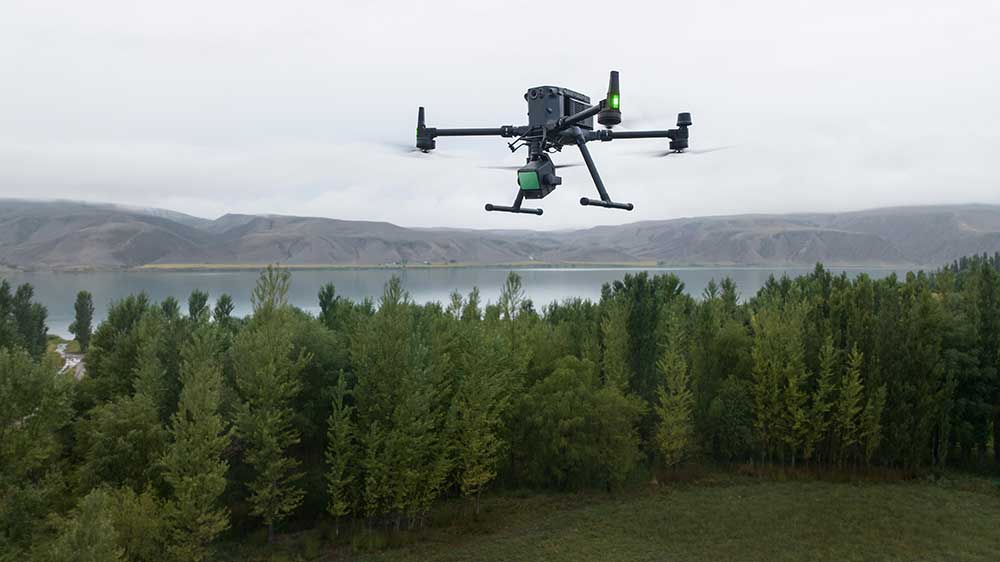

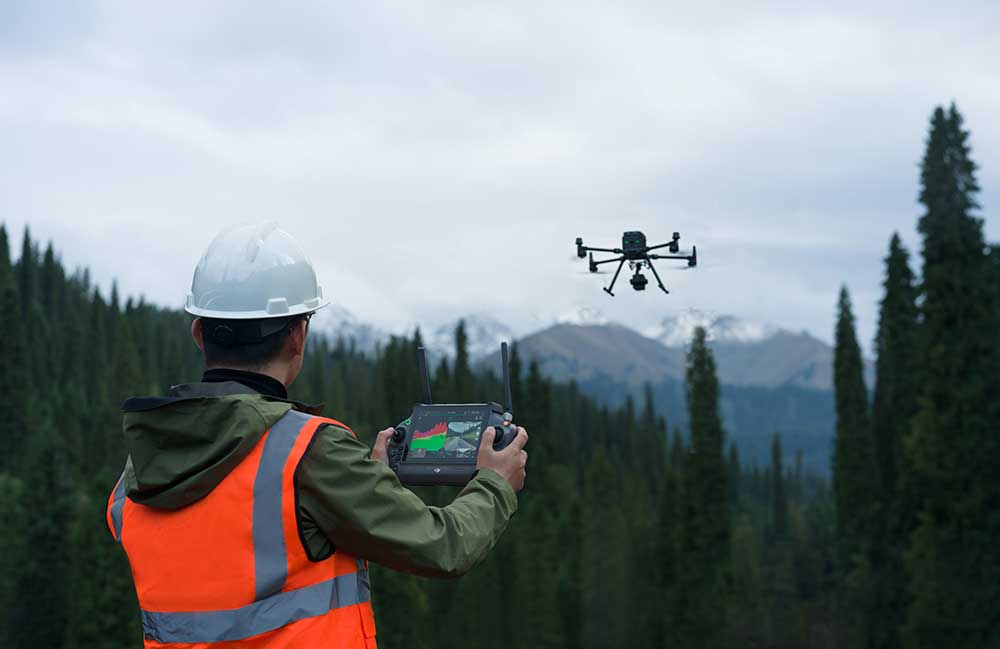

TitleVermessung und Kartierung
Mit der DJI Matrice M350 und der Zenmuse L2 können präzise 3D-Modelle und digitale Geländemodelle erstellt werden.
Die LiDAR-Technologie der Zenmuse L2 ermöglicht eine detaillierte Erfassung von Geländeformen und Vegetation, während die Matrice M350 eine effiziente Datenerfassung über große Flächen gewährleistet.
Ideal für Vermessungsingenieure und Geoinformatiker, die genaue Daten benötigen.

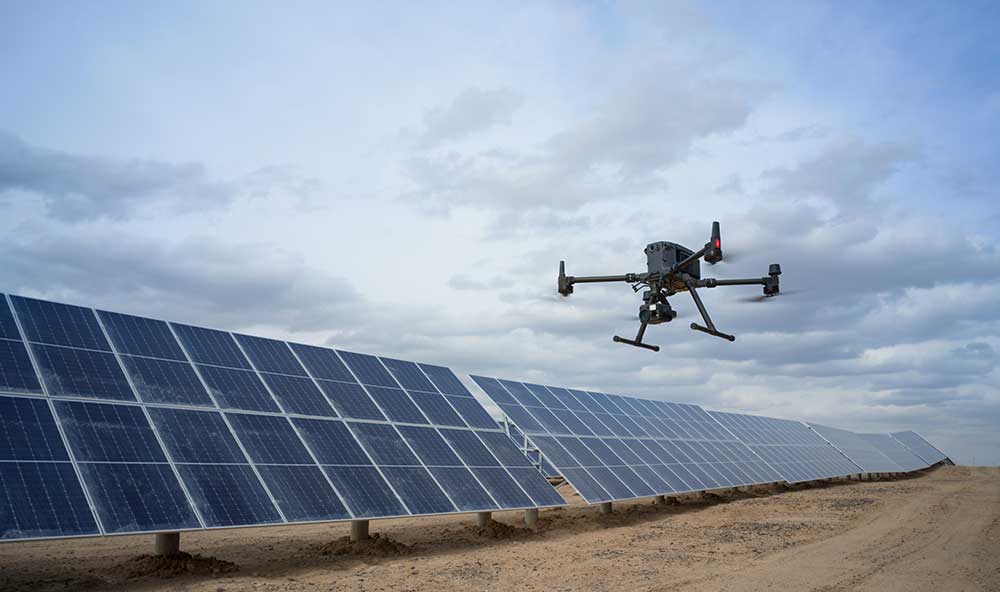

TitleInspektion von Infrastruktur
Die Kombination aus Matrice M350 und Zenmuse L2 bietet sich hervorragend für die Inspektion von Infrastrukturen wie Brücken, Stromleitungen und Pipelines an.
Mit hochauflösenden RGB-Bildern und präzisen LiDAR-Daten können Ingenieure und Techniker potenzielle Probleme schnell identifizieren und bewerten, was die Sicherheit und Effizienz von Wartungsarbeiten erhöht.

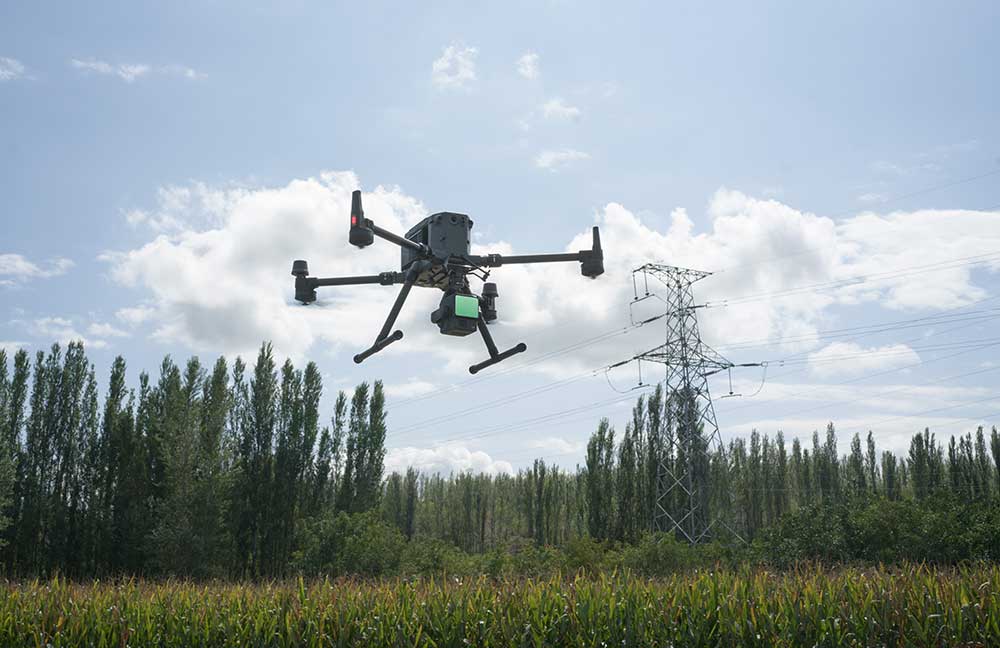

TitleLandwirtschaft & Umweltmonitoring
Landwirte und Umweltexperten nutzen die DJI Matrice M350 und die Zenmuse L2, um umfassende Analysen von Anbauflächen und natürlichen Lebensräumen durchzuführen.
Mit multispektralen Daten können Vegetationsindizes erstellt werden, die den Gesundheitszustand von Pflanzen überwachen. Dies ermöglicht präzise Entscheidungen zur Ertragssteigerung und Ressourcennutzung.

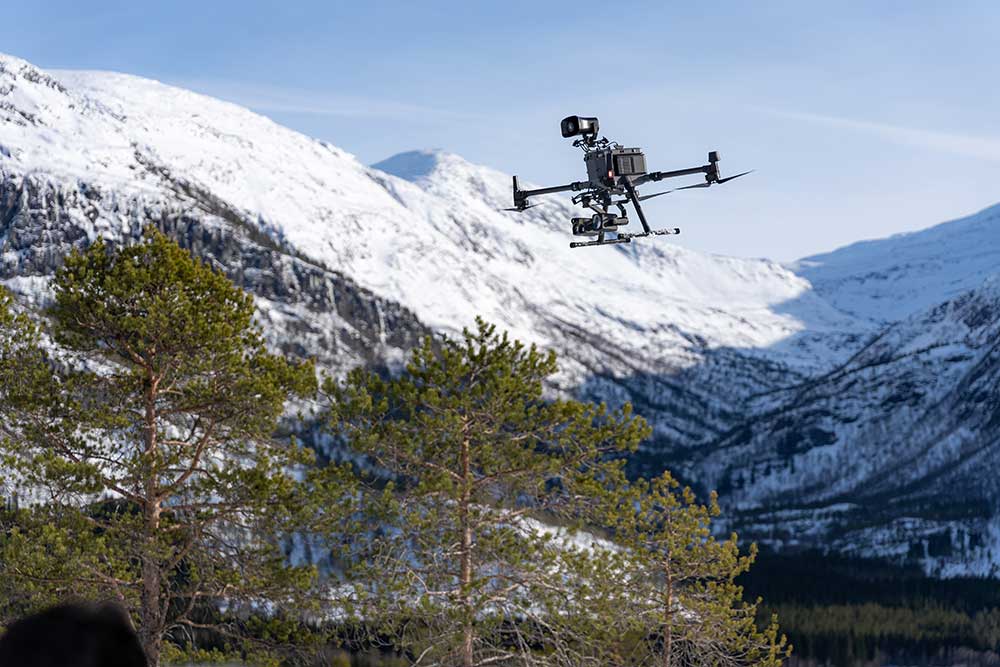

TitleKatastrophenmanagement
Im Katastrophenmanagement ist die Kombination aus Matrice M350 und Zenmuse L2 von unschätzbarem Wert.
Die Drohne kann schnell und effizient Gebiete nach Naturkatastrophen wie Erdbeben oder Überschwemmungen scannen.
Die erfassten LiDAR- und Bilddaten unterstützen Einsatzkräfte bei der Analyse der Schäden und der Planung von Hilfsmaßnahmen.

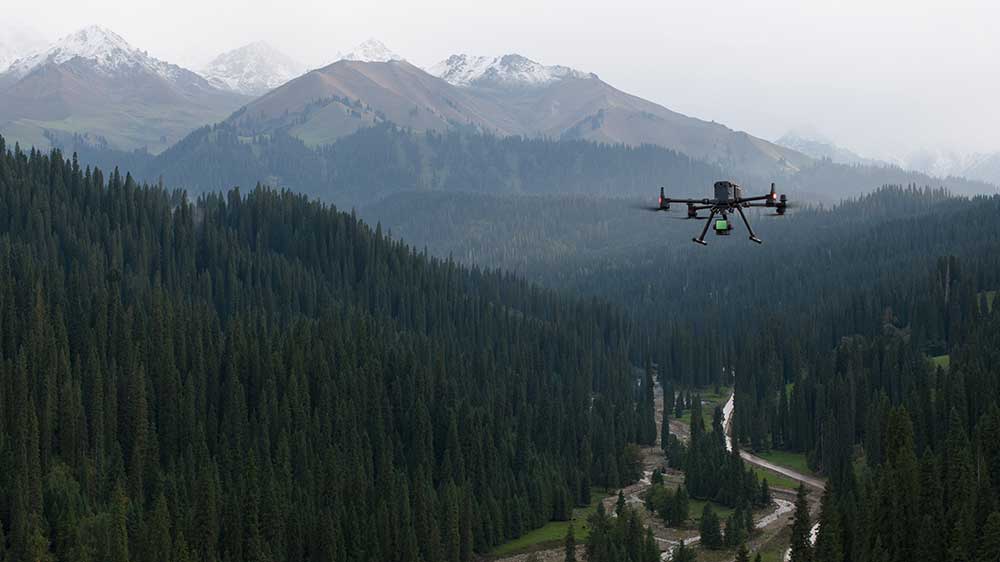

TitleBau- & Sadtplanung
Die Matrice M350 und die Zenmuse L2 sind ideale Werkzeuge für Bauunternehmer und Stadtplaner.
Die präzisen 3D-Modelle und Punktwolken helfen bei der Planung und Visualisierung von Bauprojekten, der Überwachung des Baufortschritts und der Identifizierung von potenziellen Problemen in der Entwurfsphase.

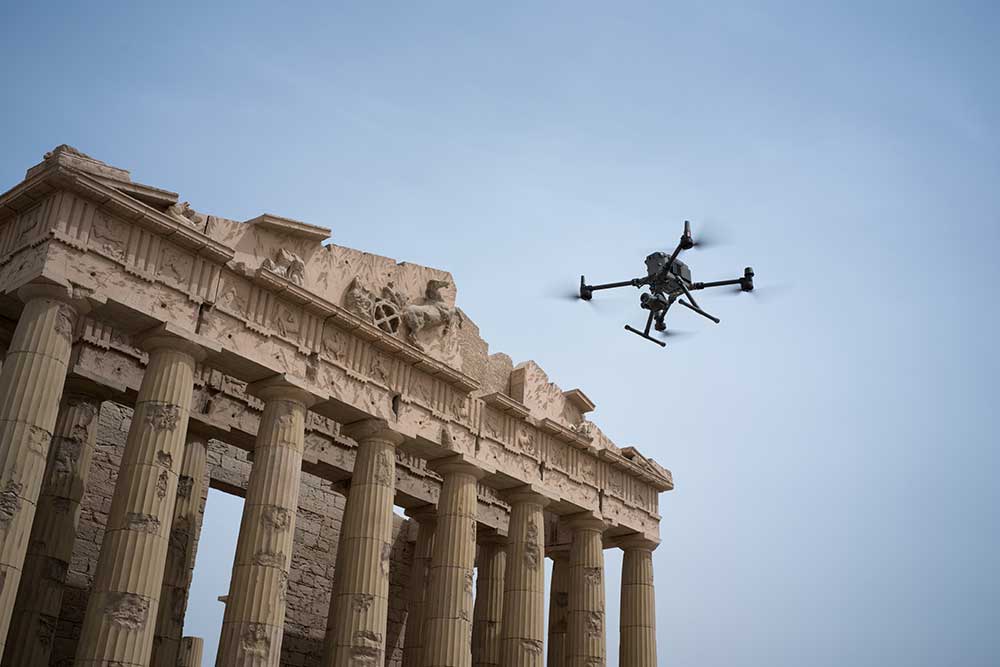

TitleArchäologie & Denkmalschutz
In der Archäologie können die hochauflösenden LiDAR-Daten der Zenmuse L2 wertvolle Einblicke in historische Stätten und Landschaften bieten.
Die Matrice M350 ermöglicht es Archäologen, große Gebiete schnell zu erfassen und somit verborgene Strukturen zu entdecken, die mit bloßem Auge nicht sichtbar sind.
TitleDJI Matrice M350
Die DJI Matrice M350 ist eine leistungsstarke Drohne, die für industrielle Anwendungen konzipiert wurde und eine Vielzahl von Funktionen bietet.
Lernen Sie die wichtigsten Merkmale und die Funktionen des M350-Systems kennen.
TitleDJI Matrice M350 Funktionen
Robuste Konstruktion & Design
- Modulares Design: Die Matrice 350 verfügt über ein modulares Design, das eine einfache Montage und Demontage der Komponenten ermöglicht. Dies erleichtert den Transport und die Wartung.
- Wetterbeständigkeit: Mit einer IP55-Zertifizierung ist die Drohne für den Einsatz unter rauen Wetterbedingungen geeignet.
Hochentwickelte Flugtechnologie
- Intelligente Flugsteuerung: Die M350 nutzt fortschrittliche Algorithmen zur Stabilisierung und Steuerung, was eine präzise Navigation und einfache Handhabung ermöglicht.
- Mehrere Flugmodi: Die Drohne unterstützt verschiedene Flugmodi, einschließlich GPS- und ATTI-Modus, um sich an unterschiedliche Einsatzszenarien anzupassen.
Leistungsstarker Antrieb
- Langsame Flugzeit: Die Matrice 350 bietet eine maximale Flugzeit von bis zu 55 Minuten, abhängig von der Nutzlast, was eine effiziente Datenerfassung über große Flächen ermöglicht.
- Hohe Tragfähigkeit: Die Drohne kann Nutzlasten von bis zu 2,7 kg tragen, was den Einsatz verschiedener Sensoren und Kameras ermöglicht.
Sensorik & Datenerfassung
- Kompatibilität mit mehreren Payloads: Die M350 kann mit einer Vielzahl von Sensoren, darunter Kameras, LiDAR-Systeme und Multispektralsensoren, ausgestattet werden, um spezifische Anforderungen zu erfüllen.
- Echtzeit-Datenübertragung: Dank der OcuSync 3.0-Technologie können Daten in Echtzeit über Entfernungen von bis zu 15 km übertragen werden.
Sicherheitsfunktionen
- Dual-Batteriesystem: Die Matrice M350 verfügt über ein duales Batteriesystem, das eine höhere Sicherheit und längere Flugzeiten bietet. Bei einem Ausfall einer Batterie kann die Drohne weiterhin sicher fliegen.
- Rückkehrfunktion: Im Falle eines Verbindungsabbruchs oder einer niedrigen Batterieladung aktiviert die Drohne automatisch die Rückkehrfunktion, um sicher zu ihrem Startpunkt zurückzukehren.
Benutzerfreundliche Steuerung
- DJI Pilot App: Die Drohne wird über die DJI Pilot App gesteuert, die eine benutzerfreundliche Oberfläche für die Planung und Durchführung von Flügen sowie die Überwachung der Live-Daten bietet.
- Echtzeit-Karten: Die App bietet Echtzeitkarten und Telemetriedaten, um eine präzise Navigation und Flugüberwachung zu ermöglichen.

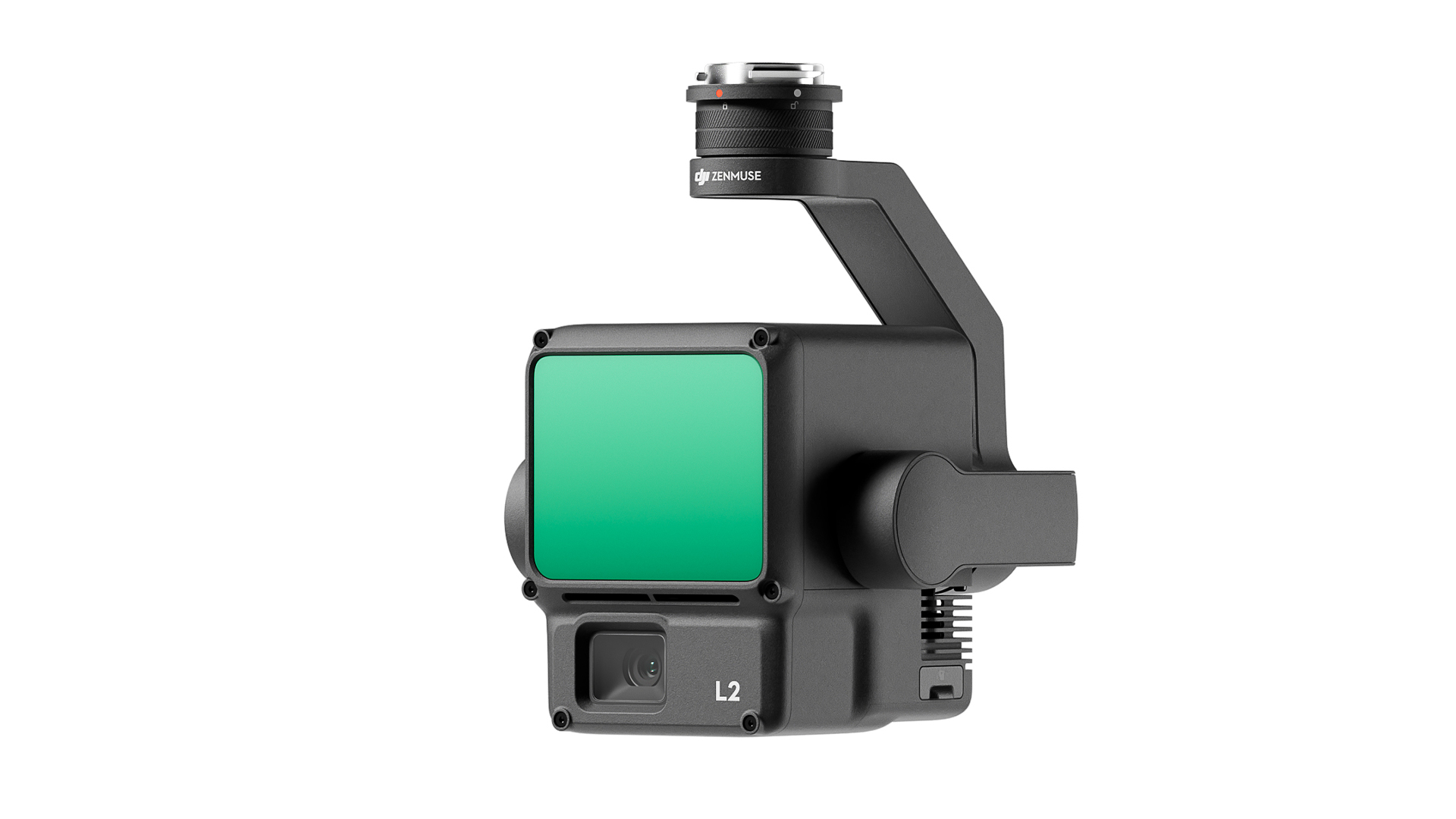

TitleDJI Zenmuse L2 Funktionen
Die DJI Zenmuse L2 ist ein leistungsstarkes LiDAR-System, das für den Einsatz mit DJI-Drohnen wie der Matrice M350 konzipiert wurde.
Es kombiniert LiDAR- und RGB-Technologie, um präzise 3D-Daten und hochauflösende Bilder zu erfassen.
Lernen Sie die Hauptmerkmale und Funktionen der Zenmuse L2 kennen.
TitleZenmuse L2 Funktionen
LiDAR-Technologie
- Punktwolken-Datenerfassung: Die Zenmuse L2 verwendet Lidar, um punktgenaue Messungen der Umgebung vorzunehmen. Dies geschieht durch das Senden von Laserstrahlen und das Messen der Zeit, die benötigt wird, um die reflektierten Strahlen zurück zum Sensor zu gelangen.
- Hohe Punktdichte: Mit einer Erfassungsrate von bis zu 240.000 Punkten pro Sekunde kann die Zenmuse L2 sehr detaillierte Punktwolken generieren, die für präzise 3D-Modelle und Geländeanalyse verwendet werden können.
RGB-Kamera
- Integrierte RGB-Kamera: Die Zenmuse L2 ist mit einer 20-Megapixel-RGB-Kamera ausgestattet, die hochauflösende Farbbilder aufnimmt. Diese Bilder können zur visuellen Analyse und zur Erstellung von fotorealistischen 3D-Modellen in Kombination mit den Lidar-Daten verwendet werden.
- Multispektrale Funktionen: Die Kamera bietet die Möglichkeit, multispektrale Bilder zu erfassen, die für landwirtschaftliche Anwendungen und Umweltanalysen nützlich sind.
Automatisierte Datenerfassung
- Echtzeit-Datenverarbeitung: Die Zenmuse L2 kann während des Flugs Daten in Echtzeit erfassen und verarbeiten. Dies ermöglicht eine sofortige Vorschau der gesammelten Daten und deren Überprüfung.
- Flexible Flugmissionen: Die L2 kann in verschiedenen Flugmissionen eingesetzt werden, die über die DJI Pilot App geplant werden. Die Drohne fliegt automatisch vorgegebene Routen ab und sammelt dabei Daten.
Datenanalyse & -verarbeitung
- Punktwolkenerstellung: Nach der Datenerfassung können die LiDAR-Punktwolken in Software wie DJI Terra verarbeitet werden, um 3D-Modelle, Geländemodelle und andere Analysen zu erstellen.
- Farbzuordnung: Die RGB-Bilder können den LiDAR-Daten zugeordnet werden, um fotorealistische 3D-Modelle zu erstellen, die sowohl die geometrischen als auch die visuellen Eigenschaften der Umgebung darstellen.
Benutzerfreundlichkeit
- Einfache Montage: Die Zenmuse L2 ist für eine unkomplizierte Montage an DJI-Drohnen konzipiert, sodass der Nutzer schnell und einfach zwischen verschiedenen Sensoren wechseln kann.
- Integration mit DJI-Software: Die L2 ist nahtlos in die DJI-Softwareumgebung integriert, was eine einfache Datenverwaltung und -verarbeitung ermöglicht.
TitleDJI Terra Funktionen
DJI Terra ist eine umfassende Softwarelösung zur Datenverarbeitung, die speziell für die Analyse und Auswertung von Luftdaten entwickelt wurde, die mit DJI-Drohnen, insbesondere LiDAR- und Kamerasystemen, erfasst werden. Die Software ermöglicht es Benutzern, hochpräzise 3D-Modelle, Karten und Analysen zu erstellen.
Lernen Sie die Hauptfunktionen und die Funktionsweise von DJI Terra kennen.
Datenimport
- Vielfältige Datenformate: DJI Terra unterstützt den Import von verschiedenen Datentypen, darunter LiDAR-Daten, RGB-Bilder und Videos. Benutzer können die Daten direkt von den DJI-Drohnen hochladen oder von Speichermedien importieren.
- Echtzeit-Datenverarbeitung: Während des Datenimports zeigt die Software eine Vorschau der verfügbaren Daten an, sodass Benutzer schnell überprüfen können, ob die Erfassung erfolgreich war.
Flugplanung
- Intuitive Missionsplanung: Die Software ermöglicht es Benutzern, Flugmissionen zu planen und zu konfigurieren, um spezifische Gebiete effizient zu erfassen. Benutzer können Parameter wie Flughöhe, Überlappung und Datenerfassungsmodus festlegen.
- Automatisierte Flugrouten: DJI Terra optimiert die Routenführung, um sicherzustellen, dass alle erforderlichen Bereiche abgedeckt werden, was die Effizienz der Datenerfassung erhöht.
3D-Modellierung & Kartenerstellung
- Punktwolkenverarbeitung: Die Software wandelt die gesammelten LiDAR-Daten in detaillierte Punktwolken um. Benutzer können diese Punktwolken visualisieren und analysieren, um geografische Informationen zu extrahieren.
- 3D-Modellgenerierung: DJI Terra erstellt hochauflösende 3D-Modelle aus den importierten Daten, die sowohl für die Analyse als auch für die Präsentation verwendet werden können. Diese Modelle sind besonders nützlich für Vermessungs- und Planungsanwendungen.
Analysewerkzeuge
- Messfunktionen: Die Software bietet verschiedene Analysetools, mit denen Benutzer Entfernungen, Flächen und Volumen direkt im 3D-Modell messen können. Dies ist hilfreich für Bau- und Umweltanalysen.
- Berichterstellung: DJI Terra ermöglicht die Erstellung detaillierter Berichte basierend auf den gesammelten Daten. Diese Berichte können in Präsentationen oder für Dokumentationszwecke verwendet werden.
Export & Integration
- Flexibel Exporte: Nach der Verarbeitung können die Ergebnisse in gängigen Formaten wie .LAS, .OBJ oder .GeoTIFF exportiert werden. Dies ermöglicht eine einfache Weiterverwendung in anderen Softwarelösungen, wie GIS- und CAD-Programmen.
- Nahtlose Integration: DJI Terra lässt sich gut mit anderen DJI-Produkten und -Diensten integrieren, was eine konsistente Benutzererfahrung und einen effizienten Workflow gewährleistet.
Benutzerfreundlichkeit
- Intuitive Benutzeroberfläche: DJI Terra verfügt über eine benutzerfreundliche Oberfläche, die es auch weniger erfahrenen Benutzern ermöglicht, die Software effektiv zu nutzen. Tutorials und Hilfefunktionen unterstützen die Benutzer bei der Navigation durch die verschiedenen Funktionen.
TitleTechnische Daten der DJI Matrice 350
Fluggerät
| Technische Angabe | Werte |
|---|---|
| Abmessungen (ausgefaltet, ohne Propeller) | 810 × 670 × 430 mm (L×B×H) |
| Abmessungen (gefaltet, mit Propellern) | 430 × 420 × 430 mm (L×B×H) |
| Diagonaler Achsenabstand | 895 mm |
| Gewicht (mit einzelnem, nach unten gerichtetem Gimbal) | Ohne Akkus: Ungefähr 3,77 kg Mit zwei TB65-Akkus: Ca. 6,47 kg |
| Max. Nutzlast des einzelnen Gimbal-Dämpfers | 960 g |
| Max. Startgewicht | 9,2 kg |
| Betriebsfrequenz | 2,400 bis 2,4835 GHz 5,150 bis 5,250 GHz (CE: 5,170 bis 5.250 GHz) 5,725 bis 5,850 GHz |
| Strahlungsleistung (EIRP) | 2,400 bis 2,4835 GHz: < 33 dBm (FCC) < 20 dBm (CE/SRRC/MIC) 5,150 bis 5,250 GHz (CE: 5.170 bis 5.250 GHz): < 23 dBm (CE) 5,725 bis 5,850 GHz: < 33 dBm (FCC/SRRC) < 14 dBm (CE) |
| Schwebegenauigkeit (windstill oder wenig) | Vertikal: ±0,1 m (mit Sichtpositionierung) ±0,5 m (mit GNSS-Positionierung) ±0,1 m (mit RTK-Positionierung) Horizontal: ±0,3 m (mit Sichtpositionierung) ±1,5 m (mit GNSS-Positionierung) ± 0,1 m (mit RTK-Positionierung) |
| RTK-Positionsgenauigkeit (RTK FIX) | 1 cm + 1 ppm (horizontal) 1,5 cm + 1 ppm (vertikal) |
| Max. Winkelgeschwindigkeit | Nicken: 300°/s Gieren: 100°/s |
| Max. Nickwinkel | 30° |
| Max. Steiggeschwindigkeit | 6 m/s |
| Max. Geschwindigkeit im vertikalen Sinkflug | 5 m/s |
| Max. Neige-Sinkgeschwindigkeit | 7 m/s |
| Höchstgeschwindigkeit | 23 m/s |
| Max. Flughöhe | 5.000 m (Bei Verwendung der 2110s Propeller und mit einem Startgewicht von ≤ 7,4 kg.) 7.000 m (Gemessen mit den 2112 geräuscharmen Propellern für große Höhen und einem Startgewicht von ≤ 7,2 kg.) |
| Windwiderstandsfähigkeit | 12 m/s |
| Max. Flugzeit | 55 Minuten |
| Unterstützte DJI-Gimbals | Zenmuse H30, Zenmuse H30T, Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse L2, Zenmuse L1, und Zenmuse P1 |
| Drittanbieter-Nutzlasten | Unterstützt nur zertifizierte Nutzlasten, die auf Basis des DJI Payload SDK entwickelt wurden. |
| Unterstützte Gimbal-Konfigurationen | Abwärts gerichteter Gimbal Einzelner aufwärts gerichteter Gimbal Dual abwärts gerichtete Gimbals Einzelner abwärts und aufwärts gerichteter Gimbal Dual abwärts gerichtete Gimbals und einzelne aufwärts gerichtete Gimbals |
| Schutzart | IP55 |
| GNSS | GPS + GLONASS + BeiDou + Galileo |
| Betriebstemperatur | -20 °C bis 50 °C |
| Klasse | C3 (EU) |
Videoübertragung
| Technische Angaben | Werte |
|---|---|
| Videoübertragungssystem | DJI O3 Enterprise-Übertragung |
| Antenne | 4 Videoübertragungsantennen, 2 Sender, 4 Empfänger |
| Max. Übertragungsreichweite (ohne Hindernisse und Interferenzen) | 20 km (FCC) 8 km (CE/SRRC/MIC) |
| Max. Übertragungsreichweite (mit Interferenzen) | Geringe Interferenzen und Behinderung durch Gebäude: ca. 0–0,5 km Geringe Interferenzen und Behinderung durch Bäume: ca. 0,5–3 km Starke Interferenzen und ohne Hindernisse: Stadtlandschaft, ca. 1,5 bis 3 km Mittlere Störung und ohne Hindernisse: Vorstadtlandschaft, ca. 3 bis 9 km Geringe Interferenzen und ohne Hindernisse: Vorort/Meer, ca. 9 bis 20 km |
Sichtsensoren
| Technische Angaben | Werte |
|---|---|
| Hindernisvermeidungsbereich | Nach vorne/rückwärts/links/rechts: 0,7–40 m Nach oben/nach unten: 0,6–30 m |
| Sichtfeld | Vorwärts/Rückwärts/Abwärts: 65° (horizontal), 50° (vertikal) Links/Rechts/Nach oben: 75° (horizontal), 60° (vertikal) |
| Betriebsumgebung | Oberflächen mit deutlichen Konturen und ausreichenden Lichtverhältnissen (> 15 Lux) |
Infrarotsensoren
| Technische Angaben | Werte |
|---|---|
| Hindernisvermeidungsbereich | 0,1– m |
| Sichtfeld | 30° (±15°) |
| Betriebsumgebung | Große, diffus reflektierende Hindernisse (Reflektivität > 10 %) |
Fernsteuerung
| Technische Angaben | Werte |
|---|---|
| Display | 7,02-Zoll-LCD-Touchscreen; Auflösung: 1.920 × 1.200; maximale Helligkeit: 1.200 cd/m² |
| Gewicht | Ungefähr 1,25 kg (ohne WB37-Akku) Ungefähr 1,42 kg (ohne WB37-Akku) |
| GNSS | GPS + Galileo + BeiDou |
| Integrierter Akku | Typ: Li-Ion (6.500 mAh bei 7,2 V) Ladetyp: Verwende DJI Battery Station oder das USB-C-Schnellladegerät mit einer max. Leistung von 65 W (max. Spannung von 20 V). Ladezeit: 2 Stunden Chemische Zusammensetzung: LiNiCoAlO2 |
| Externer Akku (WB37 Intelligent Battery) | Kapazität: 4.920 mAh Spannung: 7,6 V Typ: Li-Ionen Energie: 37,39 Wh Chemische Zusammensetzung: LiCoO2 |
| Schutzart | Schutzart IP54 |
| Akkulaufzeit | Integrierter Akku: ca. 3,3 Stunden Integrierter Akku plus externer Akku: ca. 6 Stunden |
| Betriebstemperatur | -20 °C bis 50 °C |
| Betriebsfrequenz | 2,400 bis 2,4835 GHz 5,725 bis 5,850 GHz |
| Strahlungsleistung (EIRP) | 2,400 bis 2,4835 GHz: < 33 dBm (FCC) < 20 dBm (CE/SRRC/MIC) 5,725 bis 5,850 GHz: < 33 dBm (FCC) < 14 dBm (CE) < 23 dBm (SRRC) |
| Wi-Fi-Protokoll | Wi-Fi 6 |
| Wi-Fi-Betriebsfrequenz | 2,400 bis 2,4835 GHz 5,150 bis 5,250 GHz 5,725 bis 5,850 GHz |
| Bluetooth-Protokoll | Bluetooth 5.1 |
| Bluetooth-Betriebsfrequenz | 2,400 bis 2,4835 GHz |
LED-Zusatzbeleuchtung
| Technische Angaben | Werte |
|---|---|
| Effektiver Beleuchtungsabstand | 5 m |
| Beleuchtungstyp | 60 Hz, Dauerlicht |
FPV-Kamera
| Technische Angaben | Werte |
|---|---|
| Auflösung | 1080 p |
| Sichtfeld | 142° |
| Bildrate | 30 fps |
Intelligenter Flug-Akku
| Technische Angaben | Werte |
|---|---|
| Modell | TB65 |
| Speicherkapazität | 5.880 mAh |
| Spannung | 44,76 V |
| Typ | Li-Ion |
| Energie | 263,2 Wh |
| Gewicht | Ca. 1,35 kg |
| Betriebstemperatur | -20 °C bis 50 °C (-4° bis 122 °F) |
| Ideale Lagertemperatur | 22 °C bis 30 °C (71,6 °F bis 86 °F) |
| Ladetemperatur | -20 °C bis 40 °C (-4° bis 104 °F) |
| Ladezeit | Mit einer 220-V-Stromversorgung dauert es ungefähr 60 Minuten, um zwei TB65 Intelligent Flight Battery vollständig aufzuladen, und ungefähr 30 Minuten, um sie von 20 % auf 90 % aufzuladen. Mit einer 110-V-Stromversorgung dauert es ungefähr 70 Minuten, um zwei TB65 Intelligent Flight Battery vollständig aufzuladen, und ungefähr 40 Minuten, um sie von 20 % auf 90 % aufzuladen. |
DJI Akku-Station
| Technische Angaben | Werte |
|---|---|
| Abmessung | 580 × 358 × 254 mm (L×B×H) |
| Eigengewicht | Ca. 8,98 kg |
| Kompatible Geräte | Acht TB65 Intelligent Flight Batteries Vier WB37 Intelligent Batteries |
| Eingangsspannung | 100–120 VAC, 50–60 Hz 220–240 VAC, 50–60 Hz |
| Maximale Eingangsleistung | 1.070 W |
| Ausgangsleistung | 100–120 V: 750 W 220–240 V: 992 W |
| Betriebstemperatur | -20 °C bis 40 °C |
Anmerkung
Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
TitleTechnische Daten der DJI Zenmuse L2
Allgemein
| Technische Angaben | Werte |
|---|---|
| Produktname | Zenmuse L2 |
| Abmessungen | 155×128×176 mm (L×B×H) |
| Gewicht | 905±5 g |
| Leistung | 28 W (typisch) 58 W (max.) |
| Schutzart | Schutzart IP54 |
| Unterstütze Fluggeräte | Matrice 300 RTK (erfordert DJI RC Fernsteuerung Plus) Matrice 350 RTK |
| Lagertemperatur | -20 °C bis 60 °C |
| Allgemeine Betriebstemperatur | -20 bis 50 °C |
Systemleistung
| Technische Angaben | Werte |
|---|---|
| Erfassungsreichweite | 450 m bei 50 % Reflektivität, 0 klx 250 m bei 10 % Reflektivität, 100 klx |
| Punktwolkenrate | Einzelrücklauf: bis zu 240.000 Punkte/s Mehrfacher Rücklauf: bis zu 1.200.000 Punkte/s |
| Systemgenauigkeit | Horizontal: 5 cm bei 150 m Vertikal: 4 cm bei 150 m |
| Echtzeit-Punktwolken-Farbkodierung | Remission, Höhe, Distanz, RGB |
Trägheitsnavigationssystem
| Technische Angaben | Werte |
|---|---|
| IMU-Aktualisierungsfrequenz | 200 Hz |
| Beschleunigungsmessbereich | ±6 g |
| Winkelgeschwindigkeitmessbereich | ±300 dps |
| Giergenauigkeit (RMS 1 σ) | Echtzeit: 0,2°, Nachbearbeitung: 0,05° |
| Nick-/Roll-Genauigkeit (RMS 1 σ) | Echtzeit: 0,05°, Nachbearbeitung: 0,025° |
| Horizontal-Positioniergenauigkeit | RTK FIX: 1 cm + 1 ppm |
| Vertikale Positionsgenauigkeit | RTK FIX: 1,5 cm + 1 ppm |
RGB-Kartierungskamera
| Technische Angaben | Werte |
|---|---|
| Sensor | 4/3 CMOS, Effektive Pixel: 20 MP |
| Objektiv | Sichtfeld: 84° Formatäquivalent: 24 mm Blende: f/2,8 bis f/11 Fokuspunkte: 1 m bis ∞ (mit Autofokus) |
| Verschlusszeit | Mechanischer Verschluss: 2–1/2000 s Elektronischer Verschluss: 2 bis 1/8000 s |
| Zahl der Auslösungen | 200000 |
| Bildformat | 5280 × 3956 (4:3) |
| Fotomodi | Einzelaufnahme: 20 MP Zeitgesteuert: 20 MP JPEG-Zeitintervall: 0,7/1/2/3/5/7/10/15/20/30/60 s RAW/JPEG + RAW-Zeitintervall: 2/3/5/7/10/15/20/30/60 s |
| Videocodec und Auflösung | H.264, H.265 4K: 3840 × 2160 bei 30 fps FHD: 1.920 × 1.080 bei 30 fps |
| ISO | Video: 100-6400 Foto: 100 bis 6400 |
| Video-Bitrate: | 4K: 85 Mbit/s FHD: 30 Mbit/s |
| Unterstützte Dateisysteme | exFAT |
| Fotoformat | JPEG/DNG (RAW) |
| Videoformat | MP4 (MPEG-4 AVC/H.264 oder HEVC/H.265) |
LiDAR
| Technische Angaben | Werte |
|---|---|
| Präzision der Entfernungsmessung (Effektivwert 1 σ) | 2 cm bei 150 m |
| Maximale Rückläufe | 5 |
| Scan-Modi | Nicht-repetitives Scanmuster, repetitives Scanmuster |
| Sichtfeld | Wiederholende Abtastmuster: Horizontal 70°, Vertikal 3° Nicht wiederholende Abtastmuster: Horizontal: 70°, Vertikal: 75° |
| Minimaler Erkennungsbereich | 3 m |
| Laserstrahldivergenz | Horizontal 0,2 mrad, vertikal 0,6 mrad |
| Laserwellenlänge | 905 nm |
| Laserpunktgröße | Horizontal 4 cm, vertikal 12 cm bei 100 m (FWHM) |
| Laserplus-Emissionsfrequenz | 240 kHz |
| Laserklasse | 1 (nach IEC/EN 60825-1:2014) |
| Erreichbarer Emissionsgrenzwert (AEL) | 233,59 nJ |
| Referenzblende | Effektive Blende: 23,85 mm (entspricht kreisförmig) |
| Maximale Laserimpuls-Emissionsleistung innerhalb von 5 Nanosekunden | 46,718 W |
Gimbal
| Technische Angaben | Werte |
|---|---|
| Stabilisierungssysteme | 3-Achsen (Neigen, Rollen, Schwenken) |
| Winkelschwingungsbereich | 0,01° |
| Montieren | Abnehmbarer DJI SKYPORT |
| Mechanischer Bereich | Neigen: -143° bis +43° Schwenkachse: ±105° |
| Steuerbarer Bereich | Neigen: -120° bis +30° Schwenkachse: ±90° |
| Betriebsmodi | Folgen/Frei/Neu zentrieren |
Speichermedien
| Technische Angaben | Werte |
|---|---|
| Speicherung von Rohdaten | Foto / IMU / Punktwolke / GNSS / Kalibrierungsdateien |
| Punktwolkendatenspeicherung | Speicherung von Echtzeit-Modellierungsdaten |
| Unterstützte microSD-Karten | microSD: Sequentielle Schreibgeschwindigkeit von 50 MB/s oder mehr und UHS-I Geschwindigkeitsklasse 3 oder höher; Maximale Kapazität: 256 GB Verwenden Sie empfohlene microSD-Speicherkarten. |
| Empfohlene microSD-Karten | Lexar 1066x 64 GB U3 A2 V30 microSDXC Lexar 1066x 128 GB U3 A2 V30 microSDXC Kingston Canvas Go! Plus 128 GB U3 A2 V30 microSDXC Lexar 1066x 256 GB U3 A2 V30 microSDXC |
Nachbearbeitung
| Technische Angaben | Werte |
|---|---|
| Software | DJI Terra |
| Datenformate | DJI Terra unterstützte das Exportieren von Punktwolkenmodellen in den folgenden Formaten: PNTS/LAS/PLY/PCD/S3MB |
Besser beraten als Anwender
Wenn Sie sich für unser Angebot interessieren oder mehr über die DJI Matrice 350 RTK erfahren möchten, dann rufen Sie uns noch heute an und vereinbaren einen kostenlosen und unverbindlichen Beratungstermin für Sie. Wir werden alle Ihre Fragen beantworten. Als Händler und gleichzeitig Anwender sind wir gut aufgestellt, um Sie auch nach dem Kauf zu unterstützen.
