TitleTrimble DA2 Catalyst & DotProduct – Präzision & Effizienz in der Vermessungstechnologie
Der Trimble DA2 Catalyst in Kombination mit der Software von DotProduct bietet eine leistungsstarke Lösung für die Erfassung, Verarbeitung und Integration von 3D-Daten.
Diese Kombination ermöglicht die Nutzung hochpräziser GNSS-Positionierung für die 3D-Datenerfassung, was besonders für Anwendungen in der Bauvermessung, Kartierung und Inspektion von Infrastrukturen vorteilhaft ist.
TitleInnovative Vermessung: Trimble DA2 Catalyst & DotProduct im Einsatz
Mit der zunehmenden Komplexität moderner Infrastrukturen und dem wachsenden Bedarf an präziser Vermessungstechnologie wurden innovative Lösungen entwickelt, um diesen Anforderungen gerecht zu werden. Zwei herausragende Werkzeuge in diesem Bereich sind der Trimble DA2 Catalyst, ein hochpräziser GNSS-Empfänger, und die DotProduct-Software, die auf die Erfassung von 3D-Daten spezialisiert ist. In Kombination ermöglichen sie eine präzise Verortung von Strukturen sowie deren dreidimensionale Abbildung, was für zahlreiche Anwendungen, insbesondere in der Vermessung, dem Bauwesen und der Instandhaltung von Infrastrukturen, von sehr großem Wert ist.
TitleDer Trimble DA2 Catalyst

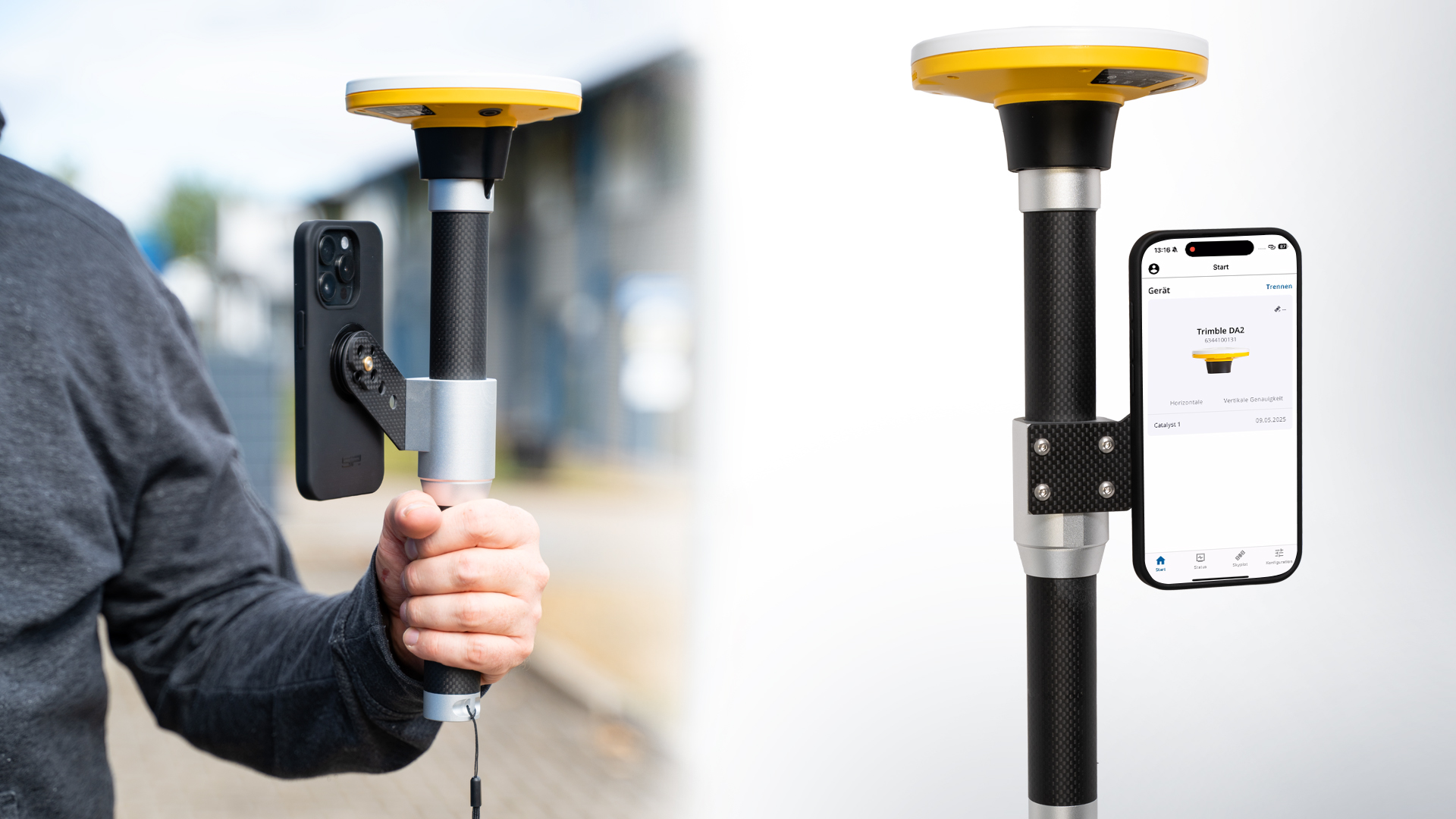

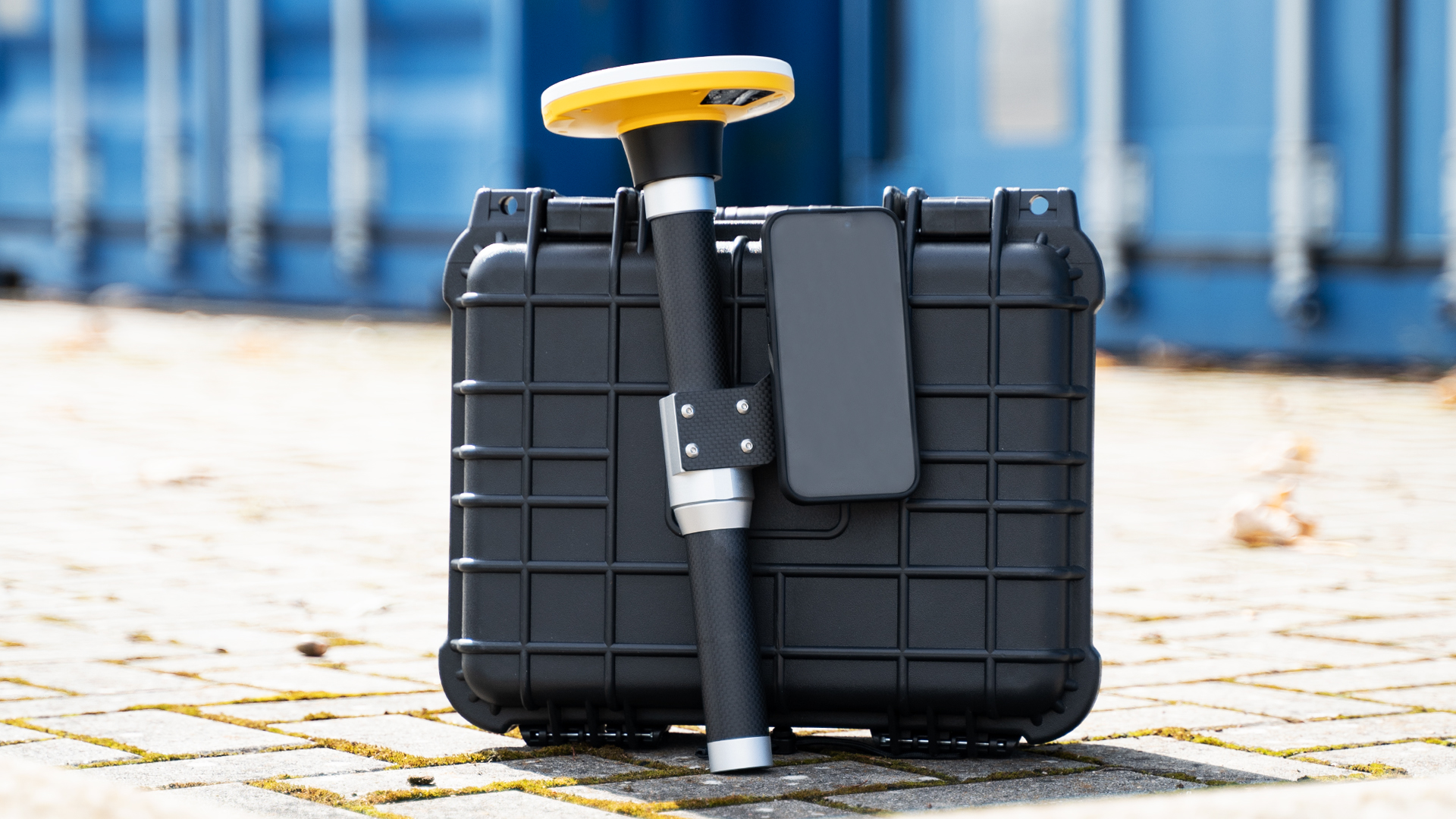

Der Trimble DA2 Catalyst ist ein mobiler GNSS-Empfänger, der hochpräzise Positionsdaten liefert. Diese Lösung ist besonders flexibel, da sie in Verbindung mit Smartphones oder Tablets eingesetzt werden kann und dabei durch RTK-Korrekturdaten (Real-Time Kinematic) zentimetergenaue Ergebnisse liefert. Der DA2 Catalyst greift auf eine Vielzahl von Satellitensystemen zurück, darunter GPS, GLONASS, Galileo und BeiDou, um eine hohe Genauigkeit der Positionsbestimmung sicherzustellen.
Die Kernfunktion des DA2 Catalyst ist die Bereitstellung von exakten Geokoordinaten, die für Vermessungen im Bauwesen, in der Landwirtschaft und der Infrastrukturverwaltung essenziell sind. Die mobile Anwendung von Trimble Catalyst erleichtert die Erfassung von GNSS-Daten in Echtzeit, ohne dass umfangreiche Ausrüstung benötigt wird. Dadurch wird die traditionelle Vermessungstechnologie revolutioniert, da sie nicht nur präzise, sondern auch zugänglich und benutzerfreundlich ist.
TitleDotProduct's Dot3D

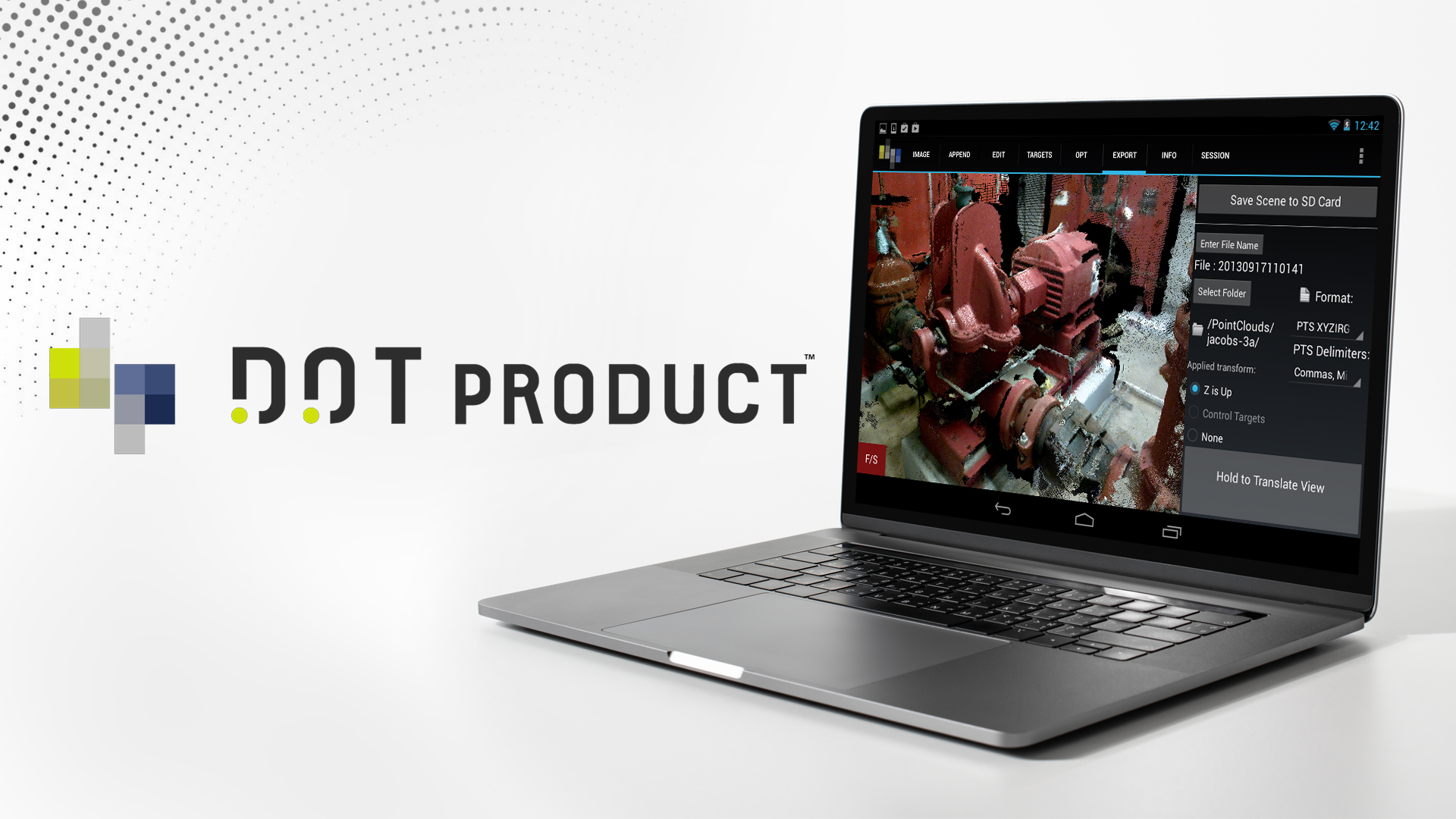

Die DotProduct-Software Dot3D ermöglicht die Erstellung von 3D-Punktwolken mithilfe von 3D-Kameras, wie beispielsweise Intel RealSense oder anderen Tiefensensoren. Eine Punktwolke besteht aus Tausenden von Messpunkten, die die Oberflächen von Objekten oder Strukturen im Raum abbilden. Diese Daten sind besonders wertvoll für die Erstellung dreidimensionaler Modelle, die reale Umgebungen und Strukturen detailliert darstellen.
Die Echtzeitverarbeitung der erfassten Punktwolken macht DotProduct zu einem effizienten Werkzeug für Fachleute, die 3D-Daten schnell und präzise erfassen müssen. Die gewonnenen Daten lassen sich problemlos in verschiedene Softwarelösungen für Vermessung, Bauplanung und Inspektion integrieren, was die Nutzung und Visualisierung der Daten vereinfacht.
TitleKombination von Trimble DA2 Catalyst & DotProduct
Die Kombination des Trimble DA2 Catalyst mit der DotProduct-Software bietet zahlreiche Vorteile für die Vermessung und das Infrastrukturmanagement. Zusammen ermöglichen sie nicht nur die präzise Verortung von Strukturen, sondern auch die Erstellung von realitätsgetreuen 3D-Modellen.
Im Video präsentieren wir Ihnen das Scanning-Kit und erklären seine Funktionsweise.
TitleVielseitige Anwendungsmöglichkeiten
Der Trimble DA2 Catalyst in Kombination mit der Software von DotProduct bietet eine leistungsstarke Lösung für die Erfassung, Verarbeitung und Integration von 3D-Daten.
Diese Kombination ermöglicht die Nutzung hochpräziser GNSS-Positionierung für die 3D-Datenerfassung, was besonders für Anwendungen in der Bauvermessung, Kartierung und Inspektion von Infrastrukturen vorteilhaft ist.
TitleIntegration von Trimble DA2 Catalyst & DotProduct
Der Trimble DA2 Catalyst ist ein GNSS-Empfänger, der zentimetergenaue Positionierungsdaten liefert. In der Kombination mit DotProduct wird der DA2 verwendet, um GNSS-Daten für die 3D-Punktwolken zu ergänzen und hochgenaue Geopositionen in die Erfassung zu integrieren.
DotProduct bietet Software für die Erfassung von 3D-Daten durch den Einsatz von Mobilgeräten (wie Tablets) mit integrierten oder angeschlossenen 3D-Kameras. Diese Technologie erstellt Punktwolken, die komplexe Strukturen und Umgebungen in einer detaillierten 3D-Darstellung erfassen.
Die Kombination dieser Technologien ist nützlich, weil sie 3D-Daten mit hochpräzisen GNSS-Koordinaten anreichert. Dadurch lässt sich nicht nur die Geometrie eines Objekts oder einer Umgebung erfassen, sondern auch die exakte Position in einem geodätischen System bestimmen.
Diese Integration eignet sich besonders gut für eine Vielzahl von Anwendungen in der Vermessung und im Bauwesen.
TitleBauwesen & Baustellenvermessung

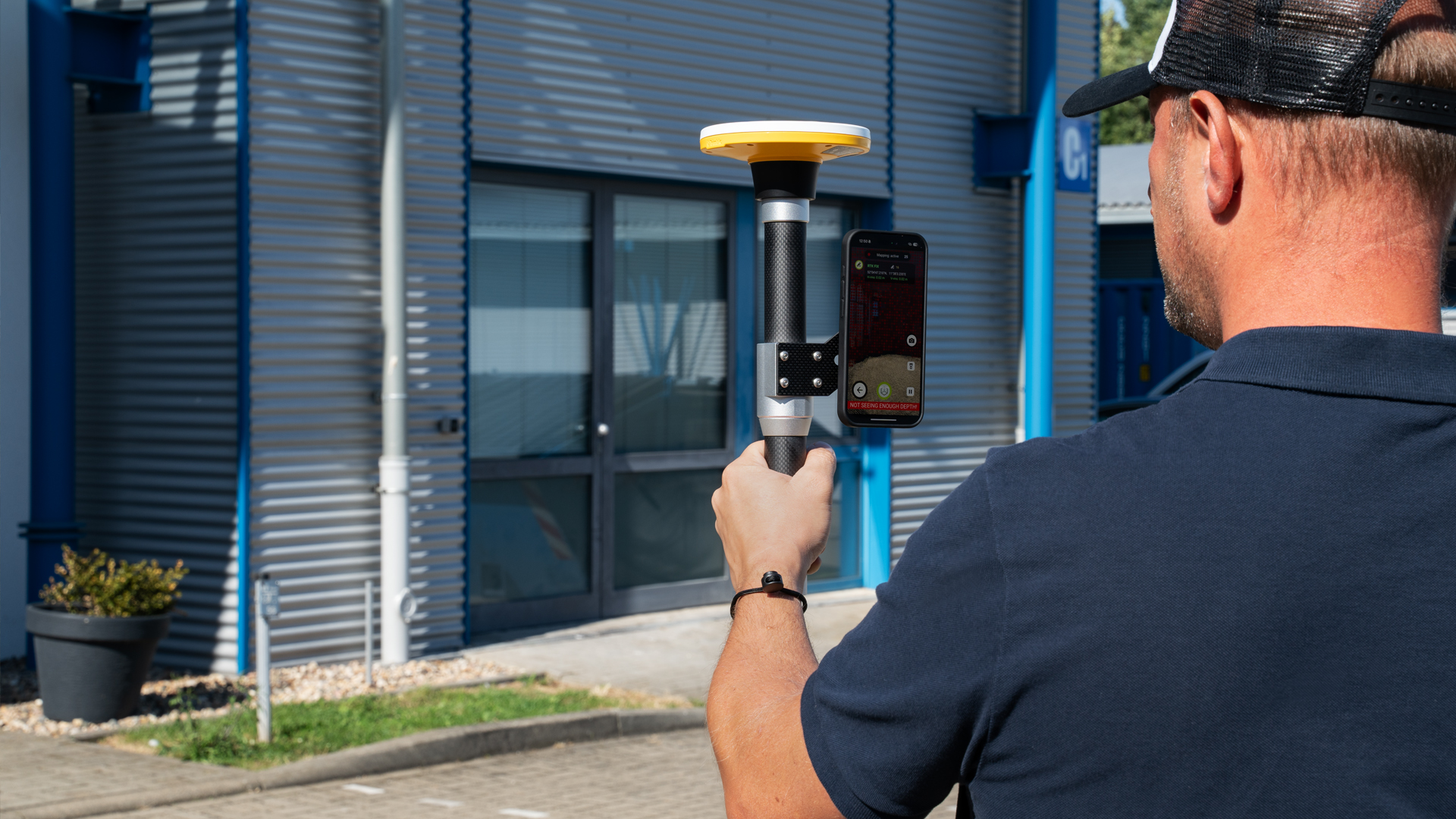

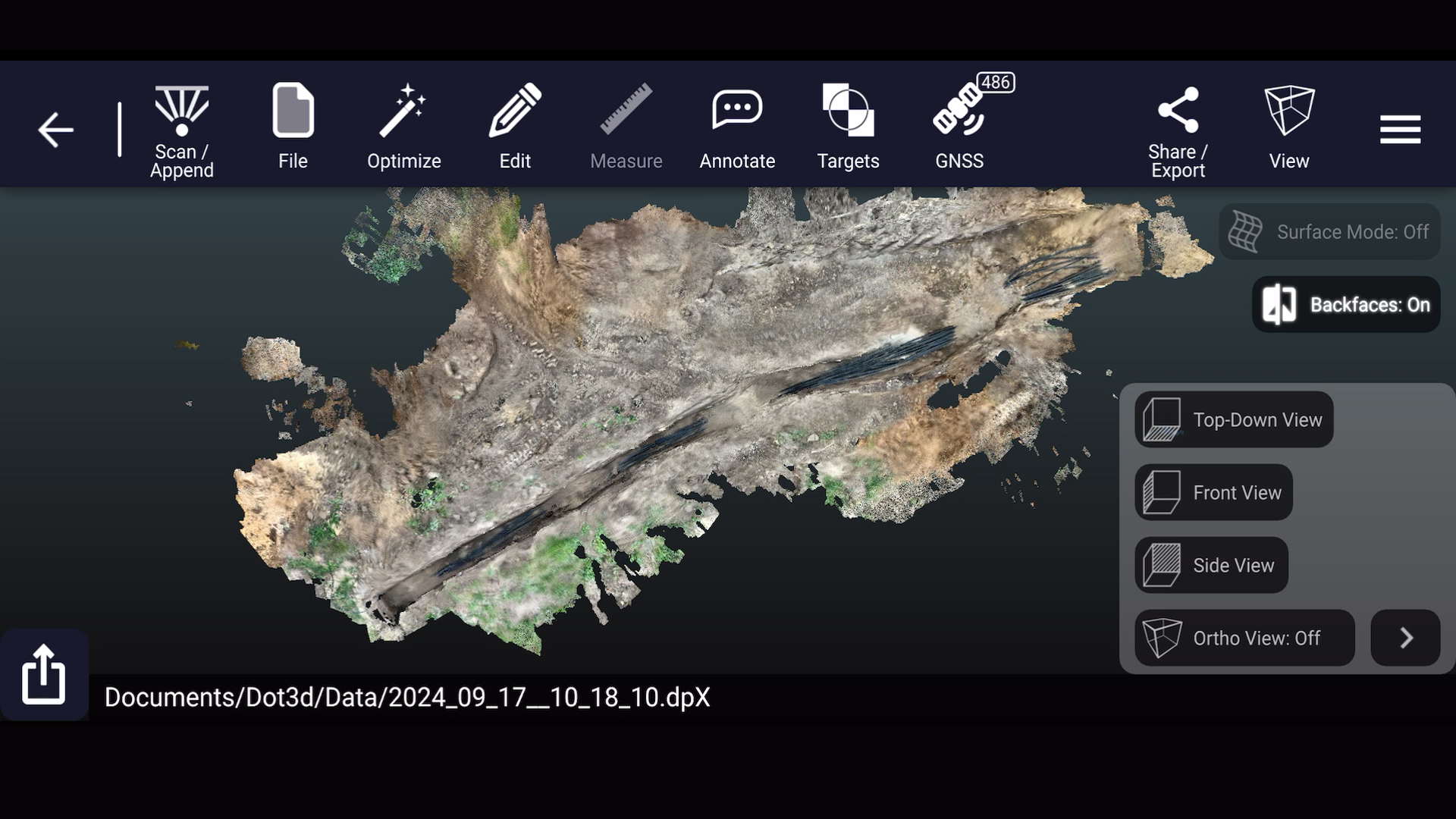

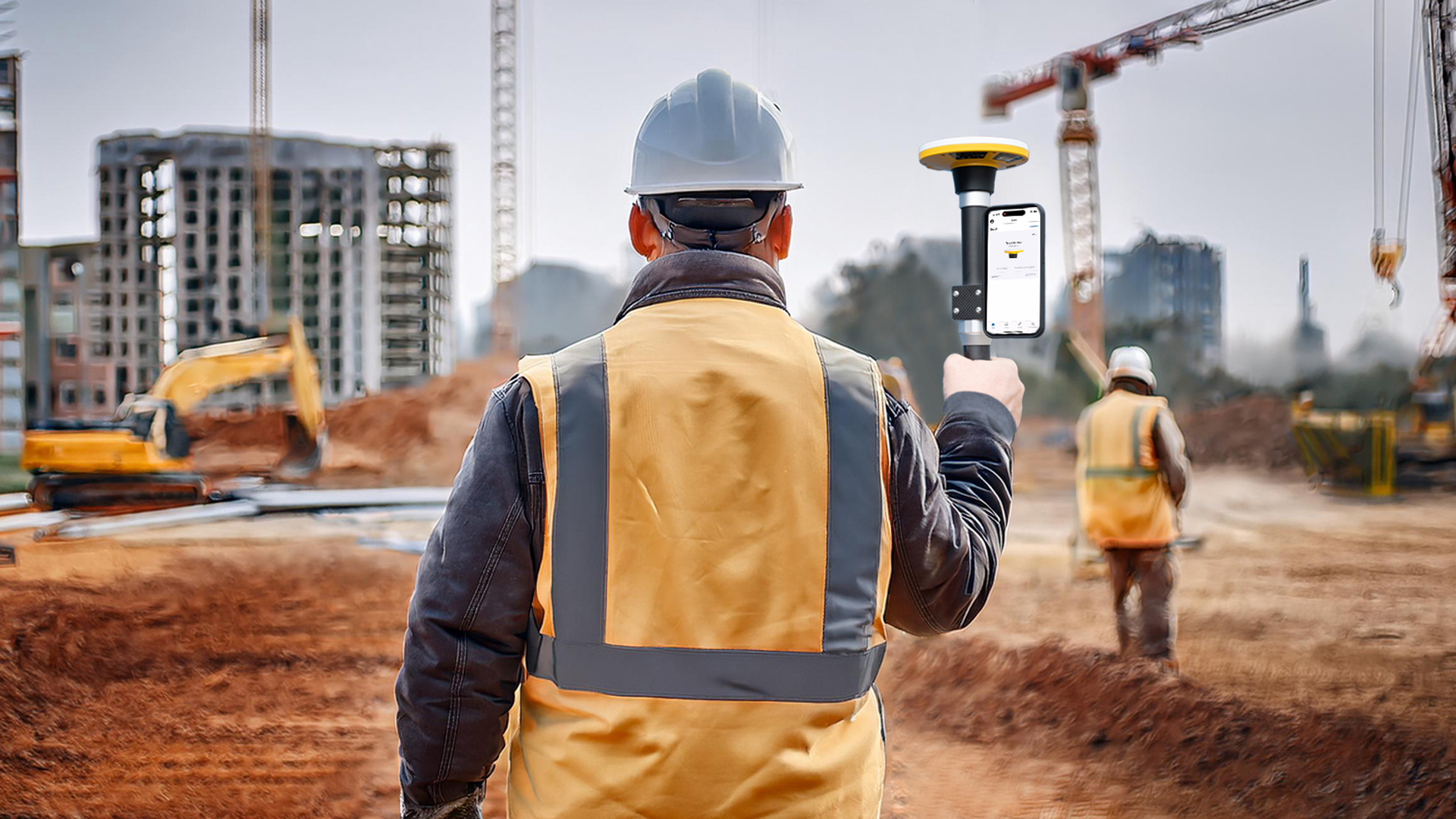

Trimble DA2 liefert präzise Positionsdaten für Punktwolken, die von der DotProduct-Software erstellt werden. Dies ermöglicht eine genaue Platzierung der 3D-Modelle in einem geodätischen Koordinatensystem.
Die Kombination ermöglicht Bauleitern und Ingenieuren, den Fortschritt auf Baustellen zu verfolgen, indem sie 3D-Daten in Echtzeit erfassen und mit den genauen globalen Koordinaten abgleichen.
Durch die präzise GNSS-Positionierung kann man Bauwerksstandorte, Konstruktionsdetails und geplante Absteckungen direkt mit den erfassten 3D-Daten vergleichen.
TitleBestandsaufnahme & Inspektionen

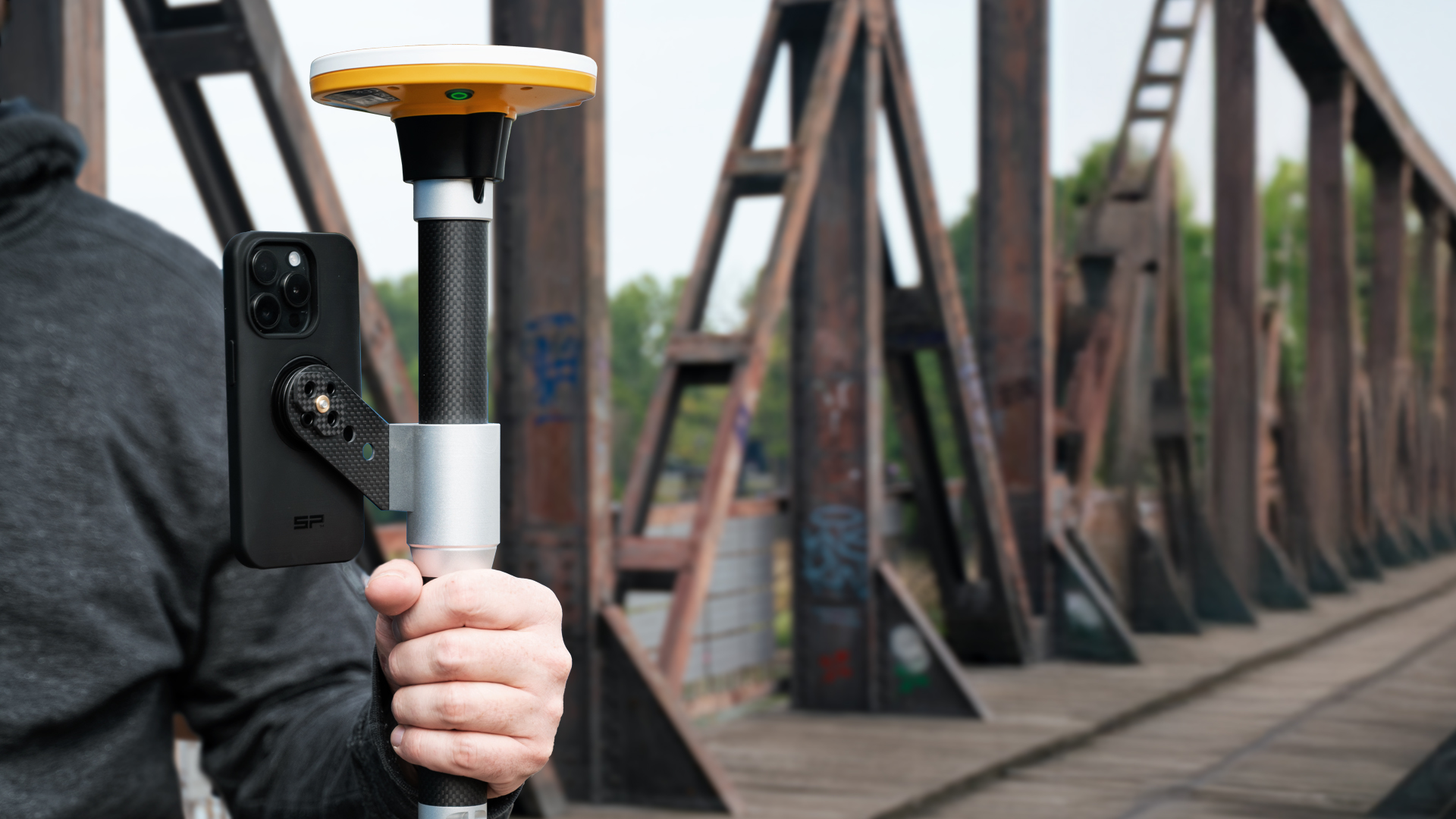

In der Infrastrukturüberwachung, z. B. bei Brücken, Straßen oder Versorgungsleitungen, können Vermessungsteams mithilfe der DotProduct-Software detaillierte 3D-Aufnahmen erstellen und diese mit den genauen geographischen Koordinaten des Trimble DA2 Catalyst ergänzen.
Dadurch werden Bestandsaufnahmen, Inspektionen und Planungen auf einer präzisen, realitätsgetreuen Basis erstellt, was die Erkennung von Abweichungen oder Beschädigungen erleichtert.
TitleKartierung & GIS
In der Geodatenverarbeitung kann die Kombination aus Trimble DA2 Catalyst und DotProduct genutzt werden, um 3D-Kartierungen von komplexen Geländen und Bauwerken zu erstellen.
Die Punktwolken, die durch DotProduct erzeugt werden, können zentimetergenaue GNSS-Daten enthalten, wodurch sie direkt in Geoinformationssysteme (GIS) integriert werden können. Dies ermöglicht eine effizientere Analyse und Entscheidungsfindung in Bereichen wie Stadtplanung oder Umweltüberwachung.
TitleAs-built-Dokumentation
Architekten und Ingenieure können den Trimble DA2 Catalyst mit DotProduct verwenden, um präzise 3D-Scans von bestehenden Bauwerken zu erstellen. Diese Daten werden häufig für die As-built-Dokumentation verwendet, um zu überprüfen, ob das Bauwerk gemäß den Bauplänen errichtet wurde.
Die Verknüpfung der 3D-Punktwolken mit exakten geographischen Koordinaten erleichtert es, diese Daten in CAD-Software oder andere Planungswerkzeuge zu integrieren.
TitleArchäologie & Kulturerbemanagement

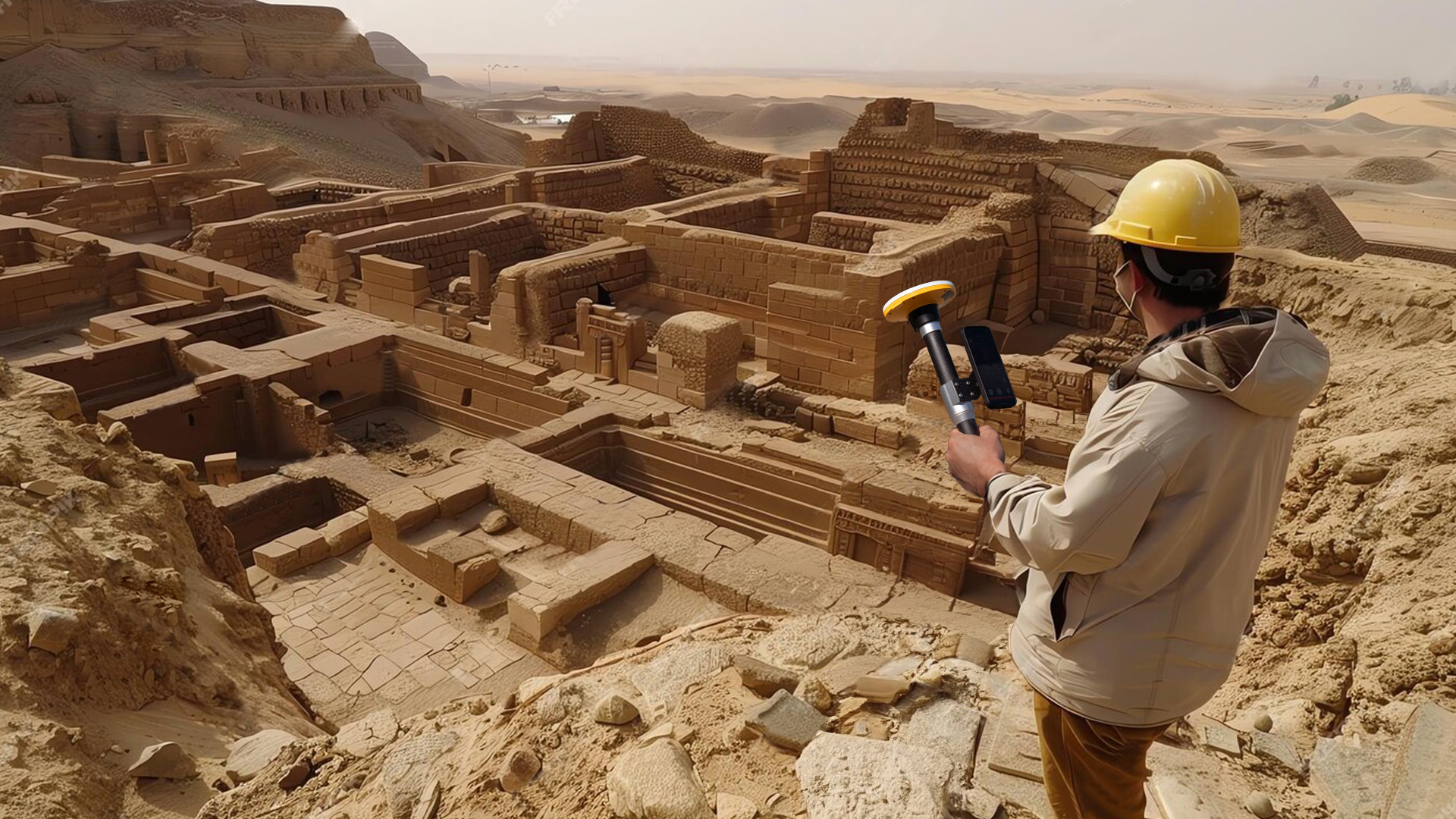

In der Archäologie wird der Trimble DA2 Catalyst verwendet, um archäologische Stätten genau zu kartieren und zu dokumentieren. Mit seiner Hilfe können Archäologen die exakte Lage von Funden, Grabungen und historischen Strukturen bestimmen. Dies ist entscheidend für die Dokumentation und den Schutz von Kulturerbestätten, da genaue geographische Daten über die Lage und den Zustand dieser Stätten gesammelt werden können.
Weiterhin hilft die Anwendung mit DotProduct dabei, farbige 3D-Modelle zu konzipieren für virtuelle Rundgänge und Präsentationen.
TitleEnergie- & Versorgungsunternehmen

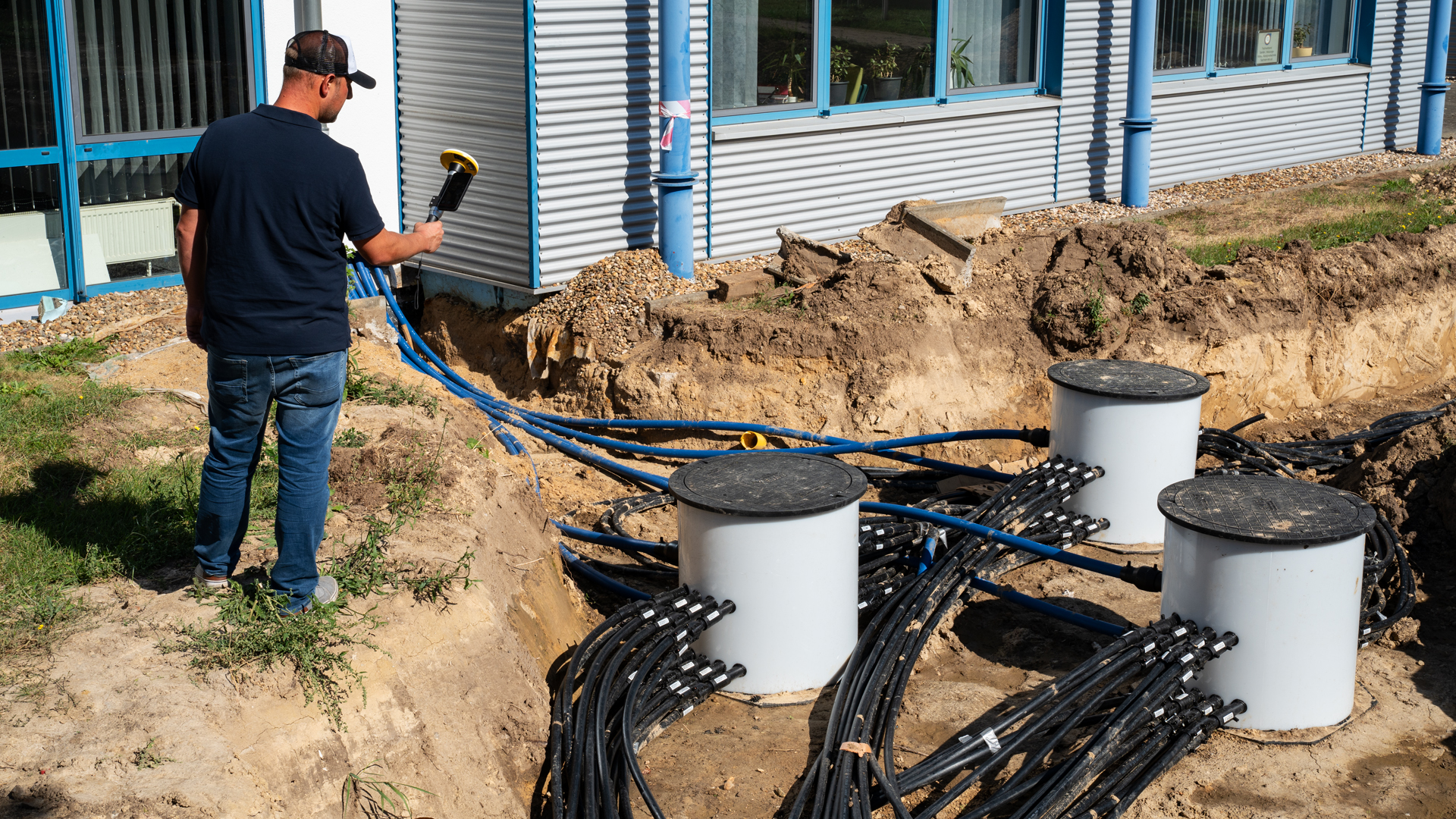

Versorgungsunternehmen wie Strom-, Gas- und Wasserversorger nutzen den DA2 Catalyst, um ihre Infrastrukturen zu überwachen und zu verwalten. Die Verortung von Rohrleitungen, Kabeln und anderen unterirdischen Strukturen kann mithilfe des DA2 Catalyst effizient durchgeführt werden. Dies hilft, Schäden bei Bauarbeiten zu vermeiden und die Wartung der Infrastruktur zu optimieren.
Bei der Verortung von unterirdischen Infrastrukturen können die erfassten Daten mit DotProduct 3D-Punktwolken erstellt werden, um eine realitätsgetreue Visualisierung der Strukturen zu liefern, die dann in Planungssoftware oder GIS-Systeme integriert werden kann.
TitleFortschrittliche Vermessungstechnologie
Die Integration moderner Technologien in die Vermessung und Infrastrukturverwaltung hat in den letzten Jahren rasante Fortschritte gemacht.
Eine besonders leistungsstarke Kombination stellt der Trimble DA2 Catalyst, ein hochpräziser GNSS-Empfänger, und die DotProduct-Software, ein Werkzeug zur Erfassung von 3D-Daten, dar.
Diese beiden Technologien arbeiten zusammen, um exakte Positionierungsdaten und dreidimensionale Abbildungen von Strukturen zu erstellen.
TitleFunktionsweise des Trimble DA2 Catalyst

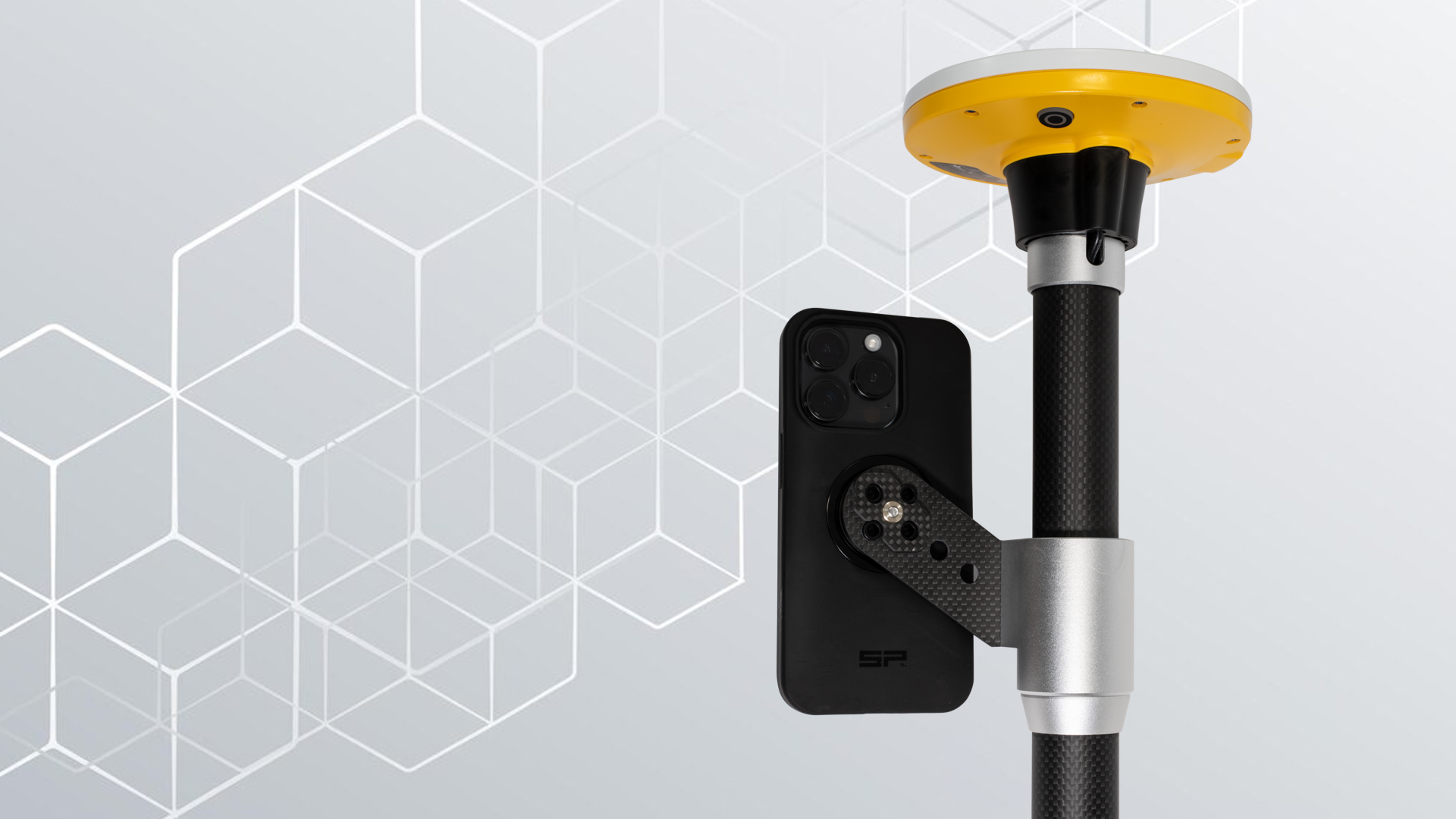

Der Trimble DA2 Catalyst ist ein kompakter, tragbarer GNSS-Empfänger, der mit modernen mobilen Geräten wie Smartphones und Tablets verbunden werden kann. Seine zentrale Funktion besteht darin, hochpräzise GNSS-Positionsdaten zu liefern, die mit submeter- bis zentimetergenauer Genauigkeit bereitgestellt werden können. Diese Genauigkeit wird durch den Einsatz von RTK-Korrekturdaten (Real-Time Kinematic) und dem Zugang zu verschiedenen Satellitennavigationssystemen wie GPS, GLONASS, Galileo und BeiDou erreicht. Der DA2 Catalyst verarbeitet die empfangenen GNSS-Signale, um sie mit Korrekturdaten abzugleichen und so die Position des Nutzers in einem geodätischen Koordinatensystem präzise zu bestimmen.
Der Hauptvorteil des Trimble DA2 Catalyst liegt in seiner Flexibilität und Benutzerfreundlichkeit. Nutzer können das Gerät mit einem mobilen Endgerät und der Trimble Catalyst-App koppeln, um GNSS-Daten in Echtzeit zu erfassen.
TitleFunktionsweise von DotProduct
Die DotProduct-Software ist eine leistungsfähige Lösung zur Erfassung von 3D-Daten in Form von Punktwolken. Punktwolken bestehen aus einer großen Anzahl von Messpunkten, die die Oberfläche von Objekten oder Strukturen digital abbilden. Diese Punkte enthalten Informationen über die Koordinaten in einem dreidimensionalen Raum und bilden eine Grundlage für die Erstellung von 3D-Modellen.
Erfasste Scandaten werden mit DotProduct in Echtzeit verarbeitet und auf dem mobilen Endgerät dargestellt. Punktwolken können exportiert und in verschiedene Planungssoftware oder Geoinformationssysteme (GIS) eingebunden werden. Dadurch lassen sich reale physische Umgebungen präzise und schnell erfassen.
TitleKombination von Trimble DA2 Catalyst & DotProduct
Die Kombination der hochpräzisen GNSS-Daten des Trimble DA2 Catalyst mit den 3D-Daten von DotProduct bietet zahlreiche Vorteile für Fachleute in verschiedenen Branchen.
Diese Verbindung ermöglicht es, dreidimensionale Punktwolken exakt georeferenziert in einem globalen Koordinatensystem darzustellen.
TitleVorteile der Kombination
- Präzise Verortung von Strukturen
Durch die Integration von GNSS-Daten in die Punktwolken von DotProduct können erfasste 3D-Modelle auf den Zentimeter genau mit ihrer geografischen Lage verknüpft werden. Dies ist besonders wertvoll für Versorgungsunternehmen, die unterirdische Infrastrukturen wie Rohre und Kabel kartieren müssen. Mit dieser Technologie können Unternehmen sicherstellen, dass alle erfassten Strukturen exakt auf Karten und in GIS-Systemen abgebildet werden. Dies trägt erheblich zur Schadensvermeidung bei Bauarbeiten bei, da die genaue Lage der Infrastruktur bekannt ist und versehentliche Beschädigungen vermieden werden können.
- Effizienzsteigerung bei Wartung & Inspektion
Die Kombination aus zentimetergenauen GNSS-Daten und detaillierten 3D-Punktwolken erleichtert die Planung und Durchführung von Wartungs- und Inspektionsarbeiten erheblich. Unternehmen können präzise Inspektionsdaten erfassen, die den Zustand von Infrastrukturen wie Rohrleitungen, Stromkabeln oder Brücken visualisieren. Die Georeferenzierung dieser Daten ermöglicht eine gezielte und effiziente Instandhaltung, da Techniker genau wissen, wo sich Problemstellen befinden und welche Maßnahmen ergriffen werden müssen. Dies reduziert den Zeitaufwand für Inspektionen und minimiert gleichzeitig das Risiko von Ausfällen.
- Echtzeit-Datenerfassung & Mobilität
Ein wesentlicher Vorteil dieser Technologien ist ihre Mobilität und die Möglichkeit, Daten in Echtzeit zu erfassen. Beide Systeme – der Trimble DA2 Catalyst und DotProduct – können mit einem mobilen Gerät verwendet werden, was eine flexible und ortsunabhängige Nutzung ermöglicht. Dies ist besonders wichtig in Bereichen wie dem Bauwesen, wo Vermessungsteams schnell und effizient reagieren müssen. Zudem können Bauleiter und Ingenieure die Daten direkt vor Ort überprüfen und in Echtzeit Entscheidungen treffen, was die Projektgeschwindigkeit deutlich erhöht.
TitlePositive Integration von DotProduct in Trimble DA2 Catalyst
Die Integration von DotProduct in das Trimble DA2 Catalyst System erweist sich als besonders vorteilhaft, da beide Technologien nahtlos zusammenarbeiten. Die hochpräzisen GNSS-Daten des DA2 Catalyst ergänzen die 3D-Punktwolken von DotProduct, indem sie diesen eine georeferenzierte Dimension hinzufügen. Dadurch werden die Punktwolken nicht nur als isolierte 3D-Darstellungen genutzt, sondern können in geodätischen Systemen platziert werden, was ihre Anwendbarkeit erheblich erweitert.
Ein weiterer Vorteil ist die Benutzerfreundlichkeit beider Systeme. Die mobile Anwendung von Trimble Catalyst und die Echtzeit-Verarbeitung von DotProduct machen es einfach, vor Ort präzise Daten zu erfassen, ohne dass umfangreiche Nachbearbeitung erforderlich ist. Dies spart Zeit und verringert die Komplexität bei der Erfassung und Verwaltung von Geodaten.
Darüber hinaus können die gesammelten Daten leicht in andere Planungs- und Analyseplattformen integriert werden. Die Punktwolken von DotProduct lassen sich problemlos in CAD-Software, GIS-Systeme oder Building Information Modeling (BIM) importieren, was die Planung und Verwaltung von Bau- und Infrastrukturprojekten erheblich erleichtert.
TitleSpezifikationen
GNSS-Leistungsfähigkeit
| Lagegenauigkeit | Höhengenauigkeit | Positionierungsrate | |
|---|---|---|---|
| SBAS | 0,6 m (Std. Abw.) | 1,2 m (Std. Abw.) | - |
| Code-differentielle DGPS-Positionsgenauigkeit | 0,3 m + 1 ppm (Std. Abw.) | 0,6 m + 1 ppm (Std. Abw.) | - |
| Einzelne Basislinie (<30 km) RTK | 10 mm + 0,5 ppm (Std. Abw.) | 20 mm + 0,5 ppm (Std. Abw.) | - |
| Netzwerk-RTK | 10 mm + 0,5 ppm (Std. Abw.) | 20 mm + 0,5 ppm (Std. Abw.) | - |
| Trimble RTX (über Trimble Corrections ub) | 2 cm (Std. Abw.) | 5 cm (Std. Abw.) | 1 Hz, 5 Hz, 10 Hz |
Statische GNSS-Vermessung
Statisch und kurzzeitstatisch (Fast Static)
Lage: 3 mm + 0,5 ppm RMS
Höhe: 5 mm + 0,5 ppm RMS
Post-Processing-Kinematik Zentimeter-/Dezimeterkonfigurationen
Horizontale Genauigkeit: 10 mm + 1 ppm RMS
Vertikale Genauigkeit: 20 mm + 1 ppm RMS
Signalverfolgung
- Trimble ProPoint GNSS Positionierungstechnologie für gesteigerte Genauigkeit und Produktivität unter herausfordernden GNSS-Bedingungen
- GPS: L1C/A, L2C, L5
- GLONASS L1C/A, L2C/A
- SBAS: L1C/A, L2C, L5
- Galileo: E1, E5A
- BeiDou: B1l,B1C, B2A
- QZSS: L1C/A, L2C, L5
- NacIC (IRNSS): L5
- Digitale Kanäle: Alle unterstützten Signale im Sichtfeld, softwaregesteuert
| Mechanische Daten und Kommunikationen | |
|---|---|
| Mechanische Daten | |
| Maße (Durchmesser x Höhe) | 128 x 55 mm |
| Gewicht | 330 g |
| Schutzgrad | IP65 (staubdicht, regendicht) |
| Fall, Stoß & Vibration | Übersteht ein Abkippen aus 2 m Höhe. Übersteht einen freien Fall aus 1,2 m Höhe auf Beton. Übersteht Vibrationen & mechanische Stöße (MIL-STD-810G Testmethode) |
| Unterstützte Plattformen | |
| Android | Android 5.0 (Pie) und höher |
| iOS | iOS 13.0 und höher |
| Kommunikationen/Verbindungen | |
| Bluetooth | 4.2 |
| Apple | Zertifizierung: "Made for iOS" |
| Anschlüsse | USB-A (nur Strom) |
| Datenprotokolle | NTRIP, VRS, RTCM 3.2 MSM, CMRx, DCOL |
| Positionsausgabe | NMEA (LLH), DCOL; Android-Standorterkennung, Apple-Standorterkennung, Android-Standorterkennungs-Extras |
| Akku und Stromversorgung (Externer USB-Akkupack erforderlich) | |
| Externer Stromversorgungseingang | USB-A (5V, 1A) |
| Stromverbrauch | 2,0 bis 2,5 W |
| Umweltbedingungen | |
| Umgebungstemperatur im Betrieb | -20°C bis +60°C |
| Lagertemperatur | -40°C bis +70°C |
| Feuchtigkeit im Betrieb | 95% relative Feuchtigkeit, nicht kondensierend |
| Betriebshöhe | Getestet bis 9000 m |
