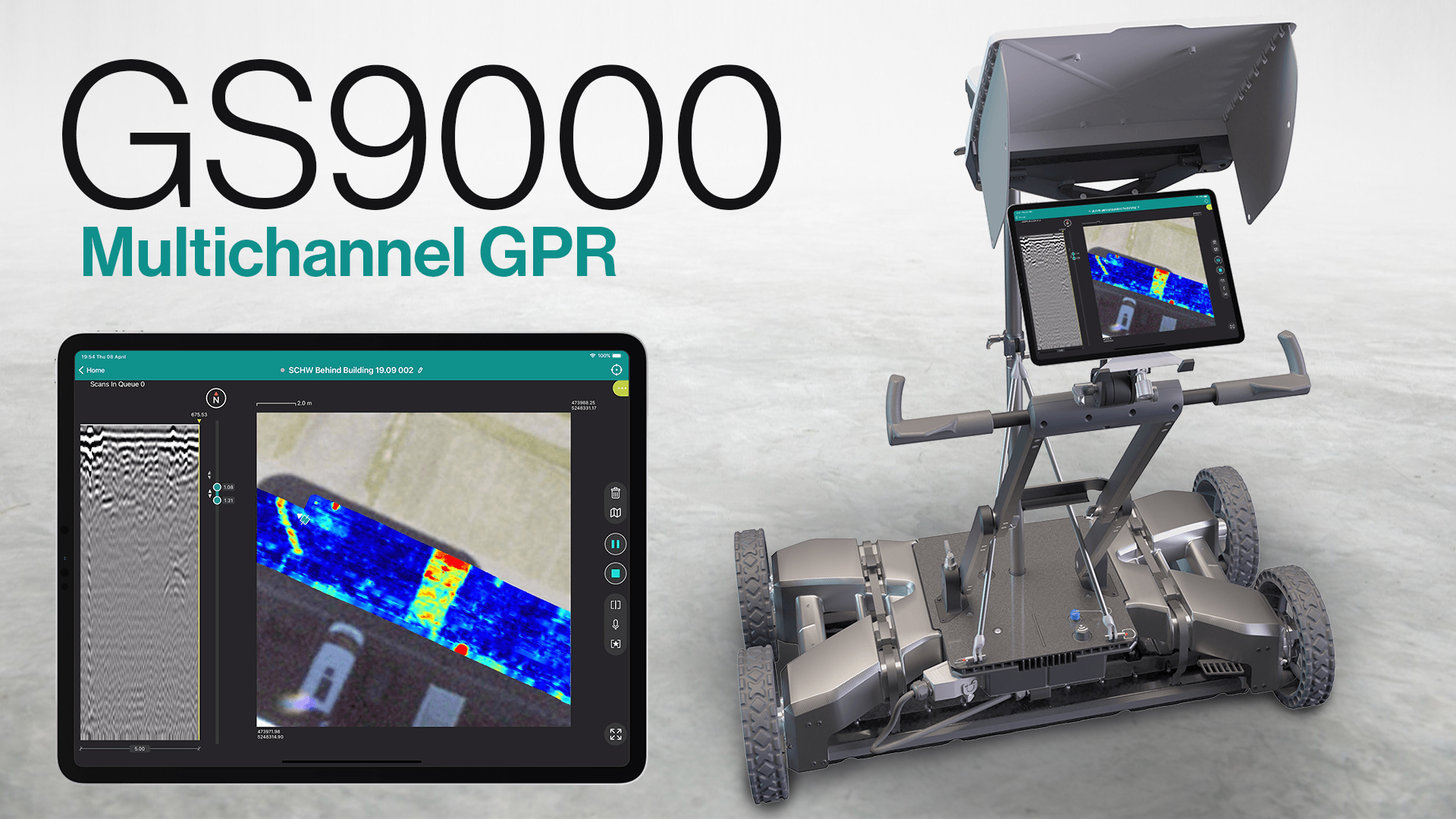

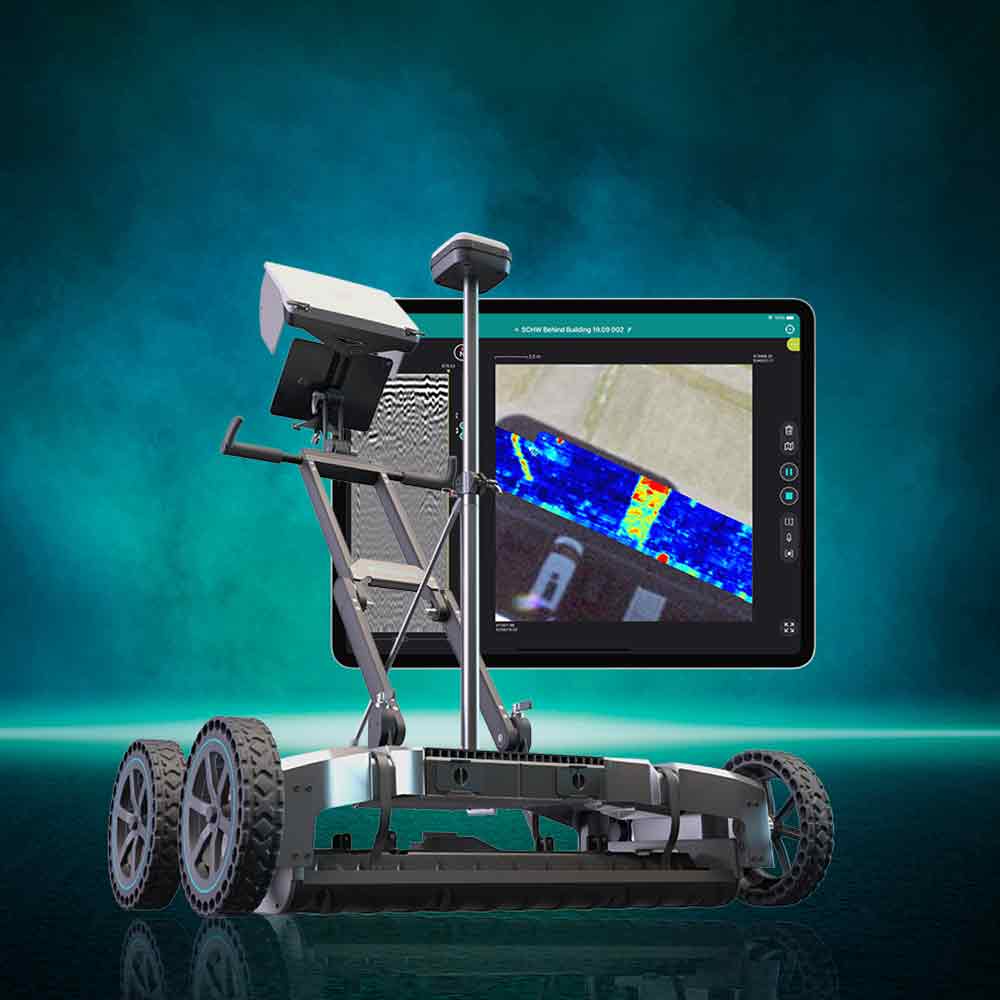

Proceq GS9000
TitleGS9000 Multichannel-Bodenradar
Sie brauchen Daten vom Untergrund einer Straße, ohne diese dabei zu zerstören? Dann ist das GS900 Mehrkanal-Bodenradar genau das Richtige für Sie.
Mit den neuen GX-Array-Modulen können Sie den Untergrund in kürzester Zeit hochgenau erfassen und die Daten in Echtzeit auf dem iPad betrachten. Außerdem gibt es eine größere Arbeitsfläche, so dass Sie jetzt noch schneller mehr Daten erfassen können.

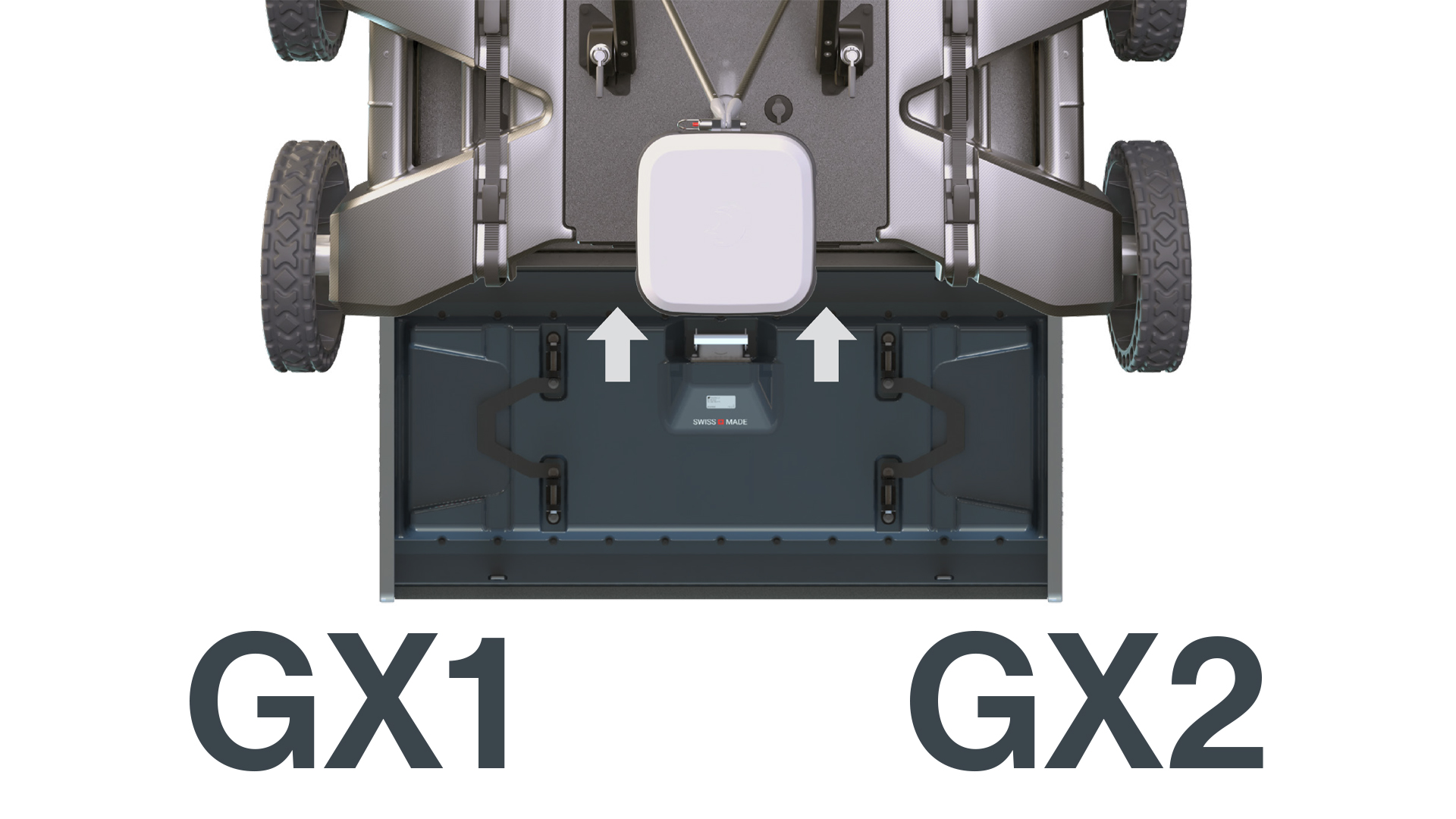

TitleAustauschbare Sensormodule
Screening Eagle hat für den GS9000 zwei GPR-Array-Module (GX1 und GX2) mit der neuen Mehrkanaltechnologie entwickelt, um ein breiteres Anwendungsspektrum zu ermöglichen.
GX1 GPR-Array-Modul
Das GX1-Modul ist für hochfrequente GPR-Anwendungen wie z. B. Brückeninspektionen oder Asphaltschichtprüfungen vorgesehen. Mit diesem Modul, das über 50 Kanäle und eine Frequenz von 500 – 3.000 MHz verfügt, wird eine sehr hohe Auflösung insbesondere in den ersten Metern erreicht.
GX2 GPR-Array-Modul
Im Gegensatz zum GX1 ist das GX2-Modul eher für tiefere Inspektionen geeignet, wie z. B. die Kartierung von unterirdischen Versorgungsleitungen oder archäologische Erkundungen. Mit dem GX2, das über 11 Kanäle und eine Frequenz von 30 – 750 MHz verfügt, können Objekte in einer Tiefe von 2 – 3 m gut detektiert werden.

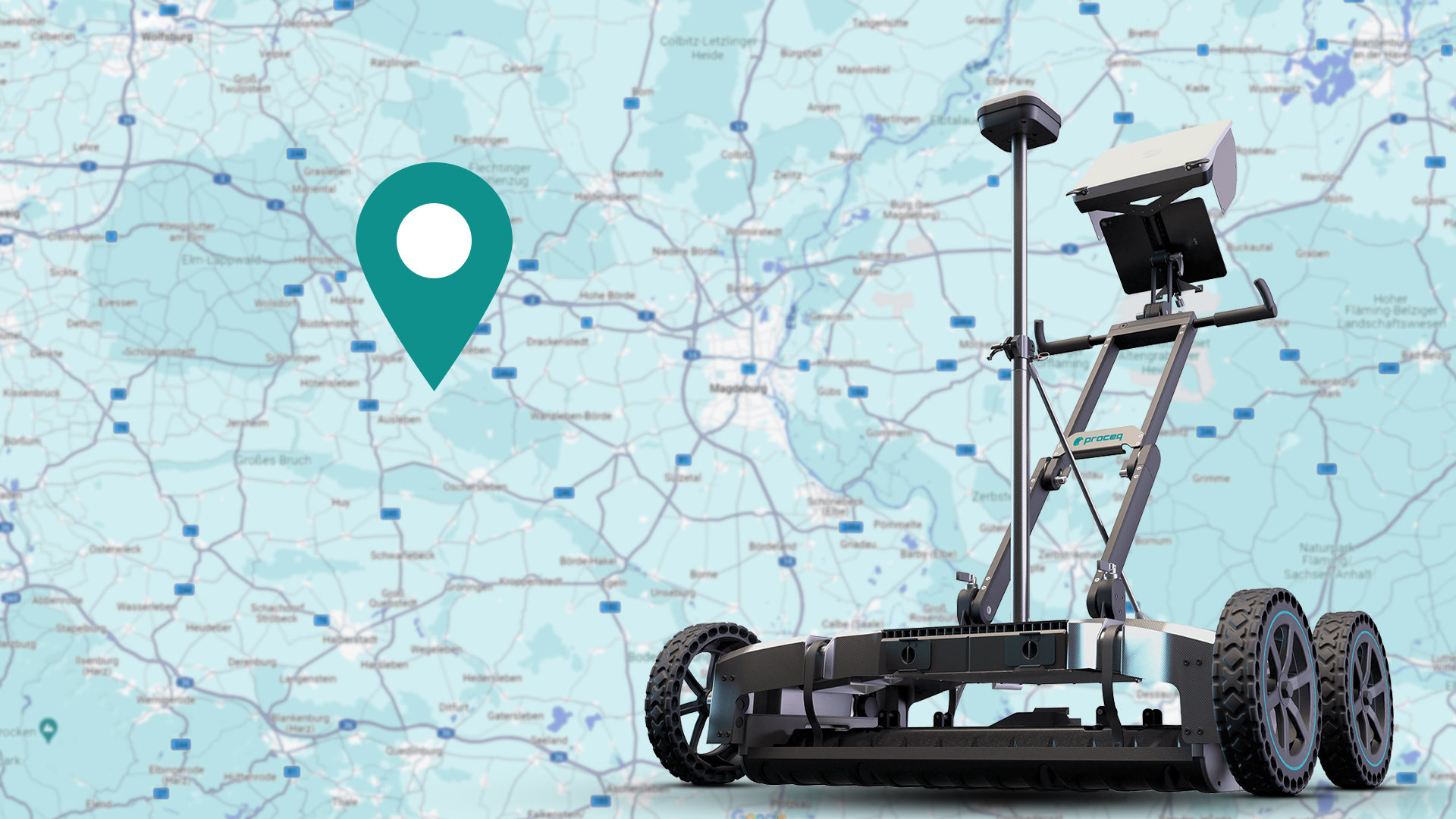

TitleGeoreferenzierung
Wenn Sie das GS9000 Pro verwenden, können Sie die erfassten Daten mit Hilfe des GNSS-Empfängers georeferenzieren. Durch die Georeferenzierung der Daten können Sie Ihren Scans eine exakte Position auf einer Karte zuweisen, was z. B. zu einer besseren Darstellung führen kann.
Die Georeferenzierung kann sehr hilfreich sein, wenn Sie mehrere Datensätze, d. h. viele Scans, haben. Wenn Sie in einem Projekt mehrere Scan-Datensätze erfassen, können Sie diese anschließend in ein Kartensystem laden und überprüfen, an welche Orte Sie bereits untersucht haben.

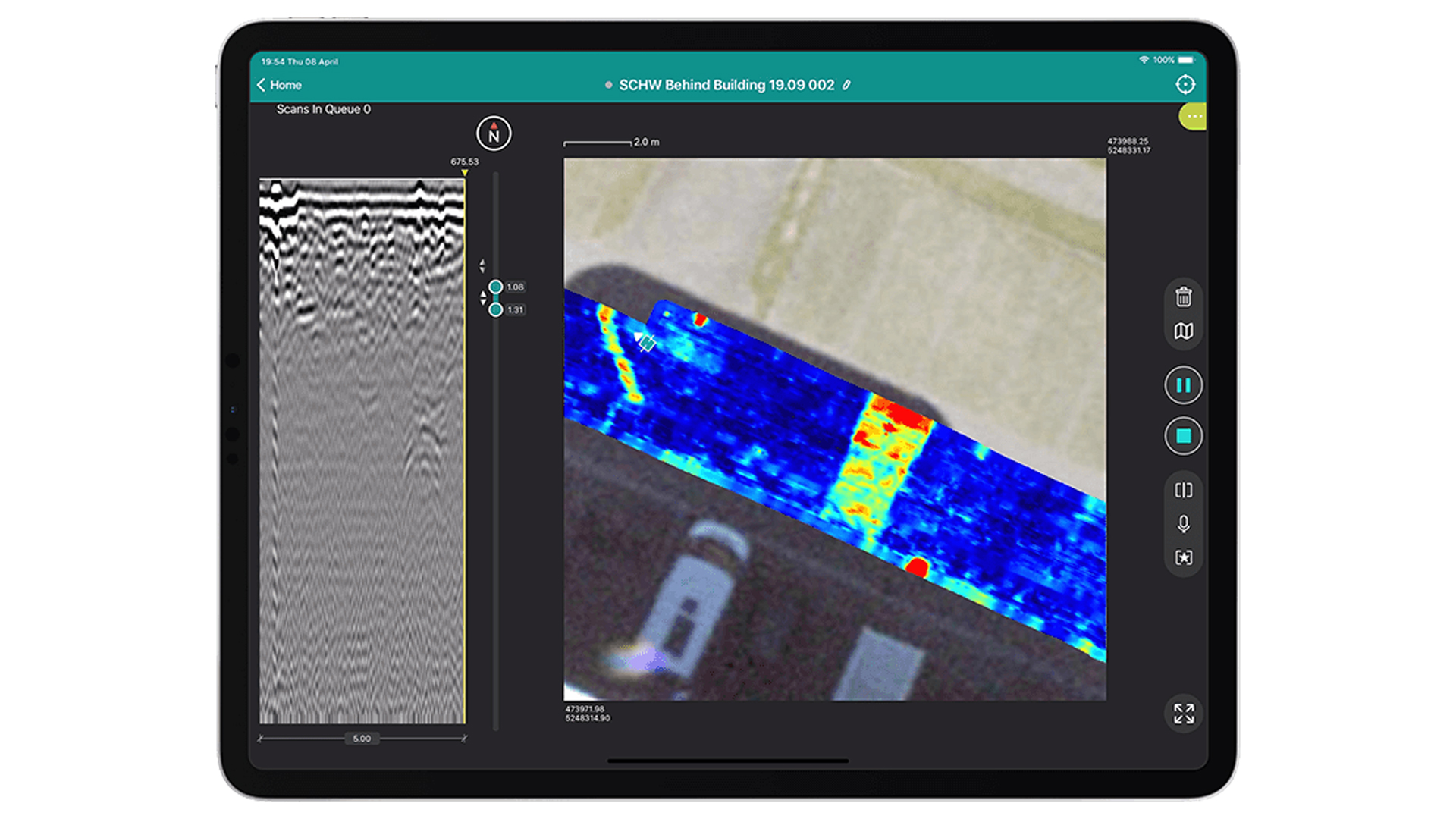

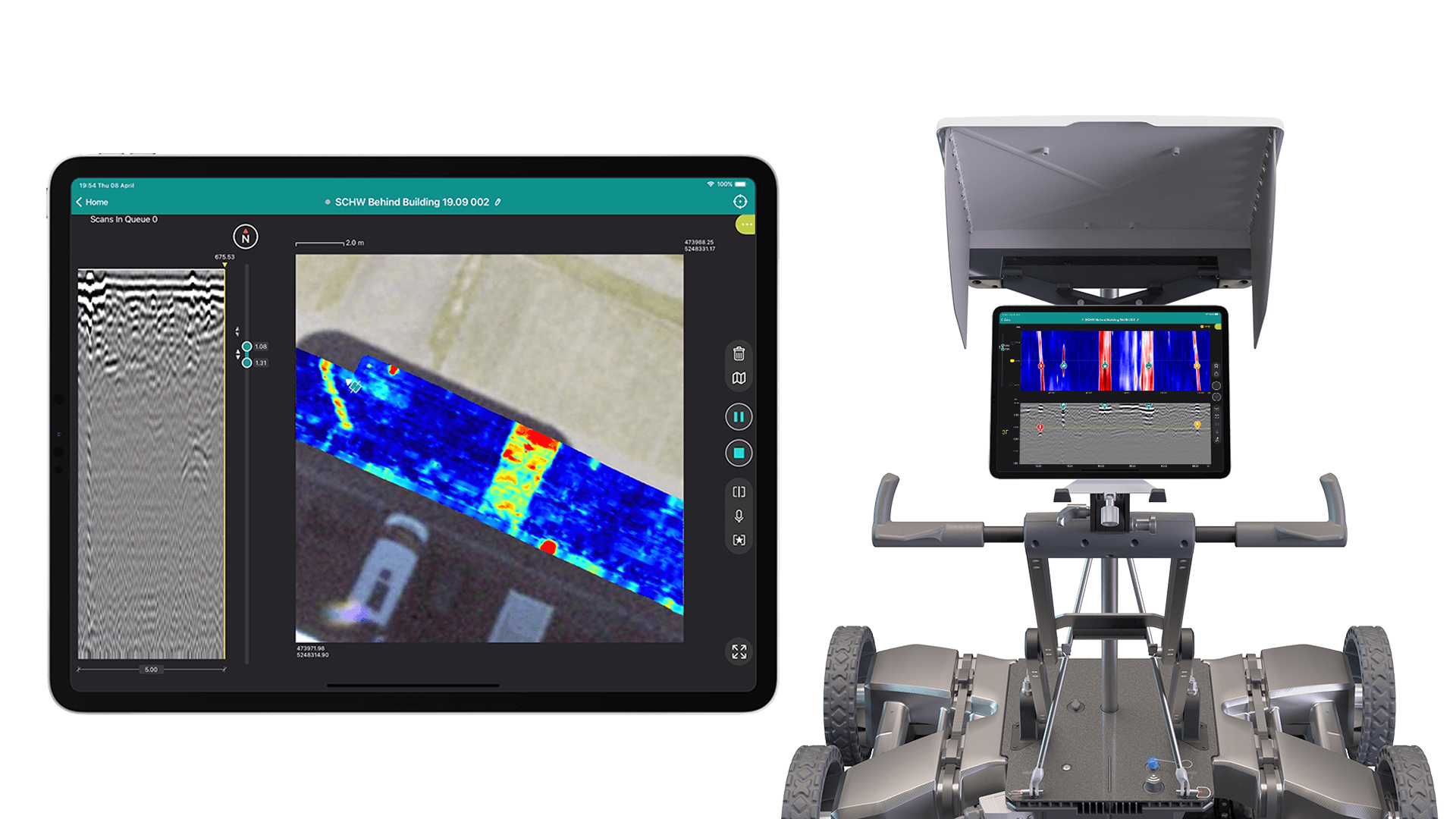

TitleEchtzeit-Visualisierung auf dem iPad
Für die Steuerung des Bodenradars benötigen Sie nur ein App, die kostenlos im App Store heruntergeladen werden kann. Mit der Proceq GPR Subsurface App für das iPad haben Sie volle Kontrolle über das GS9000 und können Ihre Daten mit der Echtzeit-Visualisierung auf dem iPad sehen.
Für eine bessere Auswertung der Daten hat Screening Eagle eine Menge an Modis in der App integriert, wie z. B. den A-Scan, Linienscan, die Zeitscheibenansicht oder Kartenansicht.
Sobald Ihnen eine wichtige Stelle während des Scans auffällt, können Sie diese mit ein Kommentar in Form einer Sprachnachricht, eines Fotos oder eines Tags vermerken.

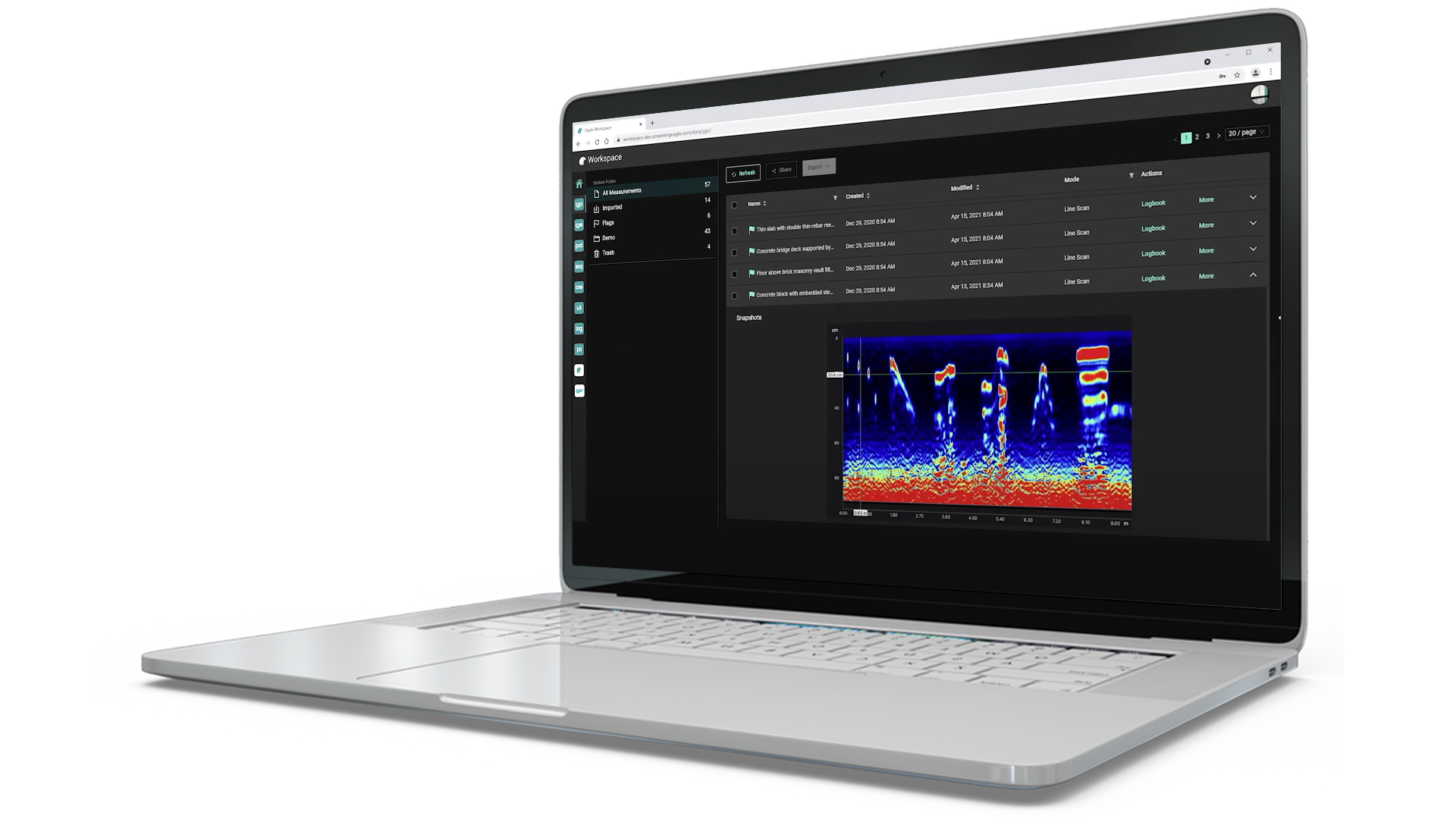

TitleScreening Eagle Workspace - Software für die Nachbearbeitung
Mit der webbasierten Software von Screening Eagle werden die Daten nach der Erfassung in die Cloud hochgeladen und Ihrem persönlichen Arbeitsbereich zugeordnet.
Ohne die Daten erst auf einen Datenträger übertragen zu müssen, können Sie sofort mit der Nachbearbeitung der Daten beginnen.
Als Ergänzung zu den Screening Eagle-Apps erhalten Sie Zugang zu Workspace – der Plattform für Datenmanagement und Zusammenarbeit, die Ihre Arbeitsabläufe verbessert. In Workspace können Sie Ihre Aufzeichnungen der Untergrunduntersuchung jederzeit und von überall verwalten und gemeinsam nutzen.

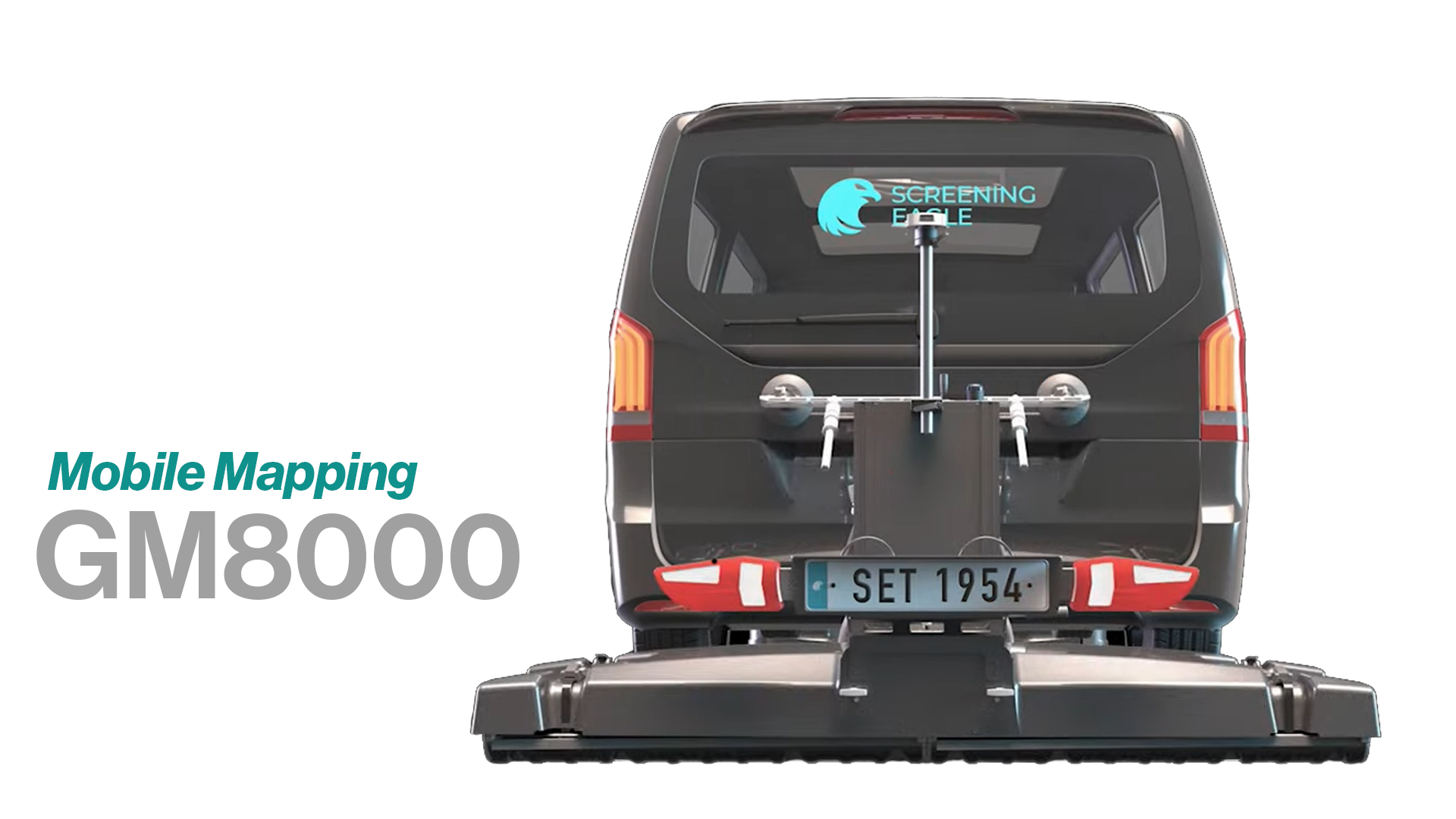

TitleMobile Mapping für den Untergrund
Sie wollen ein großes Straßennetz unterirdisch kartieren? Dann könnte diese mobile Kartierungslösung von Screening Eagle für Sie interessant sein. Der GM8000 ist eine Fahrzeughalterung für die GX-Array-Module und bietet somit eine Lösung für lange Strecken der Untergrundkartierung. Wie beim GS9000 können Sie zwischen den GPR-Array-Modulen wählen, um den größtmöglichen Nutzen für Sie zu erzielen.
Das GM8000 System ist in wenigen Minuten am Fahrzeug montiert und wird mit dem iPad über die Proceq GPR Subsurface App gesteuert.
TitleAnwendungen des GS9000
Mit den neuen modularen GX1- und GX2-Sensoren hat es Screening Eagle geschafft, noch ein größeres Spektrum an Anwendungsmöglichkeiten zu schaffen.
Sie können nun entscheiden, ob Sie hochgenaue Aufnahmen in den ersten Metern erhalten wollen oder lieber im tieferen Untergrund.
TitleAnwendungsbeispiele für das GS9000 Bodenradar im Überblick
Das GS9000 ist für folgende Bereiche geeignet:
- Schadensprävention
- Aushubsicherheit
- Ortung und Kartierung von Versorgungsunternehmen
- Unterirdische Versorgungstechnik (SUE)
- Vermessung & Reality Capture
- Straßenkontrolle
- Brückeninspektion
- Geophysikalische Untersuchungen
- Archäologie
- Forensik & Kampfmittelbergung
- Präzisionslandwirtschaft
Unterirdische Versorgungstechnik & Kartierung von Versorgungsleitungen
Aufspüren von unterirdischen Rohren, Kanälen und Leitungen für sichere Grabungen oder zur Kartierung von Versorgungsleitungen.
Straßen- & Brückeninspektion
Bauliche Diagnostik und Überwachung von Brücken, Betonbauwerken und Fahrbahnen.
Geophysikalische Untersuchungen
Geotechnische Projekte und Erkennung von geologischen Anomalien und Gefahren.
Archäologie & forensische Erkundungen
Erkundung archäologischer Stätten, Aufspüren von Blindgängern.
TitleGX1 oder GX2 Array-Modul?
Je nach verwendetem Array-Modul bietet Ihnen das GS900 Bodenradar verschiedene Anwendungsmöglichkeiten:
| GS9000 mit GX1 | GS9000 mit GX2 |
|---|---|
| Zustand und Verschleiß von Brücken | Kartierung unterirdischer Versorgungssysteme |
| Untersuchung von Betondecken und Feuchtigkeit | Erkennung unterirdischer Hohlräume |
| Analyse der Dicke von Asphaltschichten | Archäologische Erkundungen |
| Erkennung und Kartierung von Glasfaserkabeln | Untersuchungen von Blindgängern |
TitleProceq GS9000 - Schnell einsatzbereit
Mit wenigen Handgriffen lässt sich das Bodenradar aufstellen und für den jeweiligen Anwender optimal einstellen. So können beispielsweise die Schiebevorrichtung und die Neigung des iPads auf beste Arbeitsbedingungen eingestellt werden. Auch längere Messungen sind so kein Problem.
Durch die leichte Bauweise, die abnehmbaren Räder und die Klappbarkeit der Schiebevorrichtung lässt sich das GS9000 leicht in einer Transportkiste verstauen.

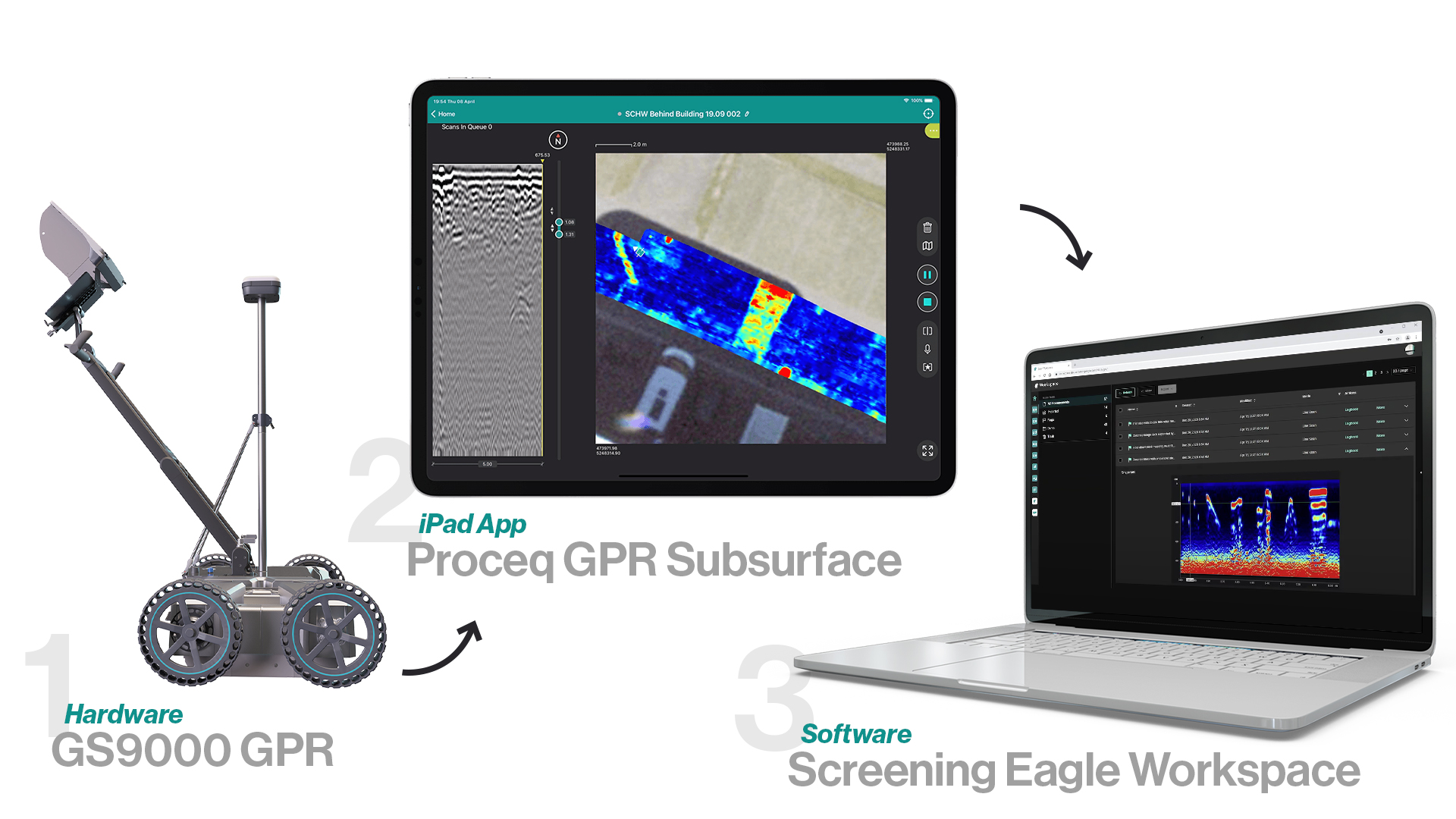

TitleWorflow mit dem GS9000 Multichannel GPR
Das Screening Eagle Ecosystem bietet einen zuverlässigen und effizienten Workflow mit dem Bodenradar. Nach dem Anbringen des GX-Moduls am Schiebeschlitten können Sie mit dem iPad und der Proceq GPR Subsurface App mit der Datenerfassung beginnen.
In der App können Sie die aufgezeichneten Daten in Echtzeit visualisieren und kommentieren. Die App synchronisiert sich automatisch mit dem Screening Eagle Workspace, einer Cloud-Anwendung, über die Sie von überall auf Ihre Projekte zugreifen können.
Für eine detaillierte Nachbearbeitung können Sie die Daten optional in GPR Insights importieren.
TitleFunktionsweise des GX-Array-Moduls
Das GX-Array-Modul basiert auf der von Screening Eagle patentierten Multichannel-GPR-Technologie. Im Gegensatz zum gepulsten GPR, bei dem das Signal um eine Frequenz zentriert ist, was zu einem Kompromiss zwischen Auflösung und Inspektionstiefe führt, hat die Technologie von Screening Eagle einen entscheidenden Vorteil.
Mit Stepped Frequency Continuous Wave (SFCW) sendet das GS9000 ein sehr breites Spektrum modulierter Frequenzen aus. Die Kombination aller Frequenzgänge ermöglicht die Erkennung von Objekten von geringer bis großer Tiefe in einem einzigen Scan.
TitleProceq GPR Suburface App
Die Proceq GPR Subsurface App macht die Datenerfassung und -analyse überhaupt erst möglich.
Mit der App können Sie Ihre Projekte verwalten, Daten in Echtzeit anzeigen, kommentieren und mit dem Screening Eagle Workspace synchronisieren oder exportieren.

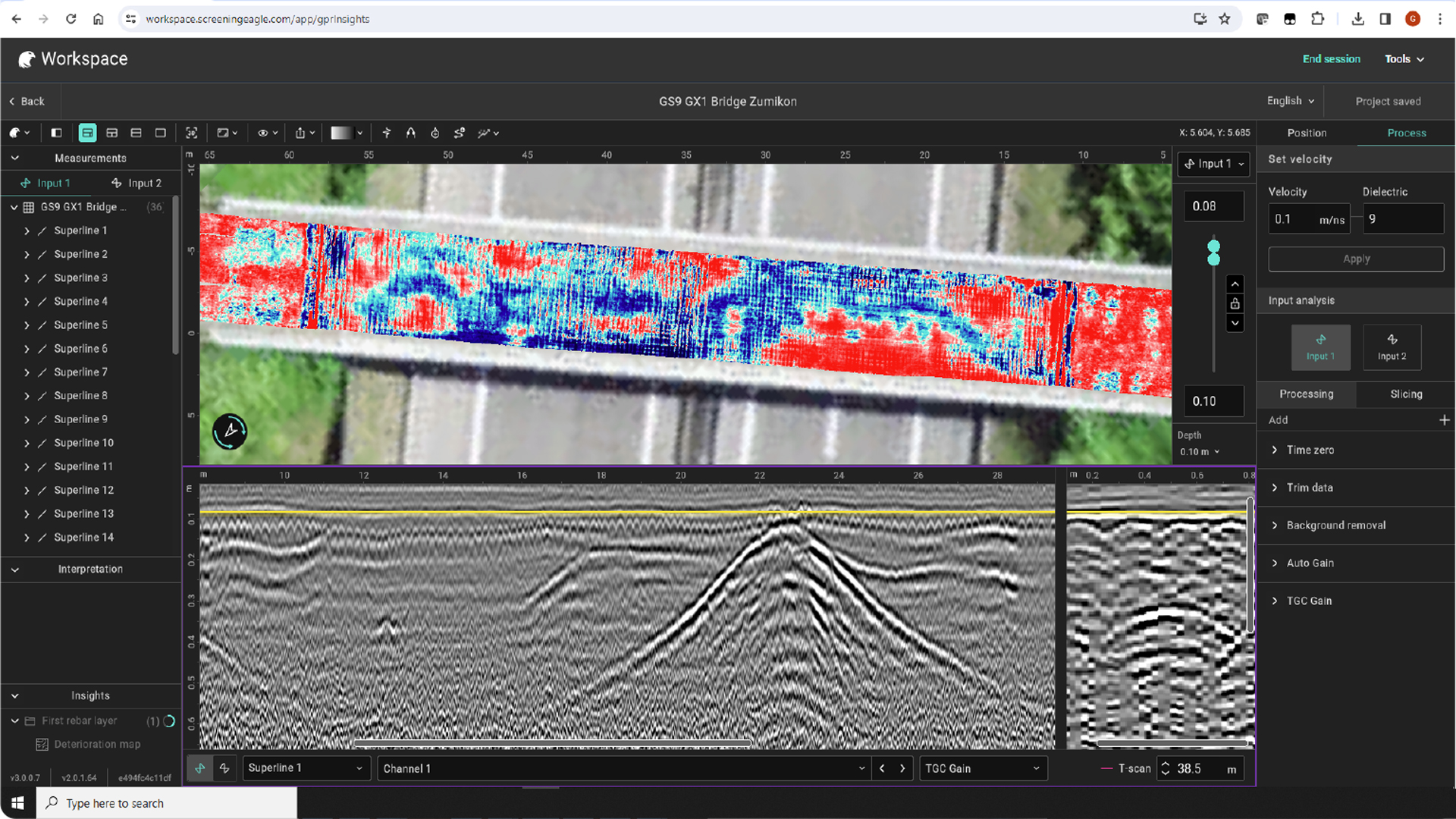

TitleScreening Eagle Workspace
Die erfassten Daten werden direkt vom iPad in den Screening Eagle Workspace hochgeladen, so dass Sie jederzeit auf Ihre Daten zugreifen können.
Neben den gesammelten Projekten können Sie auch mit anderen Benutzern zusammenarbeiten und sich über Ihre Projekte austauschen.
Außerdem können Sie die Daten in ein Format Ihrer Wahl exportieren und z. B. in GPR Insights weiterverarbeiten.
TitleWeiterverarbeitung in GPR Insights & GPR Slice
GPR Insights
GPR Insights ist eine intelligente, webbasierte Datenanalyselösung für GPR-Dienstleister, Rohrnetzingenieure und Geowissenschaftler, die mit einer intuitiven, plattformunabhängigen Software zur erweiterten Analyse beliebiger GPR-Daten die Produktivität, Rentabilität und Skalierbarkeit erhöht.
GPR Slice
GPR Slice ist die renommierteste GPR-Bildgebungssoftware mit langjährig erprobten und leistungsfähigen Algorithmen. Seit 1994 bietet GPR Slice die umfangreichsten Bildgebungsfunktionen zur Erzeugung von 2D/3D-Bildern des Untergrundes für eine Vielzahl von geotechnischen, ingenieurwissenschaftlichen und archäologischen Anwendungen.
TitleTechnische Spezifikationen
Kombination mit GX1 | Kombination mit GX2 | |
|---|---|---|
| Radartechnik | GPR mit abgestufter Frequenz | |
| Modulierter Frequenzbereich | 500 - 3000 MHz | 30 - 750 MHz |
| Anzahl der Kanäle | 35 (VV) + 15 (HH) | 11 (VV) |
| Kanalabstände | 2,5 cm (VV), 5,5 cm (HH) | 7,5 cm |
| Abtastbreite | 0,85 m | 0,82 m |
| Abtastrate | 27500 Abtastungen/s | 22000 Abtastungen/s |
| Zeitfenster | 35 ns | 100 ns |
| Räumliches Intervall | Bis zu 100 Abtastungen/m | |
| Abmessung | 722 x 1178 x 443 mm | |
| Gewicht | 45 kg | |
| Raddrehgeber | 2, an den Hinterrädern | |
| Schutzart (IP) / Abdichtung | IP65 | |
| Stromverbrauch | Handelsübliche Powerbank | |
| Autonomie | 6 Stunden | Hot-swappable | |
| Betriebstemperatur | -10° bis 50°C | |
| Betriebsfeuchtigkeit | <95% RH, nicht kondensierend | |
| Anschlussmöglichkeiten | WiFi, USB-A, USB-C, Lemo | |
| GNSS-Satelliten | Multiband GPS + Glonass + Galileo + Beidou | |
| GNSS-Echtzeit-Korrektur | SSR-Augmentation / NRTK-kompatibel | |
| GNSS-Echtzeit-3D-Genauigkeit | Typ. 1 - 5 cm | |
| GNSS-Initialisierungszeit | Typ. 5 - 30 s | |
TitleProceq GPR Subsurface iPad-App
| Proceq GPR Subsurface | Funktion |
|---|---|
| Messungsmodi | Line Scan Grid Scan Free Path |
| Visualisierungsmodi | A-Scan Linienscan Linienscan migriert Zeitscheibenansicht Kartenansicht Augmented Reality |
| Vor-Ort-Anmerkungen | Tags Markierungen Fotos Points of Interest Sprachnotizen Markups Linework |
| Anzeigeeinstellungen | Scheibentiefe und -dicke Auto / Linear / Zeitverstärkung Hintergrundentfernung Mehrschichtige Dielektrizitätskonstante Zeitfenster Rauschunterdrückungsfilter Frequenzfilter Tiefpassfilter Farbpalette Objektebenen |
| Berichtswesen | Workspace-Integration Automatisches Logbuch Sofortige Karten-/Zeichnungserstellung Sofortige Berichterstellung Freigabe über URL |
| Exportformat | SEG-Y DXF SHP KML HTML |
| Koordinatensystem | EPSG globale Datenbank Lokale Gittermodelle Geoidmodelle |
| Sprachen | Englisch Spanisch Französisch Deutsch Italienisch Chinesisch Japanisch Koreanisch |
| Anzeigegerät | Jedes iPad® oder iPad Pro® ¹ Empfohlen: iPad Pro WiFi + Cellular Bildschirmauflösung: bis zu 2732 x 2048 Pixel Speicherkapazität: bis zu 1 TB |
