Emlid Reach GNSS-Empfänger
TitleViele Möglichkeiten zum kleinen Preis

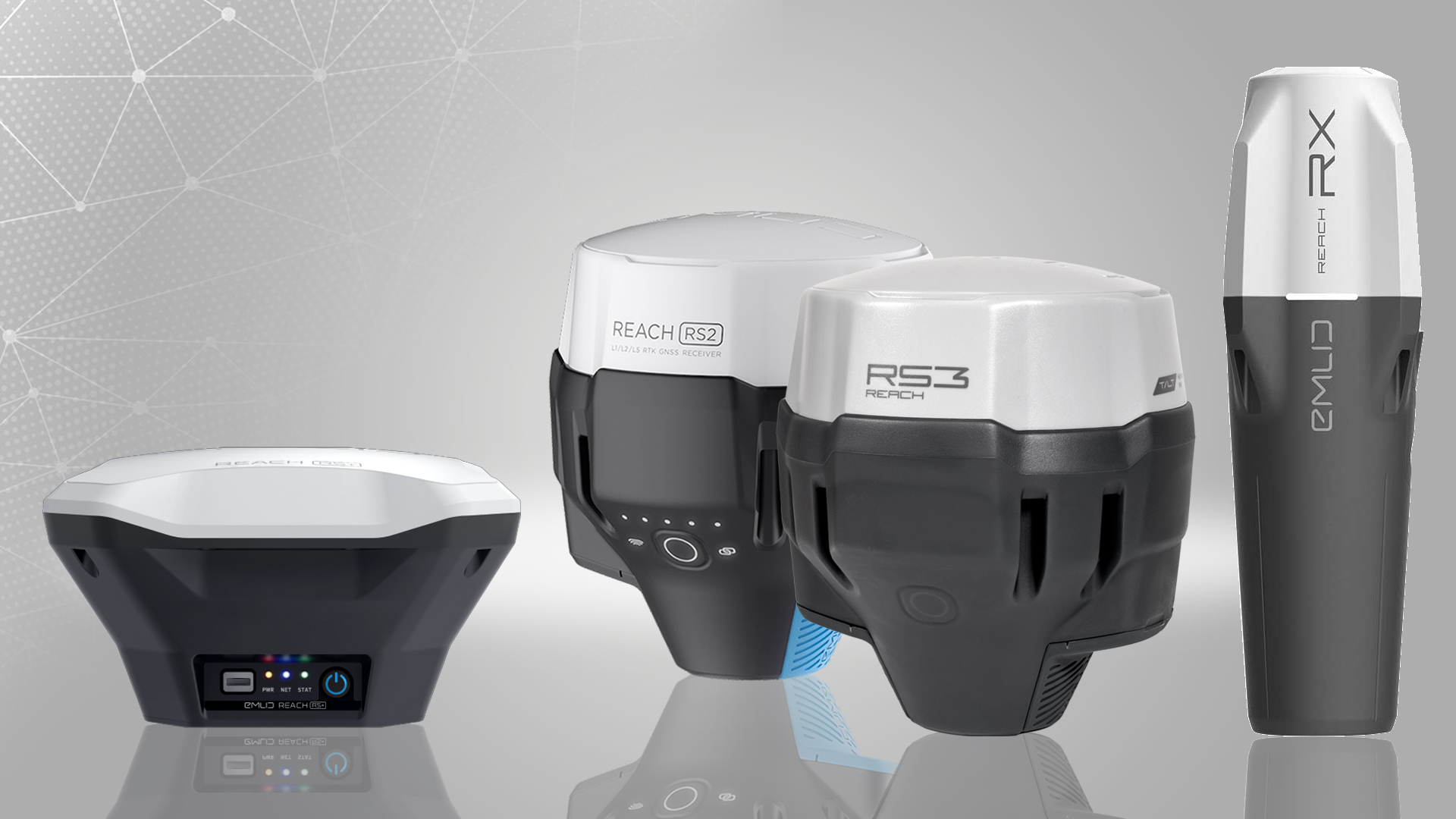

Emlid ist ein führender Hersteller von GNSS-Empfängern (Global Navigation Satellite System), die präzise Positionierungsdaten für eine Vielzahl von Anwendungen liefern. Die Empfänger von Emlid zeichnen sich durch ihre hohe Genauigkeit, Zuverlässigkeit und einfache Handhabung aus. Diese Geräte finden in Bereichen wie Vermessung, Kartierung, Landwirtschaft und Drohnen-Navigation breite Anwendung und ermöglichen dank RTK- und PPK-Technologien (Real-Time Kinematic und Post-Processed Kinematic) extrem präzise Positionsbestimmungen.
TitleGNSS-Systeme für verschiedene Anforderungen

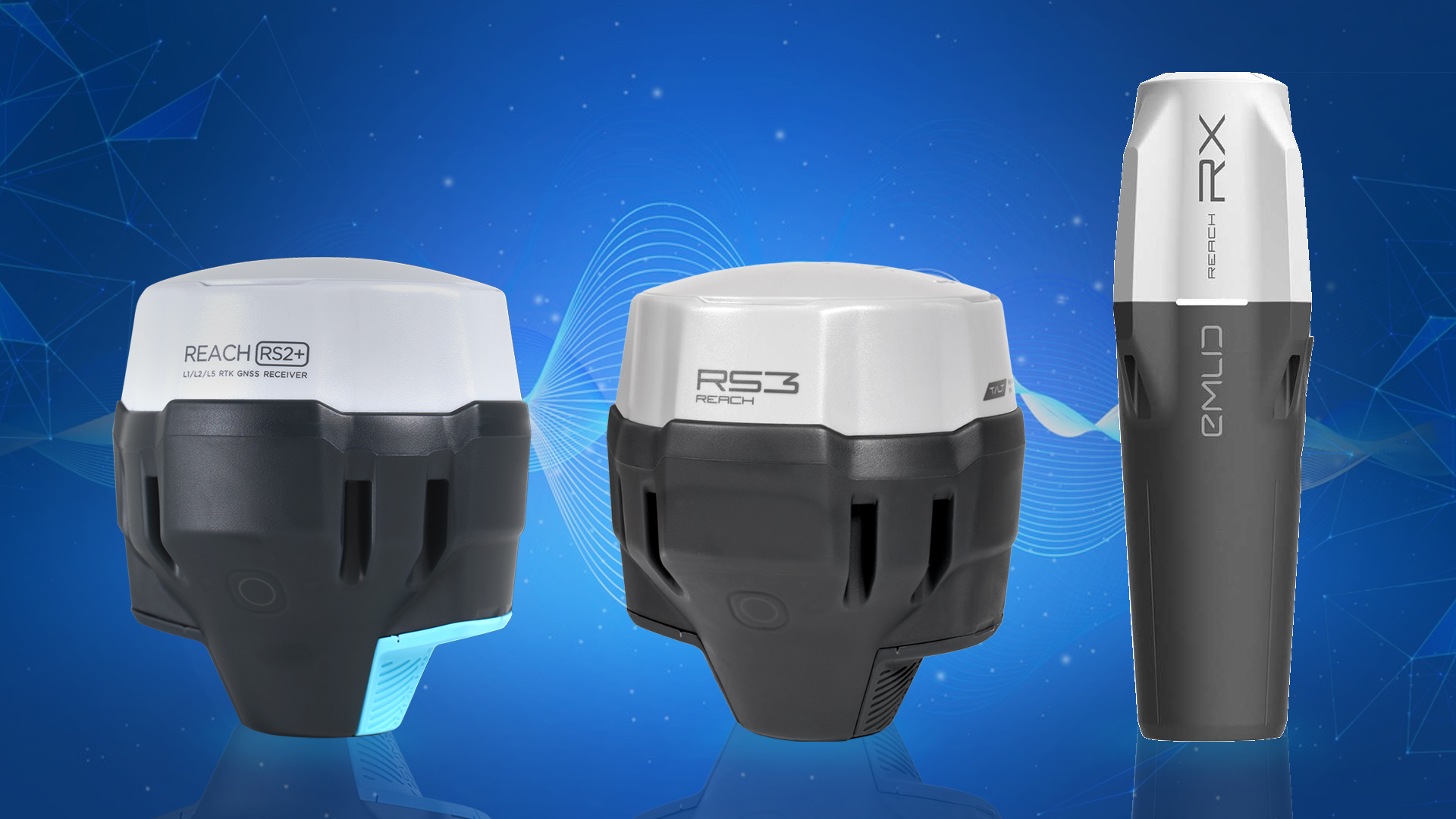

Mit dem Reach RS3 von Emlid beschreiten Sie neue Wege und vermessen bisher unerreichbare Positionen. Dank des integrierten Neigungssensors eröffnen sich vielfältige Möglichkeiten für schnelle und einfache GNSS-Messungen.
Der Emlid Reach RS2+ ist das ideale Gerät für schnelle und unkomplizierte GNSS-Messungen. Durch den Empfang der Signale mehrerer Satellitensysteme ist eine hochgenaue Positionierung in kürzester Zeit möglich. Die Steuerung gelingt dabei einfacherweise über das eigene Smartphone anstelle schwerer und unhandlicher Feldcomputer.
Die kostenfreie Emlid Flow App ist für iOS- und Android-Betriebssysteme erhältlich und bietet die wichtigsten Funktionen bei der Aufnahme satellitengestützter Messungen. Es ist möglich, Punkte in der Örtlichkeit zu messen. Außerdem können importierte Punkte auch in der Örtlichkeit abgesteckt werden.
Die Integrationsmöglichkeiten in Verbindung mit weiteren Emlid-Produkten als auch anderen Anbietern sind zahlreich. Der Reach RS+ und RS2+ können sowohl als Rover als auch als Base verwendet werden.
Der Reach RX ist der kleinste und leichteste (nur 250 g !!!) GNSS-Empfänger in der Produktpalette von EMLID und liefert selbst unter schwierigen Bedingungen Zentimetergenauigkeit.

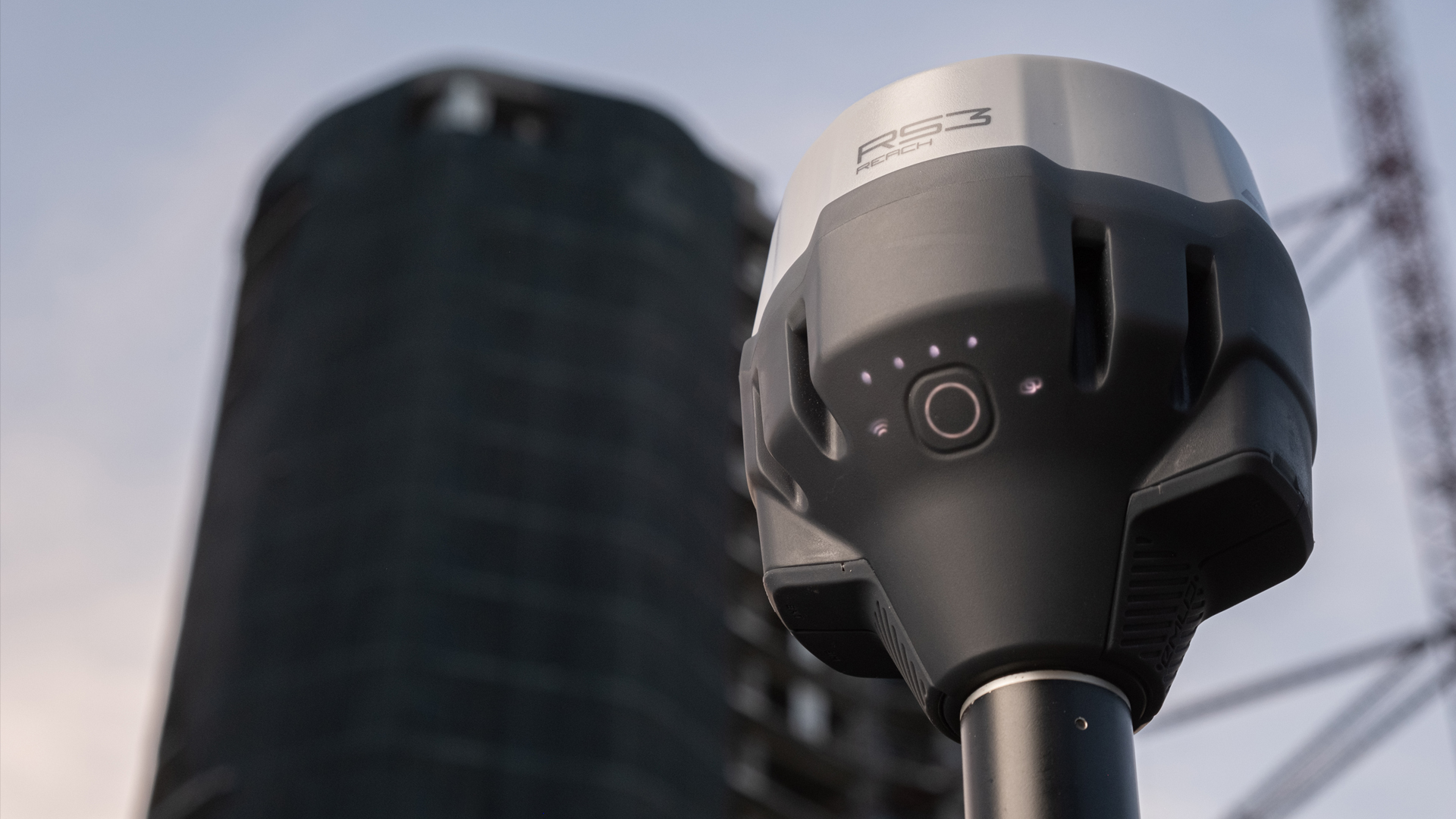

TitleEmlid Reach RS3
Der Emlid Reach RS3 verfügt über eine hochmoderne IMU-Neigungskompensation, die eine Datenerfassung in Vermessungsqualität an schwer zugänglichen Stellen wie Gebäudeecken, unter Fahrzeugen usw. ermöglicht. Diese Emlid-eigene Technologie bietet eine branchenführende Genauigkeit von RTK + 2 mm + 0,3 mm/°Grad, und das alles mit einer werkseitig kalibrierten IMU für eine nahtlose Out-of-the-Box-Funktionalität.
Der Reach RS3 verfolgt GPS/QZSS, GLONASS, BeiDou, Galileo E1, E5 und findet eine Position in unter 5 Sekunden, selbst unter schwierigen Bedingungen. Der neue RTK GNSS-Empfänger mit integriertem LTE-Modem zeichnet sich insbesondere durch eine hohe Benutzerfreundlichkeit und den Einsatz unter schwierigen Bedingungen aus. So ist das Gerät danke IP67 gegen Staub und Wasser (bis 1 m Tiefe) geschützt, bei Temperaturen von -20°C bis +65°C einsatzbereit und dank des hochwertigen Polykarbonat-Gehäuses besonders resistent gegenüber Stößen.

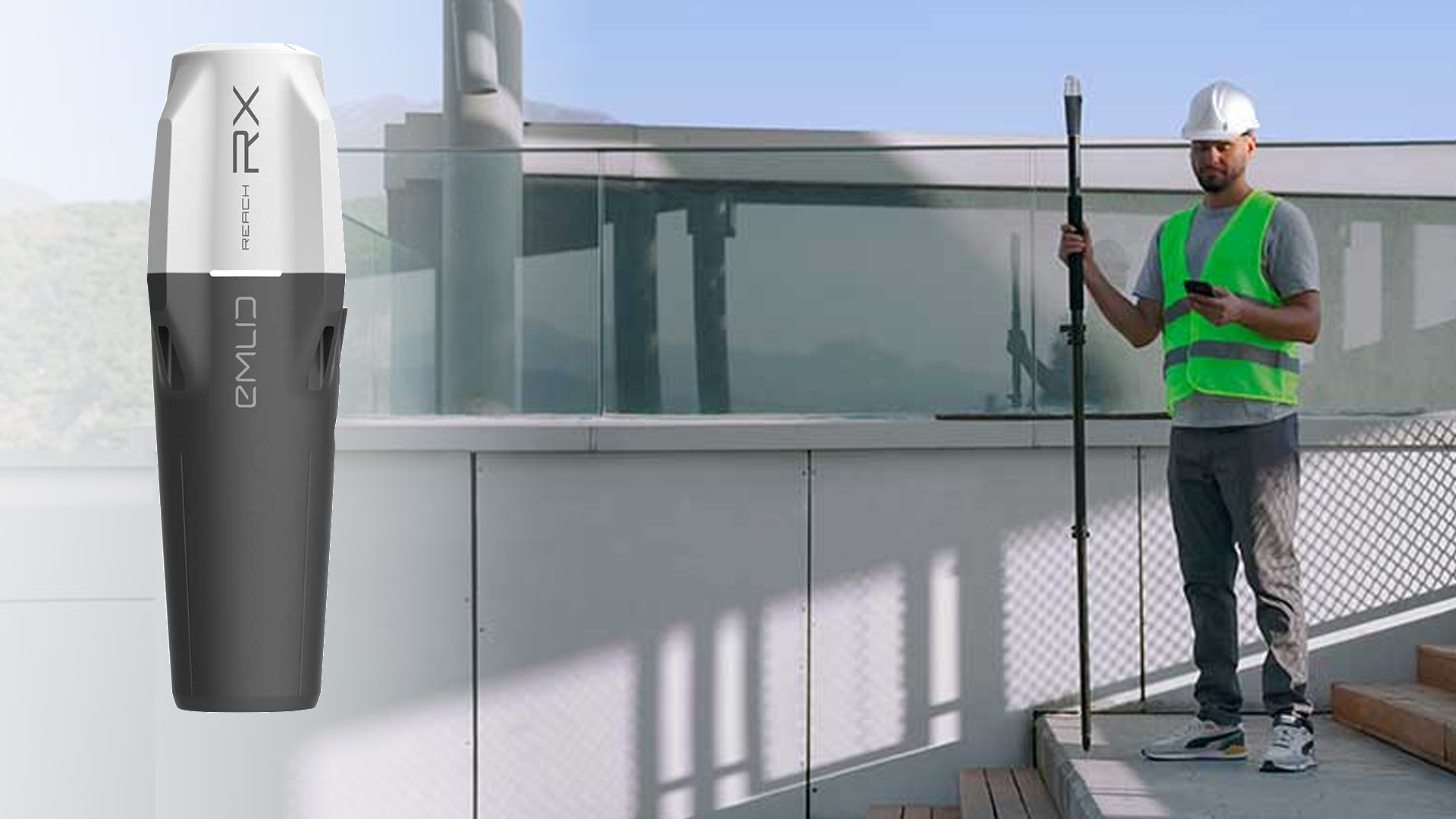

TitleEmlid Reach RX
Der Reach RX ist ein Multiband-Netzwerk-Rover, bei dem die Anwenderfreundlichkeit im Vordergrund steht. Er lässt sich einfach über Bluetooth einrichten; es ist fast keine Konfiguration erforderlich. Fügen Sie einfach die Netzwerkkorrekturdaten (NTRIP) hinzu und beginnen Sie innerhalb von Sekunden mit der Vermessung.
Der kleine und extrem leichte Reach RX passt in jede Tasche, sodass Sie ihn nahezu überallhin mitnehmen können, um Punkte mit RTK in wenigen Sekunden zentimetergenau zu vermessen. Der Reach RX verfolgt GPS/QZSS, Galileo, GLONASS und BeiDou und findet eine Position in unter 5 Sekunden, selbst unter schwierigen Bedingungen.
Der Emlid Reach RX ist als Bundle für das mobile Scanning erhältlich.

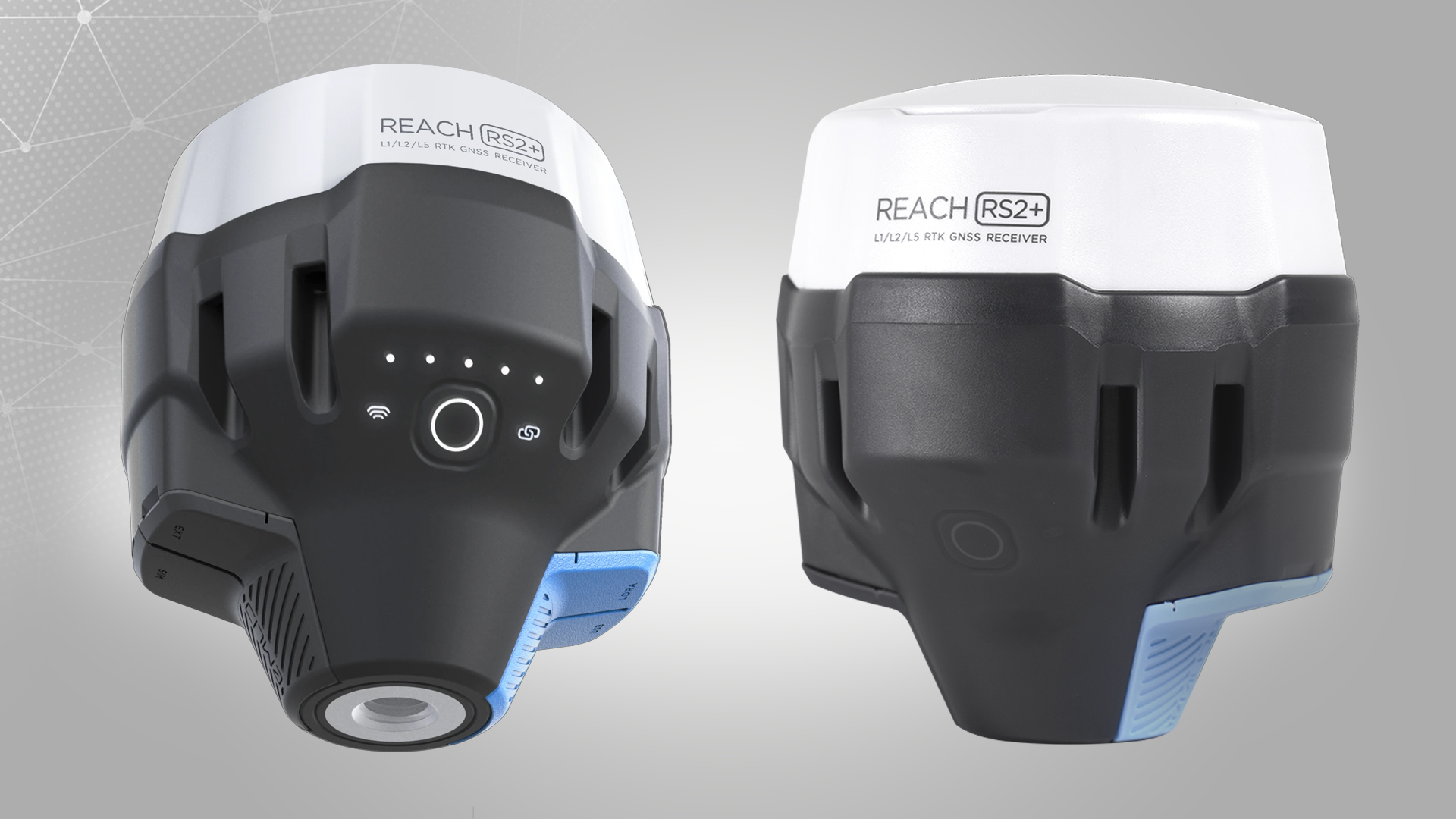

TitleEmlid Reach RS2+
Der Reach RS2+ ist die High-End-Lösung für kostengünstige Messungen von Koordinaten an jedem Ort der Welt. Er empfängt Satellitensignale unterschiedlichster Anbieter (GPS, GLONASS, Galileo, … ) und erhält somit innerhalb von wenigen Sekunden eine zentimetergenaue Positionierung. Die dazu benötigten Korrekturdaten können durch eine selbsterstellte Basisstation über LoRa oder durch Korrekturdatenanbieter übers Internet bezogen werden. Die Internetverbindung wird klassisch durch eine einsetzbare SIM-Karte, noch einfacher via Wi-Fi-Hotspot, vom Smartphone realisiert.
Das robuste Gehäuse und die lange Akkuleistung machen den RS2 zum idealen Outdoor-Profi. Er trotzt extremen Temperatur- und Wetterbedingungen durch seine IP67-Zertifizierung.
Mit Hilfe von Standardausgabeformaten lässt sich der Reach RS2 auch in Verbindung mit weiteren GNSS-Empfängern verwenden. Über das standardisierte Übertragungsformat RTCM3 können Korrekturdaten über verschiedenste Möglichkeiten bereitgestellt werden. Die Übertragung von Koordinaten im NMEA-Format an weiterführende Software oder Hardware ist ebenso möglich. Für eine Nachbearbeitung der Koordinaten ist es auch möglich, die Rohdaten der Messung im RINEX-Format zu speichern.

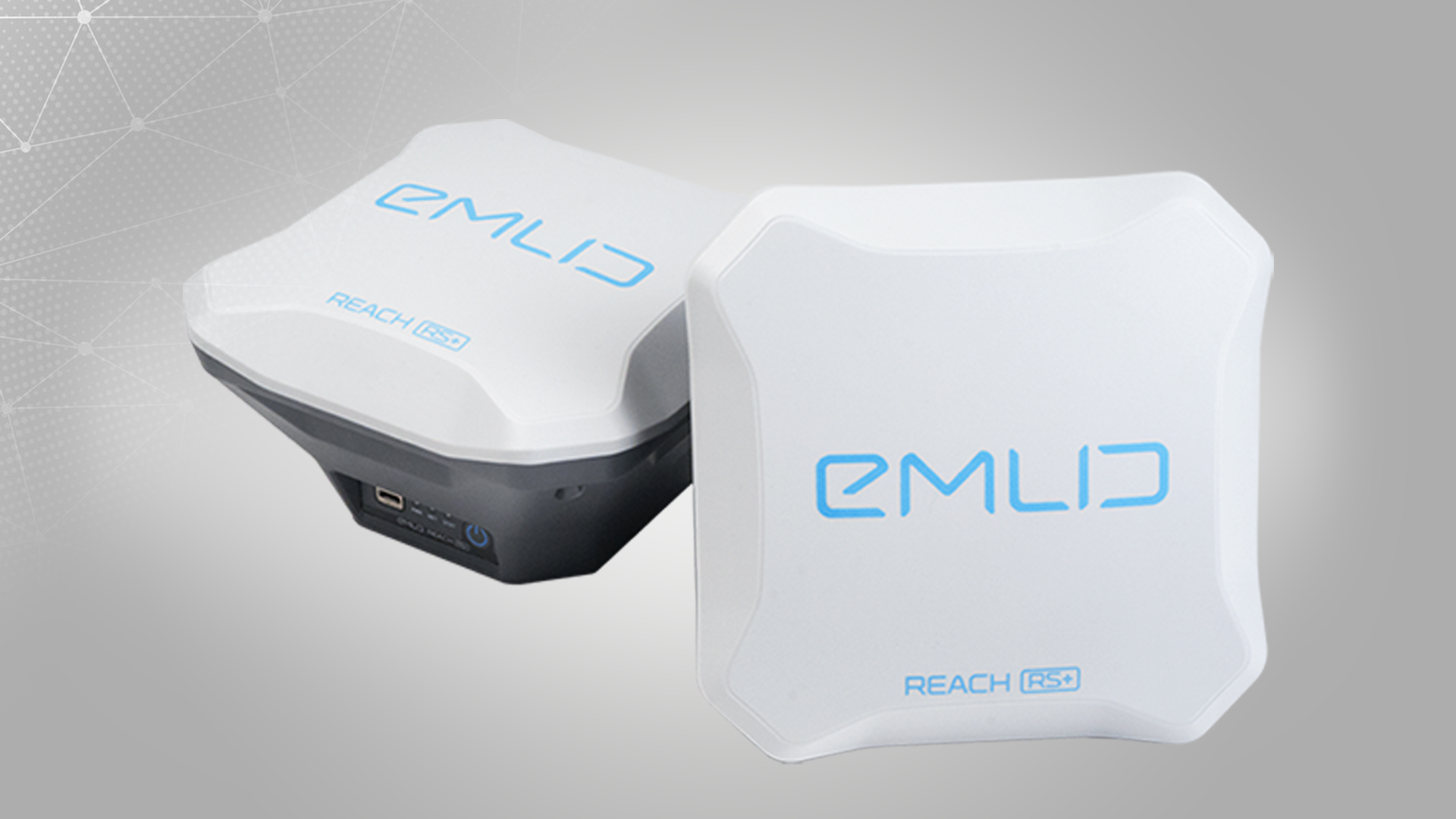

TitleEmlid Reach RS+
Der Emlid Reach RS+ ist die etwas günstigere Variante zum RS2, jedoch trotzdem ein vollwertiger GNSS-Empfänger. Der RS+ ist ein Single-Band-Empfänger, was zu einer etwas instabileren Messung insbesondere bei schwierigen Bedingungen führen kann.
Die Internetverbindung bei der Verwendung als RTK-Rover ist hierbei nur über die WiFi-Funktion möglich. Der RS+ ist etwas ungenauer als der RS2, insbesondere wenn er weiter als 10 km von Referenzstationen entfernt ist.
Der Reach RS+ kann gut mit dem RS2 oder anderen GNSS-Modulen in einer Base-Rover-Kombination betrieben werden. Durch die Übermittlung von Korrekturdaten via LoRa-Radio an den Rover kann auch der RS+ hohe wiederholbare Genauigkeiten erreichen.

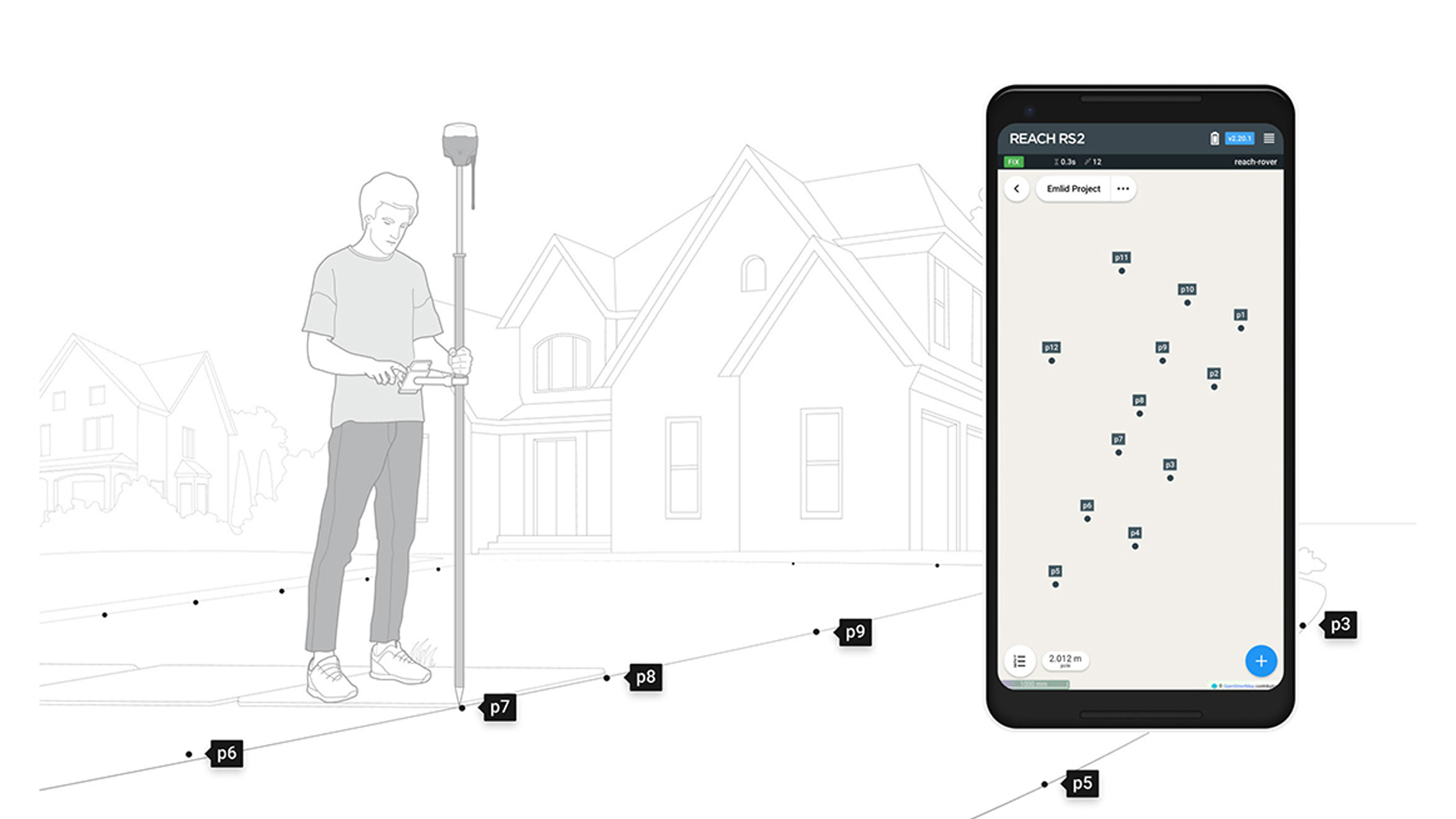

TitleEmlid Flow

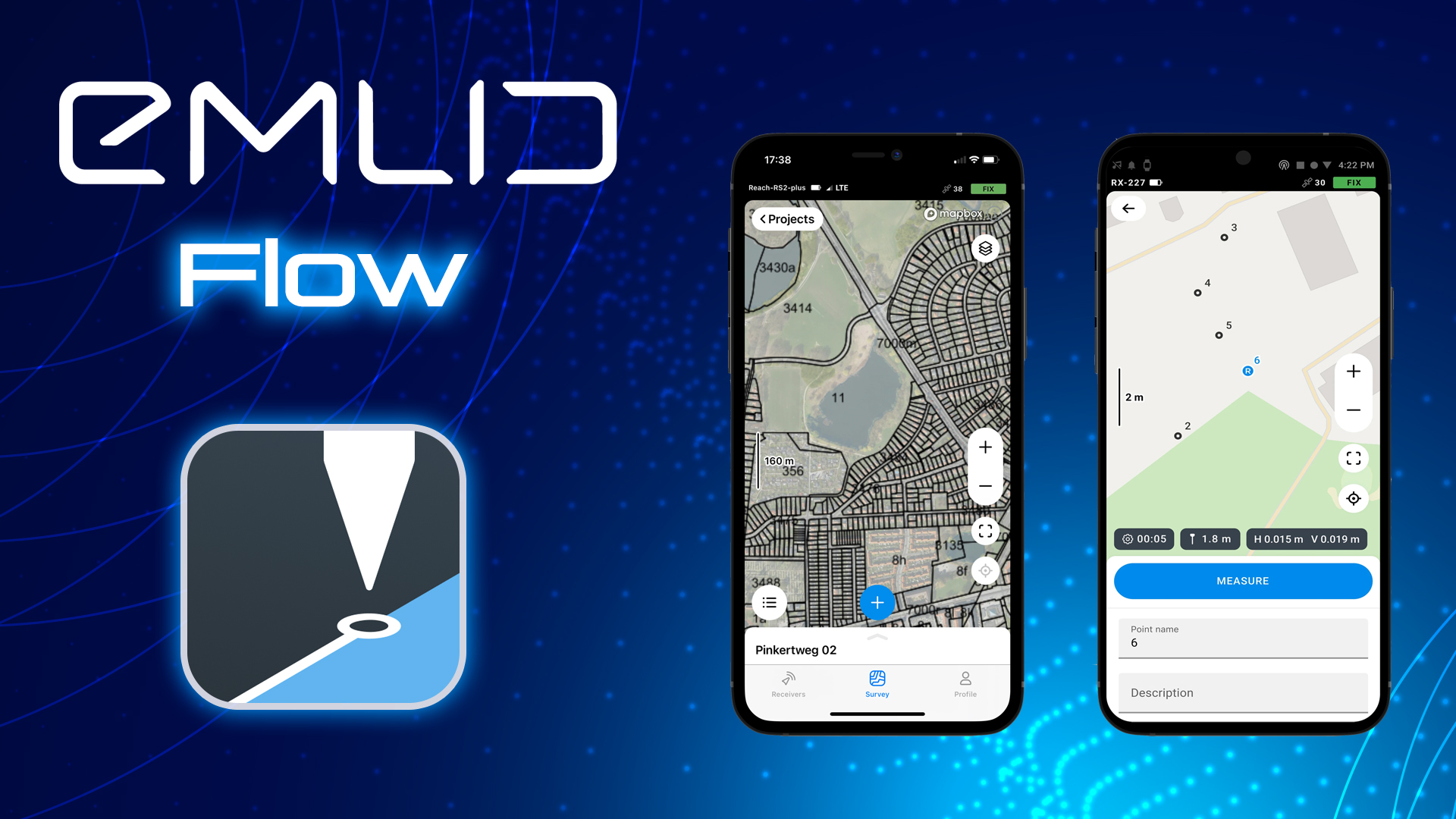

Die Steuerung aller GNSS-Empfänger von Emlid wird über die Emlid Flow App realisiert. Die aktuellste Version ist die Emlid Flow App, welche für iOS- und Android-Betriebssysteme erhältlich ist.
TitleUmfang der Emlid FLow App
Folgende Möglichkeiten bietet die Emlid Flow App:
- Einfache Messung von Punkten in verschiedenen Koordinatensystemen
- Export der Messdaten in .csv-Format
- Import von Messpunkten ins Projekt im .csv-Format
- Absteckung von Punkten mit Live-Richtungsanzeigen
- Konfiguration des Rovers
- Konfiguration von Base-Rover-Kombinationen

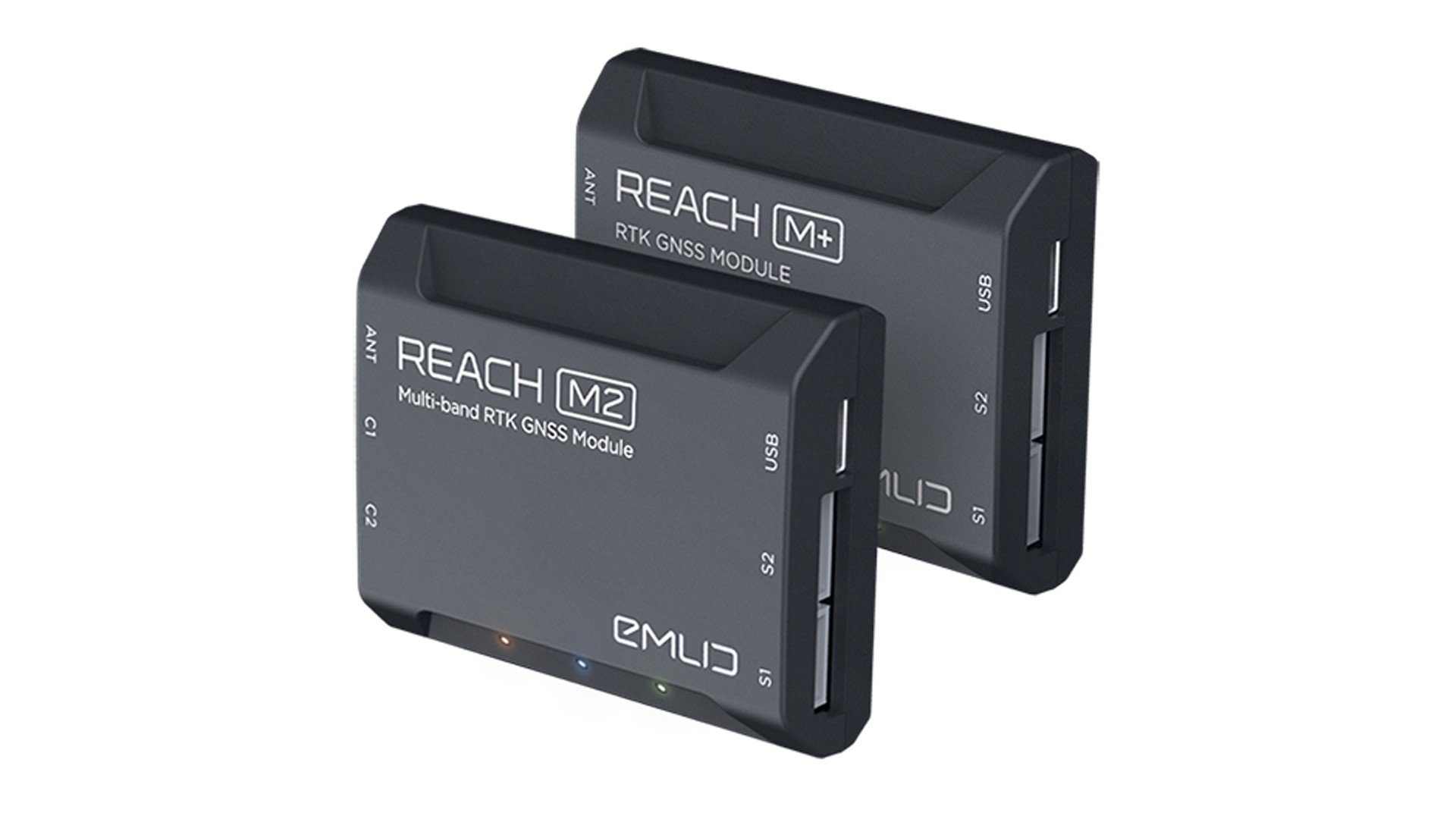

TitleGNSS-Module von Emlid
Die GNSS-Module Reach M2 und Reach M+ dienen unterschiedlichsten Anwendungen und zur Einbindung in bestehende Hardwarelösungen. Hauptanwendungsbereich ist hierbei die Befliegung mit Hilfe von Drohnen, bei denen Flugrouten präzisiert oder fotogrammetrische Aufnahmen direkt bei der Erstellung mit Geo-Tags versehen werden können. Somit kann Fehlern im Post-Processing vorgebeugt werden.
Durch zahlreiches Zubehör können die Module auch als Low-Budget-RTK-Empfänger verwendet werden. Ebenso als Base-Rover-Kombination mit weiteren Emlid-Produkten sind diese Module einsetzbar. Sie können somit auch in verschiedene Systeme eingebunden werden, bei denen GNSS-Module benötigt werden.
TitleVielfältige Möglichkeiten für Emlid-GNSS-Empfänger
Die satellitengestützte Messung von geodätischen und topografischen Punkten und Geometrien mit Hilfe der GNSS-Empfänger findet in einigen Bereichen Anwendung:
- Einmessung und Absteckung von Bauprojekten
- Georeferenzierung von Laserscanning-Projekten
- Grenzsteinsuche
- Einbindung in Trackingsysteme (Landwirtschaft, Motorsport, … )
- Urgeländeaufmaße
- UAV-Mapping
- Weitere
TitleEinfache satellitengestützte Messungen ohne aufwändige Technik
Die Emlid Empfänger und Module sind ohne zeitintensiven Aufbau oder Hochfahren der Hardware innerhalb weniger Minuten einsatzbereit. Mit Hilfe des eigenen Smartphones lassen sich alle relevanten Einstellungen der Geräte vornehmen. Außerdem werden diese darüber gesteuert und eine Internetverbindung für den Empfänger bereitgestellt. Wahlweise kann auch ein Tablet, mobiler Computer oder weiteres Smartphone für die Steuerung verwendet werden.
Je nach Anwendungsfall können schnelle Messungen über einen kürzeren Beobachtungszeitraum als auch Messungen über eine längere Zeit eingestellt werden, um Ergebnisse zu präzisieren. Neben dem Modus des Messens kann auch die Absteckfunktion genutzt werden, mit der importierte Punktlisten in der Örtlichkeit gefunden und aufgemessen werden können.
Sofern die Funktionen der simplen hauseigenen Emlid Flow Software nicht ausreichen, können auch mit Hilfe von weiteren gängigen Apps die Messungen gemacht und erweitert werden. Somit können dann auch Punktcodes realisiert und Geometrien erfasst werden.
Die Projektdaten werden wahlweise auf dem Steuergerät oder dem Empfänger gesichert und können mit wenigen Aktionen auf den Rechner übertragen werden.
TitleEmlid Flow App für die GPS-Vermessung

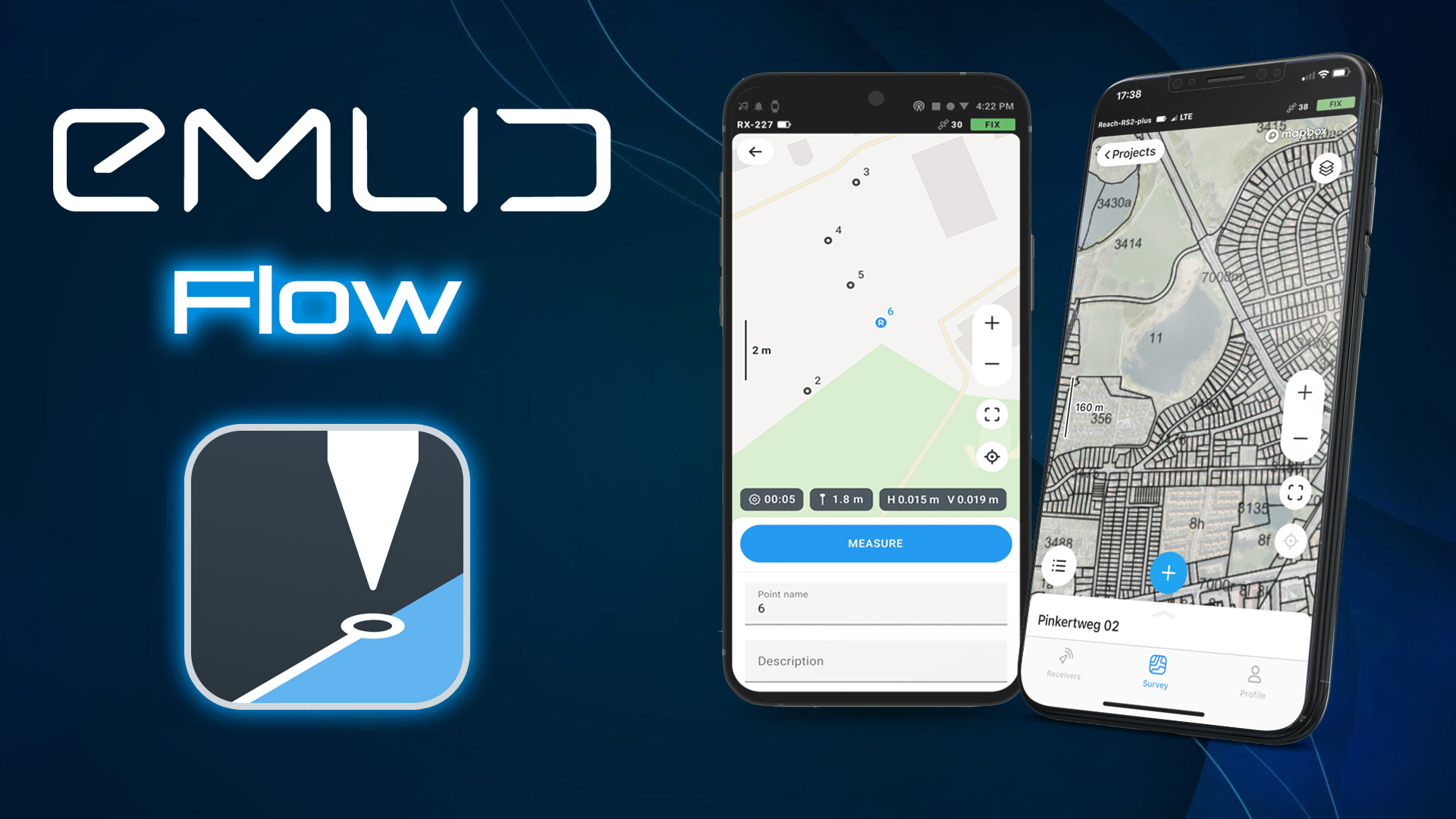

Die Emlid Flow App ist eine Softwarelösung, die speziell für die Arbeit mit Emlid GNSS-Empfängern, wie dem Reach RS3 und Reach RX, entwickelt wurde. Sie dient zur Steuerung dieser Geräte, zur Datenerfassung und Weiterverarbeitung der gesammelten GPS-Daten. Die App kann von Android und Apple heruntergeladen werden und ist sowohl kostenlos als auch im Abonnement erhältlich.
Hier könnt Ihr euch ein Jahres-Abo für die Emlid Flow Survey App sichern:
TitleEmlid Flow Versionen
Emlid Flow – kostenlose Version
- Sammeln und Abstecken von Punkten
- Koordinatensysteme, Geoide und Gitterverschiebungen
- Basisverschiebungen
- Export und Import in CSV, DXF und SHP
- Eingebauter NTRIP-Client
- Volle Kontrolle über Reach-Empfänger
Emlid Flow360 Cloud
- Projektverwaltung und automatische Synchronisierung
- Export und Import von Vermessungsdaten
Die kostenlose Emlid Flow App ist für einfache Projekte, die nur Punkte oder Nachbearbeitung erfordern.
Emlid Flow Survey
- Linien sammeln und abstecken
- Vermessungscodes unterwegs hinzufügen
- WMS/WMTS-Ebenen verwenden
- Satellitenkarte
- Lokalisierung
- Inverse und Traverse
- Berichte über Absteckungen
Emlid Flow 360 Cloud
- Upload von Code-Bibliotheken
- satellitenkarte
- WMS/WMTS-Ebenen verwenden
- Inverse und Traverse
- Berichte über Absteckungen
Die Emlid Flow Survey ist für fortgeschrittene Vermessungsarbeiten. Alle Vorteile der kostenlosen Version sind enthalten.
Ein einziges Abonnement für Emlid Flow und Emlid Flow 360.
Im folgenden Video werden die Unterschiede zwischen der kostenlosen Version der Emlid Flo App und der Emlid Flow Survey näher vorgestellt.
TitleTechnische Daten
| Reach RS3 | Reach RS2+ | Reach RS+ | Reach M2 | Reach M+ | |
|---|---|---|---|---|---|
| Systemkonfiguration | |||||
| Integrierter Speicher | 16 GB | 16 GB | 8 GB | 16 GB | 8 GB |
| Integrierte Batterie | Li-Ion 5200 mAh, 7,2 V, 37,44 Wh | LiFePO4 Batterie 6400 mAh, | ja, bis zu 30 Std. Betriebszeit | nein | nein |
| Eigenschaften | |||||
| Abmessungen | 126 mm x 126 mm x 142 mm | 126 mm x 126 mm x 142 mm | 145 mm x 145mm x 85mm | 56,4 mm x 45,3 mm x 14,6 mm | 56,4 mm x 45,3 mm x 14,6 mm |
| Gewicht | 950 g | 950 g | 690 g | 35 g | 35 g |
| Arbeitstemperatur | -20°C bis +65°C | -20°C bis +65°C | -20°C bis +65°C | -20°C bis +65°C | -20°C bis +65°C |
| Schutzart | IP67 (Staub- und Wasserschutz) | IP67 (Staub- und Wasserschutz) | IP67 (Staub- und Wasserschutz) | - | - |
| Reichweite | bis zu 8 km | bis zu 8 km | bis zu 8 km | bis zu 8 km | bis zu 8 km |
| Datenkommunikation | |||||
| Anschlüsse | USB, RS232 | USB, RS232 | USB, RS232 | USB UART, Event | USB, RS232 |
| Funk | LoRa 868/915 MHz | UHF LoRa 868/915MHz, bis 8km | LoRa862-1020MHz | LoRa862-1020Mhz * | LoRa862-1020Mhz * |
| WLAN | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n | 802.11 b/g/n |
| Bluetooth | 4.0/2.1 EDR | 4.0/2.1 EDR | 4.0/2.1 EDR | 4.0/2.1 EDR | 4.0/2.1 EDR |
| Mobildaten | LTE Modem, Quad-Band, UMTS, Nano-Sim | 4G Modem, Quad-Band, Nano-Sim | - | - | - |
| GNSS-Funktion | |||||
| GPS | L1C/A, L2C | L1C/A, L2C | L1 | L1, L2 | L1 |
| GLONASS | L1OF, L2OF | L1OF, L2OF | G1 | G1, G2 | G1 |
| BeiDou | B1I, B2I | B1I, B2I | B1 | B1, B2 | B1 |
| Galileo | E1-B/C, E5b | E1-B/C, E5b | E1 | E1, E5b | E1 |
| SBAS | - | - | SBAS | - | SBAS |
| RTK-Genauigkeit | 7 mm +1 ppm 2 mm + 0.3 mm/° | 7 mm +1 ppm | unter 10 cm | < 5 cm | <10 cm |
| IMU-Genauigkeit | 2 mm + 0.3 mm/° | - | - | - | - |
| Korrekturdaten | NTRIP, RTCM3 | NTRIP, RTCM3 | RTCM2, RTCM3 | RTCM2, RTCM3 | RTCM2, RTCM3 |
| Ausgabe | NMEA, LLH/XYZ | NMEA, LLH/XYZ | NMEA, ERB, Text | NMEA, LLH/XYZ | NMEA, LLH/XYZ |
