ClearEdge 3D EdgeWise
TitleModellierung von Rohrleitungen und Wänden
ClearEdge 3D EdgeWise ist eine CAD-Software, mit der Sie aus 3D-Punktwolken von terrestrischen Laserscannern oder auch aus mobilen Scannern (z. Bsp. Befahrungsdaten) ein intelligentes 3D-Modell erzeugen können. Mit der Software haben Sie die Möglichkeit, vollautomatisch Rohrleitungen und Wände zu generieren und in einer Datenbank zu strukturieren. Des Weiteren können sehr leicht Stahlbauelemente und Luftkanäle modelliert werden.Es besteht die Möglichkeit Ventile und Flansche einzufügen.
Die erzeugten Medien können den verschiedenen Standardisierungsklassen zugeordnet werden. Wenn Sie individuelle Bibliotheken besitzen, dann können diese über eine CSV-Schnittstelle importiert werden.
TitleDie beste Version für Ihre Anwendung
EdgeWise AEC Suite
Die Komplettversion EdgeWise AEC Suite von ClearEdge 3D ist eine hochwertige Komplettlösung für ihr Projekt. Die Komplettversion besteht aus den einzelnen EdgeWise-Modulen MEP, Plant, Structure, Building und dem Revit Plug-In.
Mit der EdgeWise Komplettversion erhalten Sie eine Software, die Ihnen die Modellierung von Gebäuden und Rohrleitungen aus einer 3D-Punktwolke deutlich erleichtert. Die meisten Softwarelösungen auf dem Markt erfordern eine manuelle Erfassung der einzelnen Teile. Die 3D-Modellierungssoftware Edgewise erfasst Rohre, Wände, Tragwerkselemente, Lüftungskanäle und Kabeltrassen teilweise automatisch. Durch einen eigenen Algorithmus werden viele Objekte automatisch erkannt und extrahiert.
EdgeWise Plant E3D
Mit EdgeWise Plant E3d können Fachleute in der Industrie-, Schifffahrts- und Prozessanlagenbranche ihre Modellierungszeit erheblich reduzieren. Damit haben Sie die Möglichkeit Rohrleitungen oder Tragwerkselemente in EdgeWise aus einer Punktwolke zu extrahieren und diese problemlos in Aveva E3D-Elemente umzuwandeln. Die Software bietet eine benutzerfreundliche Schnittstelle und leistungsstarke Funktionen, die die Effizienz und Genauigkeit bei der Erstellung von As-Built-Modellen steigern.
TitleClearEdge 3D - Profitieren Sie von einem einfachen Workflow
ClearEdge 3D bietet Ihnen die Möglichkeit, 3D-Punktwolken von fast allen bekannten Herstellern zu importieren. Der intelligente Algorithmus untersucht automatisch die Strukturen und Geometrien und erkennt diese. Alle gefundenen Geometrien werden dann automatisch zu intelligenten Objekten und können ihren jeweiligen Klassen zugeordnet werden. So erkennt EdgeWise zum Beispiel Stahlträger, Rohre oder andere Flächen vollautomatisch. Dank einer integrierten Prüffunktion haben Sie die Möglichkeit die gefundenen Objekte im Nachhinein zu korrigieren und anzupassen.
Workflow
- Importieren Sie Ihre 3D-Punktwolkendaten.
- Nehmen Sie alle notwendigen Einstellungen für die Datenbank und die automatische Erkennung von Rohrleitungen, Flächen und Boden vor.

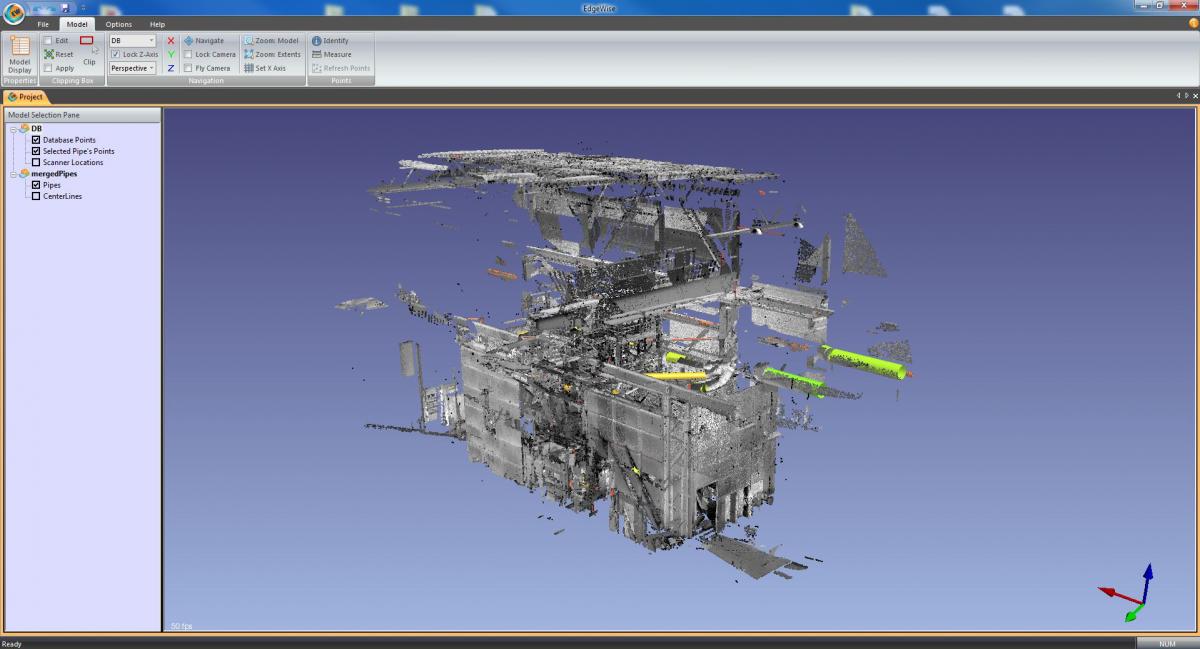

- Sie erhalten das Ergebnis der automatischen Berechnung.
- Im folgenden Arbeitsschritt können Sie fehlerhafte Leitungen entfernen.
- Danach haben Sie die Möglichkeit Leitungen automatisch zu verbinden.
- Jetzt können Sie Leitungen automatisch bereinigen lassen.
- Nach der automatischen Bereinigung haben Sie die Möglichkeit weitere Leitungen manuell zu erfassen.
- Danach können Sie die Parameter zu allen Leitungen kontrollieren.
- Exportieren Sie die Daten.
Nach der Bearbeitung in EdgeWise haben Sie die Möglichkeit ihr Projekt in eine Vielzahl von verschiedenen CAD-Projekten zu übergeben. Das Plug-In für Autodesk Plant 3D erleichtert Ihnen die Übergabe in Ihr CAD-System. Auch sonst können die Daten dank der EdgeWise-Geometrien in z. Bsp. Autodesk Revit, AutoCad, Microstatio und viele andere CAD-Produkte übergeben werden.
TitleSystemvoraussetzungen von EdgeWise
- 6 GB Arbeitsspeicher
- Open GL beschleunigte Grafikkarte mit mind. 1 GB Speicher
- Microsoft Windows Vista (SP 2 oder neuer), 7, 8, 10 (64-Bit Versionen)
- Mind. 2 GB freier Festplattenspeicher
TitleKompatible Formate von ClearEdge3D EdgeWise
ClearEdge 3D bietet Ihnen die Möglichkeit, die verschiedensten Dateisysteme zu importieren, weiterzuverarbeiten und für CAD-Programme zu exportieren.
TitleKompatible Formate im Überblick
Punktwolkenformate für den Import
- Trimble (*.tzf)
- *.ptx
- Leica (*.ptg)
- Z+F (*.zfs, *.zfprj)
- *.e57
- DotProduct (*.dp)
- Simple Point Cloud (*.pts)
- Recap (*.rcp | *.rcs)
- *.xyz
BIM/CAD-Formate für den Export
- AutoCAD (coe-Plug-In)
- Revit
- MicroStation
- AVEVA E3DPlant 3D (zusätzliches Plug-In)
- STEP-Format
TitleAnwendungsbereiche von ClearEdge 3D EdgeWise
Vielseitige 3D-Modellierungssoftware
Mit der vielseitigen 3D-Modellierungssoftware sind Sie in der Lage, Projekte in vielen Bereichen zu modellieren und realisieren. Folgende Anwenderbereiche deckt die Software hauptsächlich ab:
- Rohrleitungsbau
- Maschinen- und Stahlbau
- Kanal- und Lüftungsbau
- Architektur
TitleFallbeispiele: Mechanik, Elektrotechnik und Sanitärtechnik
Als Anwender besser beraten
Sie haben Interesse an unserem Angebot oder möchten gern noch mehr über die Software ClearEdge3D EdgeWise erfahren? Dann rufen Sie uns noch heute an und vereinbaren Sie einen kostenlosen und für Sie unverbindlichen Beratungstermin. Wir werden all Ihre Fragen beantworten. Als Händler und gleichzeitig Anwender sind wir bestens aufgestellt, um Ihnen auch nach dem Kauf zur Seite zu stehen.
