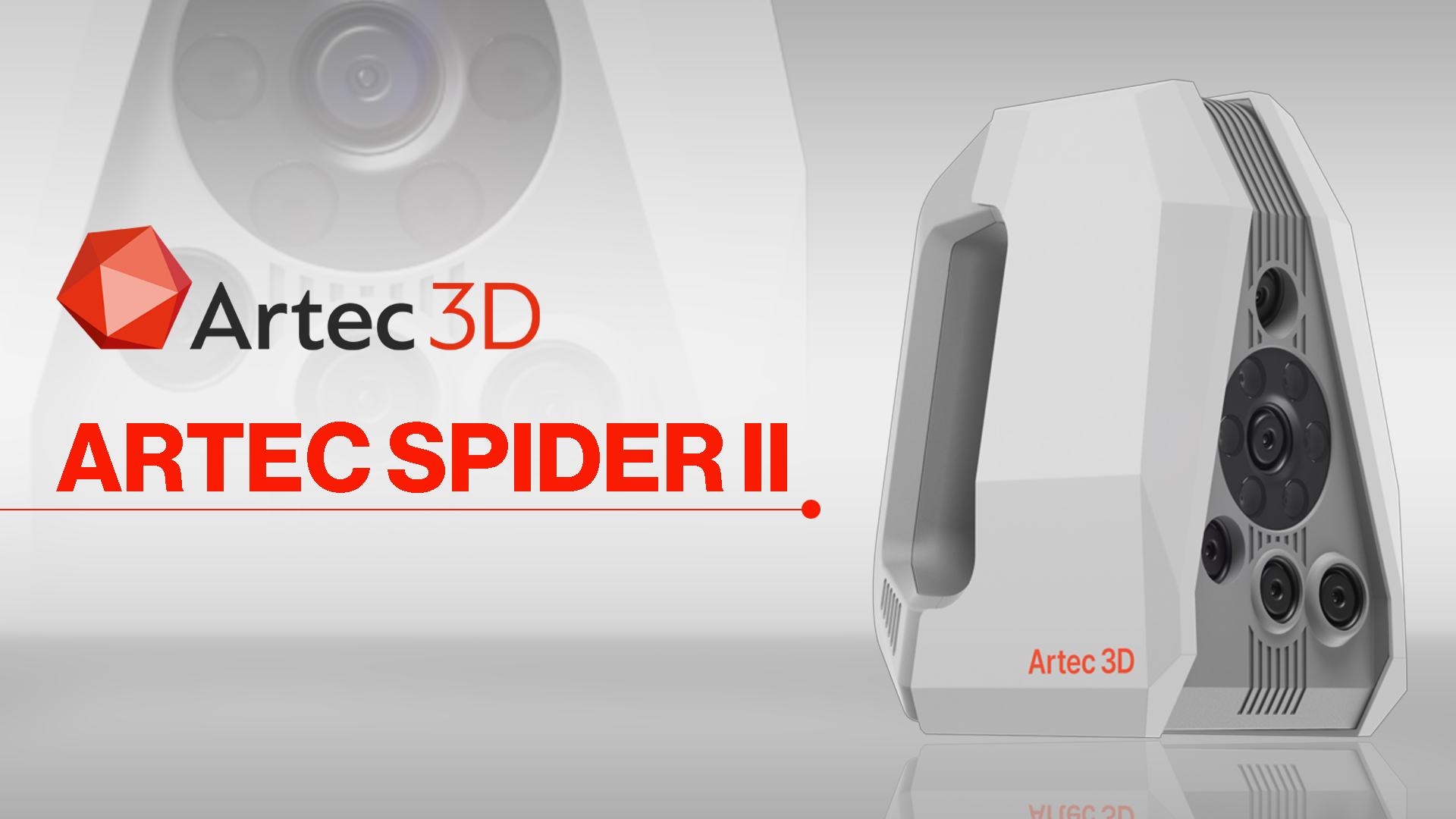

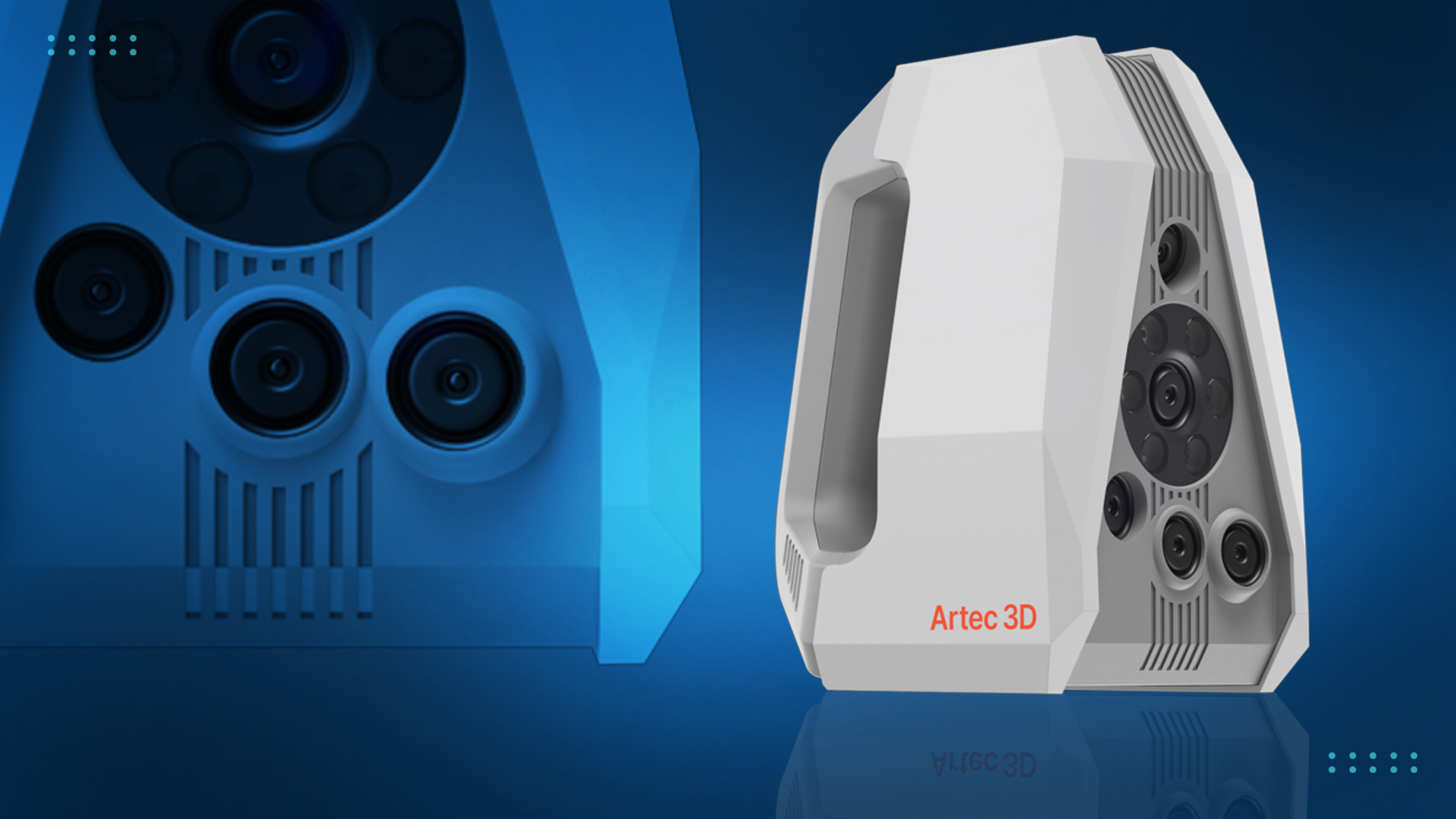

Artec Spider II
Title3D-Scanner für komplexe Details oder kleine Objekte in Vollfarbe
Mit dem Artec Spider II eröffnen sich völlig neue Möglichkeiten. Dieser hochpräzise 3D-Scanner wurde speziell entwickelt, um komplexe Strukturen, scharfe Kanten und feinste Details mit beeindruckender Genauigkeit zu erfassen. Die erfassten Daten überzeugen mit höchster Qualität, während die realitätsnahen 3D-Modelle durch exakte Geometrie und eine beeindruckende Farbtreue bestechen.
Durch die hohe Scangeschwindigkeit und den Verzicht auf Zielmarken gestaltet sich der Scanvorgang besonders einfach und intuitiv – jedes Detail wird erfasst.
TitleObjekte mit hoher Genauigkeit erfassen
Menschen, Tiere, Maschinenteile, Kunstobjekte & mehr scannen
Die 3D-Scanner Spider II ist ein handgeführter Scanner, der wegen seiner leichten Bauweise mobil und flexibel einsetzbar ist. Seine Anwendung ist ähnlich unkompliziert wie bei einer Videokamera. Nur das Ergebnis ist dreidimensional statt zweidimensional wie im Video. Ohne Zuhilfenahme von Referenzmarken kann die Software Artec Studio die Scans der Artec Spider II in Echtzeit ausrichten, sodass die Scans anschließend besonders zügig und ohne großen Aufwand weiterverarbeitet werden können.
Die hohe Qualität der farbigen Scans ermöglichen dem Scanner einen Einsatz in Bereichen der Medizin und vielen anderen Gebieten, in denen es bei der Scangenauigkeit auch auf Bruchteile von Millimetern ankommt. Das optische Scanverfahren kann bei Menschen, Tieren und Objekten aller Art bedenkenlos angewandt werden. Anders als bei einigen Laserscannern sind keine speziellen Schutzmaßnahmen nötig.
TitleKomfortables Scannen
Scannen ohne Zielmarken
Der Artec Spider II ermöglicht das Scannen ohne den Einsatz von Zielmarken – einfach und präzise. Das spart Zeit und ein zusätzlicher Aufwand und Ressourcen für das Anbringen von Zielmarken entfallen vollständig. Die Einrichtungszeit wird verkürzt, während der Scanner weiterhin effizient herausragende Ergebnisse liefert.
Dank der kontaktlosen Scan-Technologie bleibt die Umgebung unberührt. Dies ist besonders vorteilhaft für medizinische Bereiche, forensische Szenen und andere Anwendungen, bei denen das Anbringen von Zielmarken nicht möglich ist.
Schnelles Scannen
Das erweiterte Sichtfeld von 171 × 152 mm reduziert das Risiko menschlicher Fehler und ermöglicht eine effizientere Erfassung. Mit einer Scan-Geschwindigkeit von 30 FPS erfolgt die Aufnahme intuitiv und in natürlichem Tempo. Dank des geringen Gewichts von nur 950 Gramm und der markierungsfreien Technologie lässt sich der Spider II mühelos transportieren und flexibel einsetzen.
TitleLeistungsstark & vielseitig
Präzises Scannen für unterschiedlichste Objekte
Dank hoher Detailgenauigkeit lassen sich sowohl kleine als auch mittelgroße Objekte – von Münzen bis zu Automotoren – exakt digitalisieren. Selbst anspruchsvolle Oberflächen wie glänzende oder schwarze Materialien werden zuverlässig erfasst.
Erfassung komplexer Geometrien
Tiefe Löcher, scharfe Kanten und feine Strukturen werden mit hoher Präzision in digitale Daten umgewandelt. Die schnelle Temperaturstabilisierung sorgt für konstant genaue Ergebnisse, unabhängig von den Umgebungsbedingungen.
Flexibilität und Sicherheit
Der Spider II ist vollständig kompatibel mit anderen Artec Scannern und fügt sich nahtlos in bestehende Arbeitsabläufe ein. Das berührungsfreie Scannen ist schonend für Objekte und sicher für den Einsatz in medizinischen, forensischen und technischen Bereichen.
TitleArtec Spider (1. Generation) und Space Spider sind nicht mehr erhältlich
Hinweis: Der Artec Spider II stellt die neuere Generation der Spider Scanner dar. Der Artec Spider und Artec Spider der 1. Generationsind nicht mehr als Neugeräte erhältlich; der Spider der 1. Generation kann aber bei uns weiterhin noch gemietet werden. Zum Verkauf steht der Artec Spider II mit seiner neueren Technologie bereit.

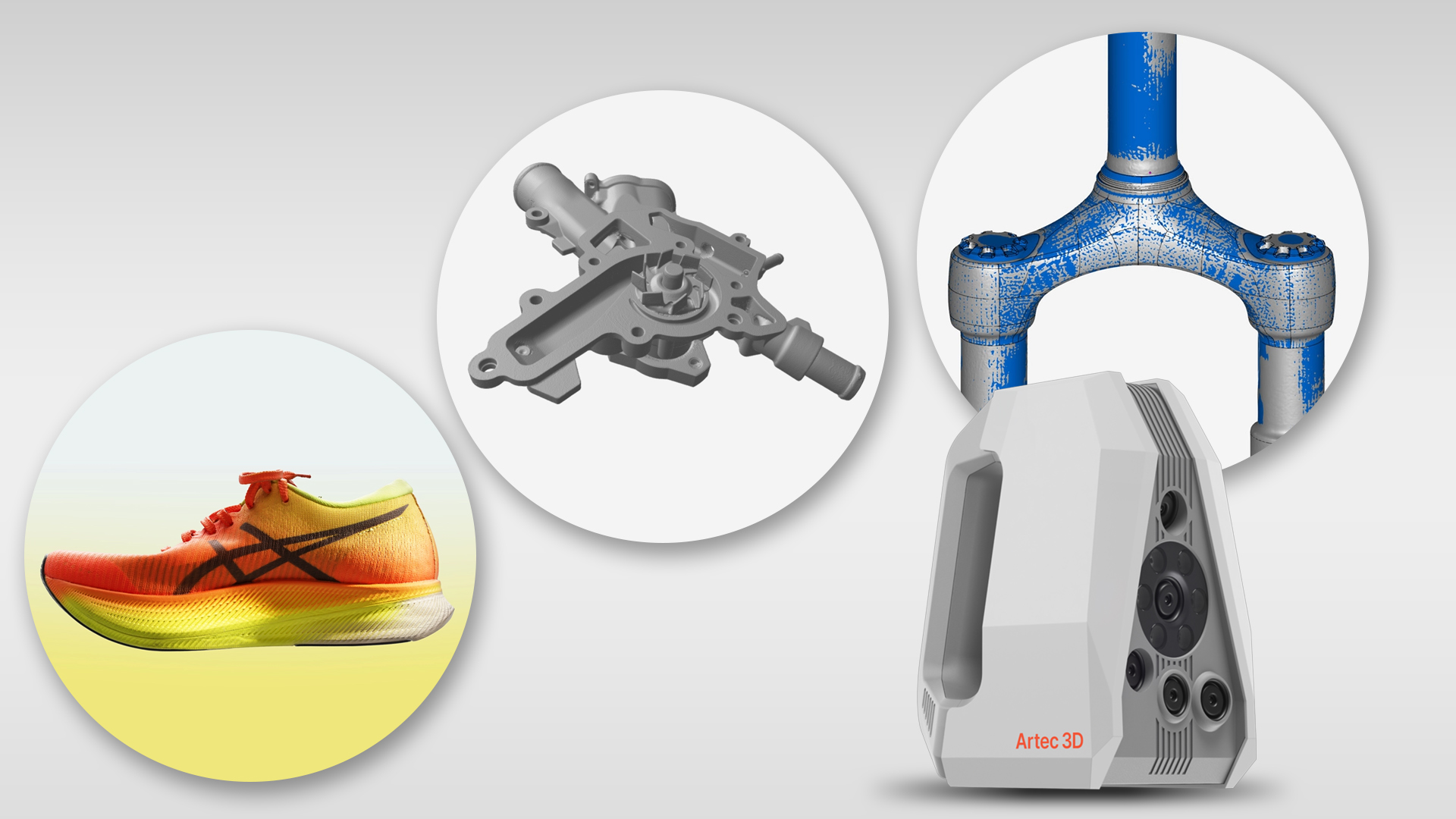

TitleAnwendungsbereiche des Artec Spider II
Der Artec Spider II wurde konstruiert für detailreiche Scans.
Hochwertige Scan-Ergebnisse erzielt der Artec Spider II in allen Anwendungsgebieten. Die hohe Scangenauigkeit und Auflösung ermöglichen den Einsatz selbst bei kleinsten und detailreichen Objekten. Im Gesundheitswesen, Produktdesign und der Qualitätskontrolle kann der Artec Spider II optimal eingesetzt werden, um beispielsweise Körperteile, Knochen oder Produktteile hochpräzise digital zu erfassen. Vor allem kleine Objekte lassen sich mit dem Artec Spider II detailgetreu und hochauflösend abscannen.
TitleÜberblick über die Anwendungsbereiche
- Fertigung und Industriedesign (z. B. Reverse Engineering, Produktdesign, Qualitätskontrolle)
- Gesundheitswesen (z. B. Prothesen-Erstellung, Hand- und Fußabdrücke)
- Wissenschaft und Erziehung (z. B. Reproduktion von Knochenteilen und naturkundlichen Objekten)
- Kunst und Design (z. B. Restaurierung, Ergänzung und Modelle von Kunstgegenständen)

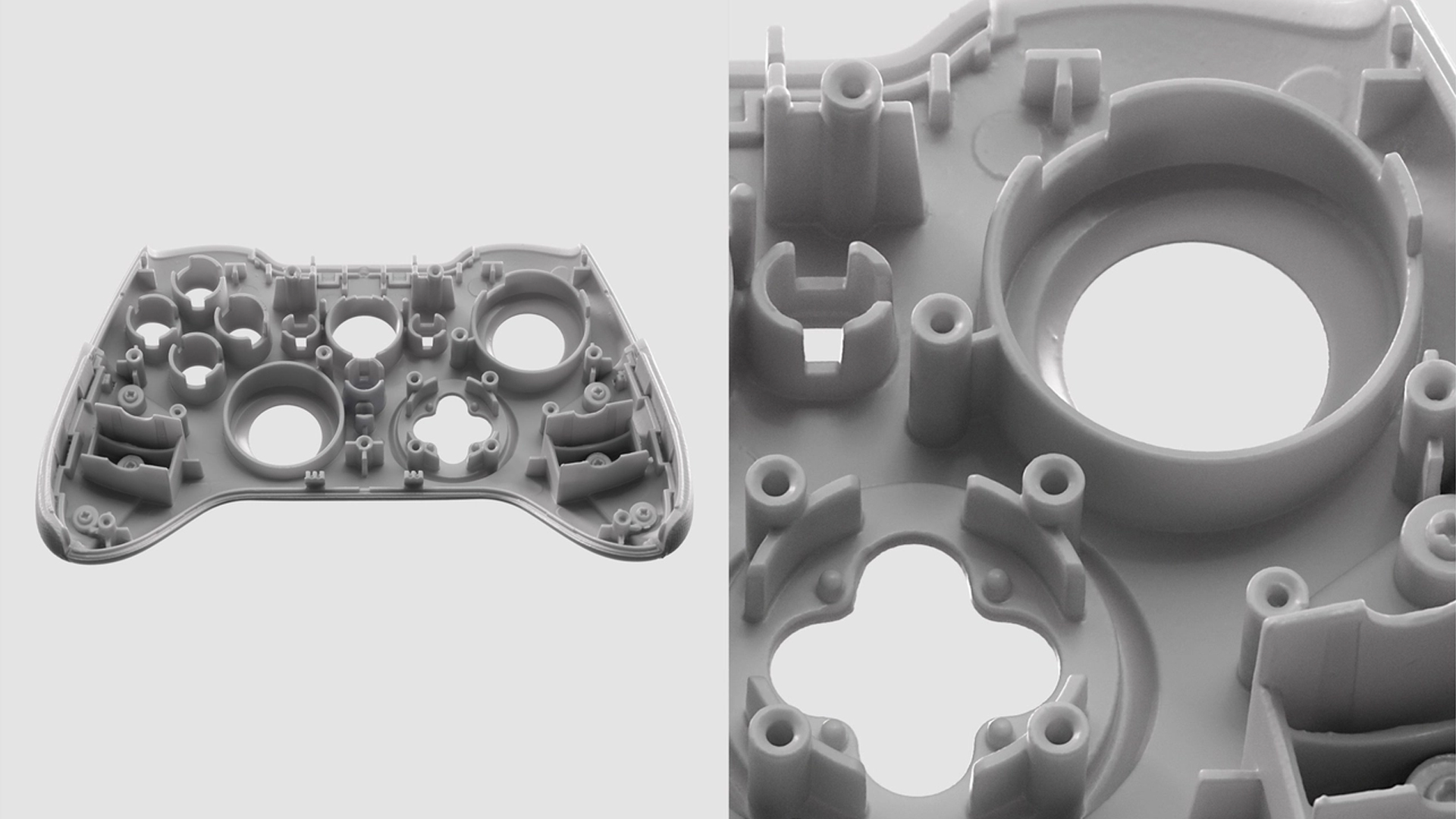

TitleIndustrie & Design
Aufnahmen mit großer Detaildichte
Dank seiner großen Benutzerfreundlichkeit, hohen Schnelligkeit und Präzision können zahlreiche Anwendungen in der Industrie vom Einsatz des Scanners profitieren.
Elemente aus dem Maschinenbau wie Motoren, Zahnräder und sogar Schrauben kann der Artec Spider II mit größter Präzision und Detaildichte scannen - ohne jegliche Verwendung von Passmarken. Über die Scanning-Software Artec Studio erhalten Sie realistische und detailgetreue Abbilder Ihrer Objekte.
TitleGesundheitswesen
Präzise Dokumentation für die Gesundheit
Innerhalb kürzester Zeit können Sie mit dem Artec Spider II beispielsweise Abdrücke von Händen und Füßen oder sogar ganze Körperteile scannen. Die erfassten Daten zeigt die Software als Modell an, sobald ein Scan oder ein Scans-Abschnitt abgeschlossen ist.
Und das Beste: Sie müssen keine besonderen Sicherheitsvorkehrungen treffen, um Gliedmaßen und andere Körperteile zu scannen. Der Artec Spider II ist ein optischer Scanner, der Bilder in eine Computergrafik umwandelt. So sind weder magnetische noch Laserstrahlung involviert; Gesundheitsgefahren können somit ausgeschlossen werden.
Einsatzgebiete:
- Anpassung von medizinischen Geräten
- Prothetik
- Scans von Hautoberflächen

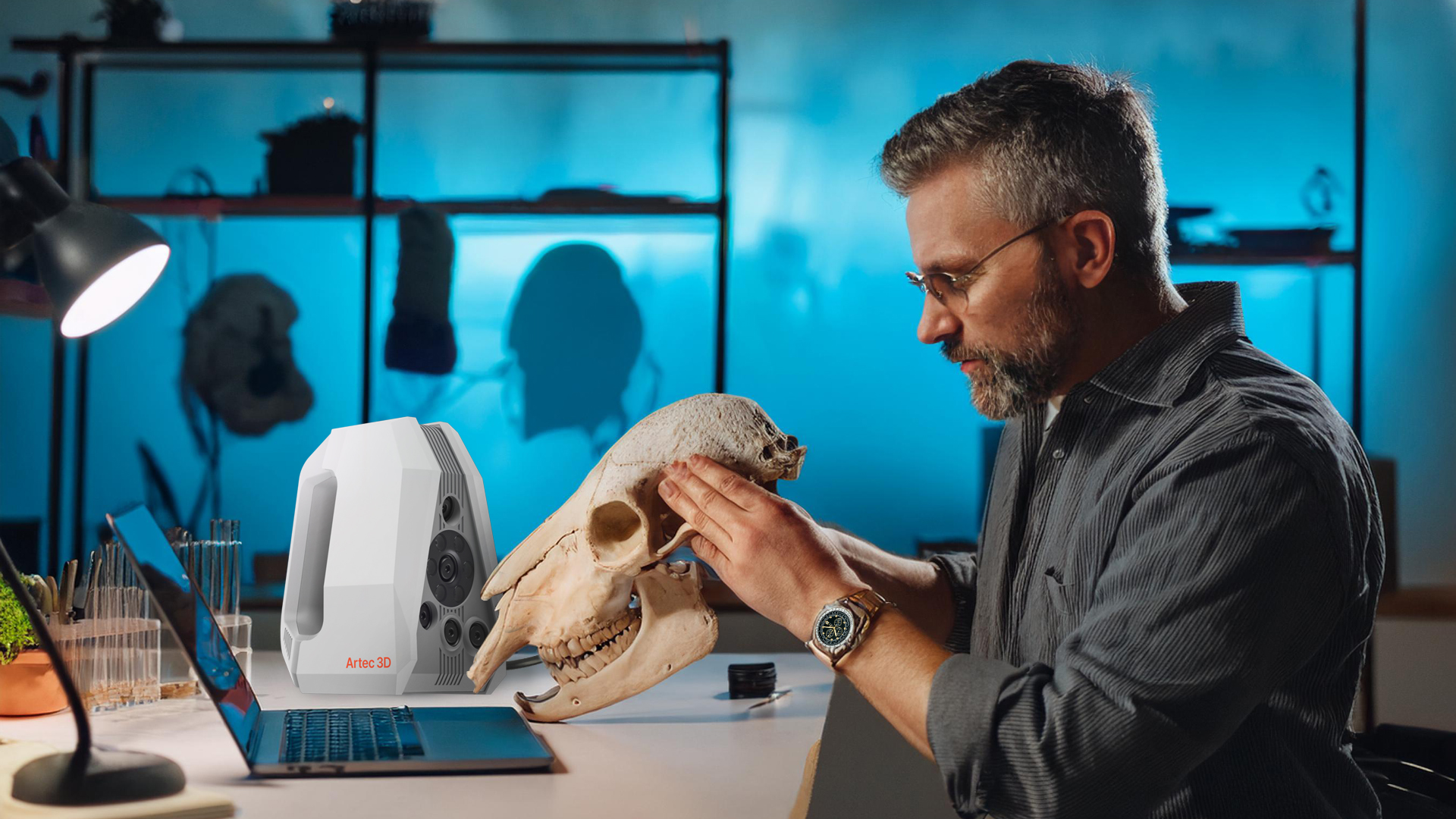

TitleWissenschaft
Helfer für Geschichte und Forschung
Sowohl Modelle von Maschinenteilen als auch Reproduktionen von naturkundlichen Objekten wie Muscheln, Fossilien und Schädeln können mit dem 3D-Scanner Artec Spider II erstellt werden. So können besonders seltene Exemplare zum Beispiel für Museen reproduziert werden.
Dabei können natürlich auch Objekte gescannt werden, die aus mehreren Fragmenten bestehen, wie es oft bei Schädeln und anderen Knochen in archäologischen Fächern der Fall ist. Über die Artec Studio Software können diese Teile am Computer wieder zusammengefügt werden.
Einsatzgebiete:
- Produktreproduktion
- Naturkunde
- Archäologie

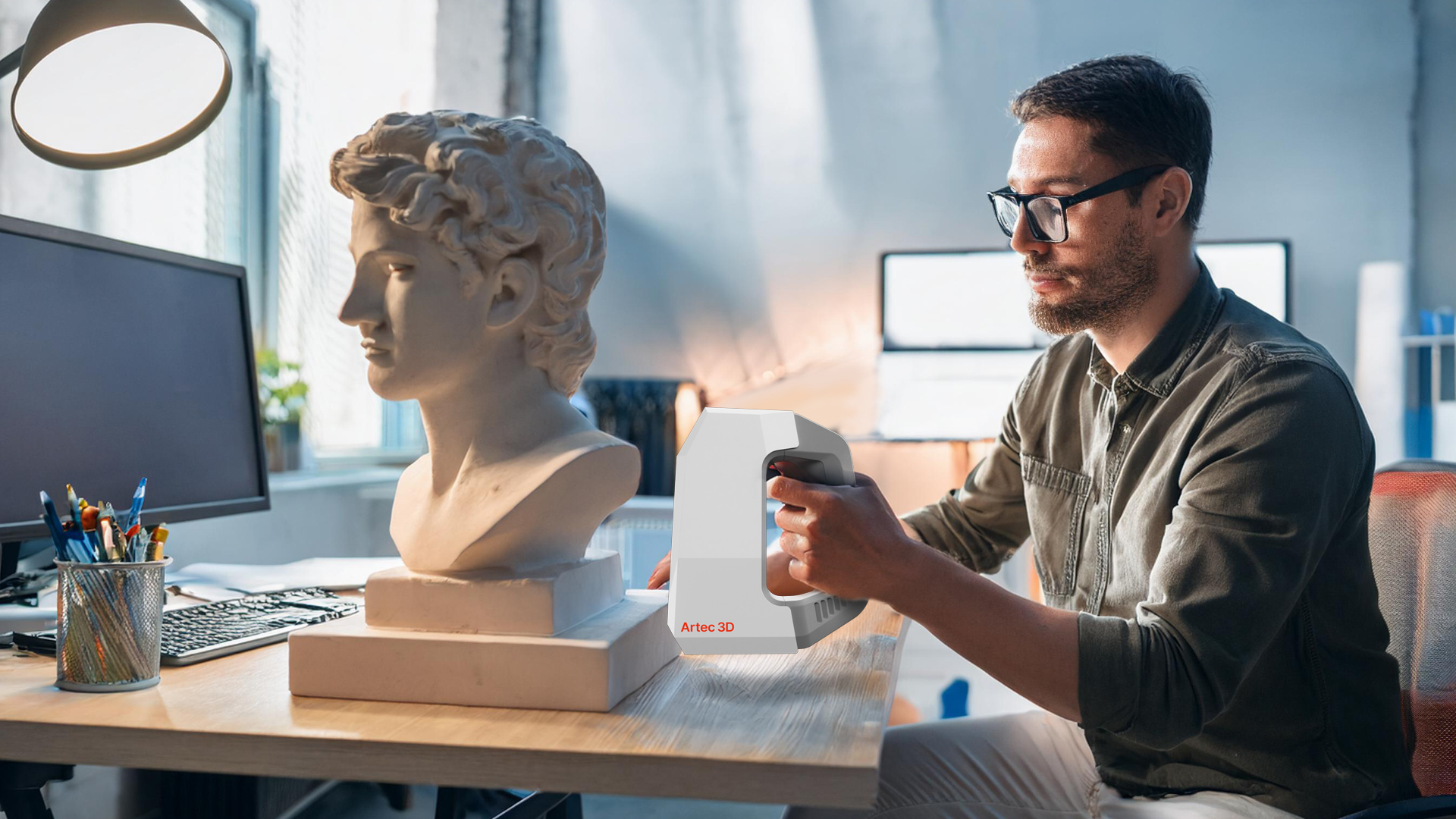

TitleKunst & Design
Rares und Empfindliches reproduzieren
Durch den hohen Detaillierungsgrad beim Scannen kann der Artec Spider II auch in Bereichen eingesetzt werden, in denen andere Scanner nicht operieren können. Das Scannen mit dem Artec Spider II kann zudem die Grundlage für die Anfertigung detailgetreuer Kopien von Objekten darstellen. So können Objekte nach Fertigung exakter Reproduktionen für die Nachwelt erhalten, repliziert und erforscht werden.
TitleArtec Spider II Datenbeispiele
Game-Controller
Wasserpumpe
Grauer Sneaker
Drache
TitleArtec Spider II: Selbst kleinste Objekte dreidimensional erfassen
Die intelligente Bauweise und die hervorragenden Scaneigenschaften ist der Artec Spider II sind besonders gut für die Erfassung kleiner Objekte geeignet.
Die Objekte lassen sich mit dem Artec Spider II in Echtzeit und Farbe digital visualisieren.

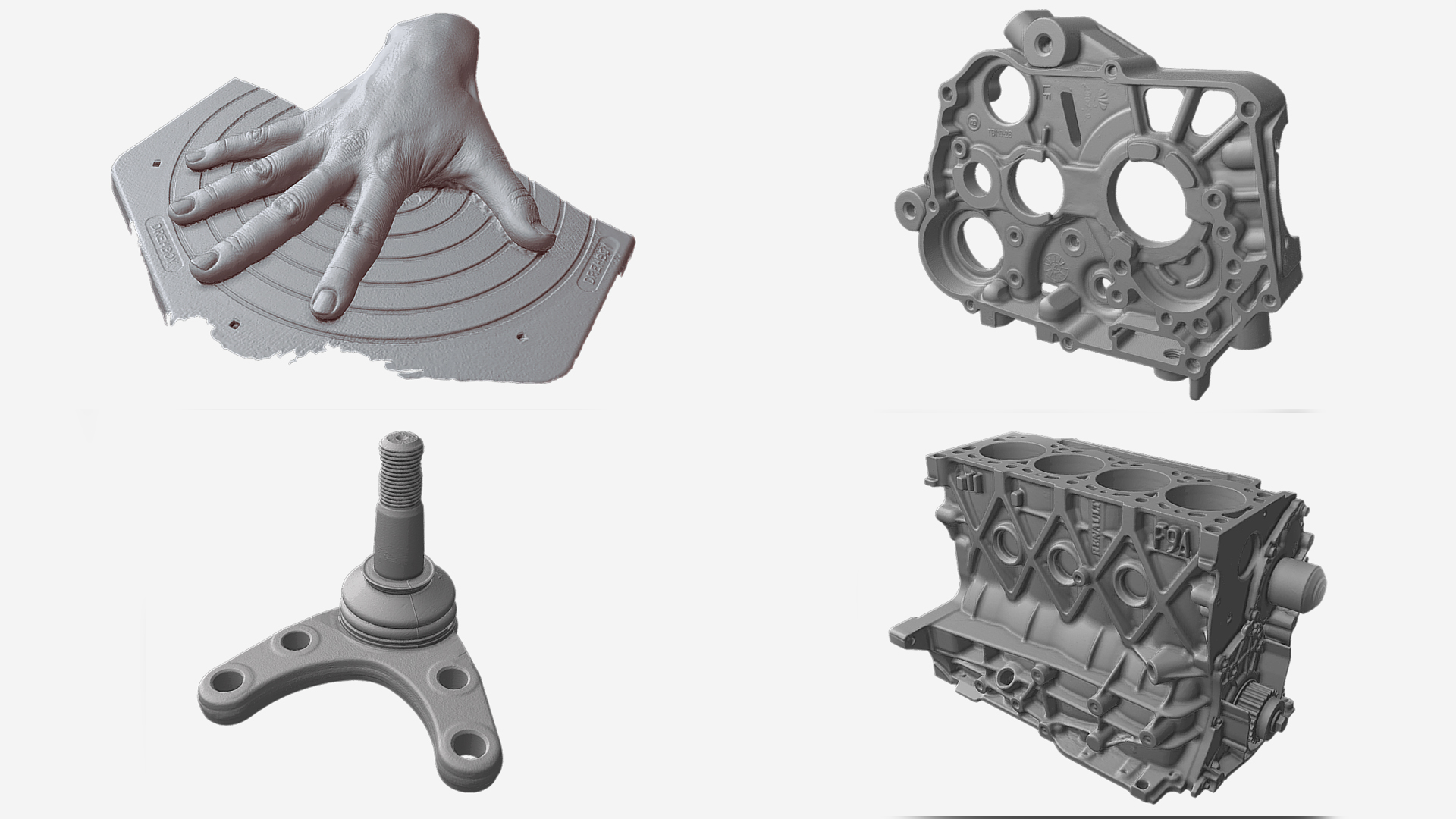

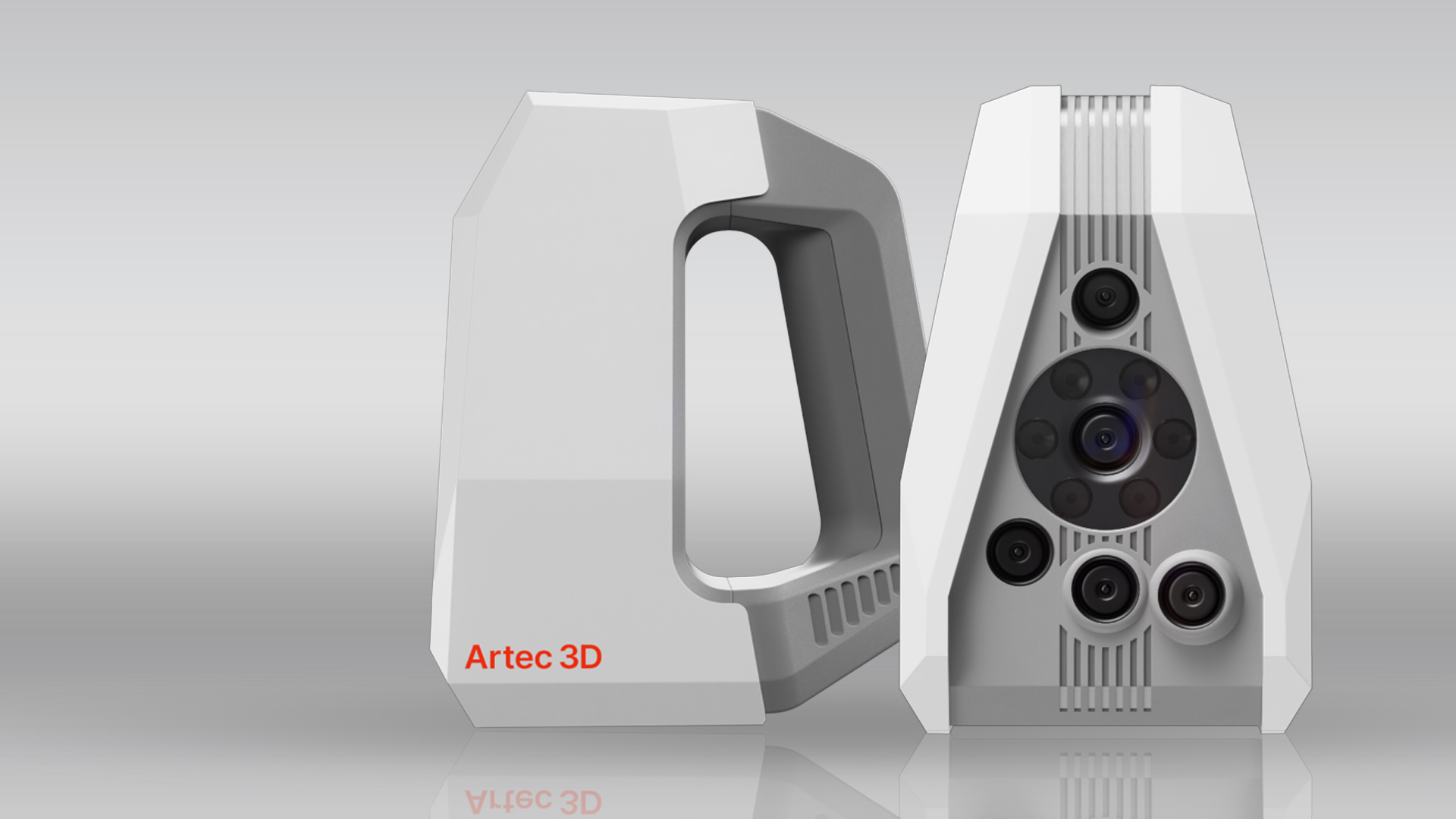

TitleFunktionsweise des Artec Spider II
Dank seiner durchdachten Konstruktion und herausragenden Scanfähigkeiten ist der Artec Spider II ideal für die detaillierte Erfassung kleiner Objekte. Mit dem Artec Spider II lassen sich diese Objekte in Echtzeit und Farbe digital visualisieren. Um Daten aus verschiedenen Blickwinkeln zu erfassen und das Objekt vollständig zu scannen, wird der 3D-Scanner einfach um das Objekt herumgeführt. Der Artec Spider II kann dabei bis zu 30 Bilder pro Sekunde aufnehmen. Die Artec Studio Software zeigt Ihnen in Echtzeit, welche Bereiche bereits gescannt wurden.
Das Scannen funktioniert ähnlich wie bei einer Videokamera, allerdings erstellt der Scanner statt zweidimensionaler Bilder ein dreidimensionales Abbild der Objektoberfläche. Durch das Ausrichten und Zusammenführen mehrerer Scans entsteht ein vollständiges 3D-Modell. Dieses Modell kann anschließend mit den Werkzeugen der Artec Studio Software bearbeitet werden. Mit nur einem Mausklick kann das Modell zudem mit Farbe versehen werden.

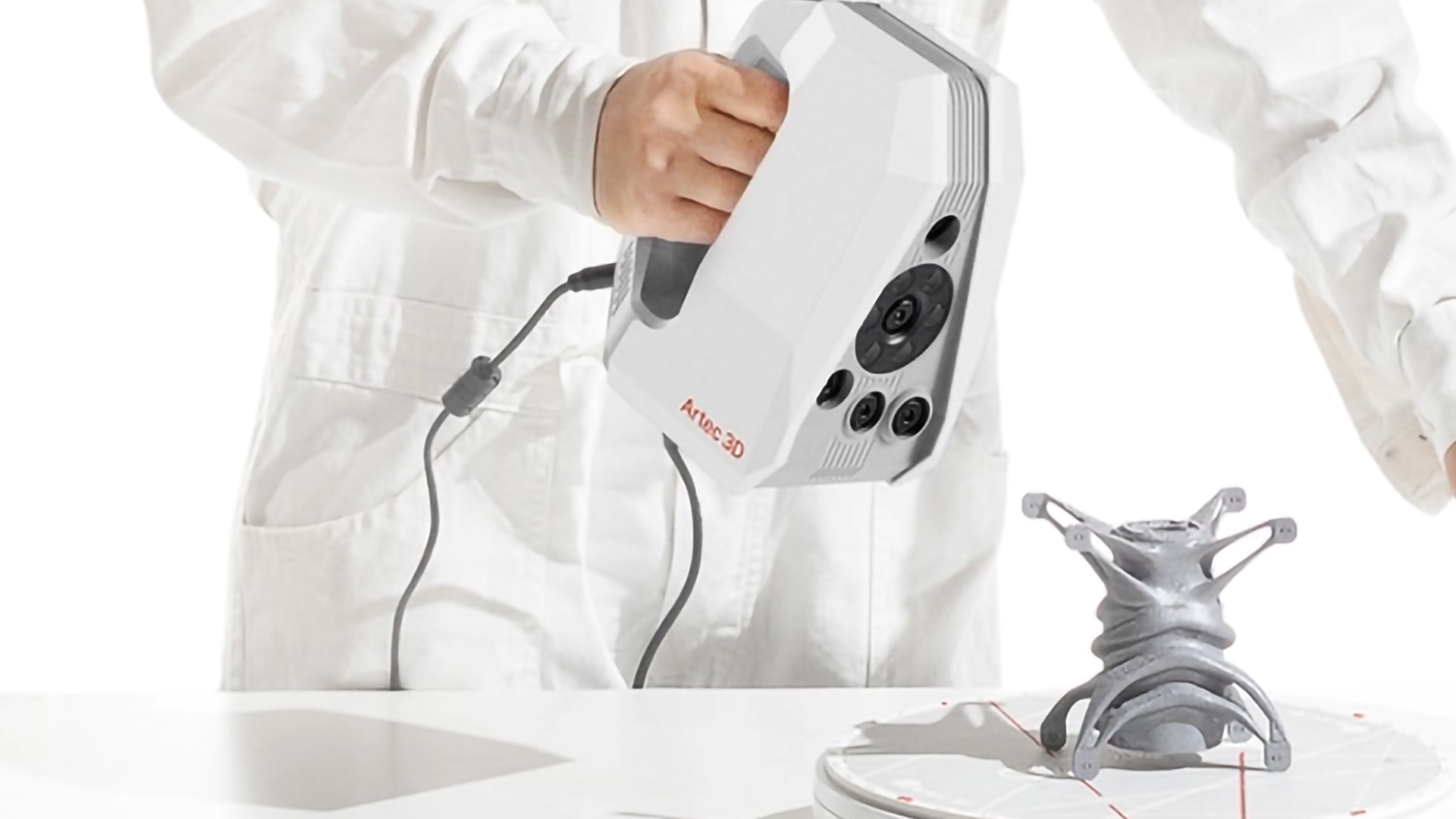

TitleScannen mit dem Artec Spider II
So funktioniert die Anwendung
Wie eine einfache Videokamera können Sie den Artec Spider II auf das Objekt richten, das Sie scannen wollen. Mit einem Druck auf den Auslöseknopf startet der Scan; den Scanner können Sie nun in einem Abstand von 19 bis 35 cm um das Objekt herum bewegen.

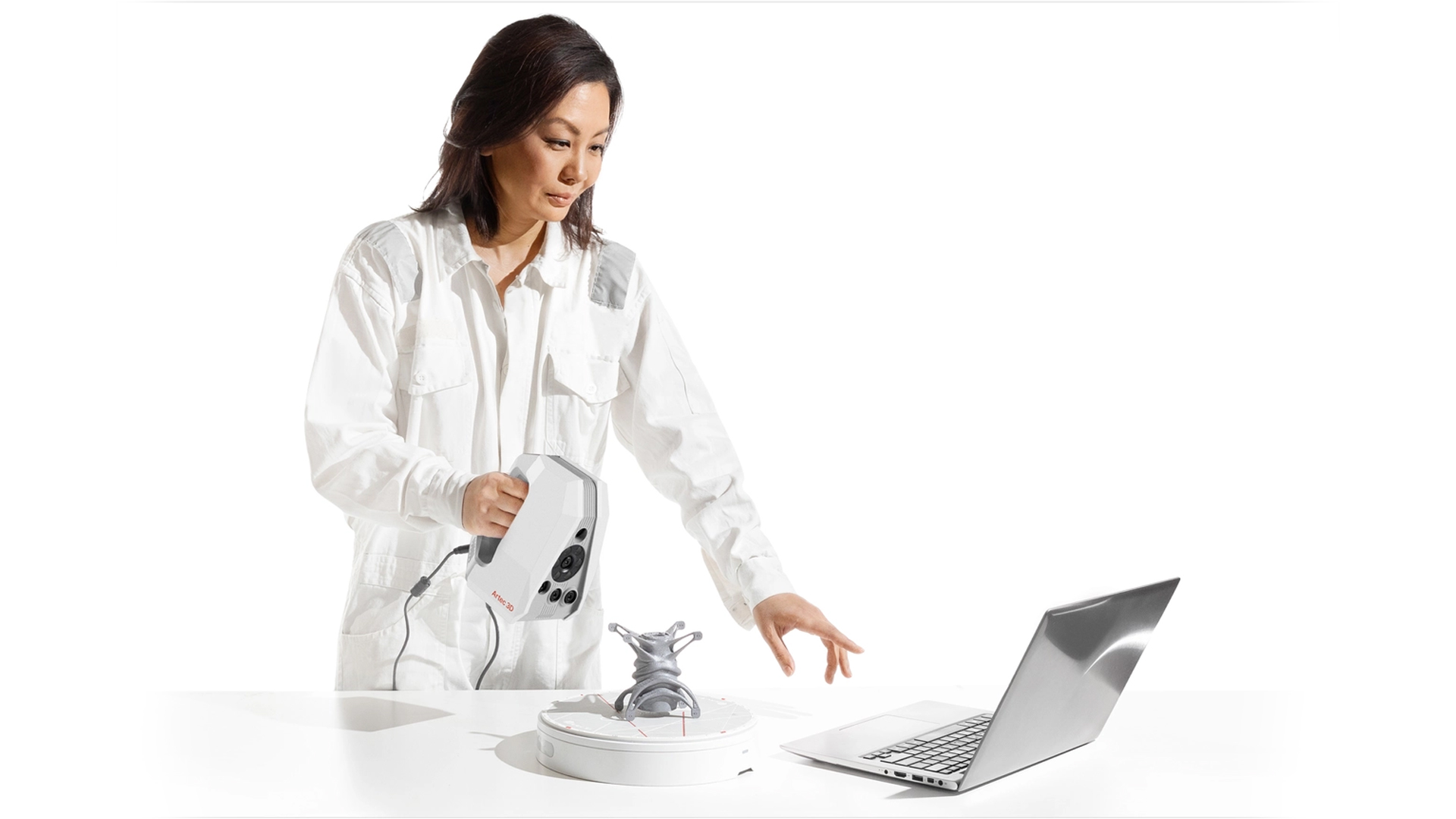

Dank der Software können Sie in Echtzeit auf dem Monitor Ihres Laptops erkennen, welche Bereiche bereits gescannt sind und welche noch nicht. Sie können zu jedem Zeitpunkt die Position wechseln und so den Scan vervollständigen.

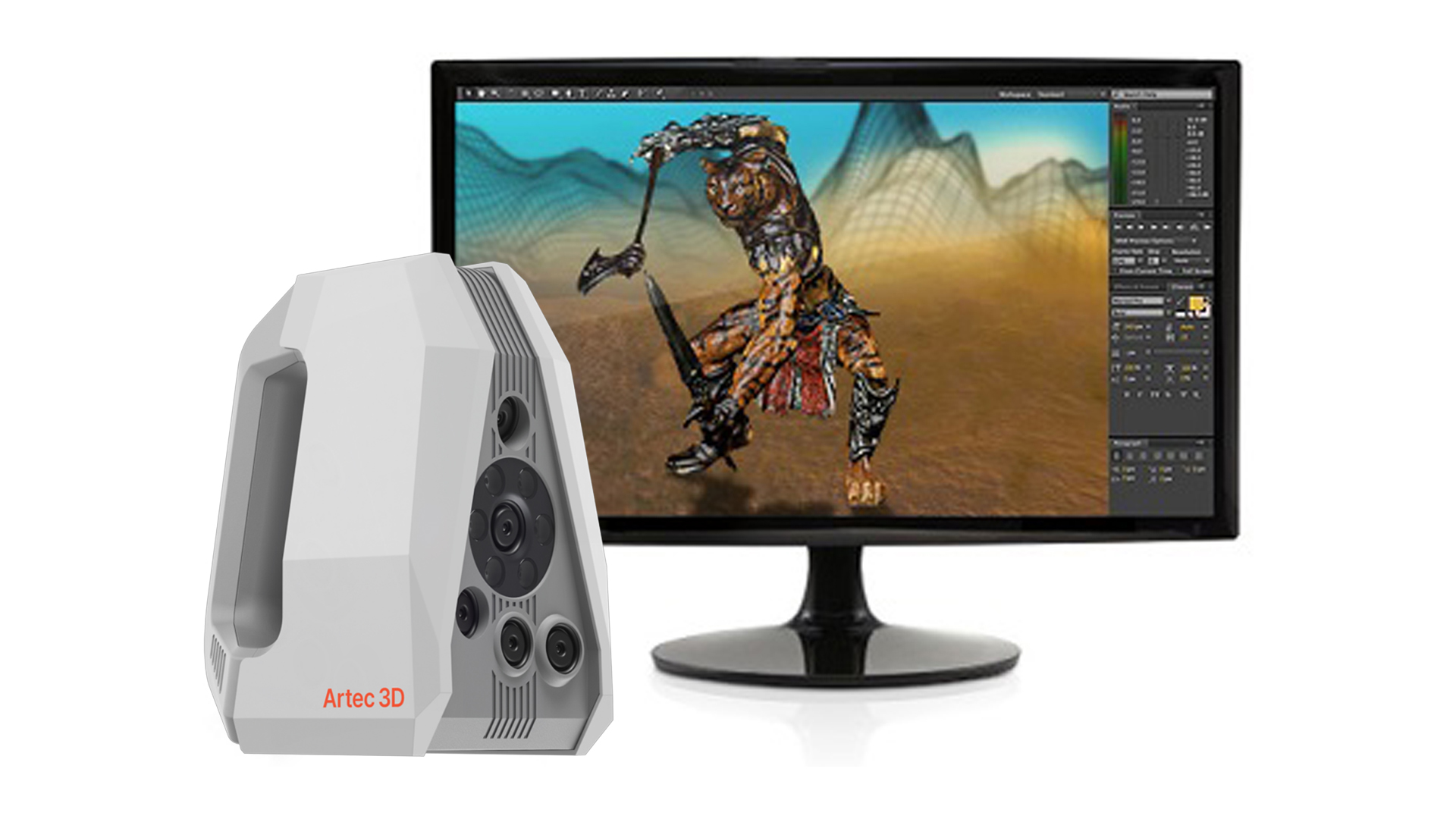

TitleEinfache Modellerstellung am PC
Artec Studio Software unterstützt die Nachbearbeitung
Für ein vollständiges Modell müssen Sie erst die einzelnen Scans aneinander ausrichten. Fehlt ein Teil, scannen Sie einfach noch einmal. Zum Zusammenfügen können Sie die Scans an einem Koordinatensystem ausrichten oder die Funktionen der Software zum Optimieren nutzen. Mit Hilfe von Artec Studio können Sie das Modell glätten und die Oberfläche anpassen. Zudem haben Sie die Möglichkeit, Ihr gescanntes Objekt einzufärben.
TitleWeiterverarbeitung in verschiedenen Formaten
Im Video wird die Weiterverarbeitung der Scans in verschiedenen Formaten vorgestellt.

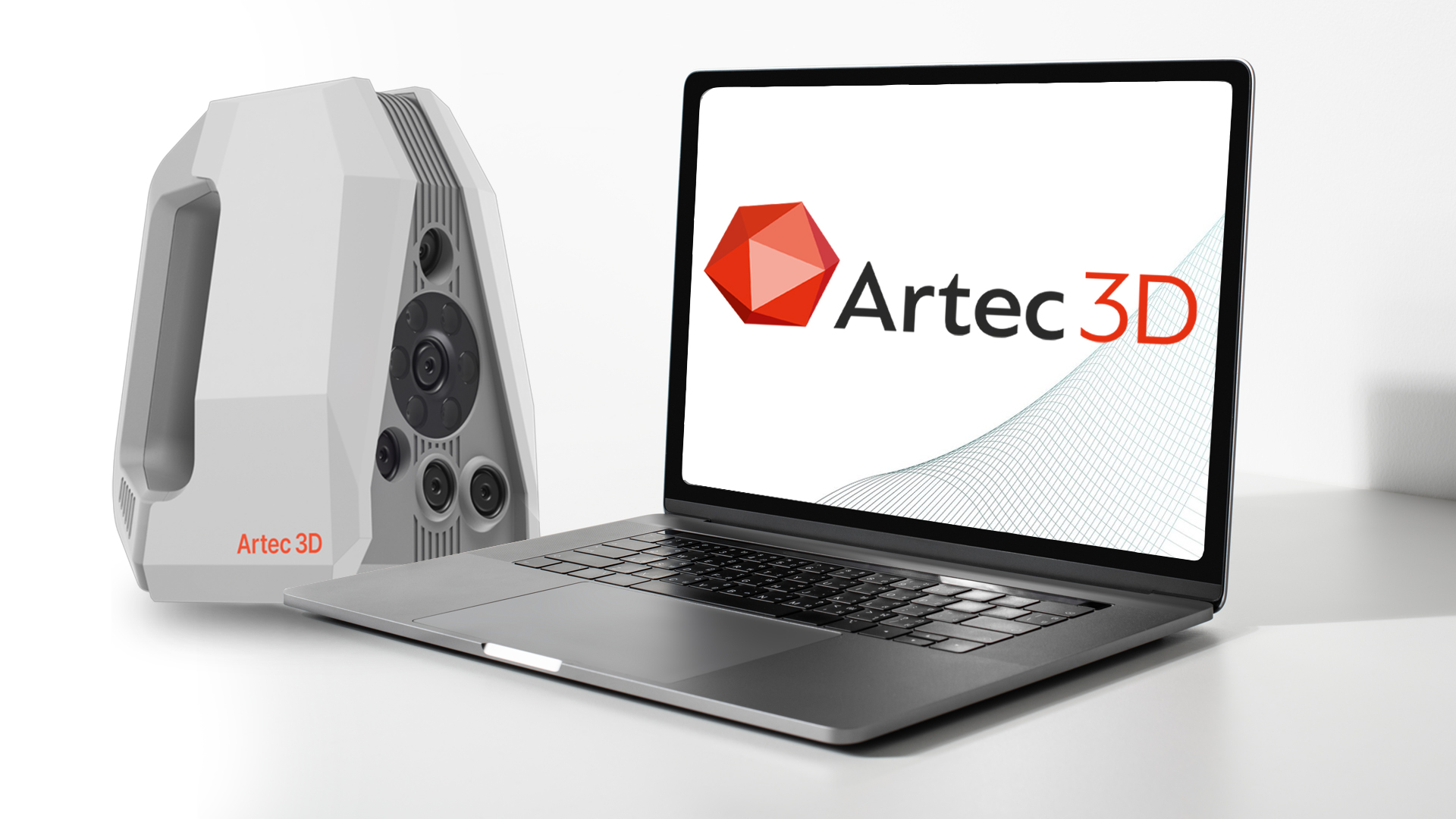

TitleScandaten einfach weiterverarbeiten
Die Software Artec Studio bietet Ihnen nicht nur die Möglichkeit, Ihr Modell nach dem Scanning zu optimieren.
Dank der großen Auswahl an Ausgabeformaten können Sie Ihr Modell zudem in zahlreichen Softwarelösungen entsprechend Ihrer Aufgabenstellung weiterverarbeiten.
TitleKompatible Software & Exportformate
- Artec Studio 19
- Geomagic
- RapidForm
- Rhino
- Autodesk Maya
- 3DMax
- AutoCAD
- Blender
- XSI
- Mudbox
- Pixologic ZBrush u. a.
- Exportformate: OBJ, PLY, WRL, STL, AOP, ASC, USD, Disney PTEX, E57, XYZRGB und USDZ
TitleTechnische Daten
Alle Daten auf einen Blick
| Technische Angaben | Artec Leo | Artec Eva | Artec Spider II |
|---|---|---|---|
| 3D-Punktgenauigkeit, bis zu | 0,1 mm | 0,1 mm | 0,05 mm |
| 3D-Auflösung, bis zu | 0,2 mm | 0,5 mm | 0,1 mm |
| 3D-Genauigkeit über Distanz, bis zu | 0,03% über 100 cm | 0,03% über 100 cm | 0,03% über 100 cm |
| Arbeitsabstand | 0,35 – 1,2 m | 0,4 – 1 m | 0,19 – 0,3 m |
| Volumenerfassungszone | 160,000 cm³ | 61,000 cm³ | 1.800 cm³ |
| Messfeld, H × B bei kürzester Entfernung | 244 × 142 mm | 214 × 148 mm | 128 × 104 mm |
| Messfeld, H × B bei größtmöglichem Abstand | 838 × 488 mm | 536 × 371 mm | 171 × 152 mm |
| Abgewinkeltes Messfeld, H × B | 38,5 × 23° | 30 × 21° | 30 × 21° |
| Erfassung von Texturen | Ja | Ja | Ja |
| Texturauflösung | 2,3 mp | 1,3 mp | 5 mp |
| Farben | 24 bpp | 24 bpp | 24 bpp |
| 3D-Rekonstruktionsrate für Echtzeit-Zusammenfügung, bis zu | 22 fps | 16 fps | 30 fps |
| 3D-Rekonstruktionsrate für 3D-Videoaufzeichnung, bis zu | 44 fps | 16 fps | 30 fps |
| 3D-Rekonstruktionsrate für 3D-Videostreaming, bis zu | 80 fps | – | – |
| Datenerfassungsgeschwindigkeit, bis zu | 3 Mio. Punkte / Sek. | 2 Mio. Punkte / Sek. | 8 Mio. Punkte / Sek. |
| 3D-Belichtungszeit | 0,0002 s | 0,0002 s | 0,0002 s |
| 2D-Belichtungszeit | 0,0002 s | 0,00035 s | 0,0002 s |
| 3D-Lichtquelle | VCSEL | Blitzlicht (kein Laser) | Blaue LED |
| 2D-Belichtungszeit | Reihung aus 12 LED | Reihung aus 12 LED | Reihung aus 6 LED |
| Positionssensoren | Integriertes 9-DoF-Trägheitssystem | – | – |
| Bildschirm / Touchscreen | Integrierte 5,5" Half HD, CTP. Optionales Wi-Fi / Ethernet Video-Streaming zu einem externen Gerät | USB-Streaming über einen externen Computer | USB-Streaming über einen externen Computer |
| Multicore-Verarbeitung | Integrierte Prozessoren: NVIDIA® JetsonTM TX2 Quad-core ARM® Cortex®-A57 MPCore Prozessor NVIDIA MaxwellTM 1 TFLOPS GPU mit 256 NVIDIA® CUDA® Cores | Auf externem Computer | Auf externem Computer |
| Interface | Wi-Fi, Ethernet, SD-Karte | 1 × USB 2.0, USB 3.0 kompatibel | USB 3.0 kompatibel |
| Eingebaute Festplatte | 256 GB SSD | – | – |
| Anforderungen an den PC | Artec Leo | Artec Eva | Artec Spider II |
|---|---|---|---|
| Unterstützte Betriebssysteme | Windows 7, 8, 10 x 64 | Windows 7, 8, 10 x 64 | Windows 11, 10 x 64 |
| Mindestanforderungen an den Computer Ein PC ist nur für die Nachbearbeitung erforderlich. Für das Scannen selbst wird kein Computer gebraucht. | i5, i7 oder i9, 64GB RAM | i5 oder i7 empfohlen, 12Gb RAM | i7 oder i9 empfohlen, 64Gb RAM |
| Mindestanforderungen an die Software | Artec Studio Version 15 |
| Artec Studio 19 |
| Ausgabeformate | Artec Leo | Artec Eva | Artec Spider II |
|---|---|---|---|
| 3D-Polygonnetz | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB | ||
| Formate für 3D-Punktwolke | BTX, PTX | ||
| CAD-Formate | STEP, IGES, x_t | ||
| Formate für Messungen | CSV, DXF, XML | ||
| Stromquelle und Maße | Artec Leo | Artec Eva | Artec Spider II |
|---|---|---|---|
| Stromquelle | Eingebauter, austauschbarer Akku, optional Wechselstrom | Wechselstrom oder externer Akkusatz | AC/DC-Netzteil, DC 24V |
| Maße, HxLxW | 231 × 162 × 230 mm | 262 × 158 × 63 mm | 187 × 156 × 118 mm |
| Gewicht | 2,6 kg | 0,9 kg | 0,95 kg |
Als Anwender besser beraten
Wenn Sie sich für unser Angebot interessieren oder mehr über den Artec Spider II erfahren möchten, dann rufen Sie uns noch heute an und vereinbaren einen kostenlosen und unverbindlichen Beratungstermin für Sie. Wir werden alle Ihre Fragen beantworten. Als Händler und gleichzeitig Anwender sind wir gut aufgestellt, um Sie auch nach dem Kauf zu unterstützen.
Wir bieten Artec-Produkte in Zusammenarbeit mit einem autorisierten ARTEC-Gold-Partner an.
