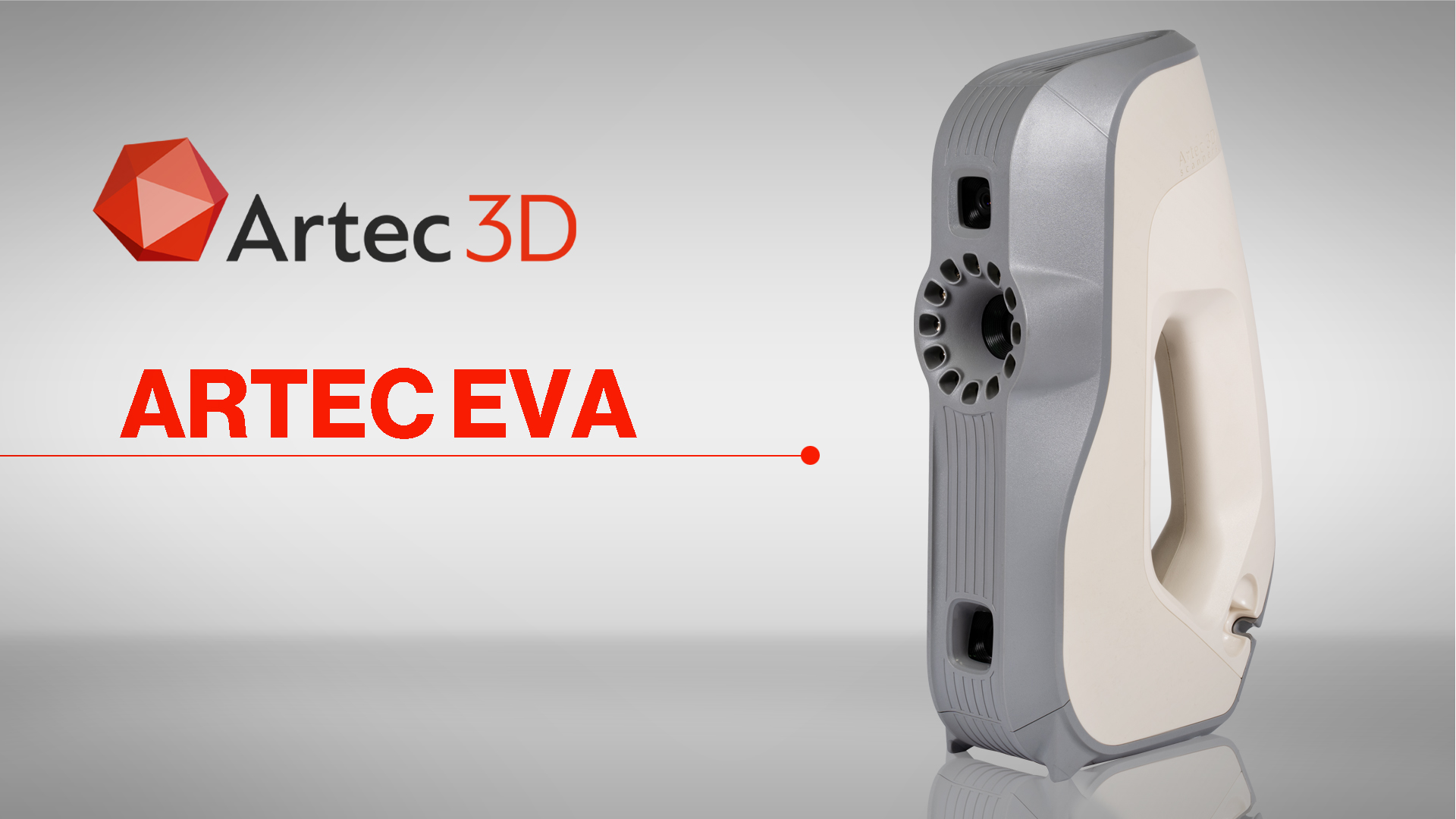

Artec Eva
TitleObjekte in hoher Auflösung und in Farbe scannen
Der Artec Eva 3D Scanner ist die optimale Wahl, wenn es darum geht, kleine bis mittelgroße Objekte schnell, päzise und in hoher Auflösung einzuscannen. Mit dem Artec Eva erfassen Sie Objekte in kürzester Zeit. Er digitalisiert Objekte fehlerfrei in Echtzeit und in kräftiger Farbe. Sie können das Ergebnis direkt am Bildschirm verfolgen.
Bei dem gesamten Scanvorgang benötigt der Artec Eva keinerlei Marker, Referenzmarken oder Justierungen. Damit ist der Artec Eva 3D-Scanner für fast jeden Anwendungsbereich unbegrenzt einsetzbar.

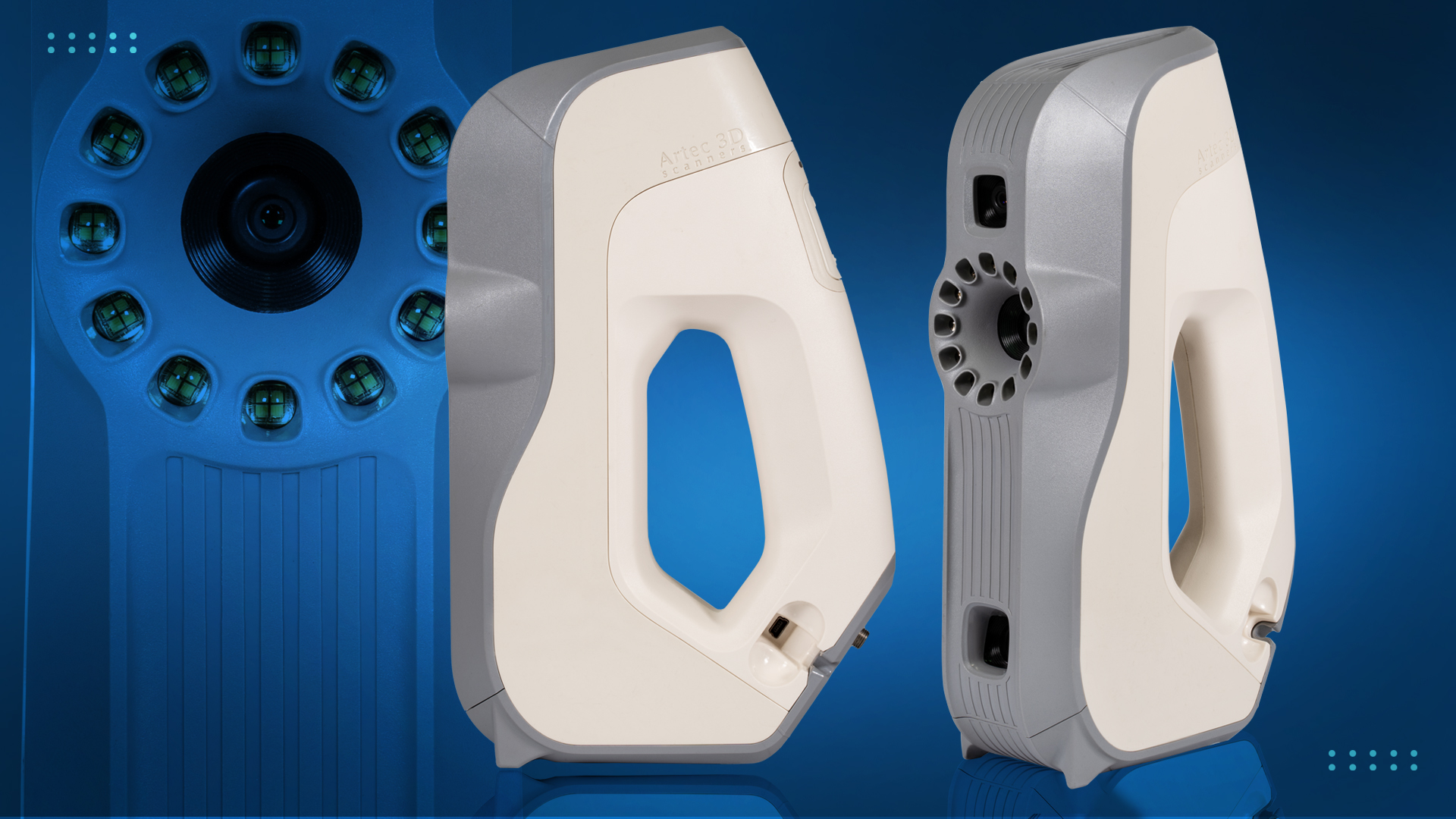

TitleDas Besondere am Artec Eva

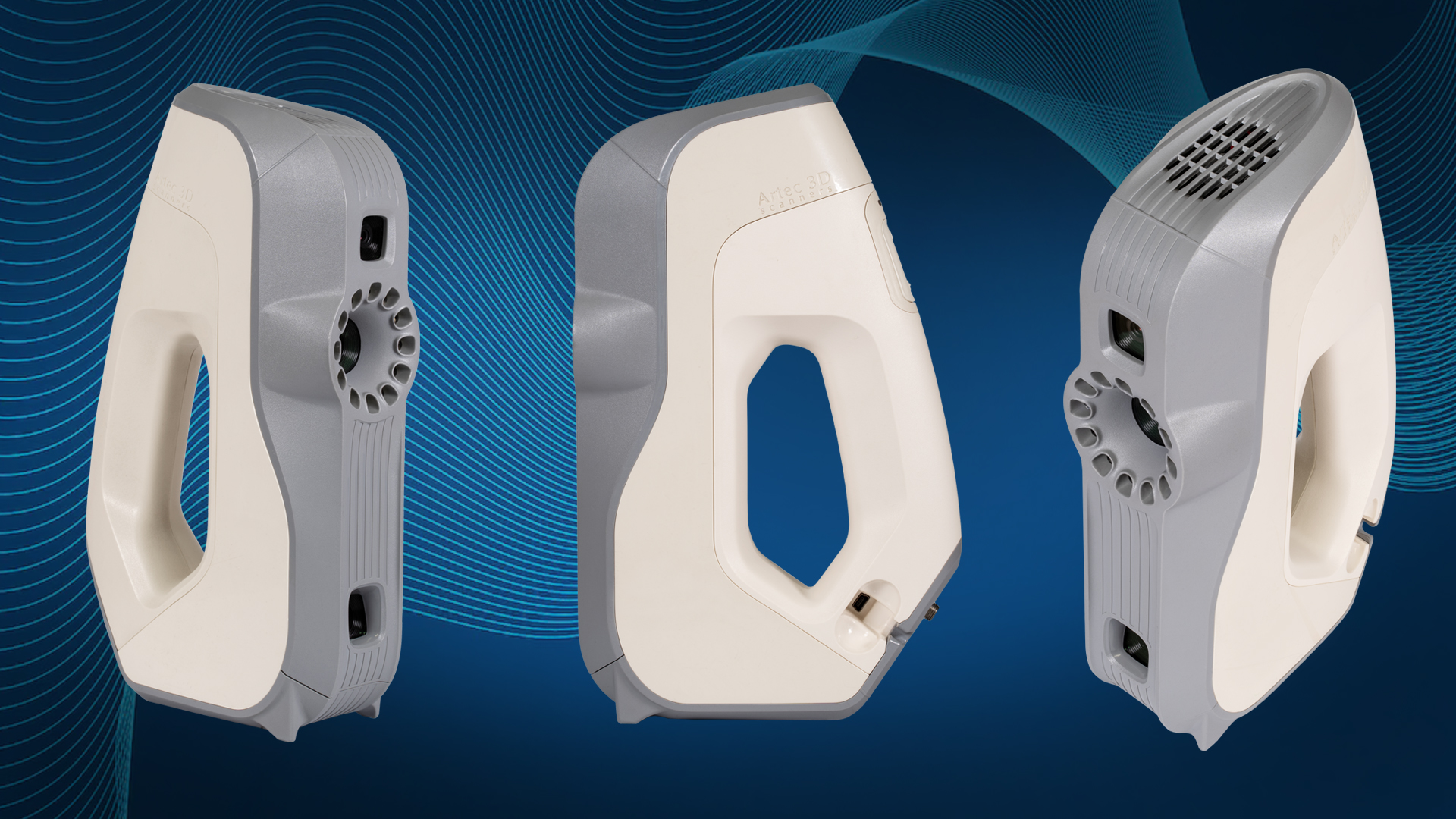

Der Artec Eva 3D Scanner ist ein flexibel einsetzbarer optischer 3D-Scanner. Er ist handgeführt und in der Anwendung ähnlich wie eine Videokamera, nur dass der Scanner in 3D digitalisiert. Der Scanner kann bis zu 16 Bilder pro Sekunde aufnehmen. Noch während der Aufnahme werden die Bilder in Echtzeit ohne Referenzmarken oder Referenzpunkte ausgerichtet. Diese Eigenschaft des Eva Scanners macht das Scannen absolut einfach und schnell. Das ist insbesondere für die Erstellung von Spezialeffekten in der medizinischen oder biomechanischen Forschung von großer Bedeutung.
Aufgrund der absolut hohen Qualität können die mit dem Eva Scanner hergestellten farbigen Scans in Bereichen wie CG/Animation, Forensik oder Medizin bestens verwendet werden. Gerade weil der Artec Eva 3D-Scanner ein optischer Scanner ist, ist der Einsatz für Mensch, Tier und auch spezielle Objekte unbedenklich. Es sind keine besonderen Schutzmaßnahmen wie bei Laserscannern erforderlich.
TitleDie beeindruckenden Ergebnisse sprechen für sich
Schauen Sie sich die Videos an und überzeugen Sie sich selbst von den beeindruckenden Scan-Ergebnissen, die der Artec Eva Scanner liefert.
Auch die Einfachheit des Scan-Vorgangs ist auf den Videos sehr gut zu erkennen.
Der Arbeitsaufwand ist beim Artec Eva im Vergleich zu anderen Systemen relativ gering. Der 3D-Scanner hat sein Können bereits in zahlreichen Anwendungen unter Beweis gestellt und ist damit die erste Wahl.
TitleArtec HD-Modus
Mehr Details und Tiefe dank neuem HD-Modus
Das neuste Firmware-Update für Artec Scanner in Verbindung mit der Software Artec Studio bietet eine verbesserte Datenaufnahme in nie dagewesener Qualität. Die Auflösung der Messung ist nun deutlich erhöht und sowohl feine Strukturen als auch scharfe Kanten und schwer zugängliche Bereiche können nun detaillierter aufgenommen werden.

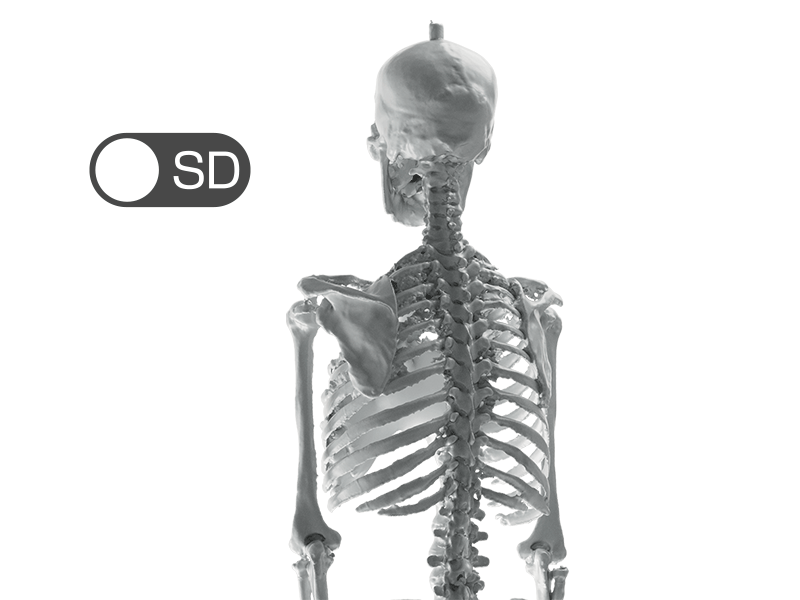

Die neu eingeführte künstliche Intelligenz macht den Artec-Scanner mit der Software Artec Studio Software zu einer Koryphäe auf dem Markt der handgeführten 3D-Scanner. Die Abbildungen zeigen den deutlichen Unterschied der HD-Auflösung im Vergleich mit der Standard-Auflösung.
TitleIn zahlreichen Anwendungen zu Hause
Die zahlreichen praxiserprobten Anwendungen beweisen, dass der Artec Eva 3D-Scanner die richtige Wahl ist, um hochwertige Scans zu erhalten.
Als Einsatzbeispiele sind hier die Industrie, Designabteilungen, Denkmalerhalt oder die Medizin zu nennen.
Durch die leichte und tragbare Bauform ist das Gerät ideal für den Einsatz in der Entwicklung oder Erweiterung von Bauteilen geeignet.
TitleAnwendungsbereiche im Überblick
- Medizin/Medizintechnik: Teil- oder Ganzkörperscans, Orthopädie, Prothetik, Sitzformen/-schäume, Kosmetik/Plastische Chirurgie, Posttraumatische Behandlung, Diätologie/Training/Sport
- Industrie und Produktion: Produkt-Design, Qualitätskontrolle, Inspektion, Reverse Engineering
- Multimedia, 3D-Grafik und Design: Kino, Spiele, Ergonomie, Computergrafik (Personen-Scanning, Mimik-Scans)
- Mode und Lifestyle: Schnittmuster, Maßanfertigung, Internetshopping
- Kunst- und Kulturgüter: Restaurierung, virtuelle Museen, Archive, Kataloge
Title3D-Scanner in der Medizin
Ohne Sicherheitsrisiko Körperteile scannen
Der Artec 3D-Scanner Eva liefert innerhalb von Sekunden Informationen über die Form eines Objekts. Daher können diese Geräte immer dann erfolgreich eingesetzt werden, wenn ein 3D-Bild eines Körperteils oder des gesamten menschlichen Körpers benötigt wird.
Der 3D-Scanner stellt kein Sicherheitsrisiko für den Menschen dar. Der Scanner produziert keinerlei magnetische Strahlung oder Laserstrahlung. Damit können die Geräte weder den menschlichen Körper noch medizinische Geräte beschädigen. Es sind auch keine Marker erforderlich, die auf die Haut geklebt werden müssen. Diese Vorteile erklären ihre Beliebtheit in der Medizin und verwandten Disziplinen.
- Plastische Chirurgie
- Orthopädie und Prothesen
- Rollstühle
- Posttrauma-Versorgung
- Diätologie
TitleIndustrielle Anwendung
Schneller und präziser als je zuvor

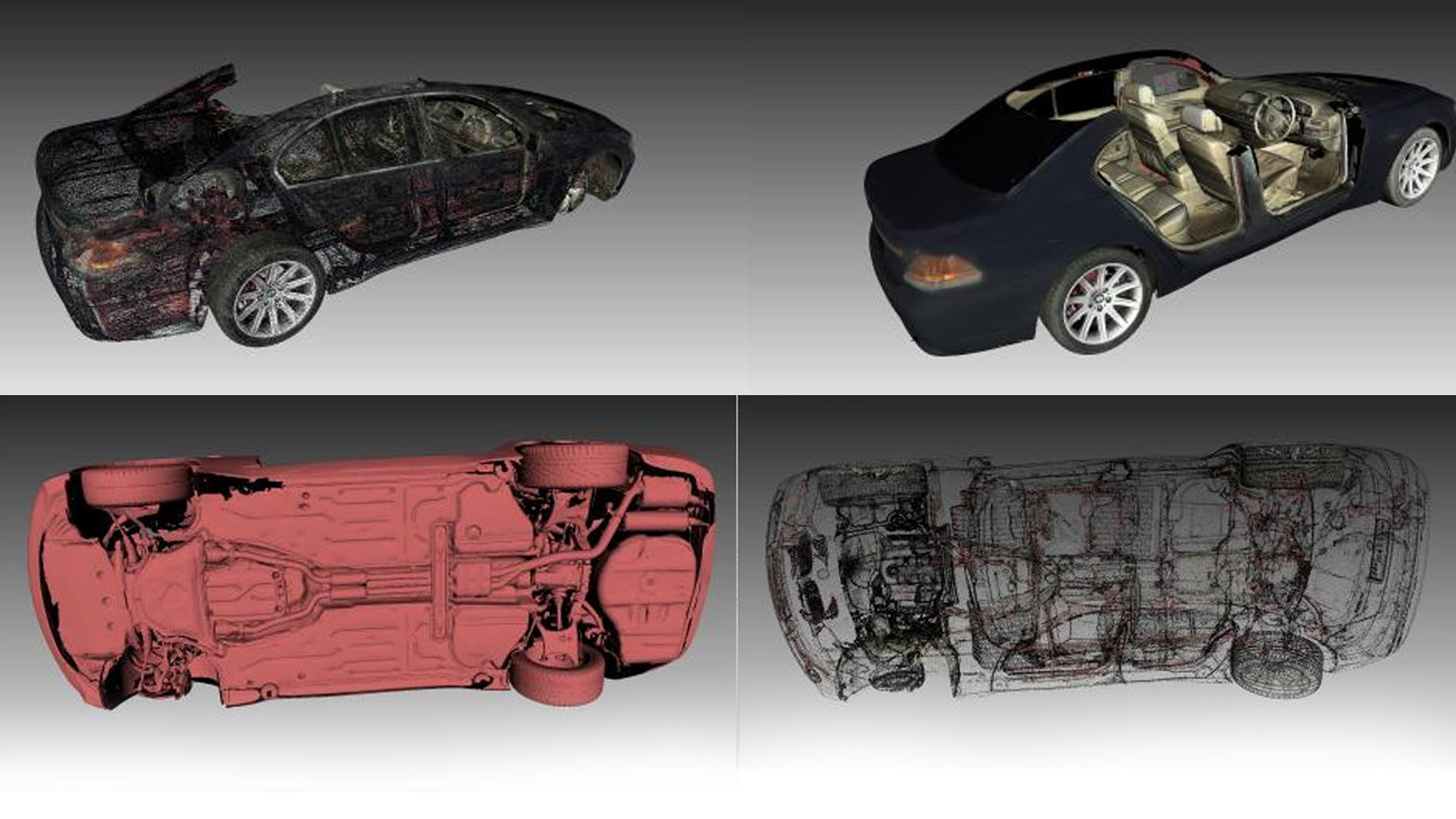

Der Artec Eva ist sehr benutzerfreundlich, schnell, präzise und preiswert. Mit ihm können Objekte verschiedener Größe und Komplexität erfasst werden.
Damit kann der Scanner in vielen industriellen Anwendungen bestens eingesetzt werden.
- Automobilbau
- Prototyping
- Reverse Engineering
- Qualitätskontrolle
TitleDenkmalpflege & Restaurierung
Alte Dinge punktgenau restaurieren
Der 3D-Scanner Artec Eva ist tragbar und wahnsinnig schnell. Er kann bei Objekten verschiedener Größe verwendet werden. Zu scannende Objekte müssen nicht bewegt werden und es müssen auch keine Markierungen angebracht werden. Damit ist der 3D-Scanner für die Restauration von Denkmälern und antiken Gegenständen ein unersetzliches Hilfsmittel im Erhalt des weltweiten kulturellen Erbes.
- Virtuelle Museen
- Restauration
- Archive und Kataloge
TitleEs war noch nie so einfach, 3D-Objekte zu scannen
Der flexibel einsetzbare Artec Scanner ist handgeführt. Er emöglicht das Erfassen von ruhenden als auch von bewegten Objekten. Dabei wird nicht ein 2D-Foto, sondern eine dreidimensionale Oberfläche des Objektes aufgezeichnet.
Der handliche Artec Scanner lässt sich vielseitig einsetzen und wird manuell geführt. Er ermöglicht das Scannen sowohl stationärer als auch bewegter Objekte, indem er um das Objekt herum bewegt wird, um es aus verschiedenen Perspektiven zu erfassen. Dabei wird keine zweidimensionale Fotografie erstellt, sondern eine dreidimensionale Darstellung der Oberfläche des Objekts erzeugt.

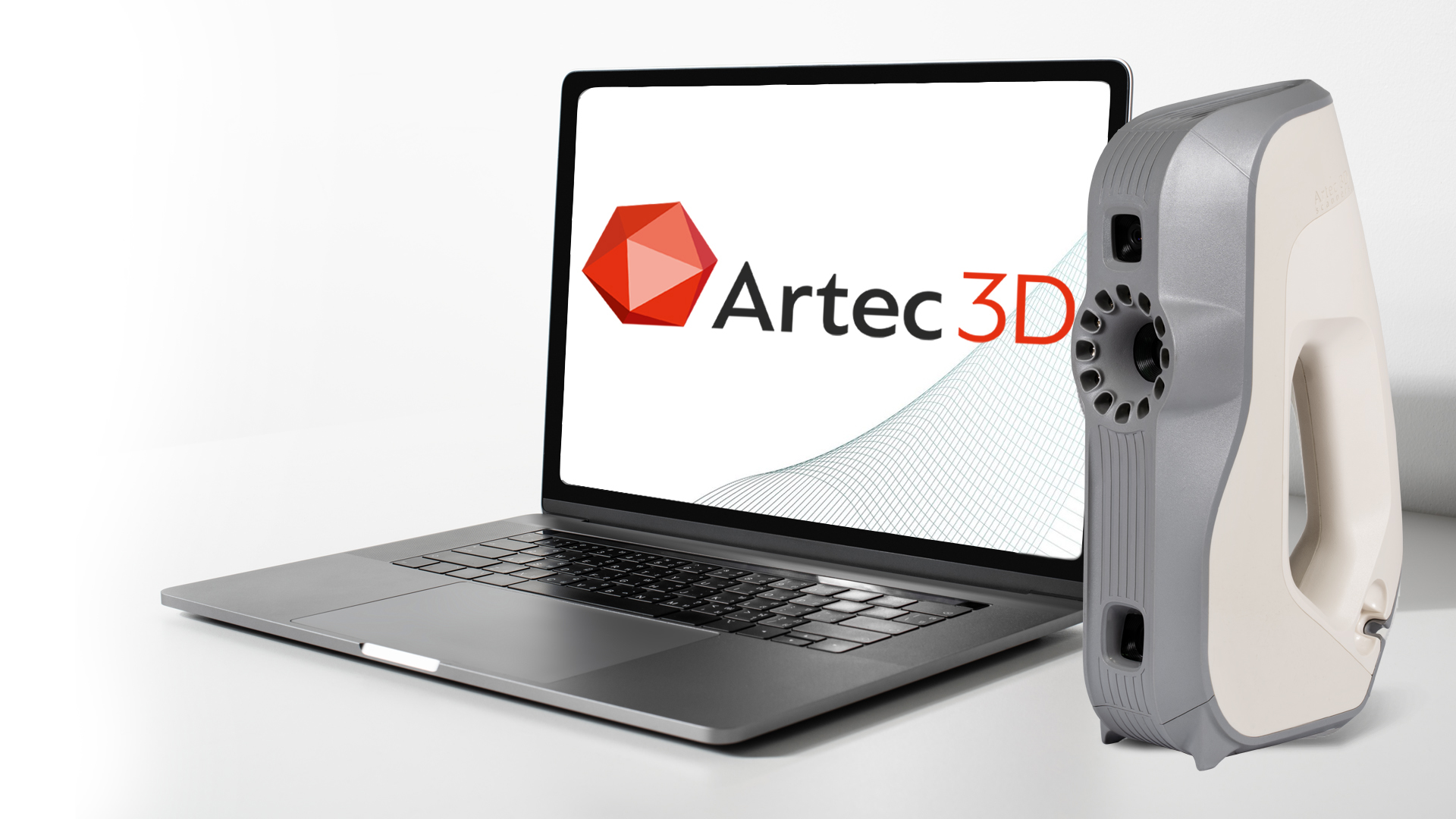

Der Artec Eva Scanner nimmt bei der Erfassung bis zu 16 Bilder pro Sekunde auf, wobei Sie das Ergebnis direkt auf dem Bildschirm eines angeschlossenen PCs oder Laptops in Echtzeit verfolgen können. Bereits während des Scanvorgangs kombiniert die Artec-Software alle erfassten Daten zu einem vollständigen 3D-Modell, das nahtlos in Ihrer bestehenden Software weiterverarbeitet werden kann.
TitleAblauf der Aufzeichnung
Einfach den Scanner um das Objekt bewegen

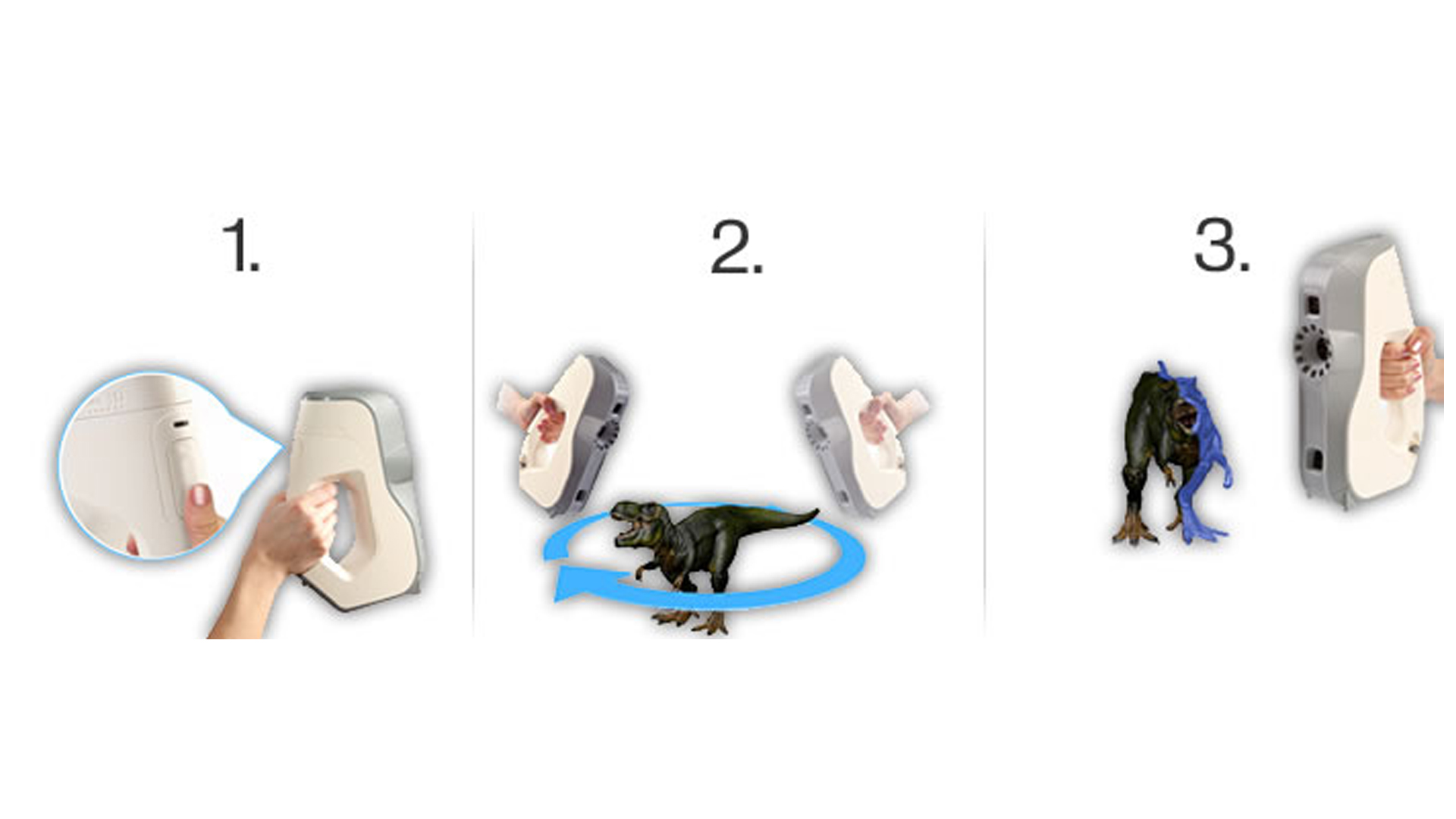

Als Erstes müssen Sie nur den Scanner auf das zu scannende Objekt richten. Dann drücken Sie den Auslöseknopf wie bei einer digitalen Videokamera. Jetzt bewegen Sie ganz einfach den Scanner um das Objekt. Auf dem Bildschirm sehen Sie, welche Teile Sie bereits gescannt haben und welche noch erfasst werden müssen.
Sollten Sie bestimmte Teile nicht scannen können, ist dies kein Problem. Sie können zu jeder Zeit einfach an diese Stelle zurückkehren.
Erstellen Sie so viele Scans wie Sie benötigen, um das gesamte Objekt zu erfassen. Wenn ein Objekt umgedreht werden muss, scannen Sie erst die Vorderseite, pausieren den Scanvorgang, drehen das Objekt um und fahren mit dem Scannen der Rückseite fort.
TitleNachbearbeitung am Computer
Schneller geht es nun wirklich nicht

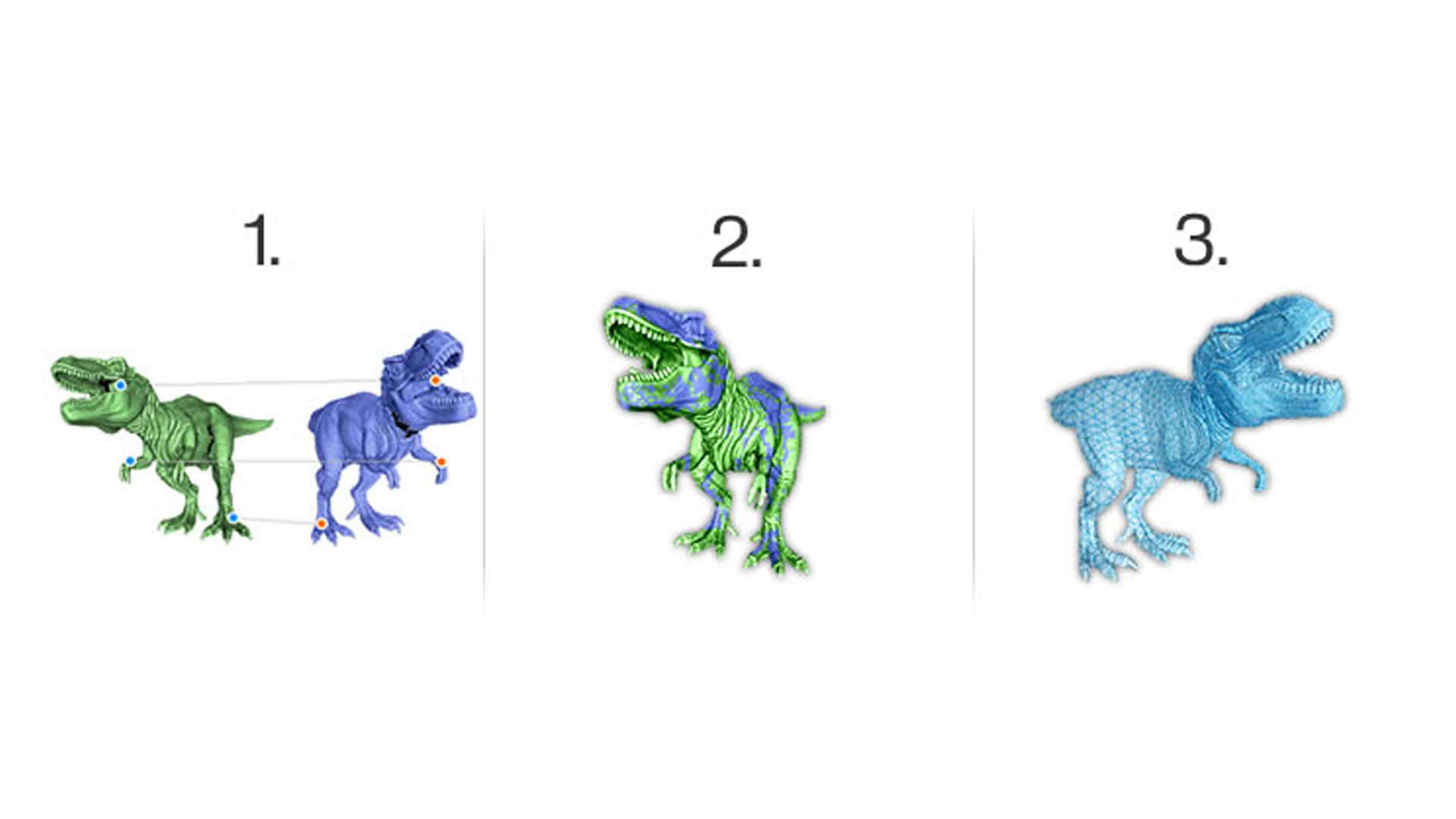

Im ersten Schritt müssen Sie alle einzelnen Scans aneinander ausrichten, um ein vollständiges Modell zu erhalten. Wenn ein Teil fehlt, scannen Sie diesen Teil einfach nach. Entweder Sie richten alles an einem Koordinatensystem aus oder Sie nutzen die Optimierungsfunktionen der Software.
Im zweiten Schritt müssen Sie nun alle Scans zu einem Modell zusammenfügen. Hierfür steht Ihnen ein Fusionsalgorithmus zur Verfügung. Jetzt müssen Sie das Modell nur noch glätten und die Oberfläche verbessern. Auch hierbei unterstützt Sie die Software mit entsprechenden Funktionen.
Im letzten Schritt können Sie das gescannte Objekt mit Farbe versehen. Auch hier gibt es wieder Tools, die Sie mit der ganzen Rechenleistung Ihres Computers unterstützen.
TitleDatenexport
Das Ergebnis in gewohnter Weise weiterverarbeiten
Das fertig gescannte und in der Artec-Software zusammengesetzte Ergebnis kann in einer Vielzahl von existierenden 3D-Formaten exportiert werden (VMRL, OBJ, STL, PLY, ASCII, AOP, E57, PTX). Dadurch können Sie die Objekte problemlos in den verschiedensten 3D-Anwendungen (z. B. Autodesk Maya, 3D Studio Max, AutoCAD, Blender, Geomagic, Rapidform) weiterverarbeiten. Als weiteren Bonus können Sie die Messdaten in einer CSV-Datei exportieren und eigenständig weiterverarbeiten.
TitleArtec Eva Spezifikationen
Diese Software unterstützt Sie
Die mitgelieferte Software unterstützt Sie nicht nur während des gesamten Scan-Prozesses, sondern auch bei der Nachbearbeitung und Erstellung des finalen 3D-Modells.
Kompatible Software und Exportformate
- Geomagic Studio
- RapidForm
- Maya
- 3D Studio Max
- ZBrush u. a.
- Exportformate: AOP, STL, OBJ, PLY, WRML, ASCII, CSV u. a.
TitleTechnische Daten
Alle Daten auf einen Blick
| Technische Angaben | Artec Leo | Artec Eva | Artec Space Spider |
|---|---|---|---|
| 3D-Punktgenauigkeit, bis zu | 0,1 mm | 0,1 mm | 0,05 mm |
| 3D-Auflösung, bis zu | 0,2 mm | 0,5 mm | 0,1 mm |
| 3D-Genauigkeit über Distanz, bis zu | 0,03% über 100 cm | 0,03% über 100 cm | 0,03% über 100 cm |
| Arbeitsabstand | 0,35 – 1,2 m | 0,4 – 1 m | 0,2 – 0,3 m |
| Volumenerfassungszone | 160,000 cm³ | 61,000 cm³ | 2,000 cm³ |
| Messfeld, H × B bei kürzester Entfernung | 244 × 142 mm | 214 × 148 mm | 90 × 70 mm |
| Messfeld, H × B bei größtmöglichem Abstand | 838 × 488 mm | 536 × 371 mm | 180 × 140 mm |
| Abgewinkeltes Messfeld, H × B | 38,5 × 23° | 30 × 21° | 30 × 21° |
| Erfassung von Texturen | Ja | Ja | Ja |
| Texturauflösung | 2,3 mp | 1,3 mp | 1,3 mp |
| Farben | 24 bpp | 24 bpp | 24 bpp |
| 3D-Rekonstruktionsrate für Echtzeit-Zusammenfügung, bis zu | 22 fps | 16 fps | 7,5 fps |
| 3D-Rekonstruktionsrate für 3D-Videoaufzeichnung, bis zu | 44 fps | 16 fps | 7,5 fps |
| 3D-Rekonstruktionsrate für 3D-Videostreaming, bis zu | 80 fps | – | – |
| Datenerfassungsgeschwindigkeit, bis zu | 3 Mio. Punkte / Sek. | 2 Mio. Punkte / Sek. | 1 Mio. Punkte / Sek. |
| 3D-Belichtungszeit | 0,0002 s | 0,0002 s | 0,0002 s |
| 2D-Belichtungszeit | 0,0002 s | 0,00035 s | 0,0002 s |
| 3D-Lichtquelle | VCSEL | Blitzlicht (kein Laser) | Blaue LED |
| 2D-Belichtungszeit | Reihung aus 12 LED | Reihung aus 12 LED | Reihung aus 6 LED |
| Positionssensoren | Integriertes 9-DoF-Trägheitssystem | – | – |
| Bildschirm / Touchscreen | Integrierte 5,5" Half HD, CTP. Optionales Wi-Fi / Ethernet Video-Streaming zu einem externen Gerät | USB-Streaming über einen externen Computer | USB-Streaming über einen externen Computer |
| Multicore-Verarbeitung | Integrierte Prozessoren: NVIDIA® JetsonTM TX2 Quad-core ARM® Cortex®-A57 MPCore Prozessor NVIDIA MaxwellTM 1 TFLOPS GPU mit 256 NVIDIA® CUDA® Cores | Auf externem Computer | Auf externem Computer |
| Interface | Wi-Fi, Ethernet, SD-Karte | 1 × USB 2.0, USB 3.0 kompatibel | 1 × USB 2.0, USB 3.0 kompatibel |
| Eingebaute Festplatte | 256 GB SSD | – | – |
| Anforderungen an den PC | Artec Leo | Artec Eva | Artec Space Spider |
|---|---|---|---|
| Unterstützte Betriebssysteme | Windows 7, 8, 10 x 64 | Windows 7, 8, 10 x 64 | Windows 7, 8, 10 x 64 |
| Mindestanforderungen an den Computer Ein PC ist nur für die Nachbearbeitung erforderlich. Für das Scannen selbst wird kein Computer gebraucht. | i5, i7 oder i9, 64GB RAM | i5 oder i7 empfohlen, 12Gb RAM | i5 oder i7 empfohlen, 18Gb RAM |
| Mindestanforderungen an die Software | Artec Studio Version 15 |
|
|
| Ausgabeformate | Artec Leo | Artec Eva | Artec Spider |
|---|---|---|---|
| 3D-Polygonnetz | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB | ||
| Formate für 3D-Punktwolke | BTX, PTX | ||
| CAD-Formate | STEP, IGES, x_t | ||
| Formate für Messungen | CSV, DXF, XML | ||
| Stromquelle und Maße | Artec Leo | Artec Eva | Artec Space Spider |
|---|---|---|---|
| Stromquelle | Eingebauter, austauschbarer Akku, optional Wechselstrom | Wechselstrom oder externer Akkusatz | Wechselstrom oder externer Akkusatz |
| Maße, HxLxW | 231 × 162 × 230 mm | 262 × 158 × 63 mm | 190 × 140 × 130 mm |
| Gewicht | 2,6 kg | 0,9 kg | 0,8 kg |
Als Anwender besser beraten
Wenn Sie sich für unser Angebot interessieren oder mehr über den Artec Eva erfahren möchten, dann rufen Sie uns noch heute an und vereinbaren einen kostenlosen und unverbindlichen Beratungstermin für Sie. Wir werden alle Ihre Fragen beantworten. Als Händler und gleichzeitig Anwender sind wir gut aufgestellt, um Sie auch nach dem Kauf zu unterstützen.
Wir bieten Artec-Produkte in Zusammenarbeit mit einem autorisierten ARTEC-Gold-Partner an.
