Bestandsmodellierung mit Hilfe von Geomagic Design X

In der 3D-Bestandsmodellierung mit Autodesk Revit gibt es gelegentlich Elemente, die nicht oder nur sehr aufwendig erstellt werden können. Dies sind z. B. Schlingrippen-, Stern- und Kreuzrippengewölbe.

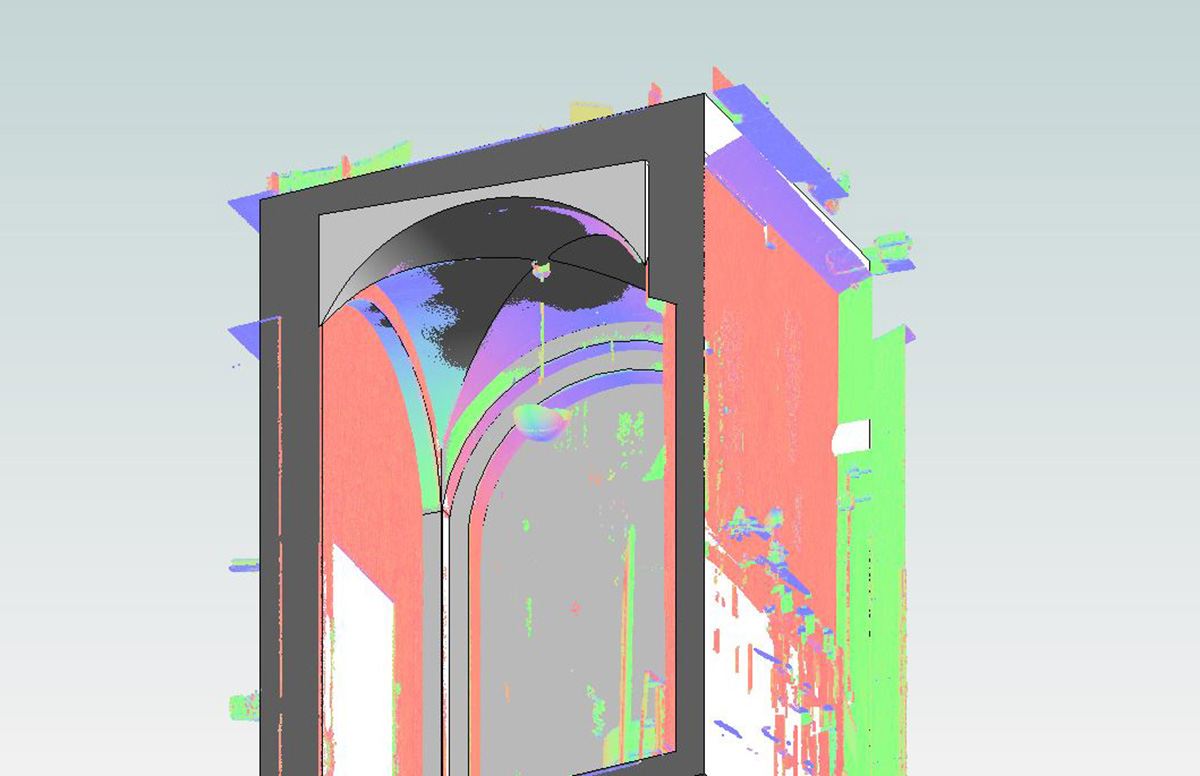

Um dennoch präzise Flächen aus Scandaten zu erzeugen, verwenden wir Geomagic Design X von 3D Systems. Die Software wird vorwiegend im Reverse Engineering (z. B. im Maschinenbau) genutzt und ermöglicht einen guten Workflow in der Punktwolkenverarbeitung. So können Bereiche mit komplizierten Flächen (z. B. Gewölbe) optimal und verformungsgerecht nachgebildet werden.

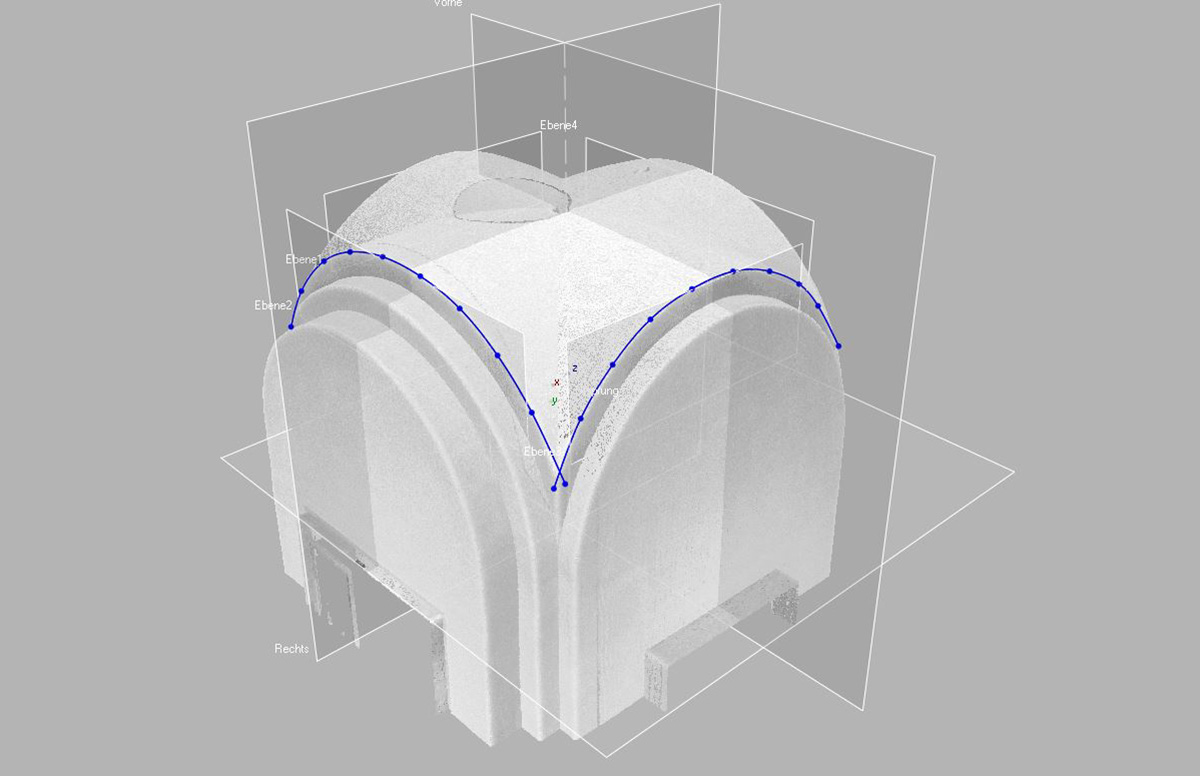

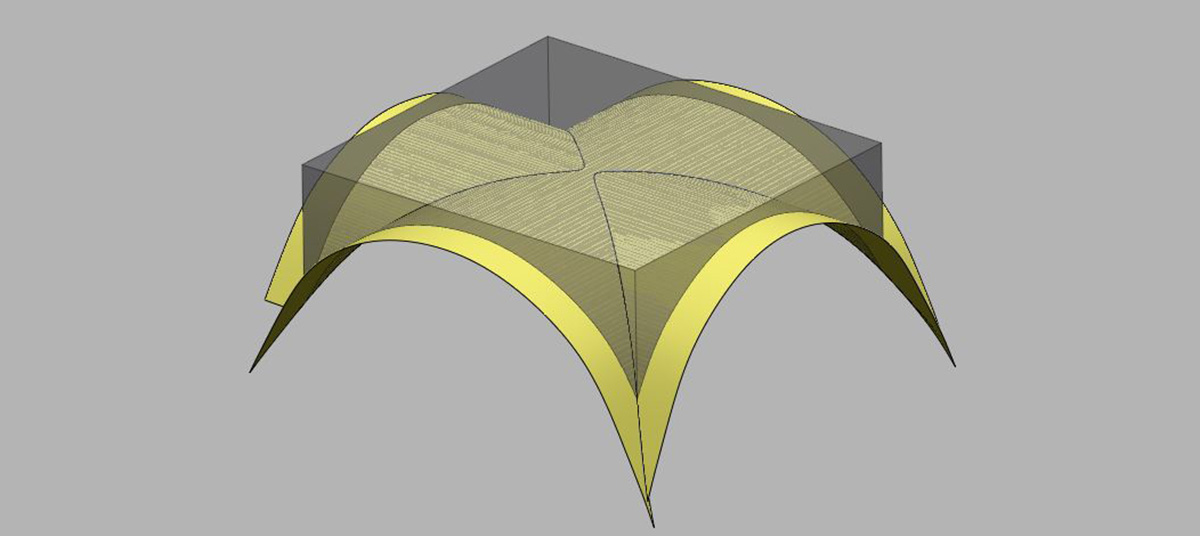

Mit Hilfe von Splines werden NURBS-Flächen erstellt, die wiederum zum Trimmen von Volumenkörpern genutzt werden. So entstehen finale Volumenkörper, die in Autodesk Revit verwendet werden können.
