Bestandsmodellierung eines historischen Altstadtgebäudes

Ziel des Projektes war die umfassende Bestandserfassung des historischen Altstadtgebäudes am Mühlkanal in Horb am Neckar.

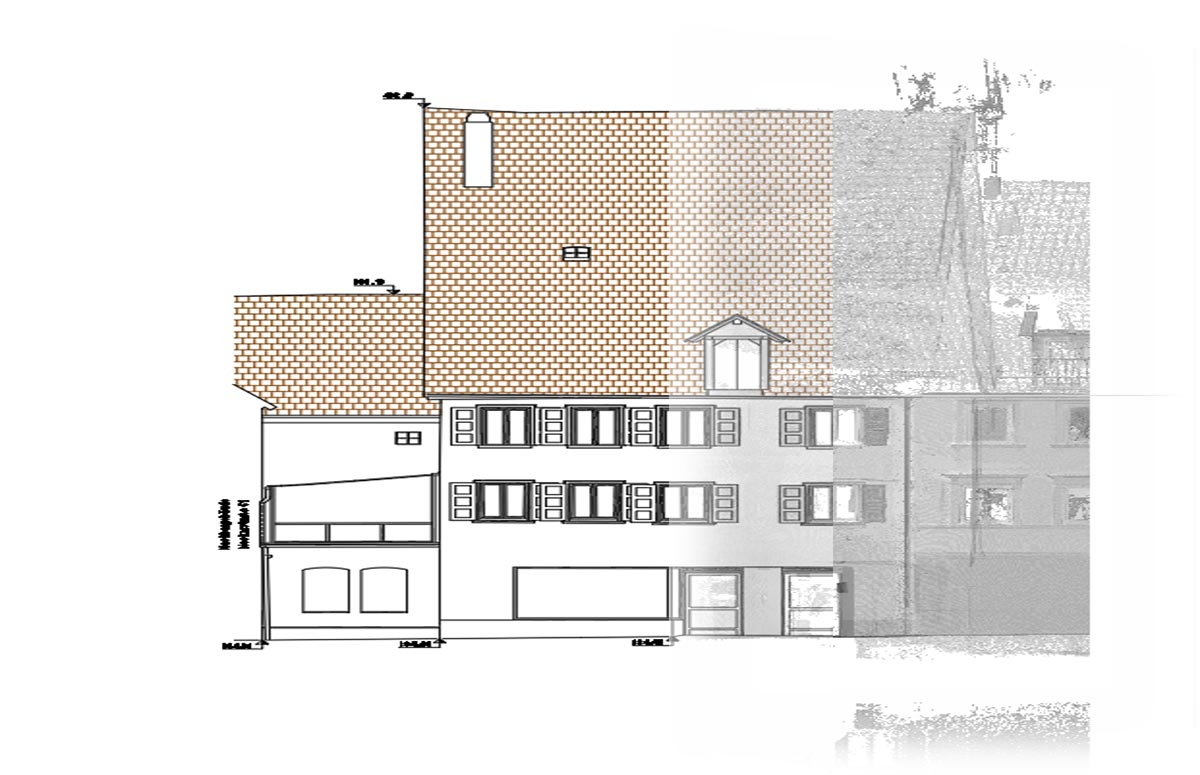

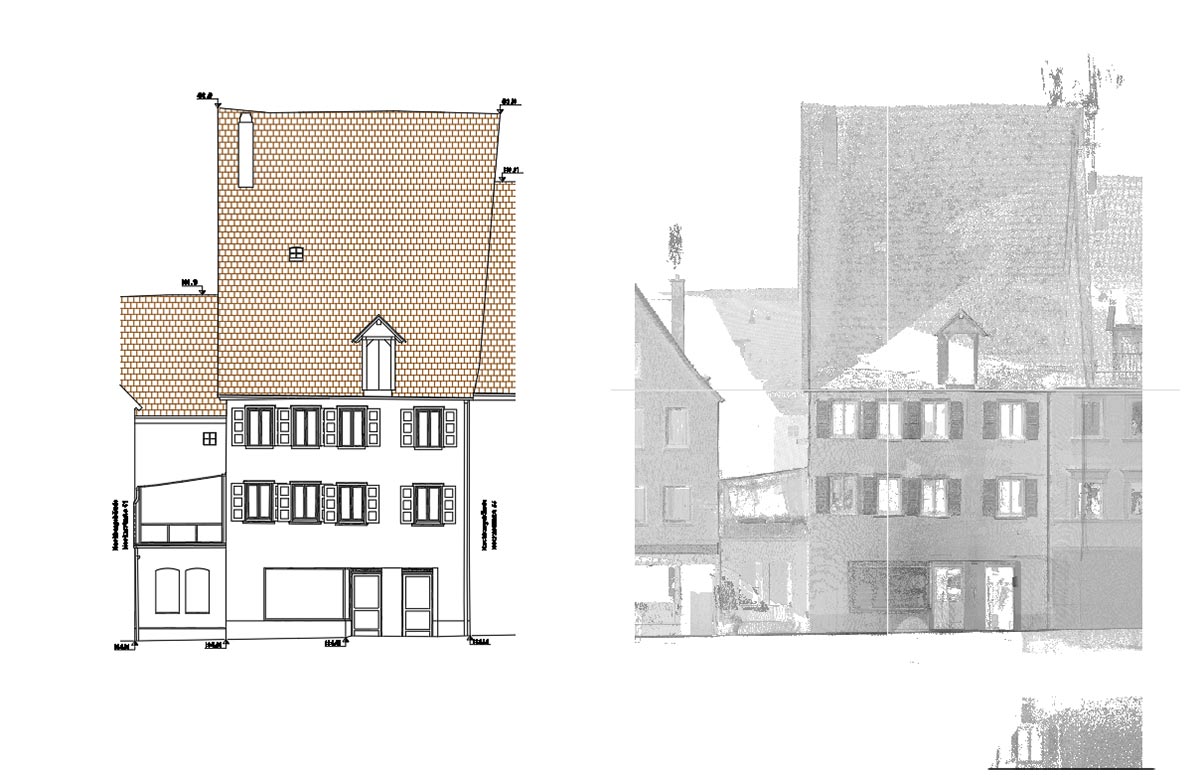

Als Datengrundlage erhielten wir die separaten, aber bereits registrierten Scandaten unseres langjährigen Kunden, dem Vermessungsbüro Schöllhorn + Böhret GbR aus Baden-Württemberg. Mit diesen Daten wurden in der Software PointCab Origins Schnitte und Ansichten des wenig winkelgerechten Gebäudes erzeugt.

Anschließend erfolgte die Planableitung auf Grundlage dieser erzeugten Orthobilder mittels der Software Autodesk AutoCAD.

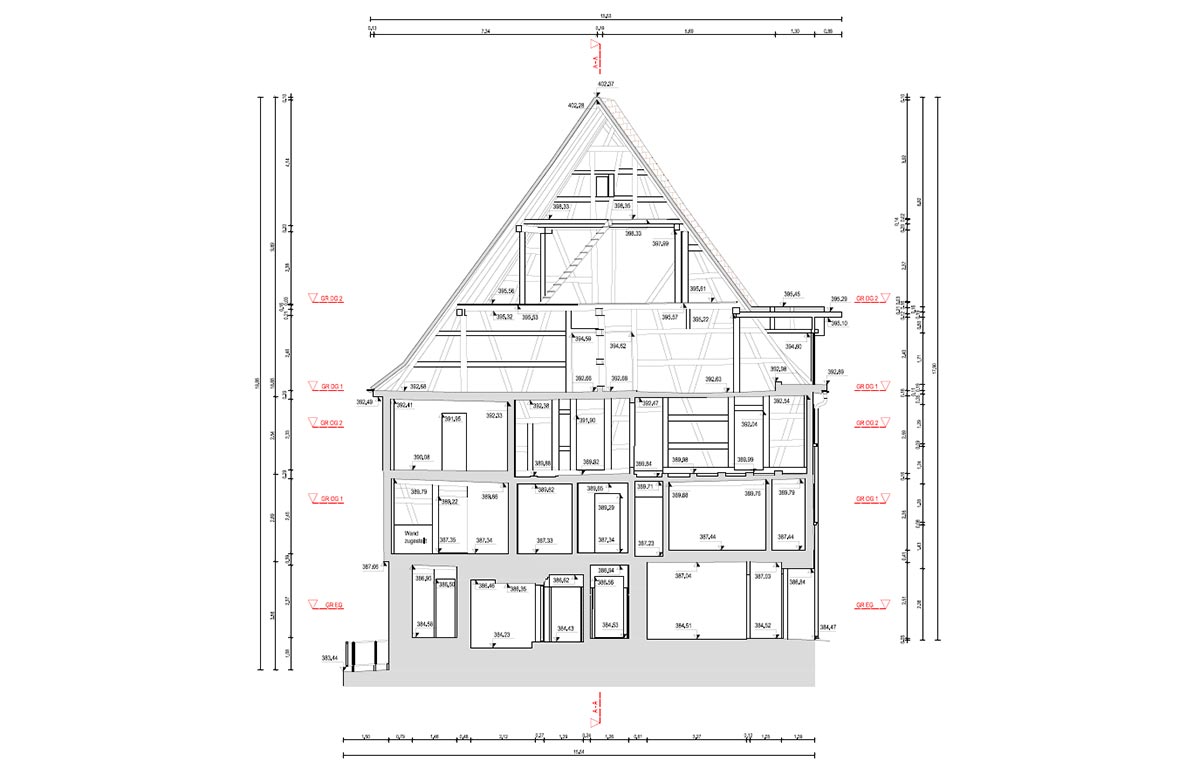

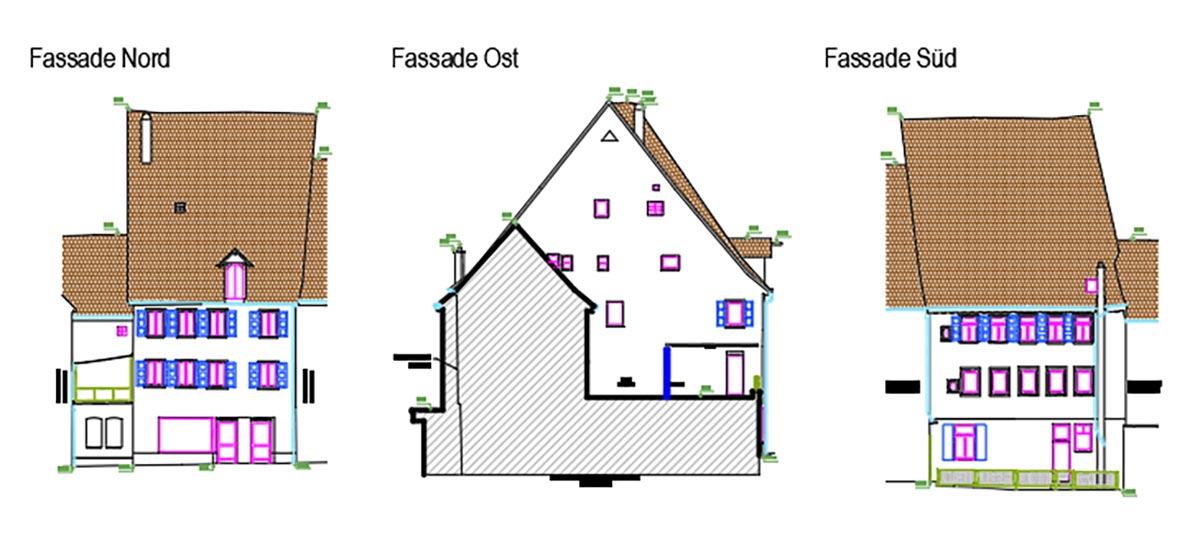

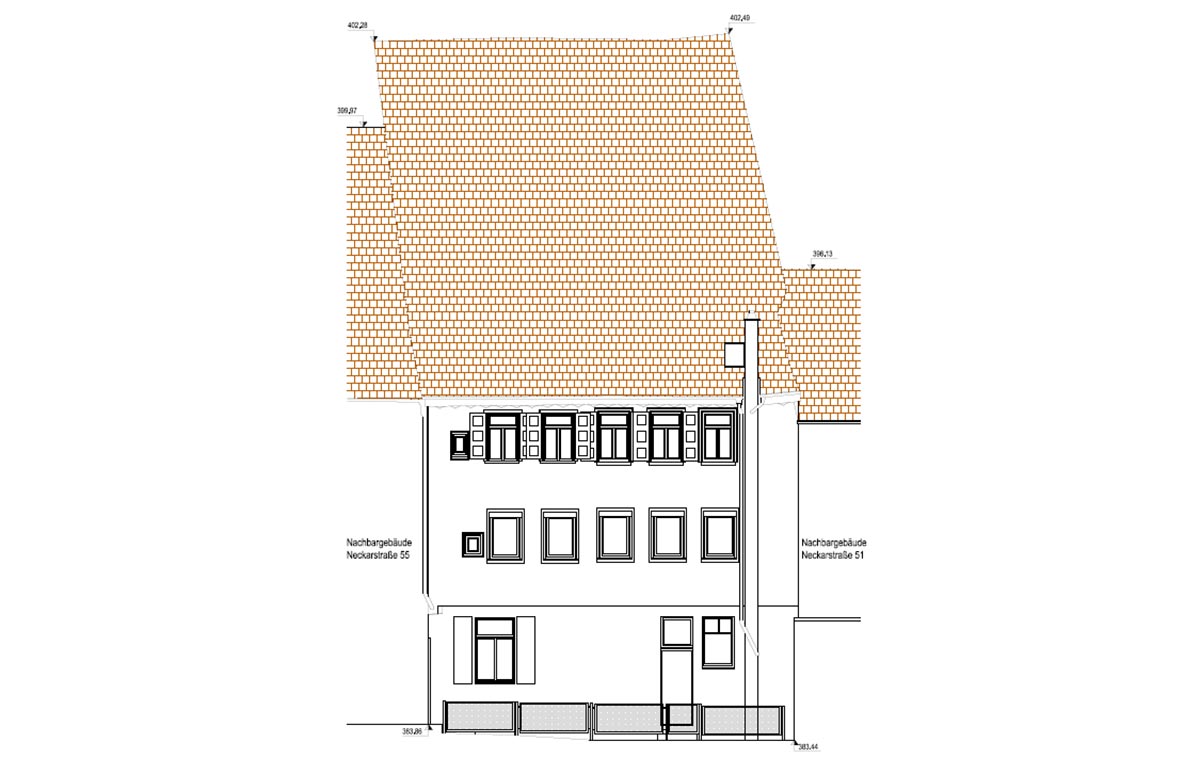

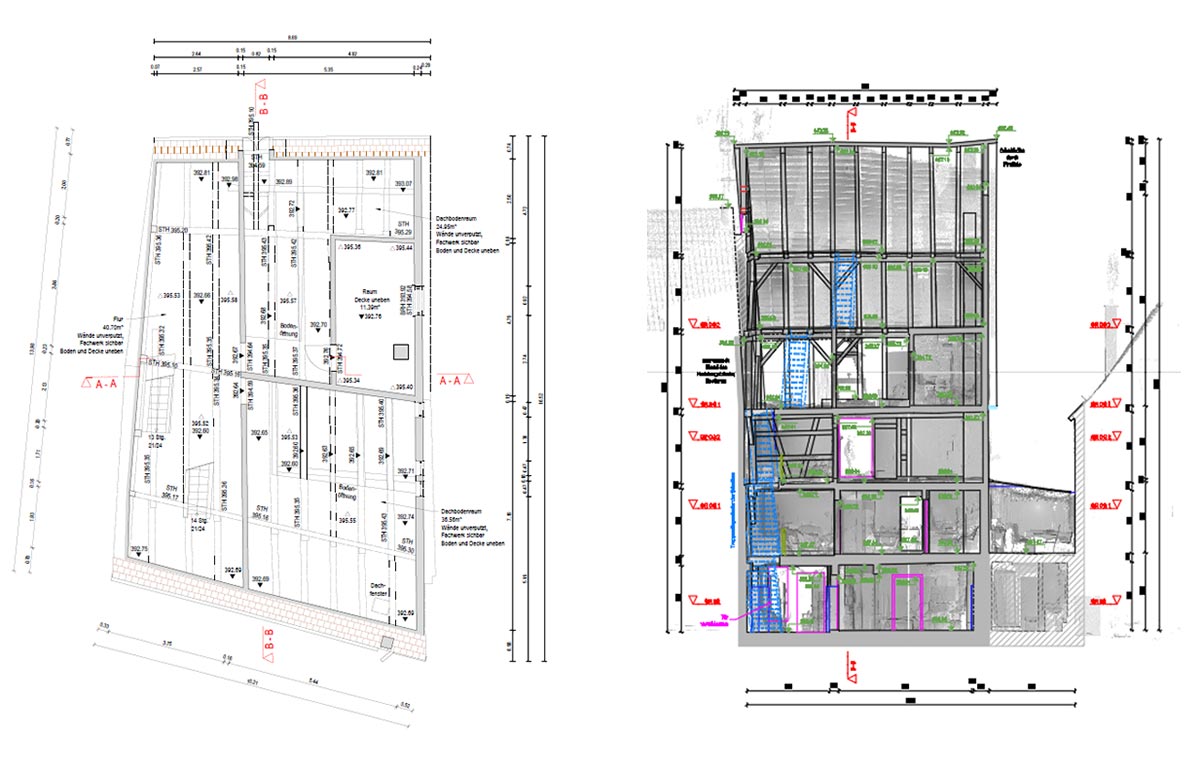

Insgesamt wurden drei Fassadenansichten, fünf Grundrisse und zwei Schnitte erstellt und in den Datenformaten DWG und PDF dem Kunden übergeben.
