Sanierung eines alten Bauernhauses
TitleSanierung eines Bauernhauses mit Hilfe von PointCab Software
Für die Sanierung eines alten Bauernhauses in Wattenwil in der Nähe von Bern übernahm AAP Atelier für Architektur und Planung AG die Vermessung durch 3D-Laserscanning sowie die Auswertung mit der Laserscanning-Europe-Software PointCab.
TitleBestandsdokumentation durch Laserscanning
Da das Objekt aufgrund der hohen Kosten in der Unterhaltung in den vergangenen Jahren kaum bewohnt wurde, sollte eine Sanierung durchgeführt werden, um das denkmalgeschützte Gebäude wieder in vollem Umfang als Wohnhaus nutzen zu können.
Als Aufmaßverfahren war Laserscanning die optimale Lösung, um exakte Pläne als Planungsgrundlage für die Sanierungsarbeiten zu erhalten. Durch die schnelle und präzise Erfassung mit einem Laserscanner wurden der Zeit- und somit auch der Kostenaufwand für die Sanierungsarbeiten reduziert.
TitleSchnelle und genaue Erfassung
Die Vermessung des Bauernhauses erfolgte mit dem Laserscanner FARO Photon 120/20 und hat zwei Tage (je 8 Stunden) gedauert. Für die benötigte, maßlich genaue Bestandsaufnahme mussten beispielsweise die Tragstruktur, Fassaden und Grundrisse genau dokumentiert werden. Es entstanden ca. 30 Scans, die mit der Software der Firma FARO über Referenzpunkte miteinander verknüpft wurden.
TitleAuswertung und einfacher Datenaustausch mit PointCab

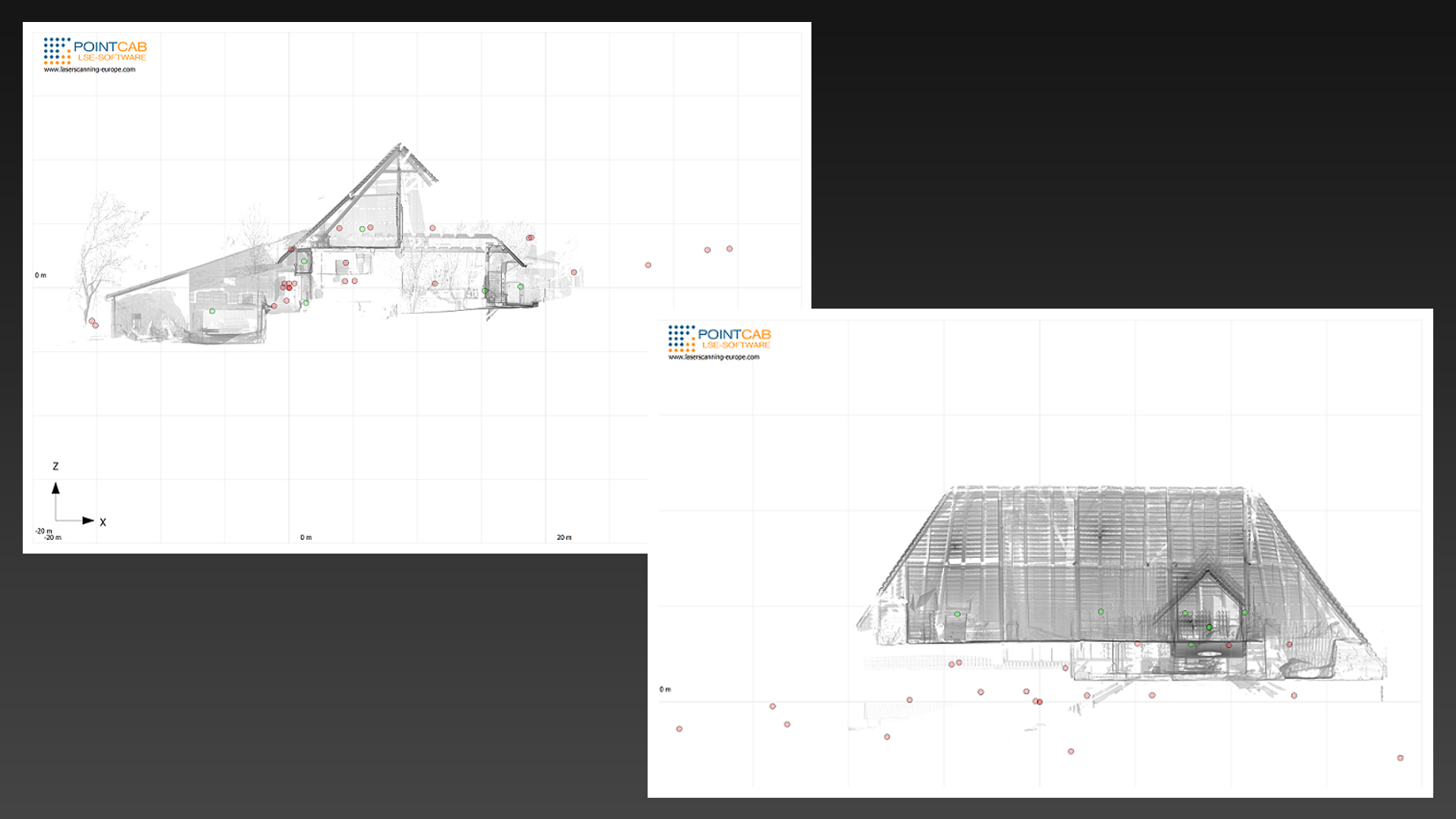

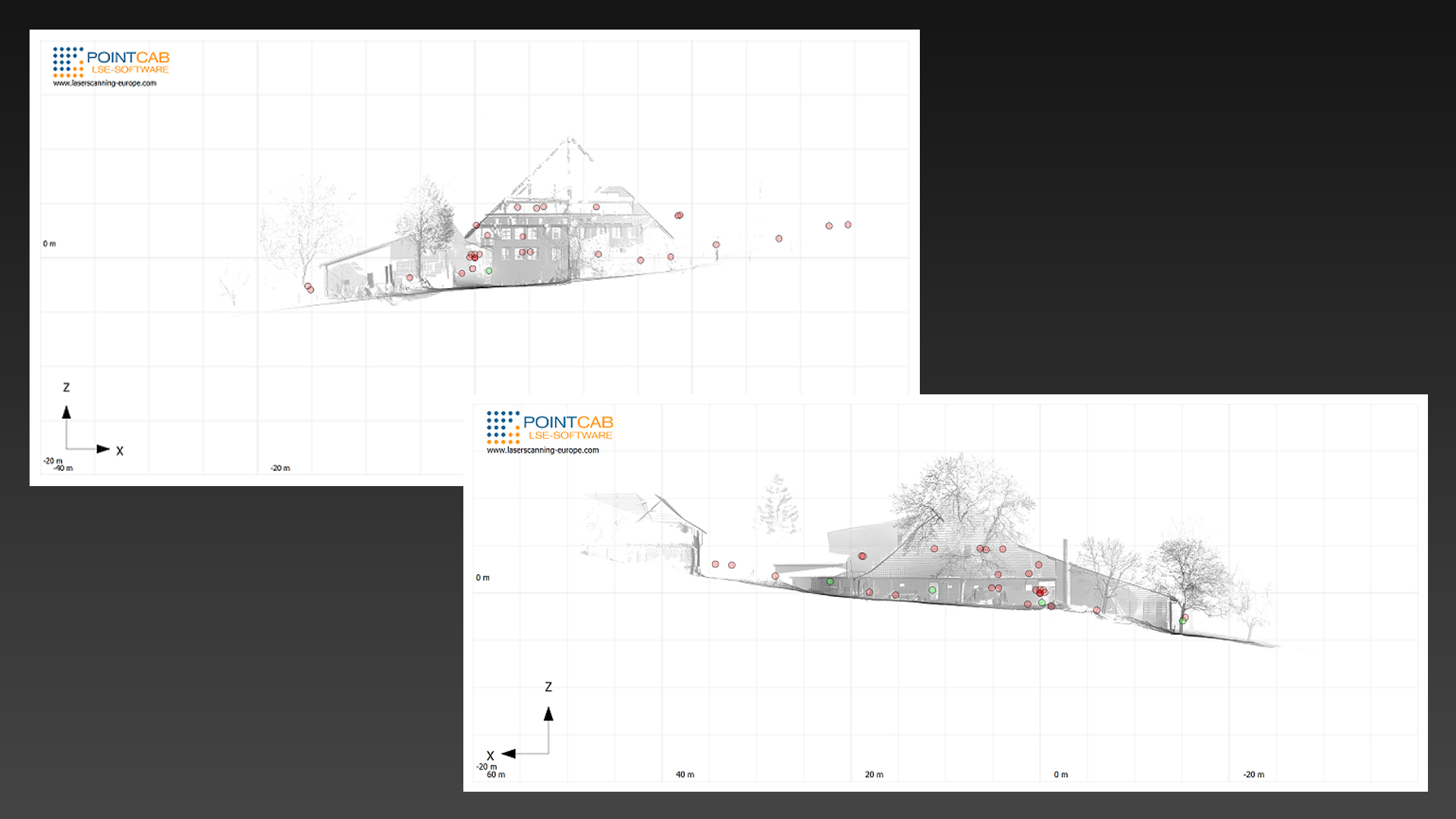

Für die Auswertung der Laserscandaten wurde die Software PointCab eingesetzt. Für die Generierung von Fassaden, Grundrissen und Schnitten sowie die weitere Verarbeitung der Daten brauchte das Team ca. 40 Stunden.
Die Ingenieure konnten die Daten problemlos in ihrem CAD-System ARCHICAD hinterlegen. Sie zeigten sich von der einfachen Bedienung und der einwandfreien Funktion von PointCab begeistert. Die Software lieferte hochgenaue Ergebnisse und war auch aufgrund der relativ kurzen Berechnungszeit für dieses große Projekt die richtige Wahl.
Mit den gewonnenen Daten ließen sich der Aufwand und der Materialbedarf für alle Sanierungsmaßnahmen genau ermitteln, da selbst kleinste Verformungen und Unregelmäßigkeiten genau erfasst wurden.
