TitleMit Laserscanner-Punktwolken in Autodesk-Software arbeiten
Seit Mitte dieses Jahres haben wir eine neue Online-Schulung im Angebot. In dieser Schulung demonstrieren wir den Workflow, wie Sie mit Hilfe von Punktwolken am effizientesten in Autodesk AutoCAD oder Autodesk Revit modellieren können.
Building Information Modeling (BIM) mit Autodesk Revit
Die Firma EPV-GIV rief uns an, um in Erfahrung zu bringen, ob diese Schulung für sie sinnvoll und geeignet ist. Das Unternehmen hat sich auf die Vermessung und Planung im Eisenbahninfrastruktursektor spezialisiert. Seit die Deutsche Bahn ihre Anlagen nach der BIM-Methode (Building Information Modeling) modellieren lässt, müssen viele Unternehmen – wie auch die EPV-GIV – in diesem Bereich ihre Arbeitsweise anpassen und teilweise neue Anwendungen erlernen.
Unser Kunde modelliert seit einiger Zeit in Autodesk Revit und ist auch im Umgang mit Punktwolken vertraut. Das Ziel dieser Schulung war, sich eine zweite Meinung zur Modellierung mit Punktwolken in Revit einzuholen. Da das Team der EPV-GIV außerdem aktuell an einem relativ anspruchsvollen Projekt arbeitet, auf erste Probleme gestoßen ist und allgemeine Fragen zu Revit hatte, wurde deutlich, dass unsere allgemeine Online-Schulung „Cleverer Punktwolken-Workflow in Autodesk Revit“ hier nicht ausreichen würde.
Herausforderungen bei der Modellierung von Fassaden und Bauteilen
Man entschloss sich, die Fragen und Probleme direkt vor Ort zu klären. Dabei konnten insbesondere Probleme zu Revit-Familien geklärt werden. Unsere BIM-Experten bestätigten, dass eine spezifische Konstruktion für ein Projekt in Revit nicht umsetzbar ist. Eine Lösung wurde zwar besprochen, jedoch blieb die Feststellung, dass Revit für Bauteile, die über zwei Achsen geneigt sind, nicht geeignet ist.

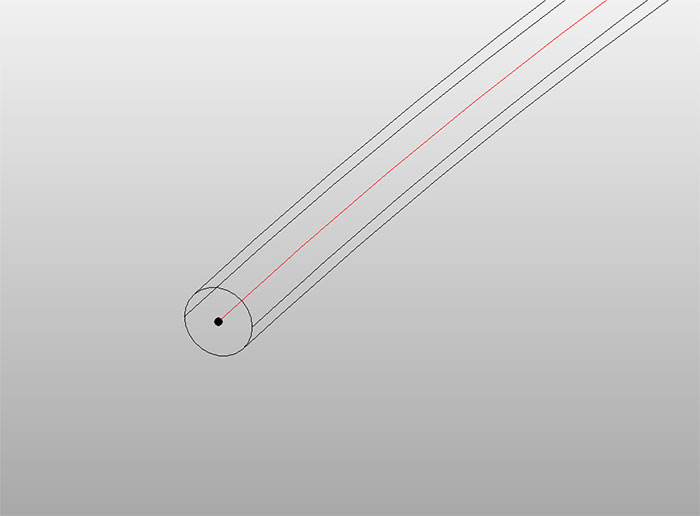

Eine weitere Frage bezog sich auf die Darstellung der Mittelachse in einer adaptiven Familie. Die Familie beinhaltet drei adaptive Punkte, die mit einem runden Profil zu einem Volumenkörper extrudiert werden. Jedoch fehlte dann im Projekt die Darstellung der Mittelachse des runden Volumenkörpers. Hier wurde eine zweite adaptive Familie erstellt und in die Volumenkörperfamilie geladen, sodass die Mittelachse dargestellt und ausgewertet werden konnte.
Des Weiteren konnten unsere BIM-Experten Hilfestellung bei der Modellierung von halbrunden Fassaden und Tipps zur späteren Filterung aller Bauelemente geben. Zum Abschluss wurde noch einmal der bisherige Workflow bei der Modellierung mit Punktwolken im Revit besprochen.
TitleVorteile unserer individuellen Beratung
Durch die Schulung vor Ort ließ sich gezielt auf Fragen und Probleme der des Kunden eingehen. Es kam zu einem regen Austausch von Problemen bei der Auswertung von Punktwolken und dem hierfür verwendeten Programm Revit. Des Weiteren wurde seitens EPV-GIV signalisiert, weitere Schulungen zu Fragen und Problemen in Revit in Anspruch zu nehmen. Gern unterstützen wir unsere Kunden mit unserer Erfahrung.
Warum sollten Sie sich ausgerechnet von Laserscanning Europe schulen lassen? Unsere BIM-Experten klären Ihre individuellen Fragen, zeigen Ihnen den schnellsten und effizientesten Workflow und teilen ihre bewährten Tipps und Tricks mit Ihnen.
Haben Sie Fragen zu unseren Schulungsangeboten? Kontaktieren Sie uns einfach telefonisch unter +49 (0)391 62 69 960 oder per E-Mail an info@laserscanning-europe.com.
