Maschinenaufmaß für den Neuaufbau einer Anlage
Title3D-Laserscanning für die Neukonstruktion einer Stanz- und Zuschnittanlage
Um den Einsatz einer bereits bestehenden Stanz- und Zuschnittanlage an einem neuen Standort zu ermöglichen, wurde das Maschinenbauunternehmen Freis GmbH (Saarbrücken) mit der Neukonstruktion dieser Maschine beauftragt. Als Voraussetzung für einen vollständigen Neuaufbau mussten eine exakte Vermessung der Anlage und die daraus resultierende Entwicklung eines Bauentwurfs erfolgen. Laserscanning Europe wurde daher mit dem Aufmaß der Maschine und der anschließenden Erstellung einer Konstruktionsgrundlage beauftragt.
Ein Projekt der Freis GmbH.

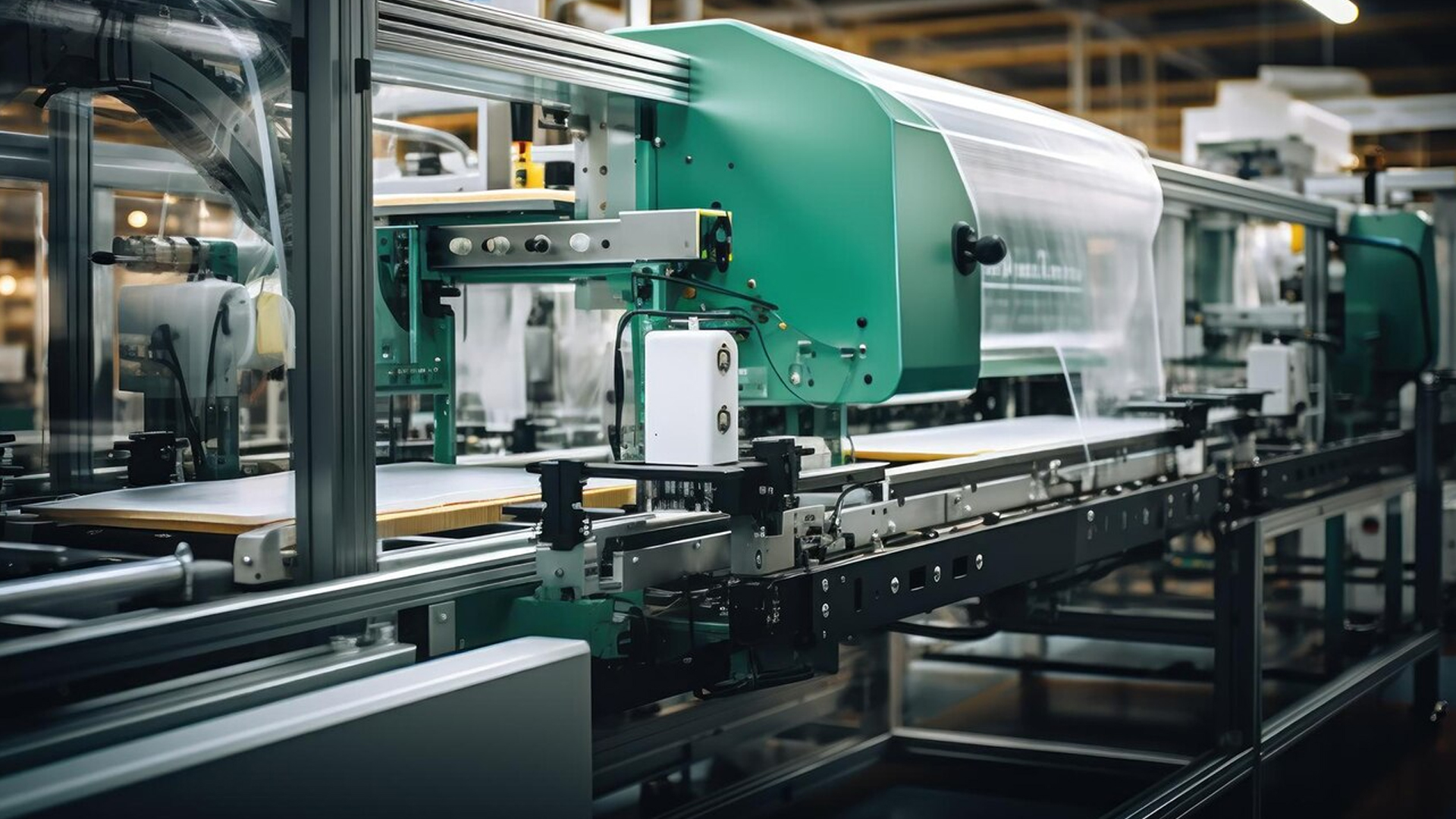

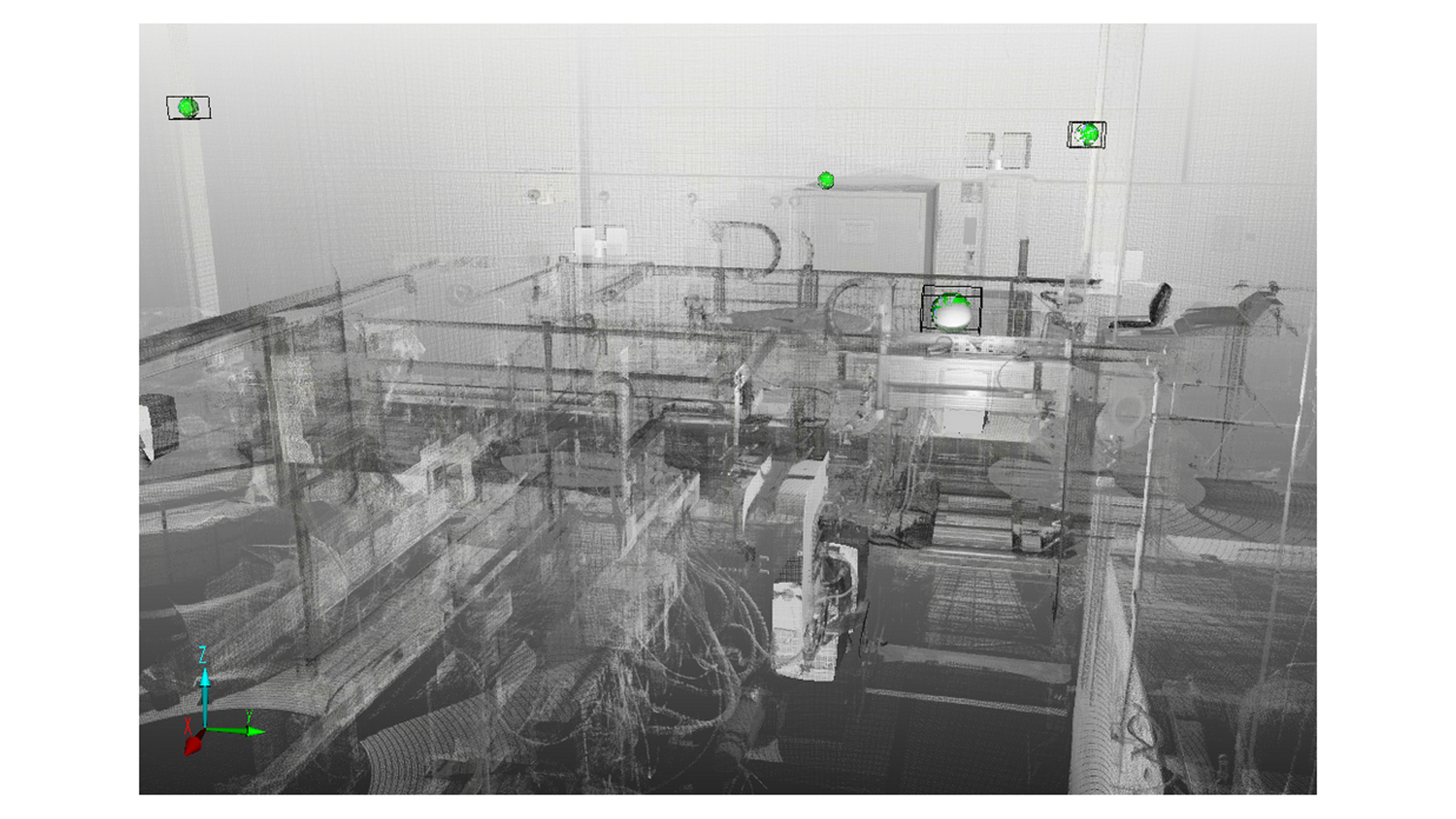

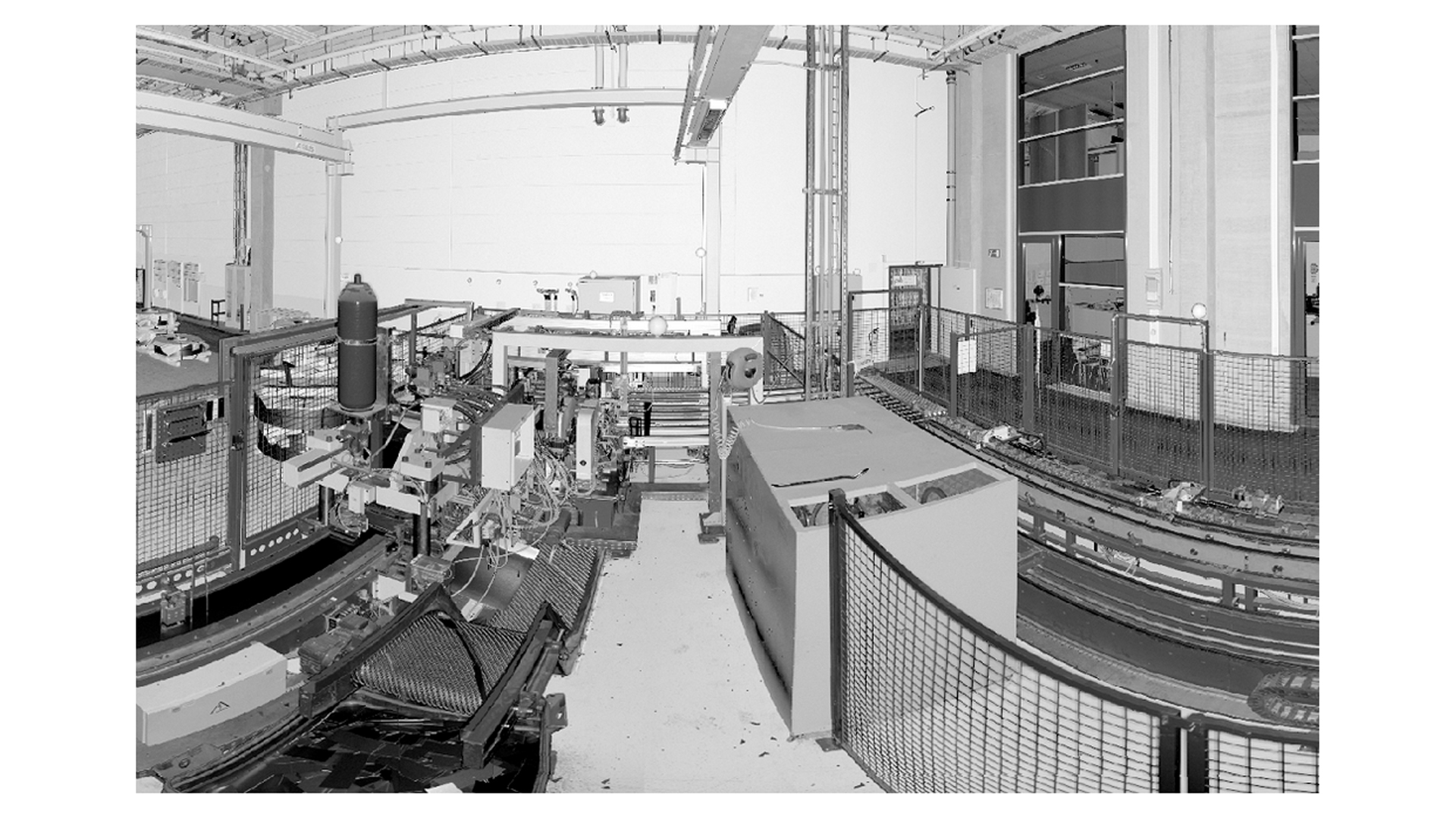

Die Maschinenvermessung und die Erfassung ihrer baurelevanten Einzelkomponenten erfolgten durch 3D-Laserscanning. In kürzester Zeit wurde eine berührungslose, dreidimensionale Erfassung der komplexen Maschinengeometrie und ihrer Einbauumgebung realisiert. Die anschließend als Punktwolke vorliegenden Messergebnisse zeichneten sich durch eine hohe Genauigkeit und Detailtreue aus.

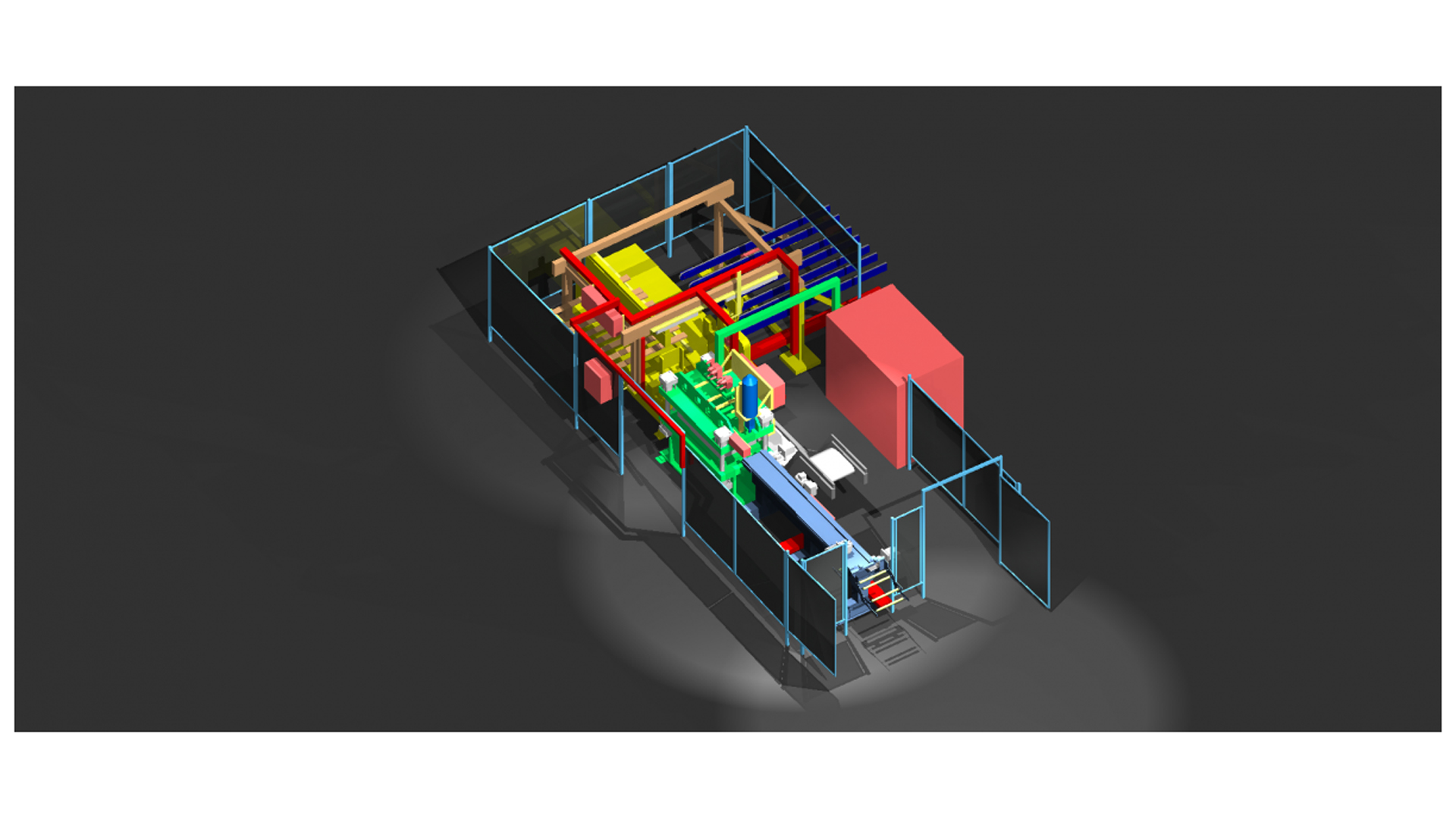

Die Auswertung der Punktwolken-Daten erfolgte mit FARO Scene und Microstation. In diesem Schritt wurde eine 3D-Modellierung des Messobjektes aus den Laserscan-Daten in kundenspezifischer Darstellungstiefe durchgeführt. Das daraus resultierende Modell lieferte eine vollständige und exakte Darstellung der Maschine, die als Konstruktionsgrundlage verwendet werden konnte. Die hohe Detailtreue und Vollständigkeit der Darstellung ermöglicht zudem eine passgenaue Herstellung von Bauteilen und weitere berührungslose Analysen am Modell.
Die CAD Modelle wurden dann in einem CAD-Austauschformat (step) an die 3D-CAD-Software Autodesk Inventor übergeben.
Die realitätsgetreue Abbildung und die Vollständigkeit erlauben es dem Konstrukteur oder Betreiber auch zu einem späteren Zeitpunkt, weitere relevante Daten aus den Laserscans zu entnehmen.
