Laserscanning für den Umbau von Produktionsanlagen
TitlePräzise Planung mit 3D-Laserscanning: Vermessung für den Umbau in der Zementindustrie
In einem umfangreichen Projekt der Intercem Engineering GmbH (www.intercem.de), ein führender Anbieter ganzheitlicher Lösungen für die Zementindustrie, wurde die 3D-Laserscan-Technologie für die Vermessung eingesetzt.
Das Projekt bestand aus umfangreichen Aufgaben: zum einen aus einem Umbau eines vorhandenen Filters auf einem Betongebäude und zum anderen aus dem Einbau eines neuen Zyklons mit Filteranlage in das vorhandene Betongerüst eines Wärmetauschers.
Erfassung mittels Laserscanner
Als Grundlage für die Planungen des Um- bzw. Einbaus war eine vollständige und hochgenaue Bestandsdokumentation (As-Built-Dokumentation) erforderlich. Um aufwändige Nacharbeiten zu vermeiden, wurde 3D-Laserscanning zur Erfassung der betreffenden Bereiche verwendet. Das Verfahren erwies sich als schnell, effizient und sicher. Selbst schwer zugängliche Bereiche konnten dank der punktgenauen Erfassung detailliert dokumentiert werden.

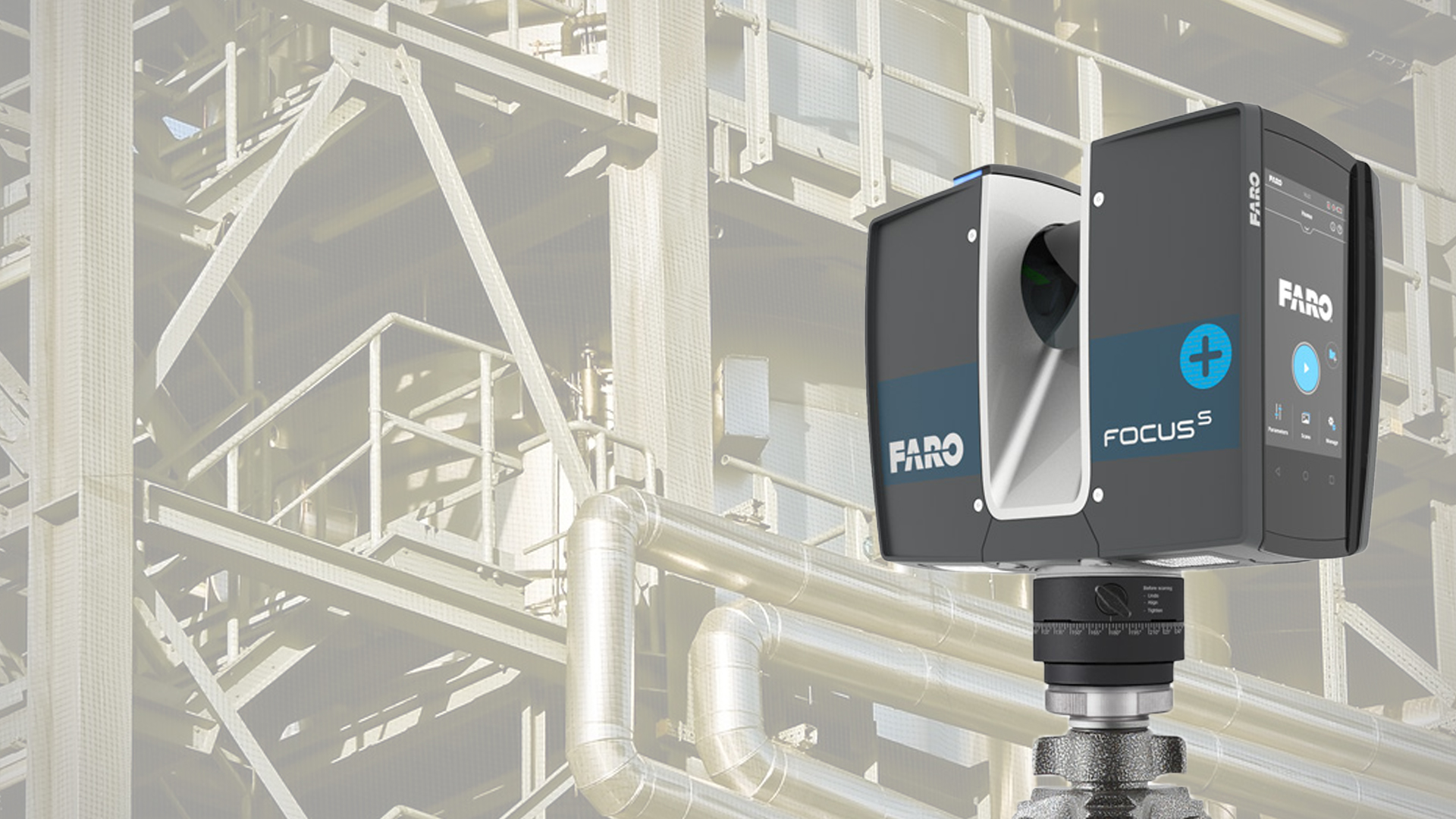

Mit einem Laserscanner der Firma FARO wurden 7 Scans für den Umbau der Filteranlage und 10 Scans vom Wärmetauscher erzeugt. So ließen sich die komplexen Geometrien der Einbauumgebungen vollständig dreidimensional erfassen und die Messergebnisse in FARO Scene als Punktwolken abbilden.
Laserscanning der Betongebäude mit Filter
PointCab Vorderansicht Wärmetauscher und Seitenansicht Wärmetauscher mit Filteranlage
PointCab für die Auswertung der Scan-Ergebnisse
In der Laserscanning-Software der Firma FARO wurden die einzelnen Punktwolken der Scans zu je einer Gesamtpunktwolke (eine Gesamtpunktwolke bestehend aus 7 einzelnen Punktwolken, die andere aus 10 Punktwolken) zusammengeführt. Nach Fertigstellung dieser Arbeiten wurde jeweils ein Grundrissplan aus den Gesamtpunktwolken gerechnet. Auf dieser Basis wurden dann in PointCab die gewünschten Schnitte visuell definiert und erzeugt. Die CAD-Daten konnten anschließend problemlos in Inventor eingelesen und modelliert werden.

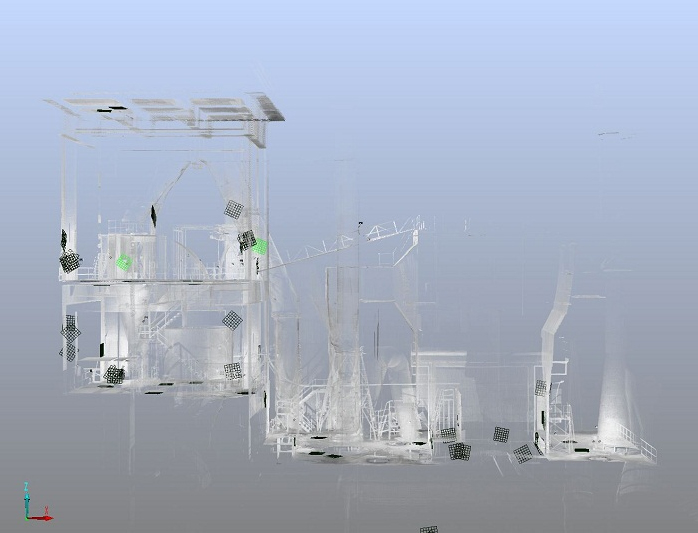

Stationierte FARO-Punktewolke vom Wärmetauscher mit Filter

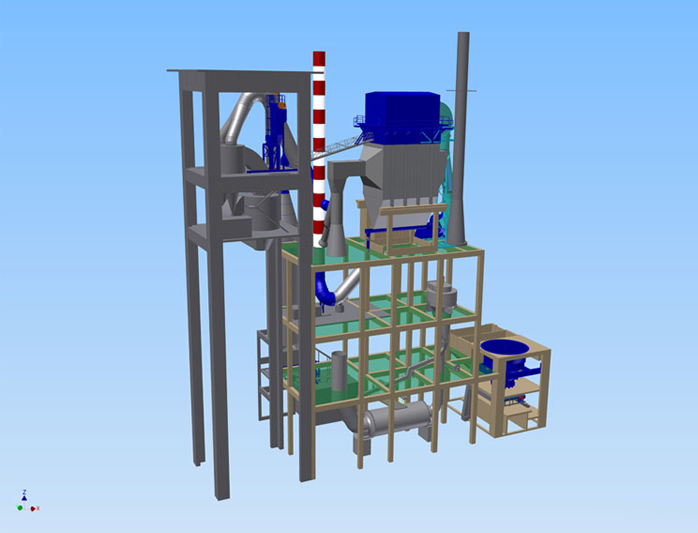

Modelliertes 3D-Modell der Zykloninstallation
Mit Hilfe von Laserscanning wurden reale Abbilder der gescannten Objekte erzeugt. Sie stellten eine optimale Planungsgrundlage für eine passgenaue Vorfertigung dar und reduzierten folglich die Kosten für den Um- bzw. Einbau.
