Laserscanner und Panoramakamera iSTAR - Welcher Adapter für welchen Scanner?
TitleLaserscandaten mit Farbinformationen kombinieren
Farbige Punktwolken gewinnen zunehmend an Bedeutung. Auf diesen Trend haben auch die führenden Scannerhersteller reagiert: Sie bieten ihre Modelle mit einer integrierten Kamera an, um gleichzeitig hochauflösende Bilder zu erstellen.
Für viele Anwendungen reichen diese internen Bildsensoren nicht aus. Zum einen, weil die Bildqualität nicht überzeugend ist, zum anderen, weil sich mit einer Aufnahmezeit von bis zu 5 Minuten pro Standpunkt (ohne Scanvorgang) einfach nicht wirtschaftlich arbeiten lässt.
Aus diesen Gründen suchen viele Anwender nach alternativen Lösungen. Eine sehr gute Möglichkeit ist die Verwendung der iSTAR Panoramakamera von NCTech. Die Kamera liefert hochauflösende 360°-Panoramabilder, die dann zur Scan-Kolorierung verwendet werden. Als zusätzliches Feature bietet die iSTAR von NCTech eine HDR-Funktion (High Dynamic Range), mit der selbst bei widrigen Lichtverhältnissen hochwertige Aufnahmen generiert werden können.
Um eine Panoramakamera in Verbindung mit einem Laserscanner verwenden zu können, ist es wichtig, dass das optische Zentrum der Kamera mit der Kippachshöhe des Scanners übereinstimmt. Es reicht also nicht, den Scanner vom Stativ zu nehmen und einfach durch die Kamera zu ersetzen. Um die richtige Höhe einzuhalten, benötigen wir einen Adapter. Für die unterschiedlichen Laserscantypen sind spezielle Adapter nötig, da nicht alle Laserscanner die gleiche Höhe des rotierenden Spiegels haben. In den folgenden Grafiken können Sie sehen, welche Adapter Sie für welchen Scanner benötigen.
Verschiedene Adapter für den FARO Focus - abhängig vom Schnellspannsystem
Je nachdem, welchen Schnellspanner Sie benutzen, stehen Ihnen für den FARO Focus3D und FARO FocusS verschiedene Adapter zur Verfügung. Benötigen Sie einen Adapter für den FARO-Schnellspanner, der mit dem FARO FocusM 70 ausgeliefert wird, kontaktieren Sie uns bitte. Auch hierfür können wir Ihnen eine Lösung anbieten.
TitleiSTAR-Adapter für FARO mit Laserscanning-Europe-Schnellspanner
Den iSTAR-Adapter (Art.-Nr.: 030-10666) sollten Sie verwenden, wenn Sie den Scanner mit einem Schnellspanner von Laserscanning Europe benutzen. Der Adapter besteht aus der Schnellspannplatte, die an Ihrem Scanner angebracht ist, und einem Abstandshalter, damit die Objektive der iSTAR auf der gleichen Höhe wie der rotierende Spiegel des Laserscanners sind. Der Adapter hat ein 3/8“-Außengewinde und lässt sich darüber mit der iSTAR verbinden. Durch die identischen Schnellspannplatten am FARO Focus und der iSTAR ist ein schneller und einfacher Austausch am Kopf des Schnellspanners, der sich auf dem Stativ befindet, möglich.
Title iSTAR-Adapter für FARO mit ATS/FARO-Schnellspanner
Der iSTAR-Adapter (Art.-Nr.: 030-10745) ist geeignet, wenn Sie den Scanner mit einem ATS-Schnellspannsystem von FARO benutzen. Der Adapter hat eine Höhe von 60,9 mm und ist so gefertigt, dass er exakt auf das Gegenstück Ihres ATS-Adapters passt. Oben befindet sich ein 3/8“-Außengewinde, welches die iSTAR aufnimmt.
Title iSTAR-Adapter für FARO Focus mit drehbarem Dreifußadapter

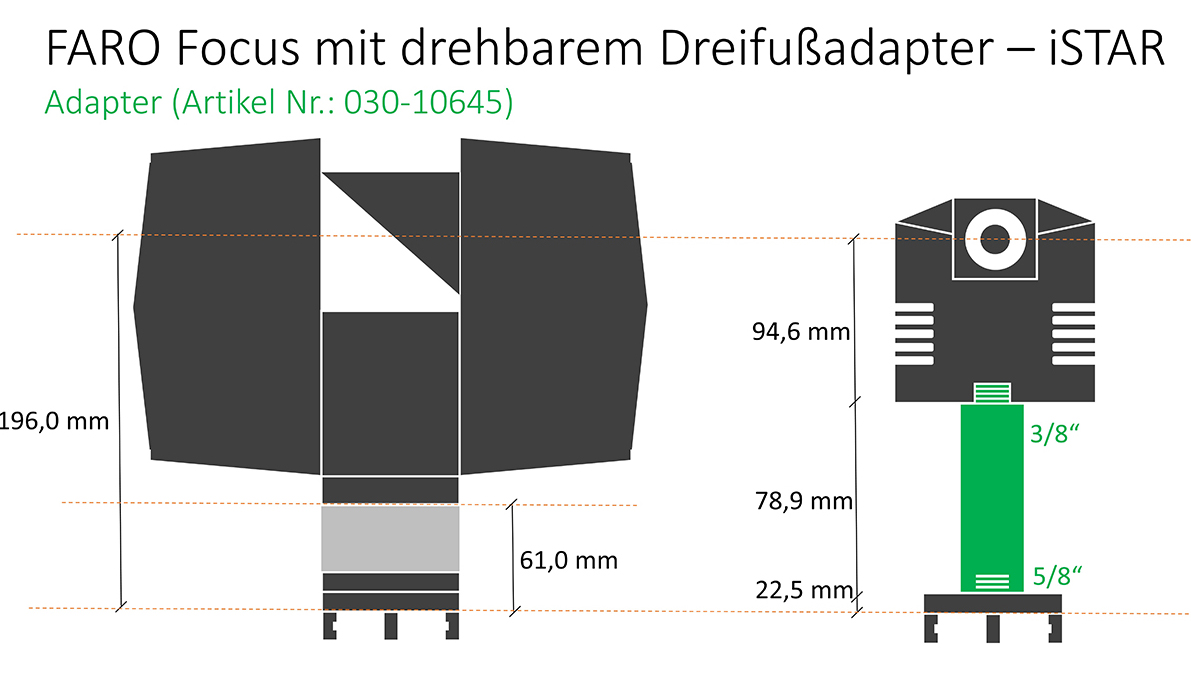

Der iSTAR-Adapter (Art.-Nr.: 031-10645) mit variabler Höhe (70 – 105 mm) muss bis auf 78,9 mm ausgezogen werden (bei Nutzung eines Dreifußes mit einer Höhe von 22,5 mm). Damit hat die Optik der iSTAR dieselbe Höhe wie der mit dem drehbaren Dreifußadapter (Art.-Nr.: 030-10262) ausgestattete FARO Focus. Der iSTAR-Adapter ist mit zwei Schraubgewinden ausgestattet: Über das 3/8"-Außengewinde lässt sich der Adapter mit der iSTAR verbinden. Das 5/8"-Innengewinde wird auf den Dreifuß geschraubt.
Hinweis: Der Dreifußadapter ist nicht Bestandteil des Adapters und muss separat erworben werden.
TitleTrimble TX8 - iSTAR
Der iSTAR-Adapter (Art. Nr.: 030-10667) für den Trimble TX8 bringt die iSTAR auf die Spiegelachshöhe des Laserscanners. Der Adapter besteht aus dem Dreifuß und einem Abstandshalter mit einem 3/8"-Außengewinde, an dem sich die iSTAR anbringen lässt.
TitleLeica C5 | C10 | P15 | P20 | P30 | P40 - iSTAR
Der iSTAR-Adapter (Art.-Nr.: 031-10646) hat eine variable Höhe im Bereich von 100 - 165 mm. Er ist unter anderem für die Laserscanner C5, C10, P15, P20, P30 und P40 von Leica gedacht. Der Abstand zwischen der Unterkante des Dreifußadapters und der Spiegelachse des Laserscanners beträgt 250 mm. Je nachdem welchen Dreifußadapter Sie für die iSTAR nutzen, muss die Höhe des Adapters unterschiedlich eingestellt werden. Nutzen Sie z. B. den Dreifußadapter (030-10283) mit einer Höhe von 22,5 mm, sollte der Adapter auf eine Höhe von 132,9 mm eingestellt werden. Damit erhebt der Adapter die iSTAR auf die Spiegelachshöhe des Laserscanners. Über das 3/8"-Außengewinde lässt sich der Adapter mit der iSTAR verbinden. Das 5/8"-Innengewinde am unteren Ende wird auf den Dreifuß geschraubt.
Hinweis: Der Dreifußadapter ist nicht Bestandteil des Adapters und muss separat erworben werden.
TitleLeica Scanstation 2 - iSTAR

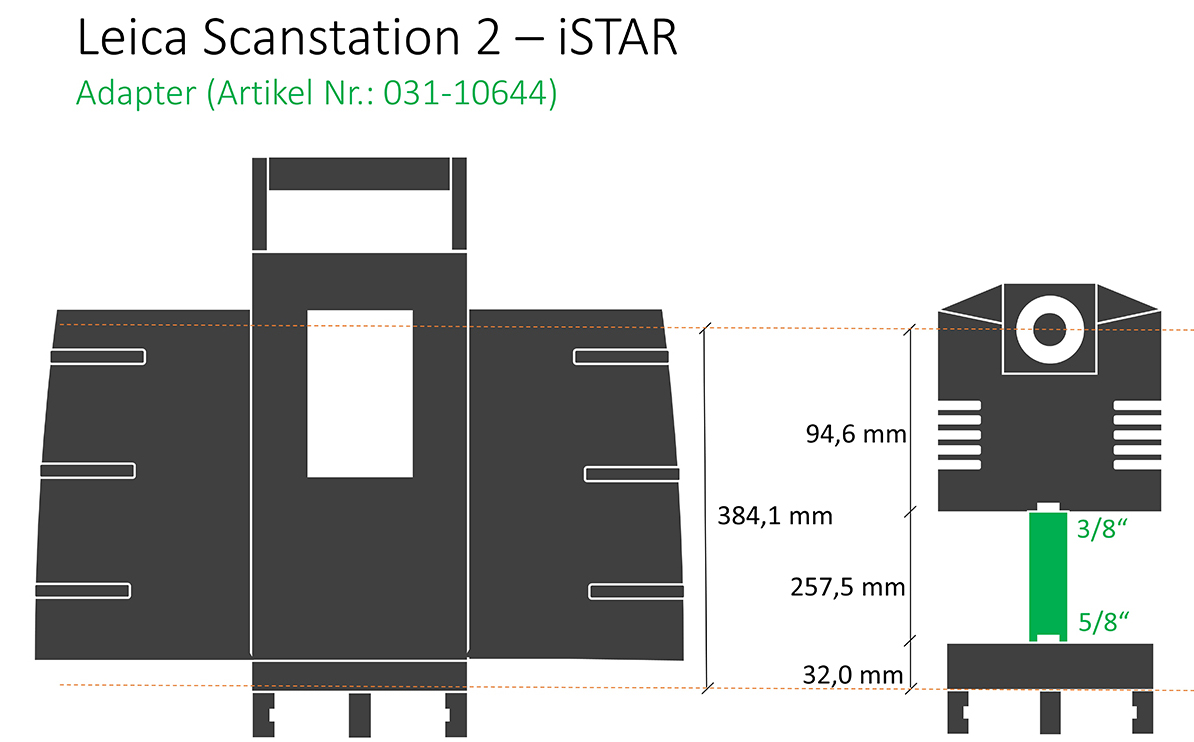

Der iSTAR-Adapter (Art.-Nr.: 031-10644) für die Leica Scanstation 2 hat eine variable Länge im Bereich von 150 - 265 mm. Der Abstand zwischen der Unterkante des Dreifußadapters und der Spiegelachse des Laserscanners beträgt 384,1 mm. Nutzen Sie z. B. den Dreifußadapter (Art.-Nr.: 030-10237) mit einer Höhe von 32,0 mm, sollte der Adapter auf eine Höhe von 257,5 mm eingestellt werden. Damit erhebt der Adapter die iSTAR auf die Spiegelachshöhe des Laserscanners. Über das 3/8"-Außengewinde lässt sich der Adapter mit der iSTAR verbinden. Das 5/8"-Innengewinde am unteren Ende wird auf den Dreifuß geschraubt.
Hinweis: Der Dreifußadapter ist nicht Bestandteil des Adapters und muss separat erworben werden.
TitleLeica HDS 6x00 & Z+F 5006 | 5006i | 5006h - iSTAR

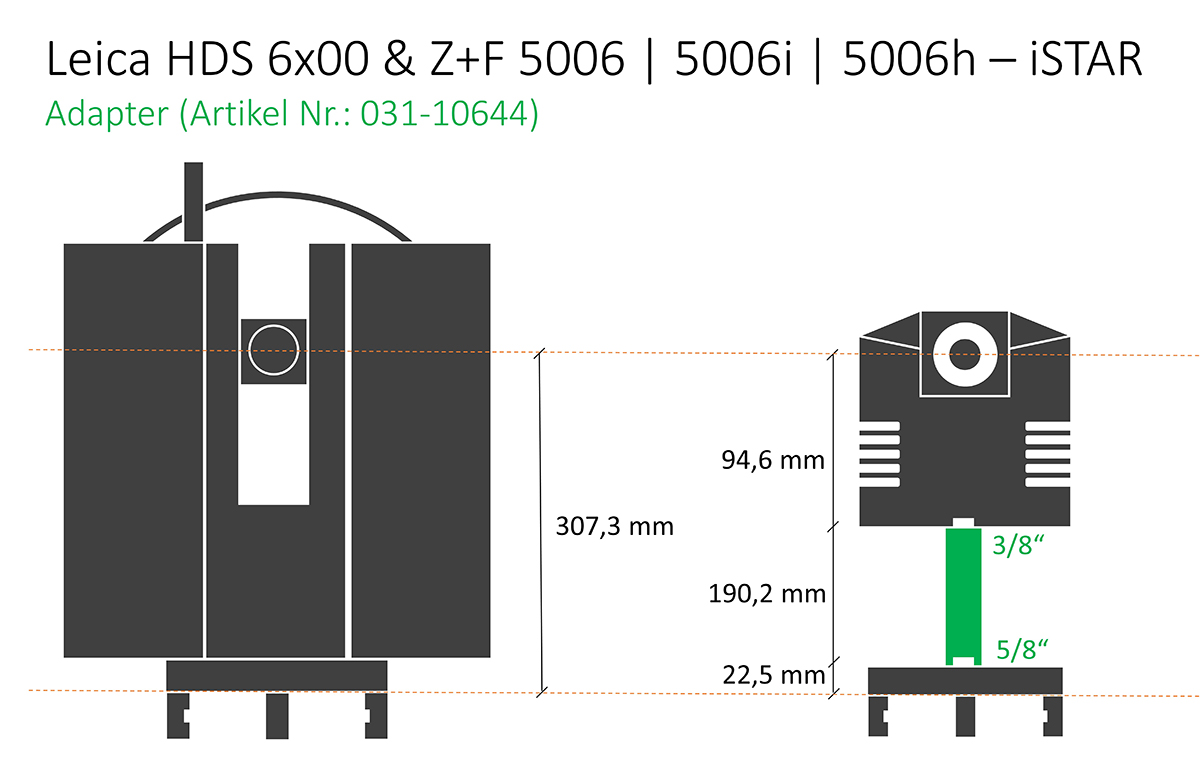

Der iSTAR-Adapter (Art.-Nr.: 031-10644) ist für die Serie HDS 6x00 von Leica und Z+F 500x geeignet. Der Adapter hat eine variable Höhe von 150 - 265 mm. Bitte stellen Sie den Adapter auf eine Höhe von 190,2 mm ein, falls Sie einen Dreifußadapter (Art.-Nr.: 030-10283) mit einer Höhe von 22,5 mm nutzen. Bei anderen Dreifußadaptern sollte die einzustellende Höhe angepasst werden. Der Adapter ist mit zwei Schraubgewinden ausgestattet: Über das 3/8"-Außengewinde lässt sich der Adapter mit der iSTAR verbinden. Das 5/8"-Innengewinde wird auf den Dreifuß geschraubt.
TitleLeica HDS 7000 & Z+F 5010 | 5010C | 5010X - iSTAR

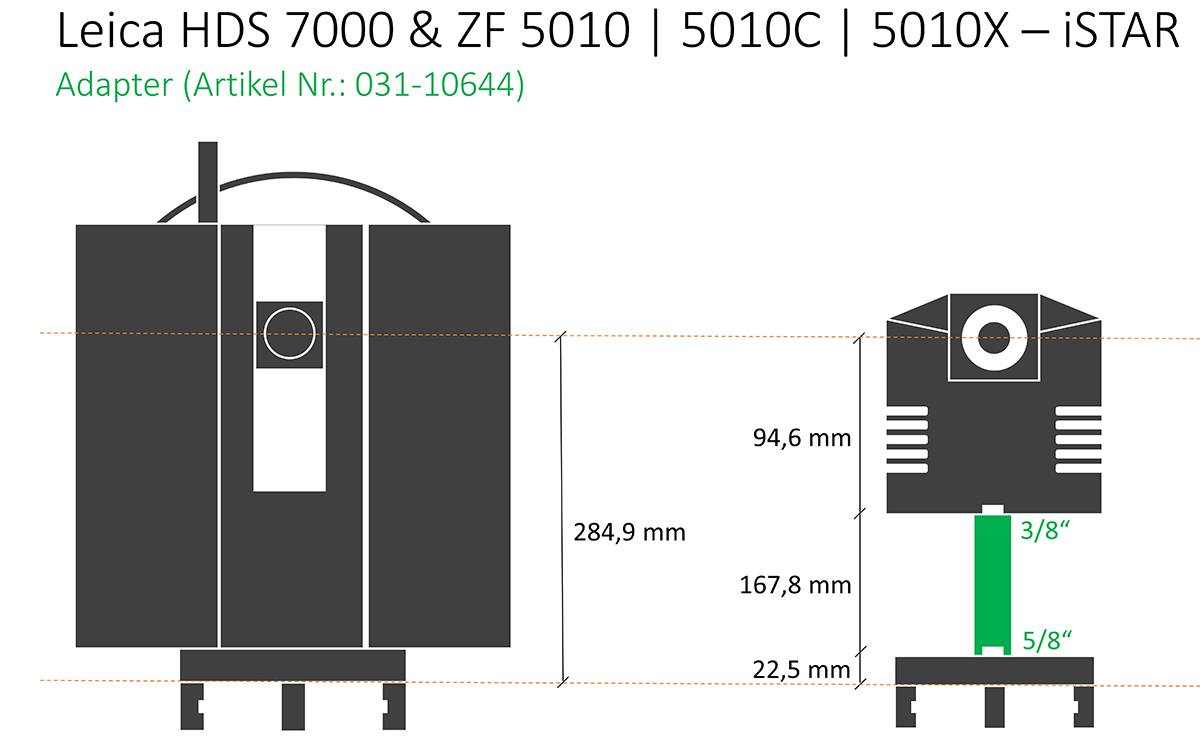

Der iSTAR-Adapter (Art. Nr.: 031-10644) für den Leica HDS 7000 und die Z+F Scanner 5010, 5010C und 5010X erhebt die iSTAR auf die Kippachshöhe des Laserscanners. Stellen Sie den Adapter auf eine Höhe von 167,8 mm ein. Bei Verwendung eines anderen Dreifußadapters passen Sie die Höhe bitte dementsprechend an. Der Adapter ist mit zwei Schraubgewinden ausgestattet: Über das 3/8"-Außengewinde lässt sich der Adapter mit der iSTAR verbinden. Das 5/8"-Innengewinde wird auf den Dreifuß geschraubt.
