Kombination aus FARO Scandaten und ZEB-REVO Scandaten für eine Bestandsaufnahme
TitleLaserscanning zur Bestandsaufnahme und Planung für spätere Umbaumaßnahmen
Der Initiator des Projektes, die „ARBE – Arbeit und Beschäftigung für psychisch Belastete“ (Psychologische Hilfsgemeinschaft e.V.), erteilte den Auftrag, die Gebäude als Bestandserfassung für eine zukünftige Umbaumaßnahme mittels Laserscanning zu vermessen und zu digitalisieren. Die in die Jahre gekommenen Gebäude werden als Einrichtung zur Betreuung psychisch belasteter Menschen genutzt.

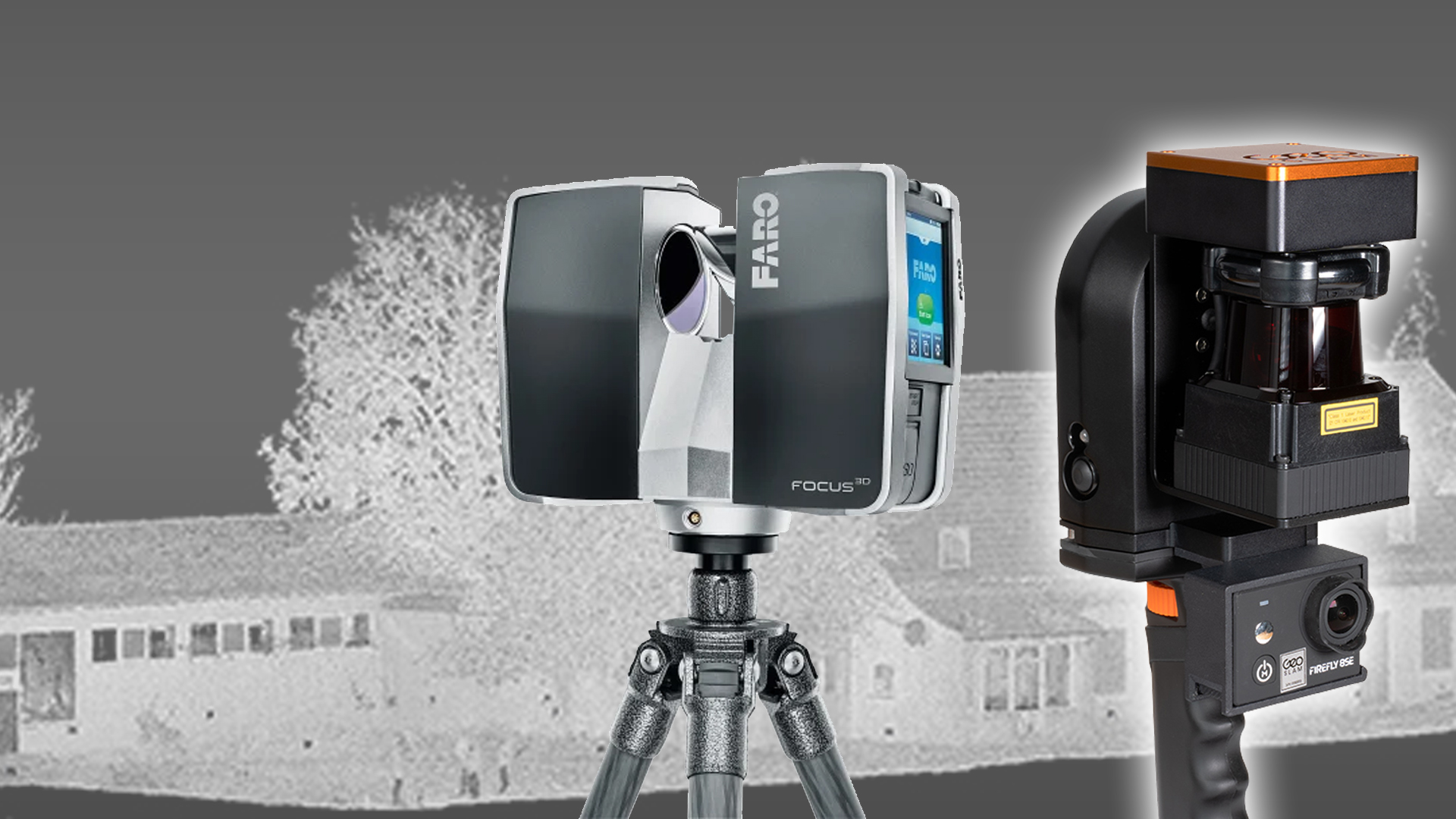

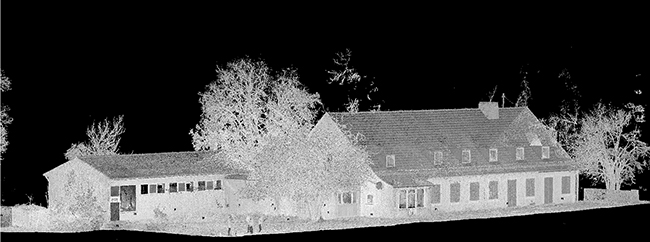

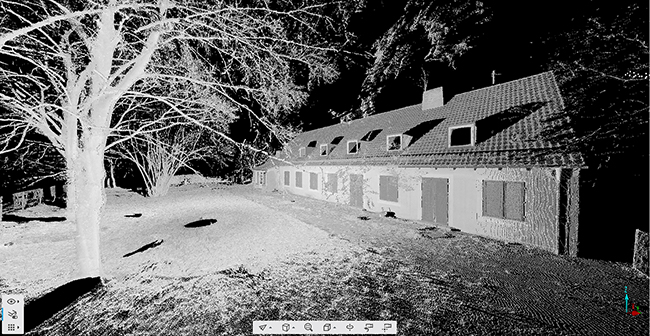

Das zu scannende Gebäude. Die Aufnahme der Daten erfolgte mit dem FARO Focus3D S120 und dem GeoSlam ZEB Revo.
Vorgehensweise
Um die Bestandsaufnahme so effizient wie möglich zu gestalten, entschieden wir uns, die Außenaufnahmen mit dem FARO Focus3D S120 und die Innenaufnahmen mit dem ZEB-REVO von GeoSLAM zu erstellen. Die aufgenommenen Daten sollten später miteinander verknüpft werden.
TitleScanning und Auswertung

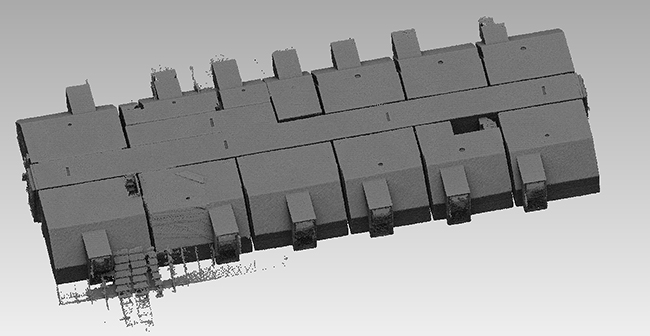

Mit dem FARO Focus3D S 120 wurde mit über 40 Scan-Standpunkten der komplette Außenbereich eingescannt. Dann erfolgten 6 Scan-Rundgänge mit dem ZEB-REVO. Die Registrierung der einzelnen FARO-Scans wurde mit der FARO Scene Software durchgeführt. Nach der Prozessierung der ZEB-REVO-Daten wurden die Punktwolken des FARO-Scanners und ZEB-REVO in der Punktwolkensoftware PointCab über Koordinatenpaare miteinander verknüpft. Am Ende erhielt der Kunde eine Autodesk RECAP-Datei zur weiteren Verwendung.

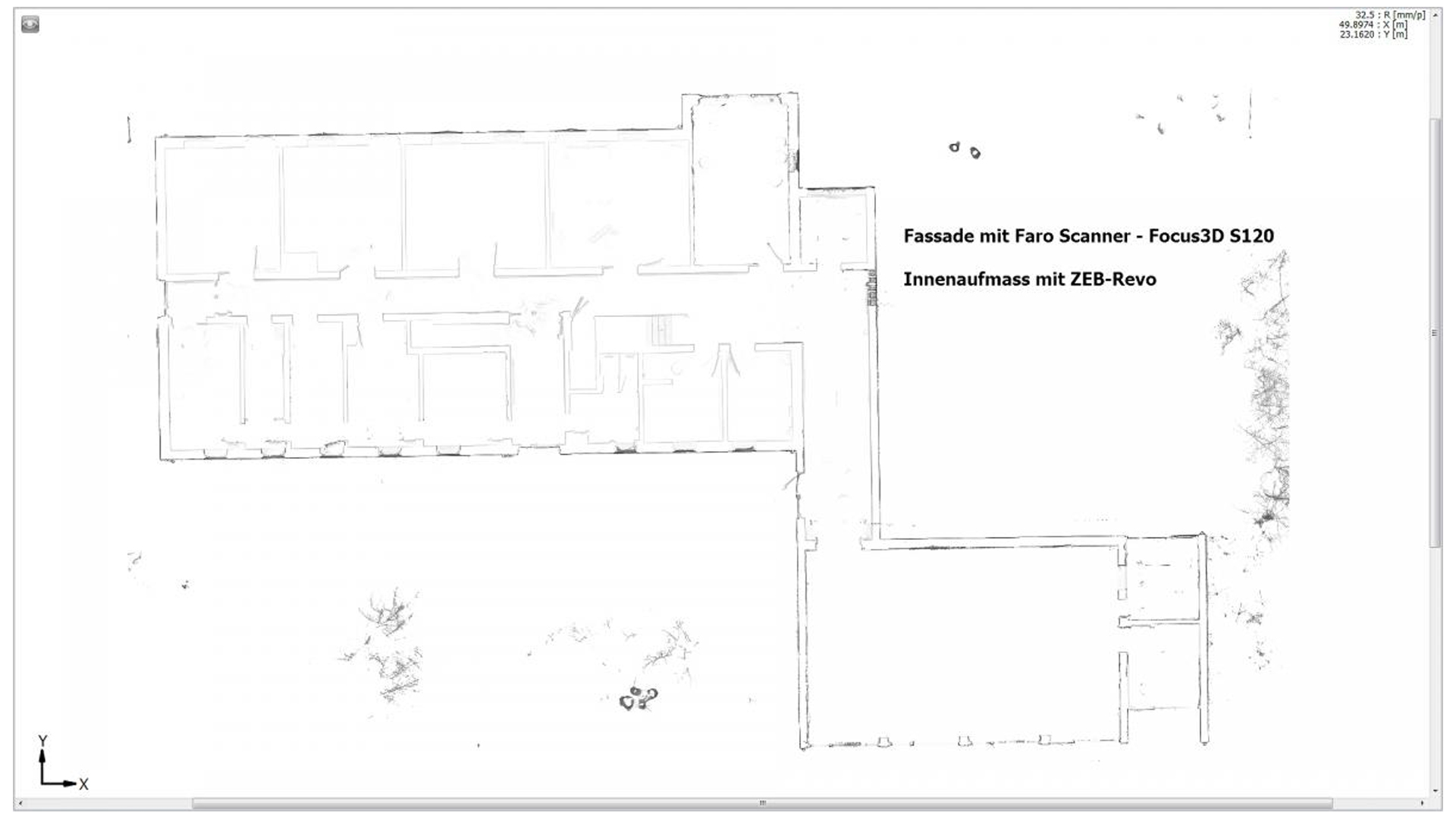

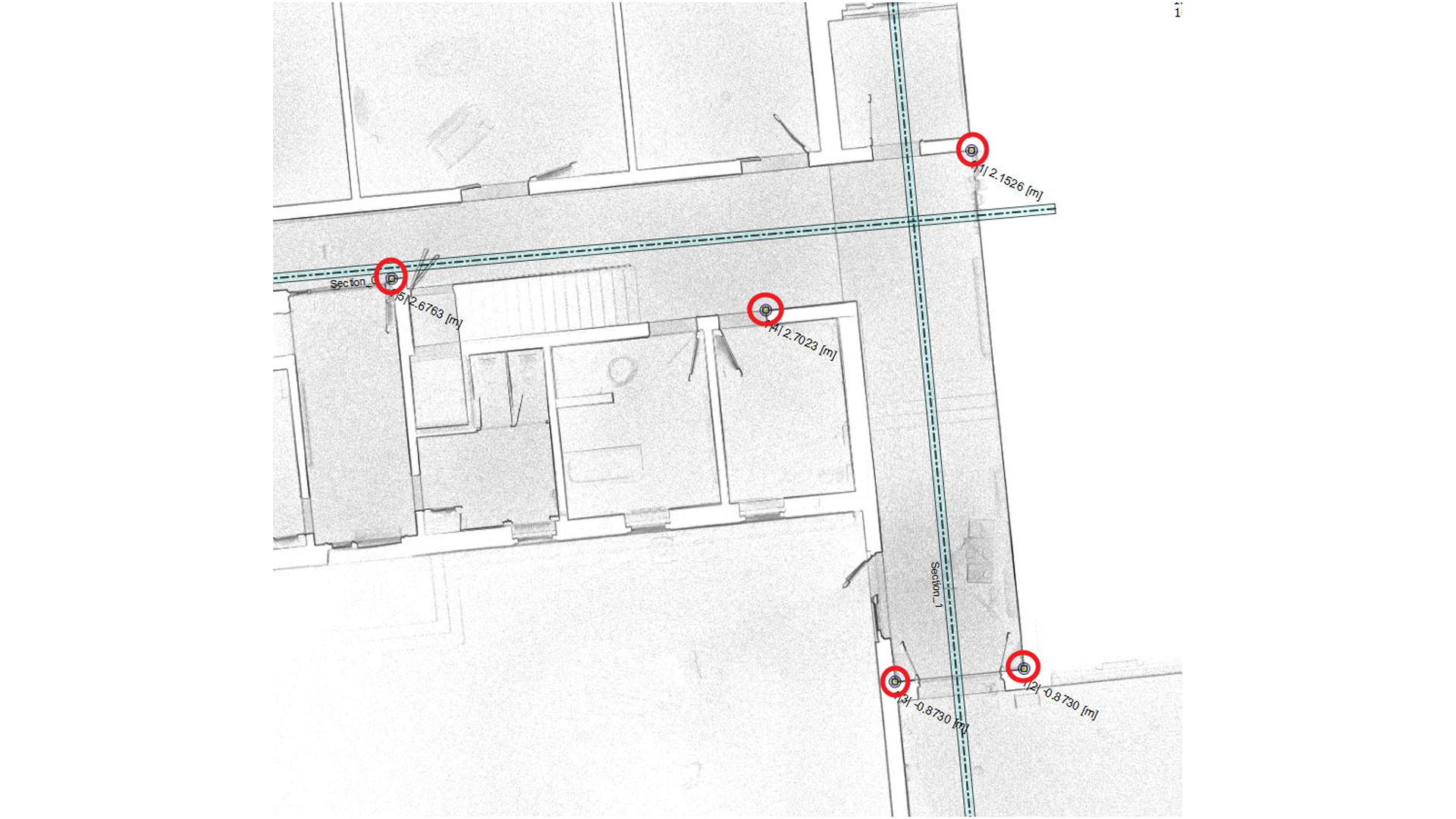

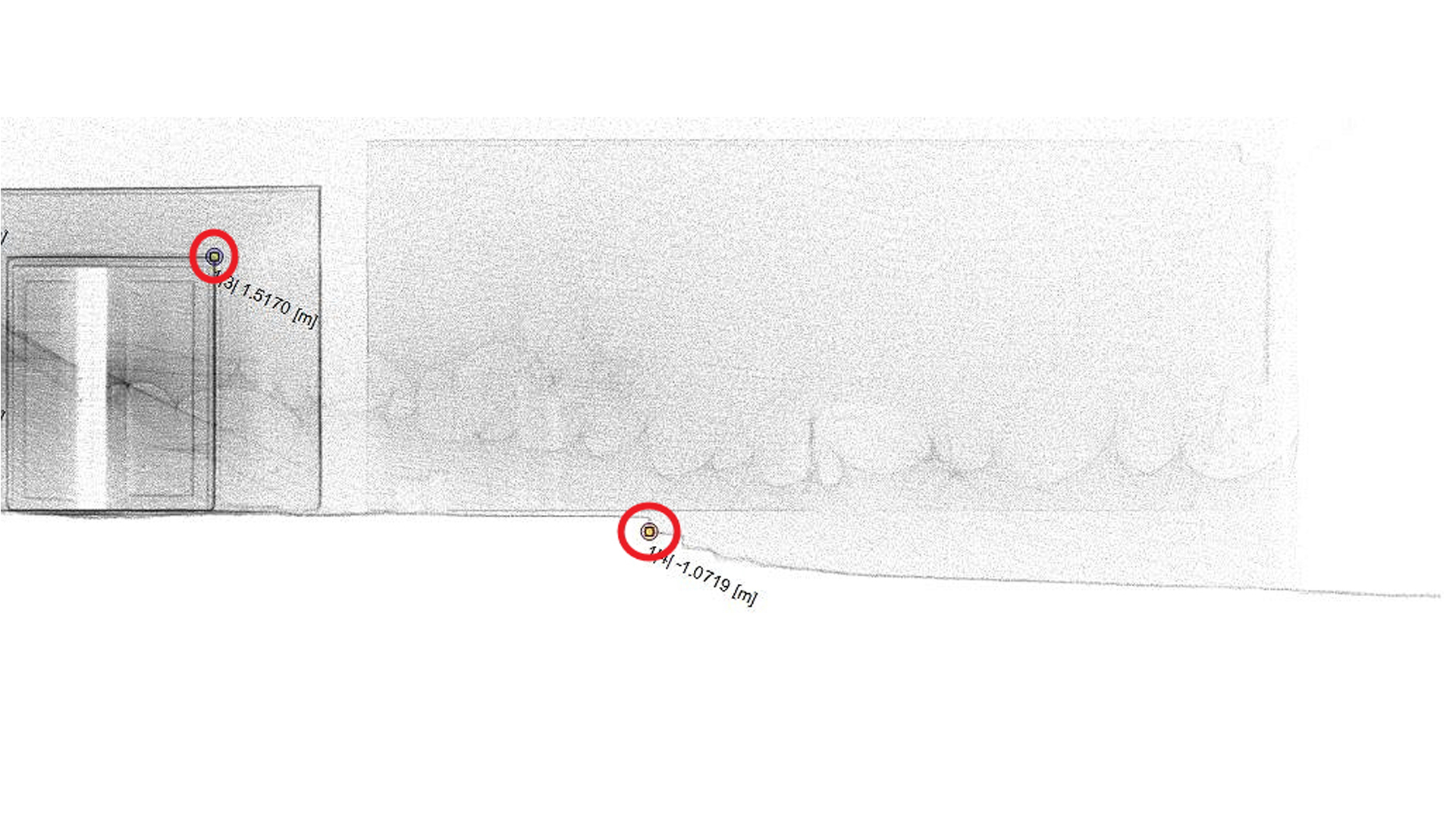

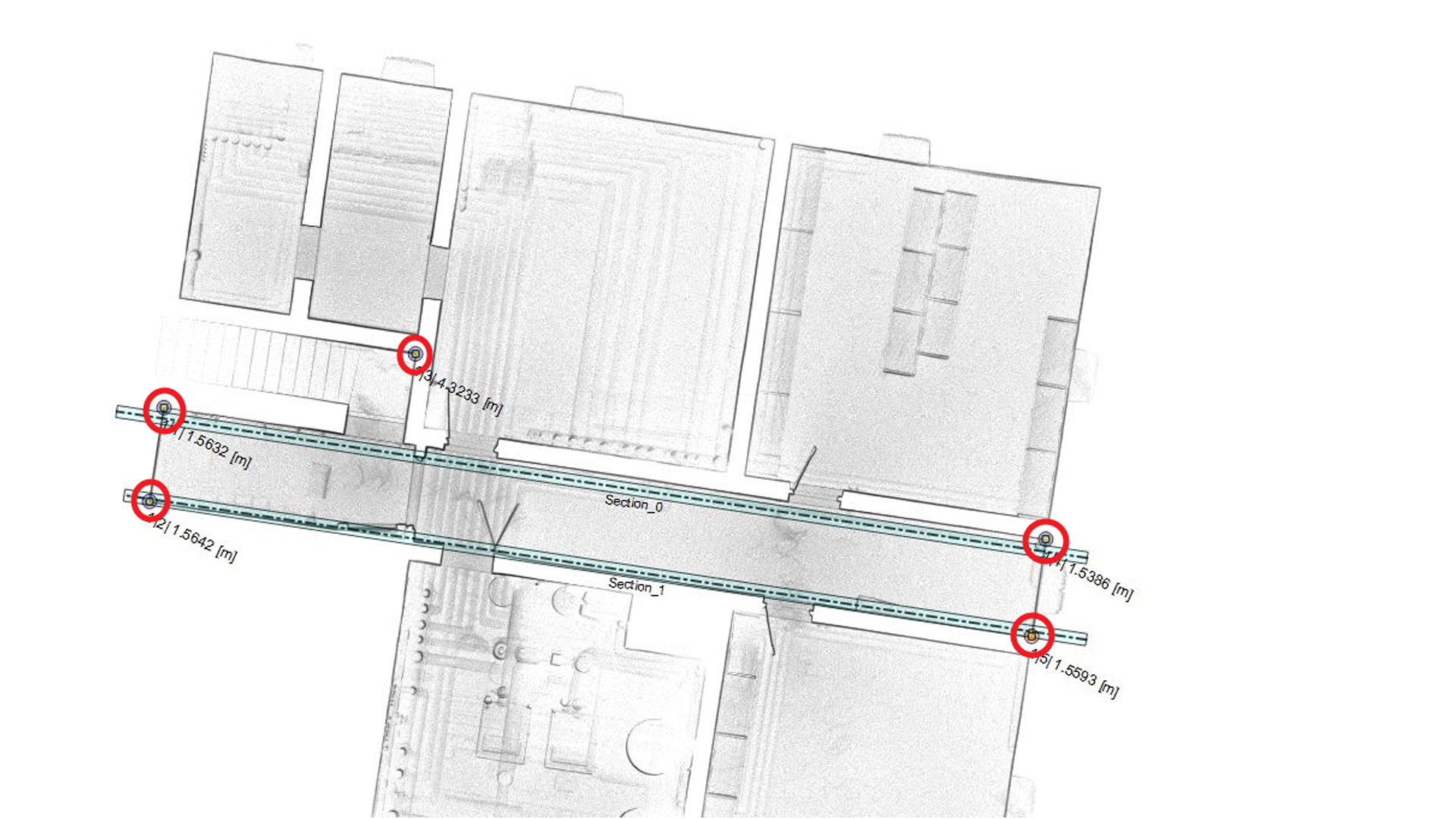

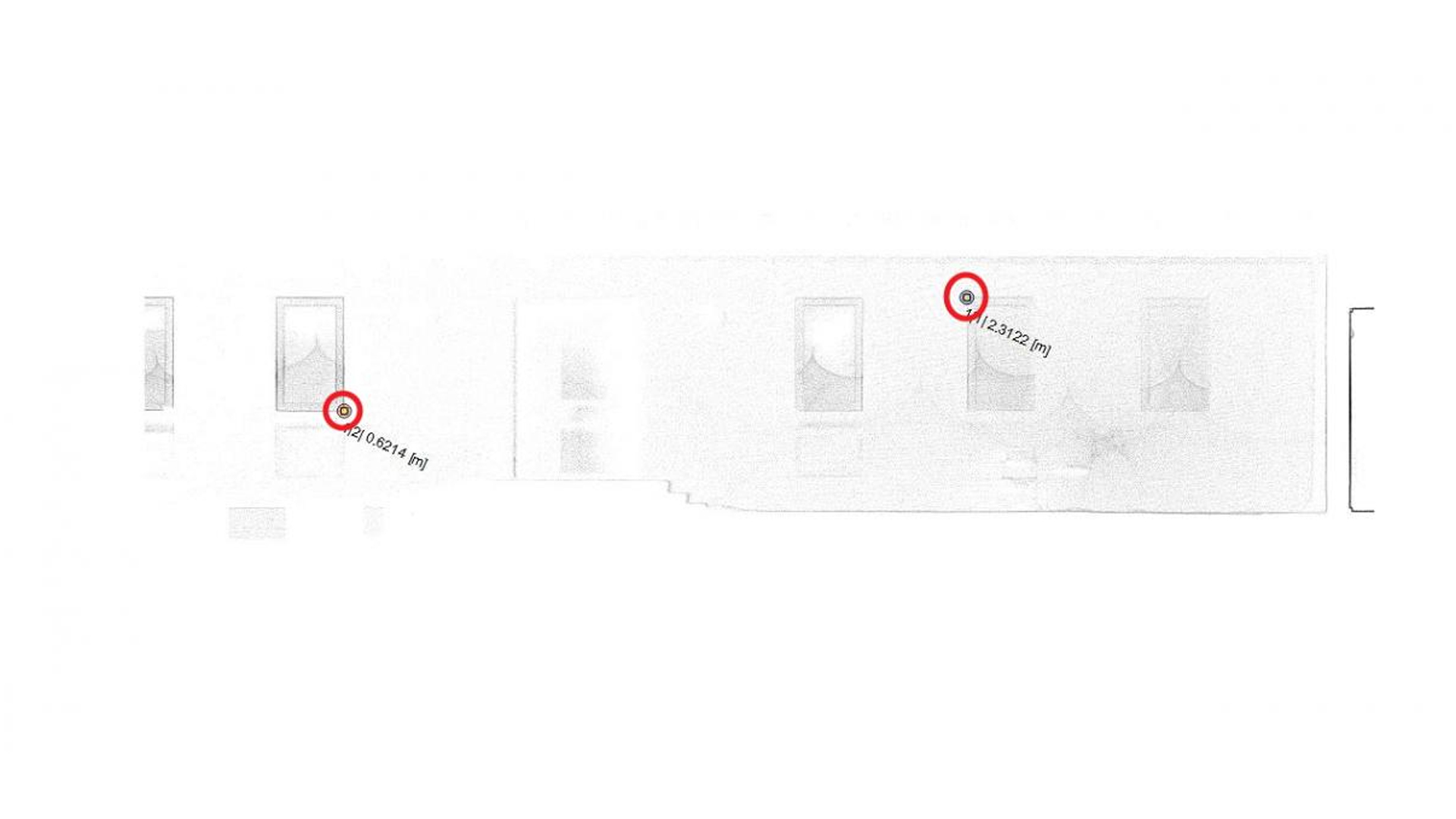

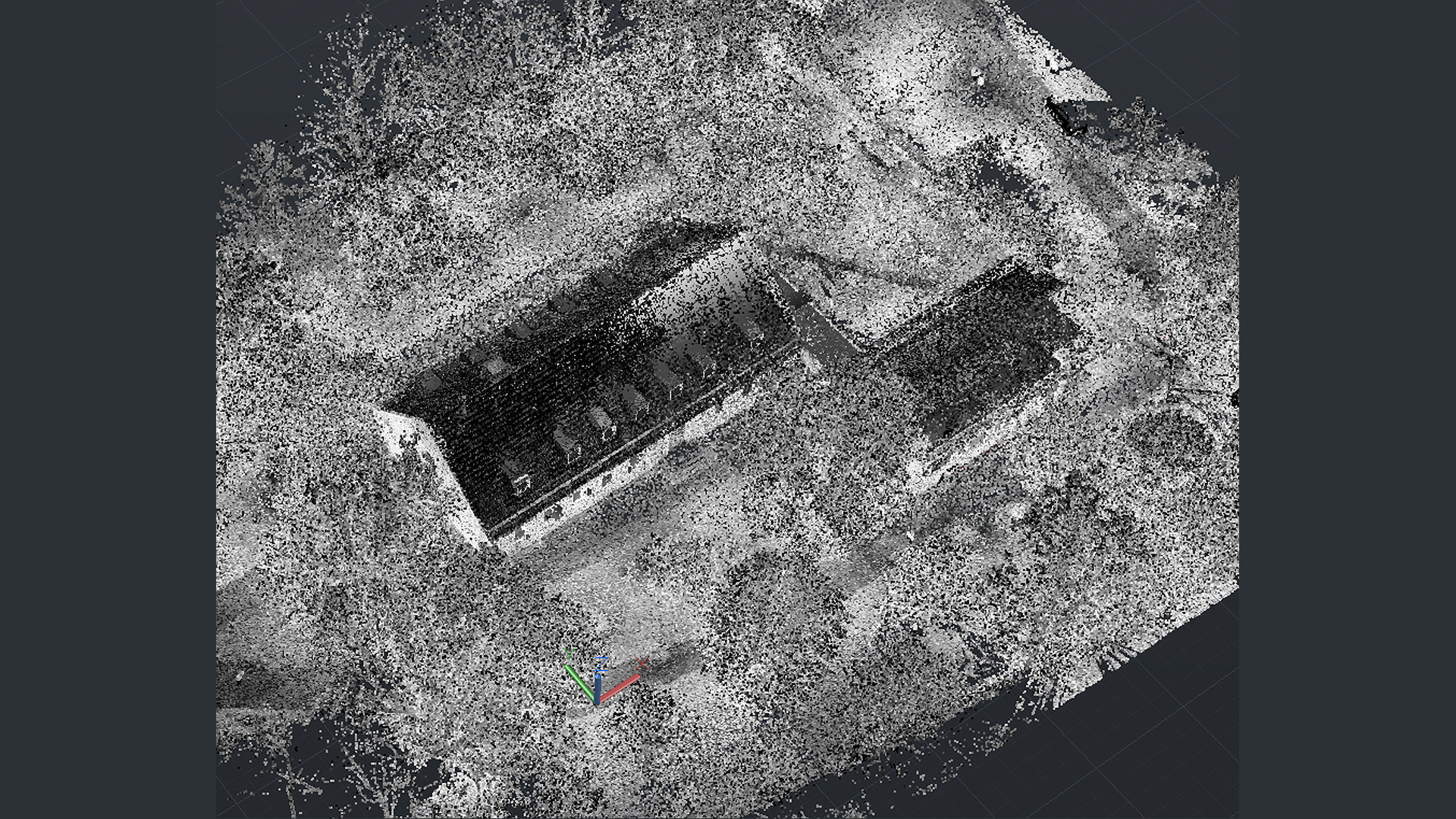

TitleVerknüpfung der 6 Scanrundgänge
