3D-Vermessung einer historischen Gewerbehalle

Title
3D-Laserscanning einer historischen Gewerbehalle als Grundlage für die Projektentwicklung und Revitalisierung

Berührungsloses Messen vor Ort mit 3D-Laserscanner. Aufwand: ca. 3 Std. für 7 farbige Einzelscans des Innenraums. Das denkmalgeschützte Gebäude ist derzeit ohne Nutzung. Neben der geometrischen Erfassung dienten die Scandaten dem Entwickler dazu, potentiellen Nutzern der Immobilie den aktuellen Bestand visualisieren zu können.

Title
360°-Panoramen

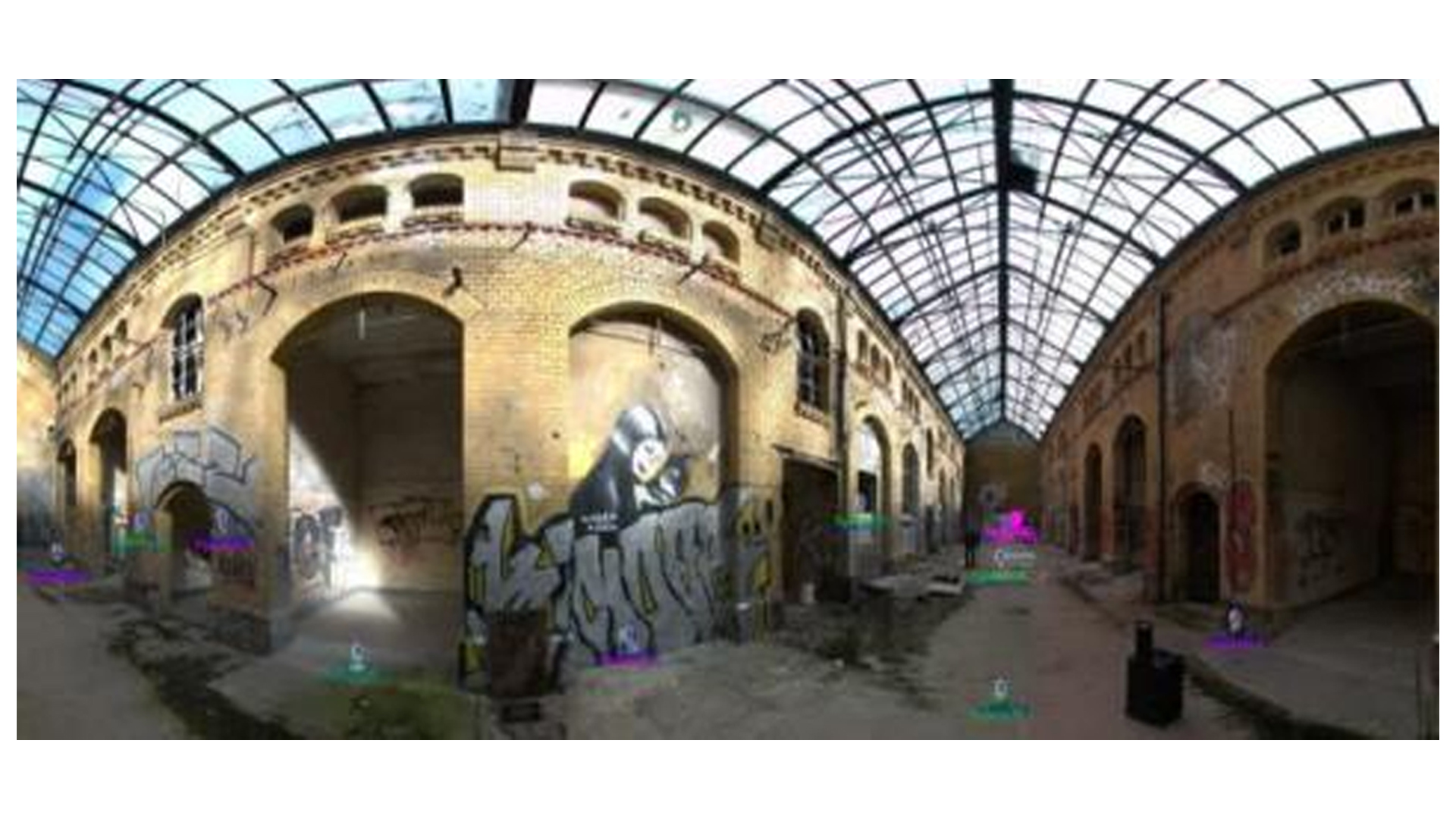

Panoramen in Fotoqualität ermöglichen die visuelle und geometrische Analyse des Objektes.
Dies erfolgt über die kostenfreie Scan-Software, welche dem Kunden mit den Scans zur eigenen Anwendung übergeben wird. Die Datendichte ist dabei so hoch, dass auch ortsfern die Planung erstellt werden kann. Das Gebäude muss also nicht mehr wiederholt für Nachmessungen aufgesucht werden. Das spart Zeit und Kosten.

Für das Marketing und im Rahmen der Ausschreibung können beteiligte Firmen die hochaufgelösten Panoramen im Internet betrachten und somit akkurat kalkulierte Angebote abgeben. Auch dadurch werden die Baukosten gesenkt.

Title

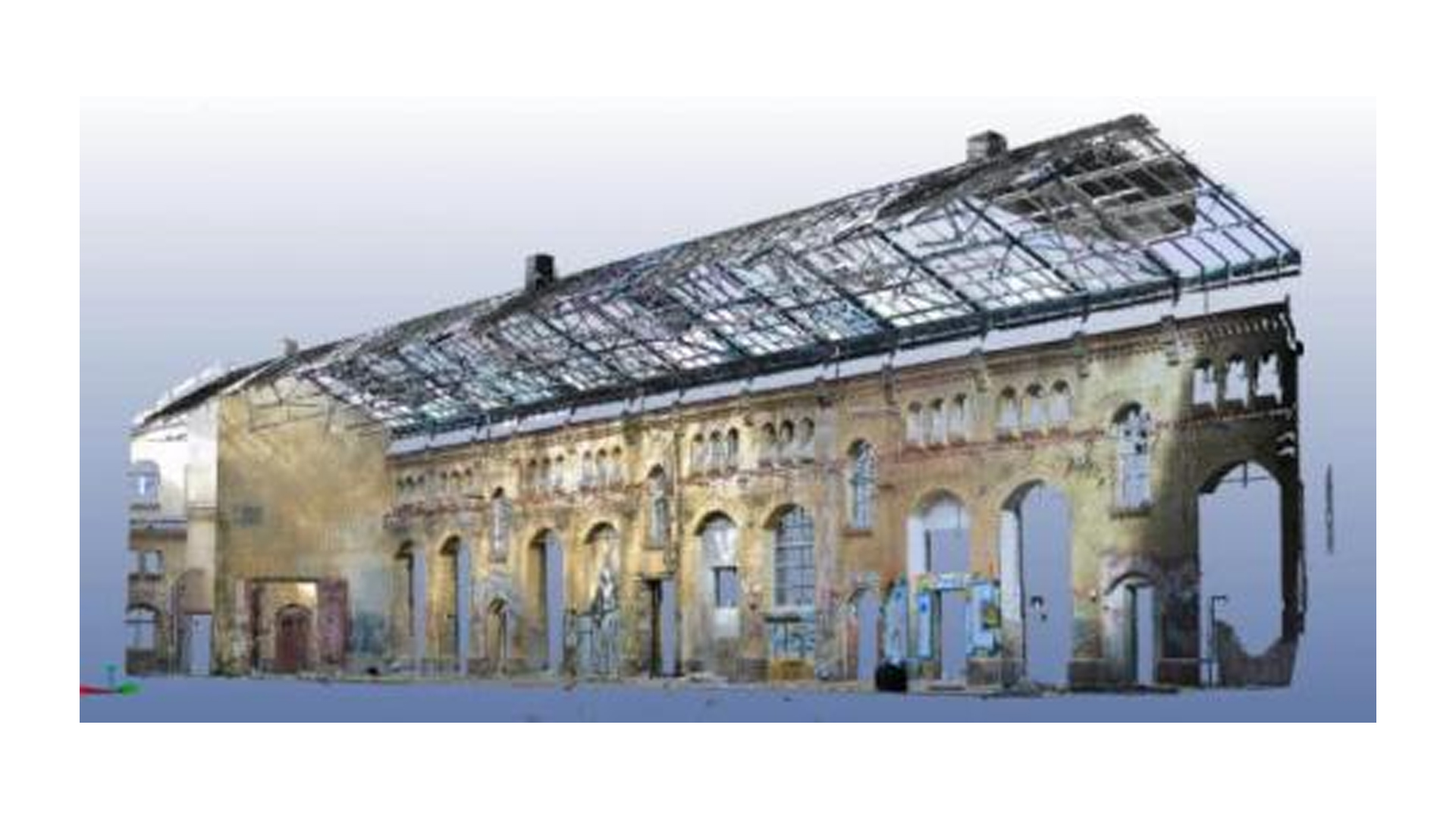

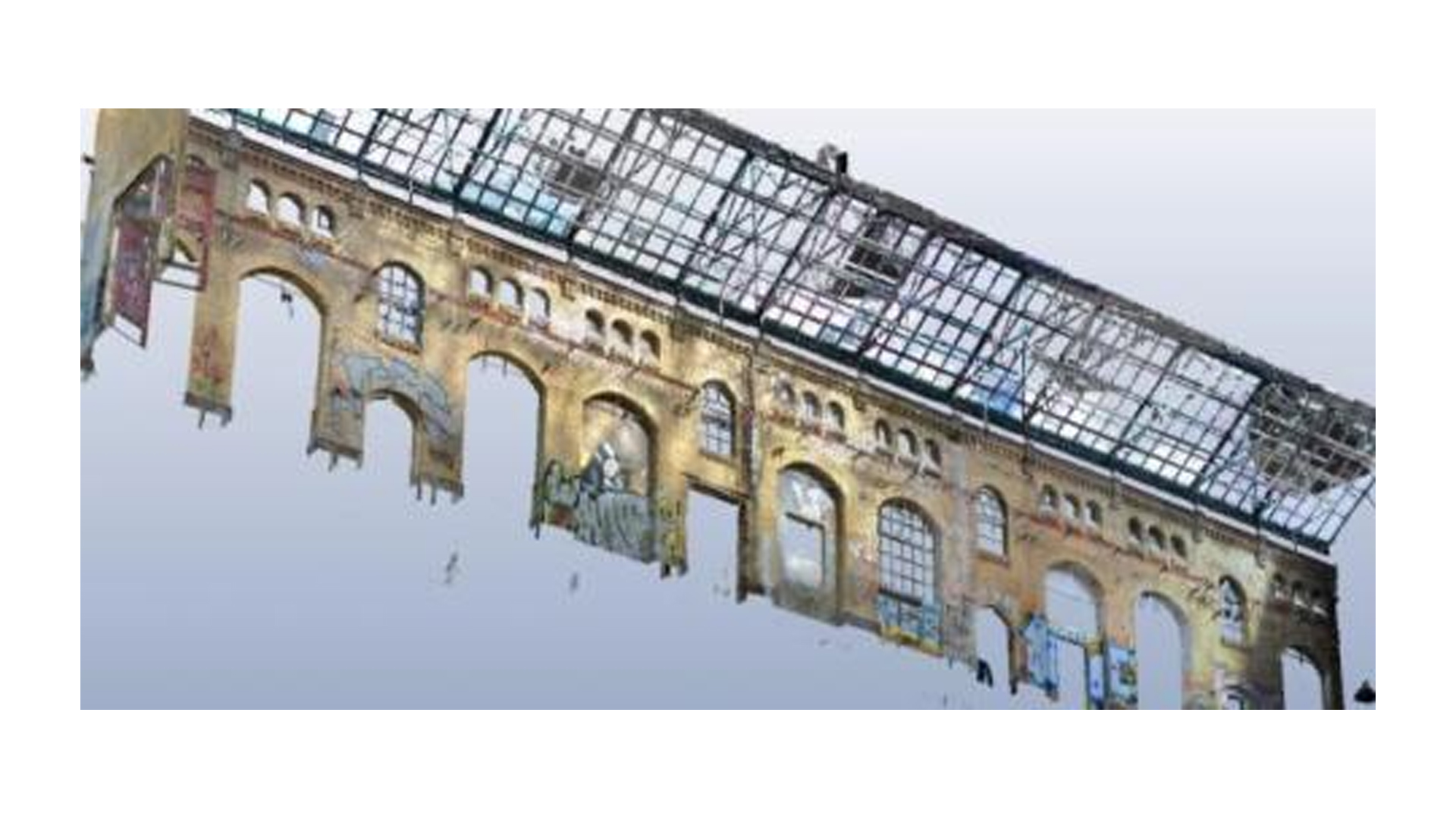

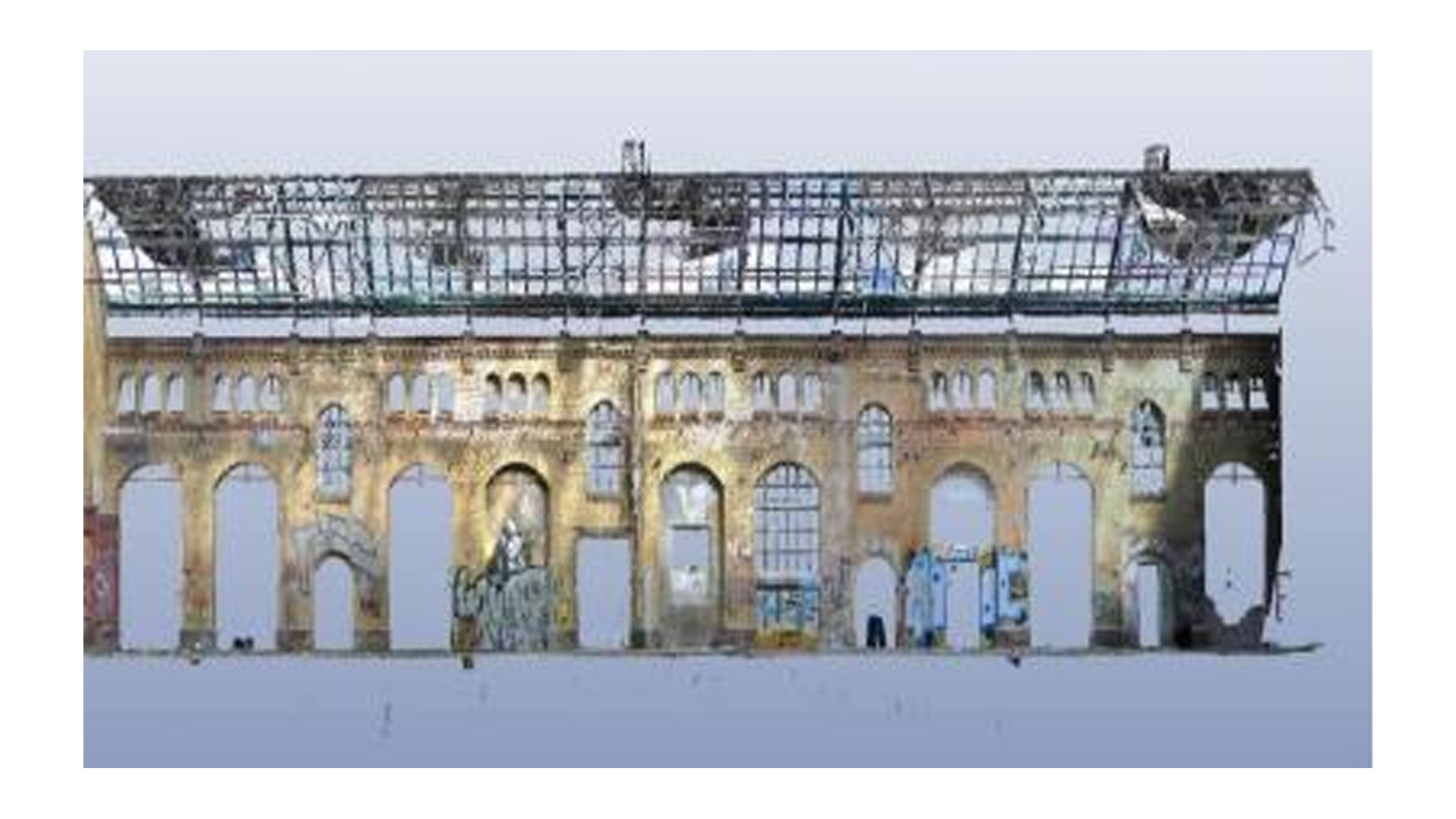

3D-Scandaten im Pixelmodus

Das Alleinstellungsmerkmal des 3D-Laserscanning im Vergleich zu anderen Messmethoden besteht in der ganzheitlichen Bauaufnahme des Bestandes und der Multifunktionalität der Datenauswertung. Aus den Scans lassen sich axonometrische oder perspektivische Ansichten von freien Standpunkten aus generieren. Beliebige Teile des Modells können ausgeblendet oder gelöscht werden. Videoanimationen lassen sich mit immer wieder veränderbaren Kamerapfaden erstellen. Die Inhalte der 3D-Scans bilden somit auch die Datengrundlage für eine große Auswahl von innovativen Visualisierungsmöglichkeiten.

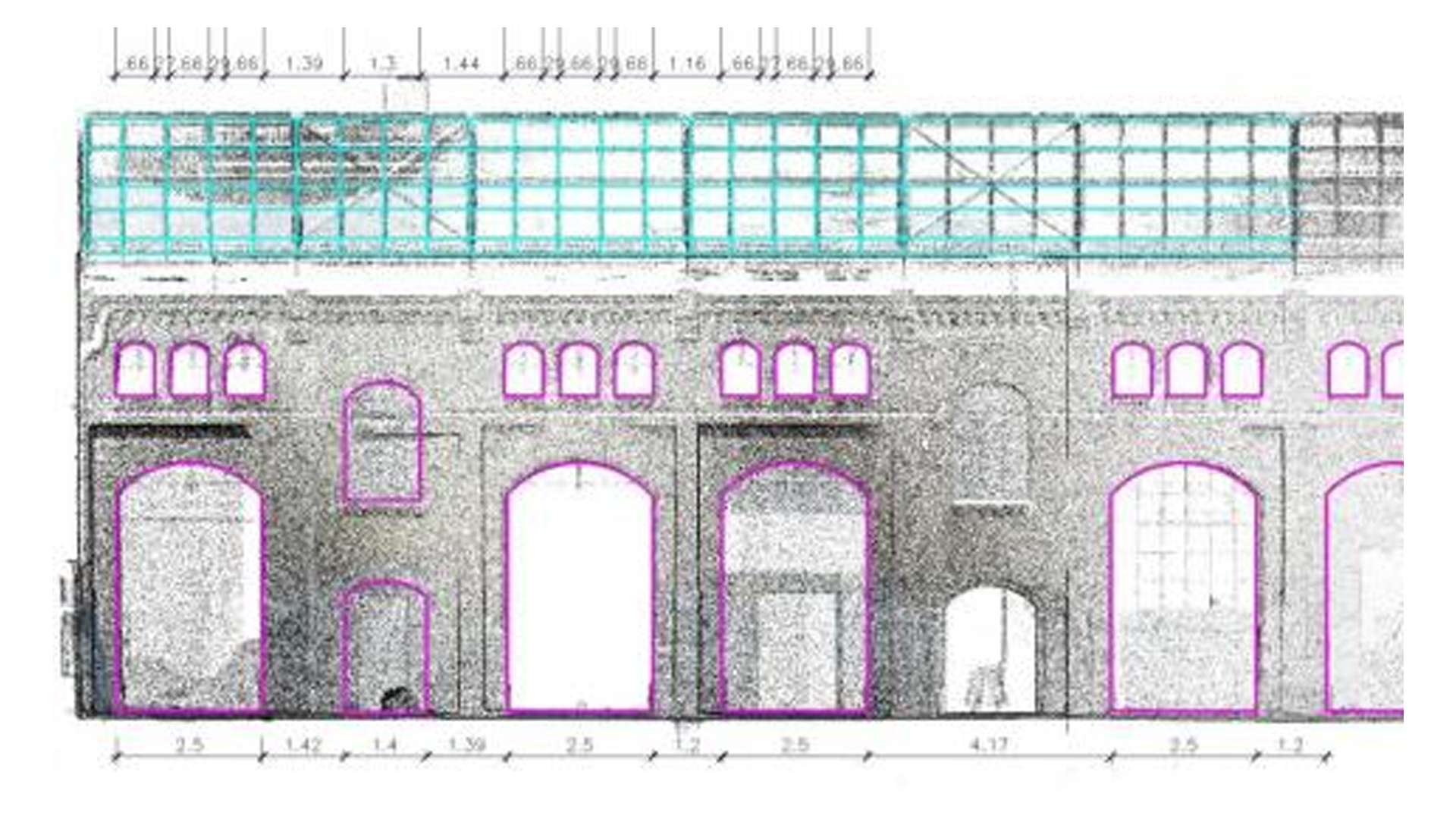

Hat der Architekt die Planung erstellt, ermöglicht die überlagerte Darstellung von Scan-Abbild und CAD-Inhalten die visuelle Kontrolle von Achsrastern, Sturzhöhen und Detailpunkten in einem frühen Planungsstadium. Auch dies ist eine wertvolle Hilfe, um Planungsfehler zu vermeiden und den reibungslosen Bauablauf zu gewährleisten. Die komfortable Auswertung beim Auftraggeber ermöglicht ein effizientes Arbeiten bei gegenüber klassischen Aufmaßen konkurrenzfähigen Preisen.

Title
Beweissicherung der Bausubstanz

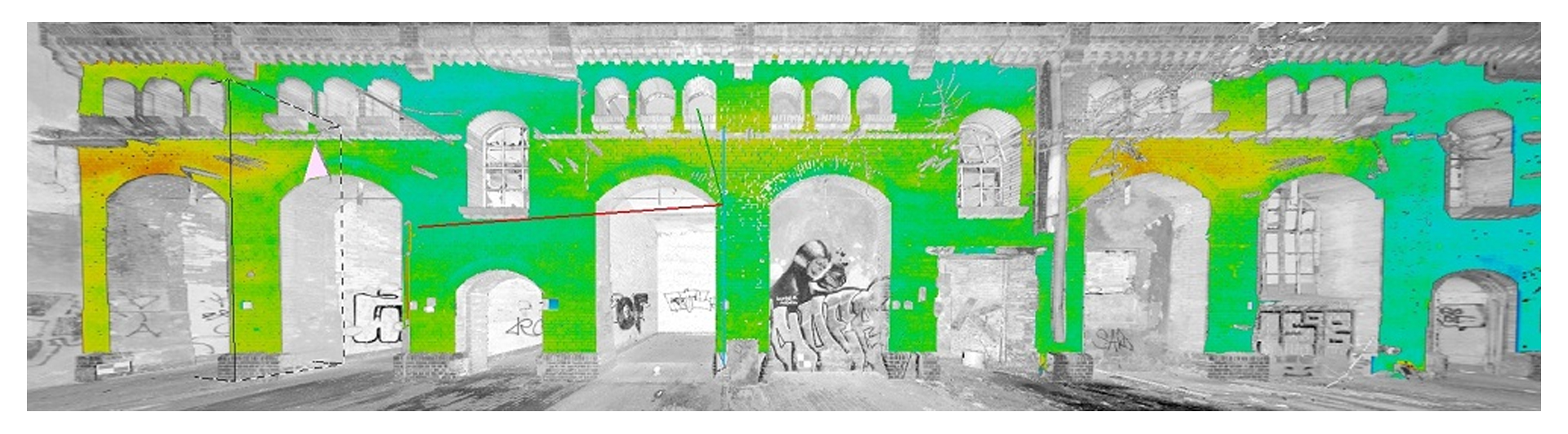

Im Rahmen der Beweissicherung dienen 3D-Scans z.B. dazu, die Ebenheit von Bauteilen nachzuweisen und darzustellen. Hier dargestellt: rote Bereiche liegen 2,5 cm vor der Referenzebene, blau eingefärbte Bereichen 2,5 cm dahinter. Auch nach Jahren lässt sich so der Gebäudezustand präzise und rechtssicher dokumentieren.

Title

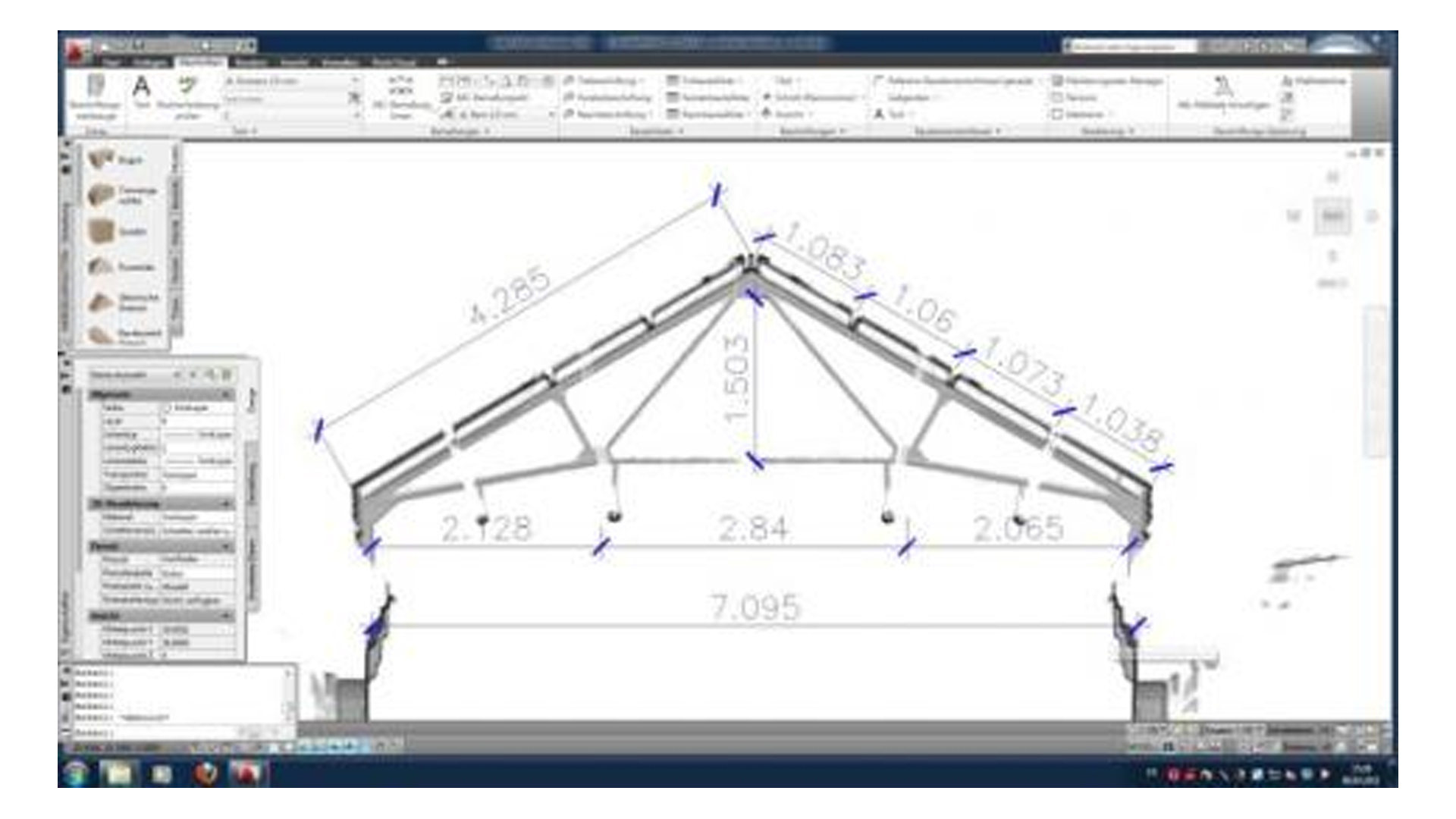

2D-Analyse in AutoCAD Architecture

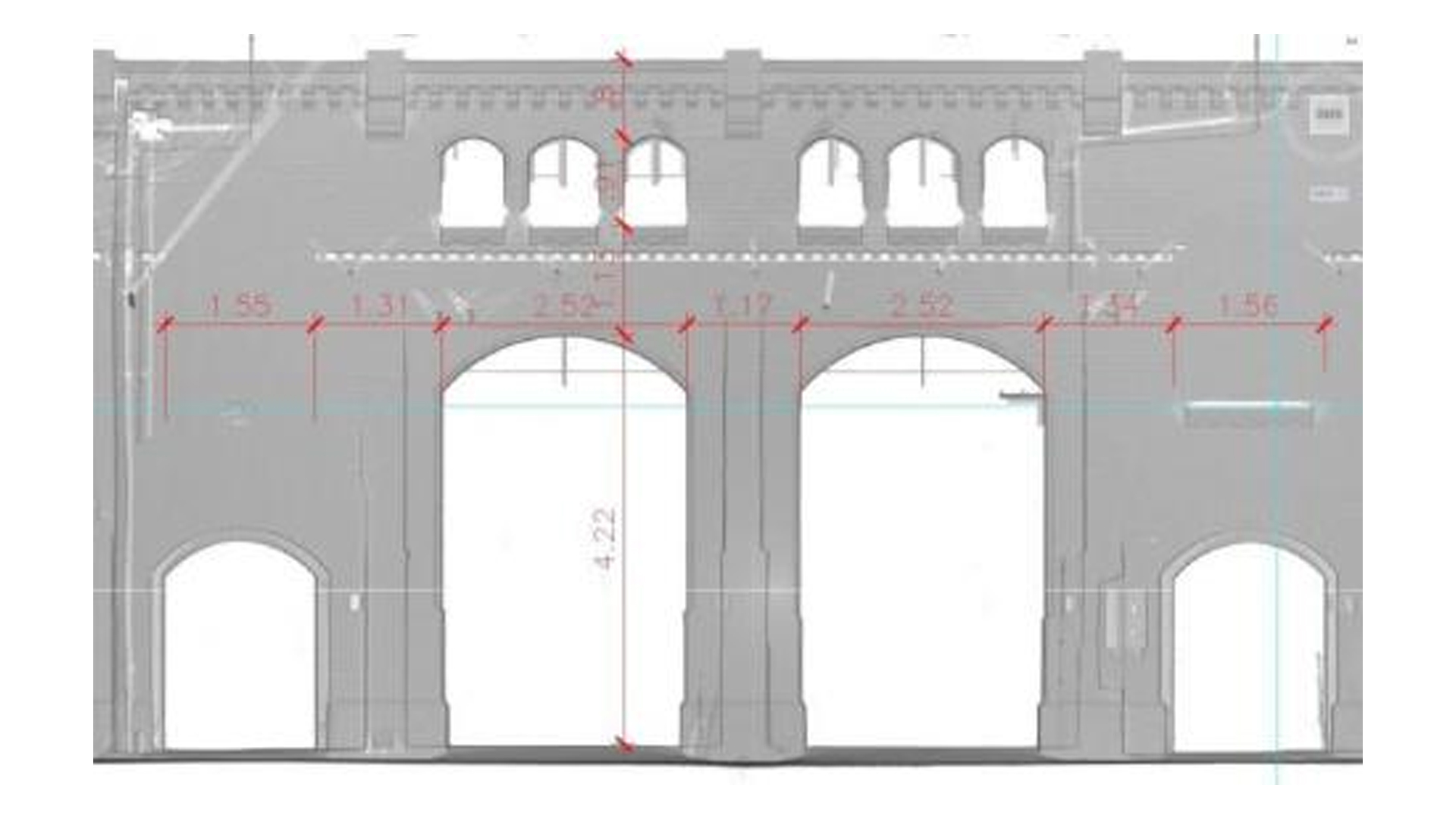

Grundriss
