3D-Projektion mit Hilfe von Laserscanning
Title3D-Projektion mit Hilfe von Scannern visualisieren

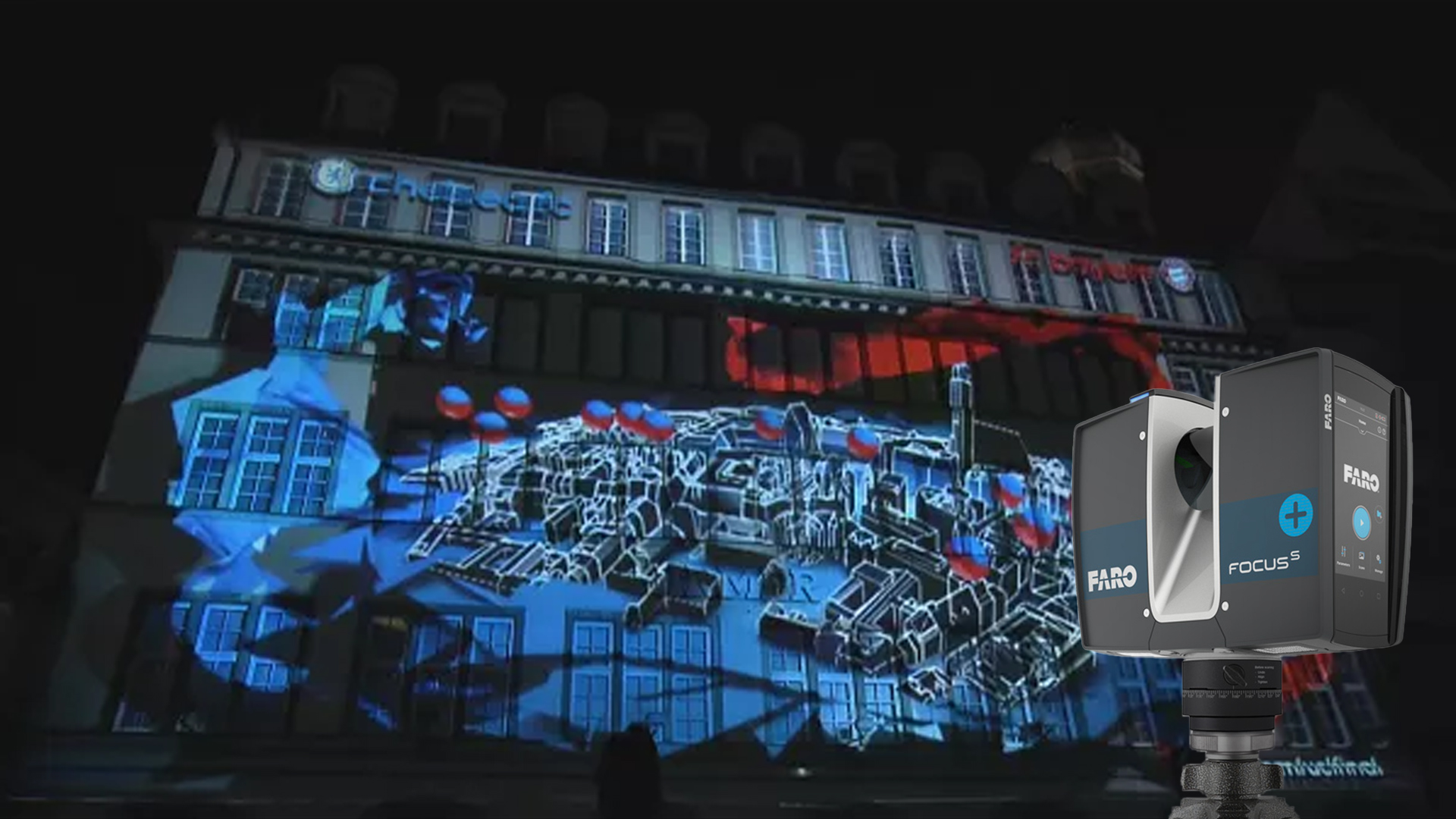

Für eine 3D-Projektion auf das Modehaus Hirmer holte sich die Firma Mini Vegas aus Amsterdam Laserscanning-Technologie als Unterstützung. Das Ziel der Erfassung vor Ort war die Bestandsdokumentation, um die genaue Einstellung der einzelnen Projektoren zu bestimmen und diese synchron abstimmen zu können.
Erfassung
Mithilfe der Positionierung des Scanners an neun Laserscanning-Standorten wurden insgesamt 880 m² Fassade vermessen, um darauf die Hauptabspielfläche genau zu definieren. Zudem wurde das gesamte Umfeld erfasst, um zusätzlich die bestehenden Gebäude zu dokumentieren. Mit Hilfe der großflächigen Dokumentation konnten Abstände oder weitere Möglichkeiten für den Aufbau der Projektoren simuliert werden. Besonders von Interesse waren die Strukturen und Fresken der Hauptfassade. Laserscanning stellte das geeignete Aufmaßverfahren dar, um alle Fassadendetails in hoher Genauigkeit zu erfassen.
Auswertung

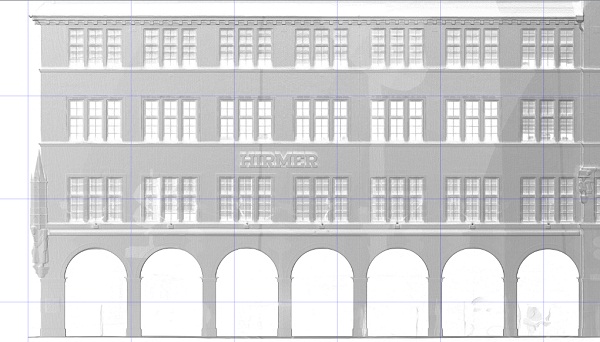

Ausgehend von den Laserscanning-Messergebnissen wurde das Layout automatisch in der Laserscanning-Europe-Software PointCab erstellt. Die Punktwolken wurden zu einem Mesh weiterverarbeitet. Dieses Mesh konnte dann in Autodesk Maya für eine 3D-Animation genutzt werden.
Ergebnisse

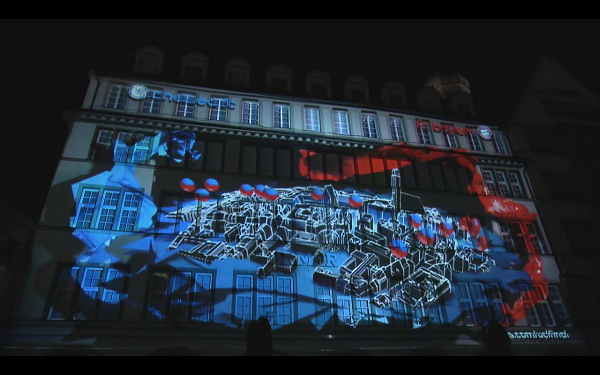

Die Ergebnisse konnten sich sehen lassen! Auf der Premiere am 16. Mai konnten Passanten und Interessierte die 3D-Projektion bewundern. Dank der umfassenden Erfassung der Fassadendetails und der Umgebung liegen alle benötigten Informationen vor, die für die visuelle Aufarbeitung und 3D-Animation benötigt werden. Dieses Beispiel zeigt, dass Laserscanning im Bereich der 3D-Visualisierung mehr und mehr Anwendung findet.
