3D-Laserscanning im Schiffbau
TitleEffiziente Erfassung von Freiformflächen & komplexen Strukturen

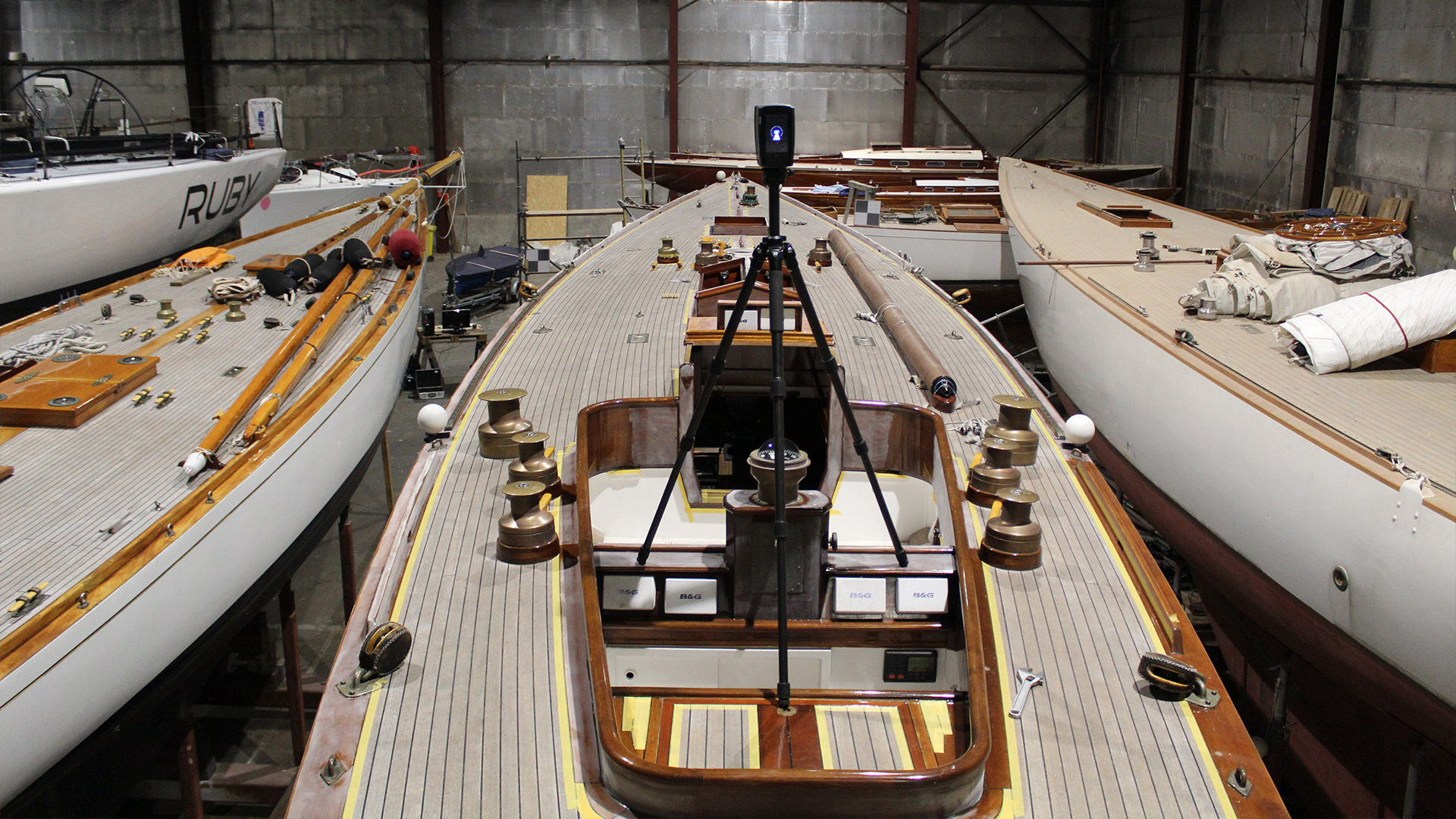

Das Laserscanning ist ein modernes und präzises Verfahren, das im Schiffbau vielseitige Anwendung findet. Von der Erfassung der Freiformflächen eines Schiffskörpers bis hin zu komplexen Ein- und Aufbauten wie Maschinen- und Rohrleitungstechnik – mit Laserscanning lassen sich selbst komplexeste Strukturen detailliert und präzise aufnehmen.
3D-Laserscanning revolutioniert den Schiffbau, indem es hochpräzise digitale Abbilder von Schiffsrümpfen, Maschinenräumen, Rohrleitungen und anderen Strukturelementen erstellt. Werften, Reedereien und Ingenieurbüros profitieren von dieser Technologie, um Neubauten, Modernisierungen und Wartungsarbeiten effizienter und kostensparender durchzuführen.
TitleVorteile des 3D-Laserscanning für den Schiffbau
Hohe Genauigkeit
Mit Laserscanning werden millimetergenaue Daten erfasst, die es ermöglichen, komplexe geometrische Formen präzise abzubilden. Diese Genauigkeit minimiert das Risiko von Fehlern während des Bau- und Renovierungsprozesses.
Schnelle Erfassung
Die rasche und berührungslose Vermessung mit Laserscannern reduziert die Zeit, die vor Ort benötigt wird, erheblich. Dies bedeutet kürzere Projektlaufzeiten und eine schnellere Umsetzung von Neubauten oder Wartungsarbeiten.
Kosteneffizienz
Durch die Reduzierung von Nachbesserungen und Planungsfehlern senkt 3D-Laserscanning die Gesamtkosten eines Projekts. Weniger Arbeitsstunden und Materialverluste tragen ebenfalls zur Kostensenkung bei.
Digitale Zwillinge
Die erfassten Daten werden in digitale Modelle umgewandelt, die für weitere Planungen und Simulationen genutzt werden können. Diese digitalen Zwillinge ermöglichen eine präzise Analyse der Schiffsstruktur und unterstützen Entscheidungen zur Optimierung.
Einfache Integration in CAD-Systeme
Die erstellten Punktwolken und 3D-Modelle können problemlos in gängige CAD-Software integriert werden, was den Übergang von der Vermessung zur Planung und Konstruktion nahtlos gestaltet.
Flexibilität bei Umbauten
3D-Laserscanning ermöglicht es, bestehende Schiffe effizient zu vermessen und die Ergebnisse für Umbauten oder Anpassungen zu nutzen. So können maßgeschneiderte Lösungen entwickelt werden, die den spezifischen Anforderungen eines Projekts gerecht werden.
Verbesserte Qualitätssicherung
Durch die exakte Dokumentation des Ist-Zustandes lassen sich Abweichungen während des Bau- oder Renovierungsprozesses schnell identifizieren und beheben, was zu einer höheren Qualität des Endprodukts führt.
Sicherheitsverbesserungen
Die Verwendung von 3D-Laserscanning reduziert das Risiko von Unfällen und Verletzungen, da das Vermessen oft aus sicherer Distanz erfolgen kann. Zudem ermöglicht die präzise Erfassung von Strukturen, potenzielle Gefahren frühzeitig zu erkennen und entsprechende Sicherheitsmaßnahmen zu planen.
Durch die Nutzung von 3D-Laserscanning im Schiffbau können Unternehmen
- ihre Arbeitsabläufe optimieren,
- Kosten senken und
- die Qualität ihrer Produkte steigern.
Diese fortschrittliche Technologie stellt somit einen bedeutenden Schritt in Richtung effizienterer und präziserer Schiffskonstruktion dar.

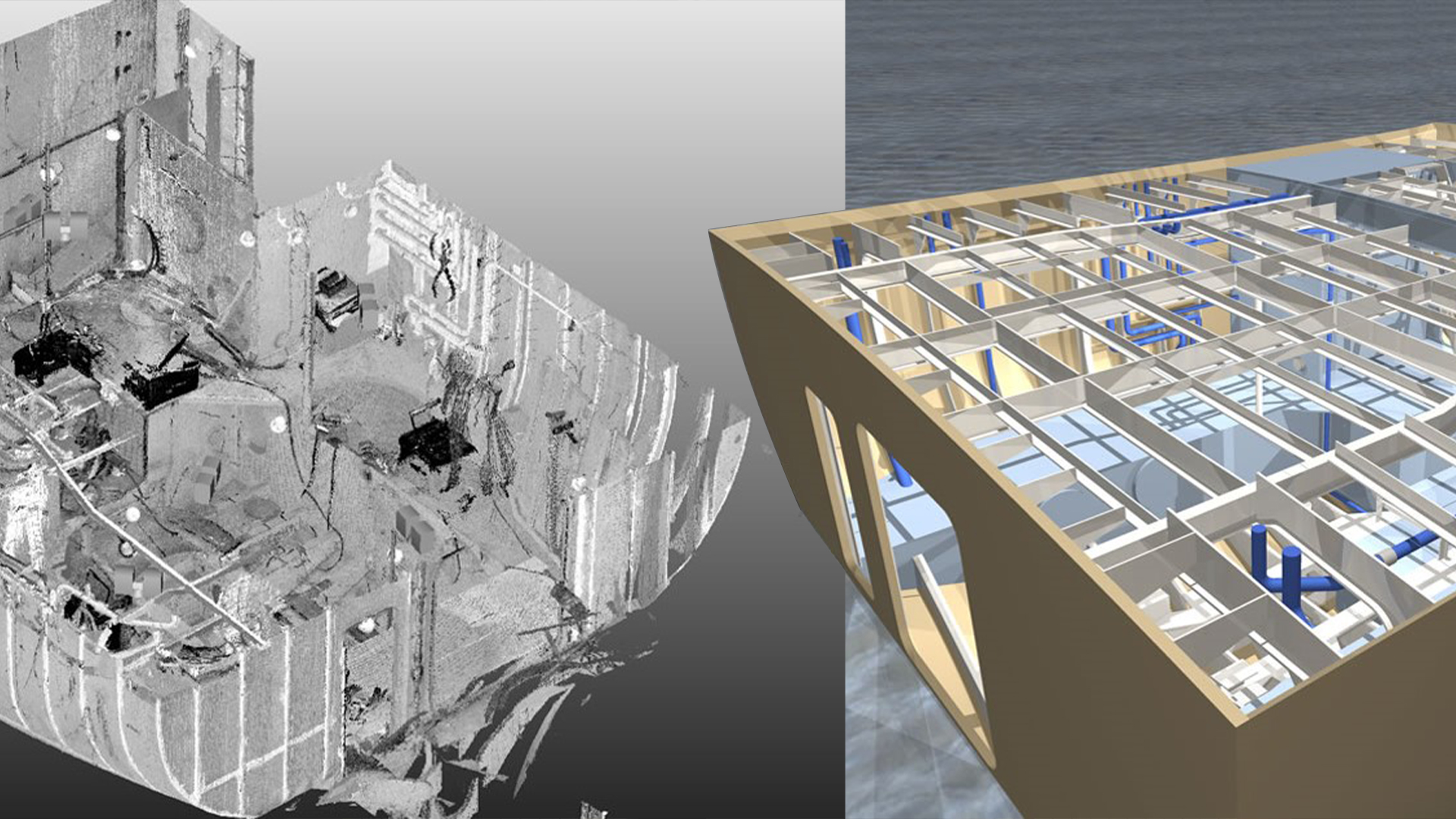

TitleVom Scan zum 3D-Modell
Für viele Anwendungen reicht es aus, Schnitte durch den Schiffskörper zu erstellen. Diese 2D-Schnitte können problemlos in gängige CAD-Systeme importiert und weiterverarbeitet werden. Für komplexere Umbau- und Konstruktionsprojekte ist jedoch die Erstellung eines detaillierten 3D-CAD-Modells sinnvoll. Dieses bietet folgende Vorteile:
- Effizienter Planungsprozess: Ein verformungsgerechtes 3D-Modell ermöglicht es dem Engineering-Team, den Planungsprozess zu optimieren und Anpassungen frühzeitig zu erkennen.
- Aktuelle As-Built-Dokumentation: Moderne Schiffskonstruktionen profitieren von einer genauen As-Built-Dokumentation, die auf Basis aktueller 3D-Daten erstellt wird.
TitleReverse Engineering & Soll-Ist-Vergleiche im Schiffbau

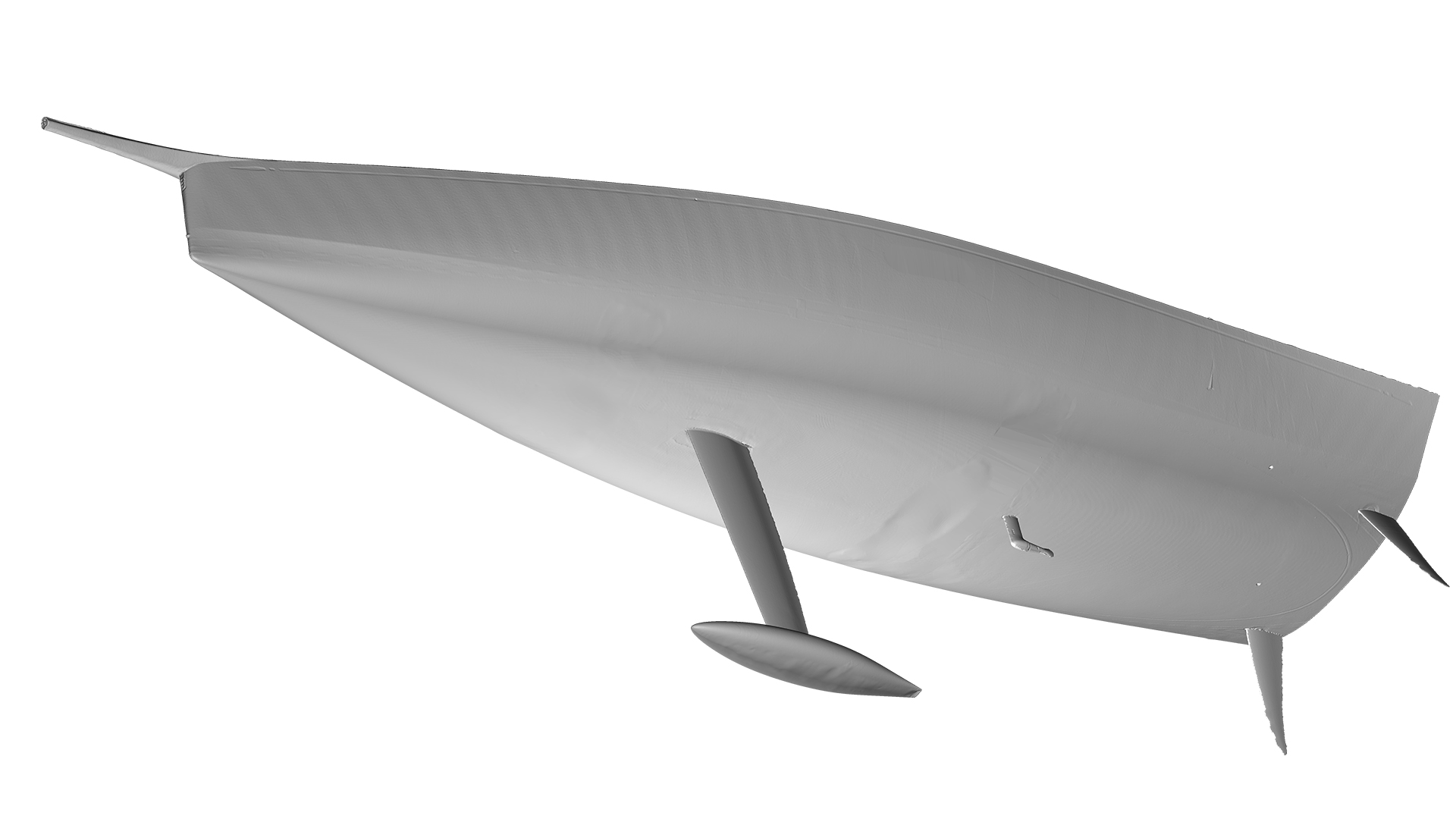

Um die präzise Erfassung von Freiformflächen und die Erstellung von 3D-Modellen im Schiffbau zu gewährleisten, sind spezielle Reverse-Engineering-Softwarepakete unerlässlich. Diese Softwarelösungen bieten umfangreiche Funktionen, um die erfassten Punktwolken in NURBS-Flächen zu überführen, die sich durch ihre Flexibilität und Genauigkeit besonders für komplexe Geometrien eignen.
Zusätzlich können über umfangreiche Analysewerkzeuge Soll-Ist-Vergleiche durchgeführt werden. Diese Vergleiche sind entscheidend, um sicherzustellen, dass neue Komponenten perfekt in bestehende Strukturen passen, wodurch Passgenauigkeit und Qualität in der Produktion gewährleistet werden. Durch die Integration dieser modernen Technologien in den Arbeitsablauf können Unternehmen nicht nur die Effizienz steigern, sondern auch die Entwicklungszeit verkürzen und die Gesamtkosten senken.
TitleAnwendungsbereiche des 3D-Laserscanning im Schiffbau
Entwurf & Konstruktion
In der Entwurfsphase ermöglicht das Laserscanning die präzise Erfassung der vorhandenen Geometrie von Schiffsrümpfen und anderen Strukturen. Ingenieure können genaue digitale Modelle erstellen, die als Grundlage für das Design neuer Komponenten dienen.
Bestandsaufnahme
Bei der Renovierung oder Reparatur von Schiffen ist eine exakte Bestandsaufnahme der bestehenden Strukturen unerlässlich. Laserscanner liefern detaillierte Punktwolken, die eine vollständige Dokumentation der aktuellen Bedingungen ermöglichen.
Kollisionsprüfungen
Die Digitalisierung von Schiffen und deren Komponenten erlaubt es, potenzielle Kollisionen oder Passgenauigkeitsprobleme frühzeitig zu erkennen. Durch Soll-Ist-Vergleiche können Konstrukteure sicherstellen, dass neue Teile problemlos in bestehende Strukturen integriert werden können.
Qualitätssicherung
In der Qualitätssicherung spielt das Laserscanning eine zentrale Rolle. Durch die kontinuierliche Überwachung der Bauteile können Abweichungen sofort identifiziert und behoben werden, was die Qualität des Endprodukts verbessert.
Reverse Engineering
Wenn bestehende Bauteile nachgebaut oder optimiert werden sollen, ermöglicht das Laserscanning eine genaue Reproduktion der Geometrie. Dies ist besonders wichtig für ältere Schiffe, bei denen Originalpläne möglicherweise nicht mehr verfügbar sind.
Montageplanung
Durch die Erstellung präziser 3D-Modelle kann die Montage effizient geplant werden. Dies reduziert nicht nur die Bauzeit, sondern minimiert auch das Risiko von Fehlern während der Installation.
Schiffsinspektionen
Das Laserscanning kann zur Durchführung von Inspektionen in schwer zugänglichen Bereichen eingesetzt werden. Dies verbessert die Sicherheit und Effizienz der Inspektionen, da alle relevanten Daten aus der Ferne erfasst werden können, ohne dass Arbeiter gefährliche Bereiche betreten müssen.
Dokumentation & Archivierung
Die digitale Erfassung von Schiffen und ihren Komponenten ermöglicht eine umfassende Dokumentation, die für zukünftige Referenzen und Wartungsarbeiten wichtig ist. Diese Daten können in digitalen Archiven gespeichert werden, um eine lückenlose Historie der Schiffsstruktur und -änderungen zu gewährleisten.
