Shining 3D EinScan Pro HD
TitleEffizienteres & qualitativ hochwertiges 3D Scannen
Der Shining 3D EinScan Pro HD bietet präzise 3D-Scans in höchster Qualität und beeindruckender Geschwindigkeit – ideal für Profis und anspruchsvolle Projekte.
Dank vielseitiger Scan-Modi und fortschrittlicher Technologie ist er die perfekte Lösung für Industrie, Design und Forschung.
TitleHervorragende Projektion & hohe Auflösung
Der EinScan Pro HD von Shining 3D ist ein handgeführter optischer 3D-Scanner, welcher sich durch hohe Auflösungen und Genauigkeiten auszeichnet. Durch die verbesserte Projektionstechnik ist es mit diesem Scanner auch möglich, schwarze und glänzende Oberflächen über das optische Scanning zu erfassen. Der EinScan Pro HD begeistert durch seine Scangeschwindigkeit und das einwandfreie Positionstracking während der Aufnahme.
Durch die Verwendung des Streifenmusters, wie es vorher nur im Fixed-Scan-Modus zum Einsatz kam, können nun auch die handgeführten Scans deutlich hochauflösender durchgeführt werden. In diesem HD-Scan-Modus erreicht der handgeführte Scanner sehr hohe Auflösungen von 0,2 mm.
Durch die verbesserte Projektionstechnik als auch Softwareverarbeitung ist es nun möglich, selbst schwarze und glänzende Oberflächen zu scannen. Es sind keine Hilfsmittel mehr notwendig, um zuverlässige 3D-Informationen auf diesen Oberflächen zu erhalten. Das Anwendungsfeld für den 3D-Scanner wurde damit deutlich erweitert.
TitleSchnelle Scangeschwindigkeiten und Datenübertragungen
Der EinScan Pro HD setzt neue Maßstäbe, was Aufnahme und Verarbeitungsgeschwindigkeiten angeht.
Im handgeführten Modus können bis zu 3.000.000 Punkte pro Sekunde verarbeitet werden; der Streifenlichtscan im Fixed-Scan-Modus benötigt weniger als 0,5 Sekunden pro Bild.
Die Daten werden per Highspeed-USB-3.0-Anschluss übertragen. Das Handling während der Aufnahme wird dadurch deutlich komfortabler.

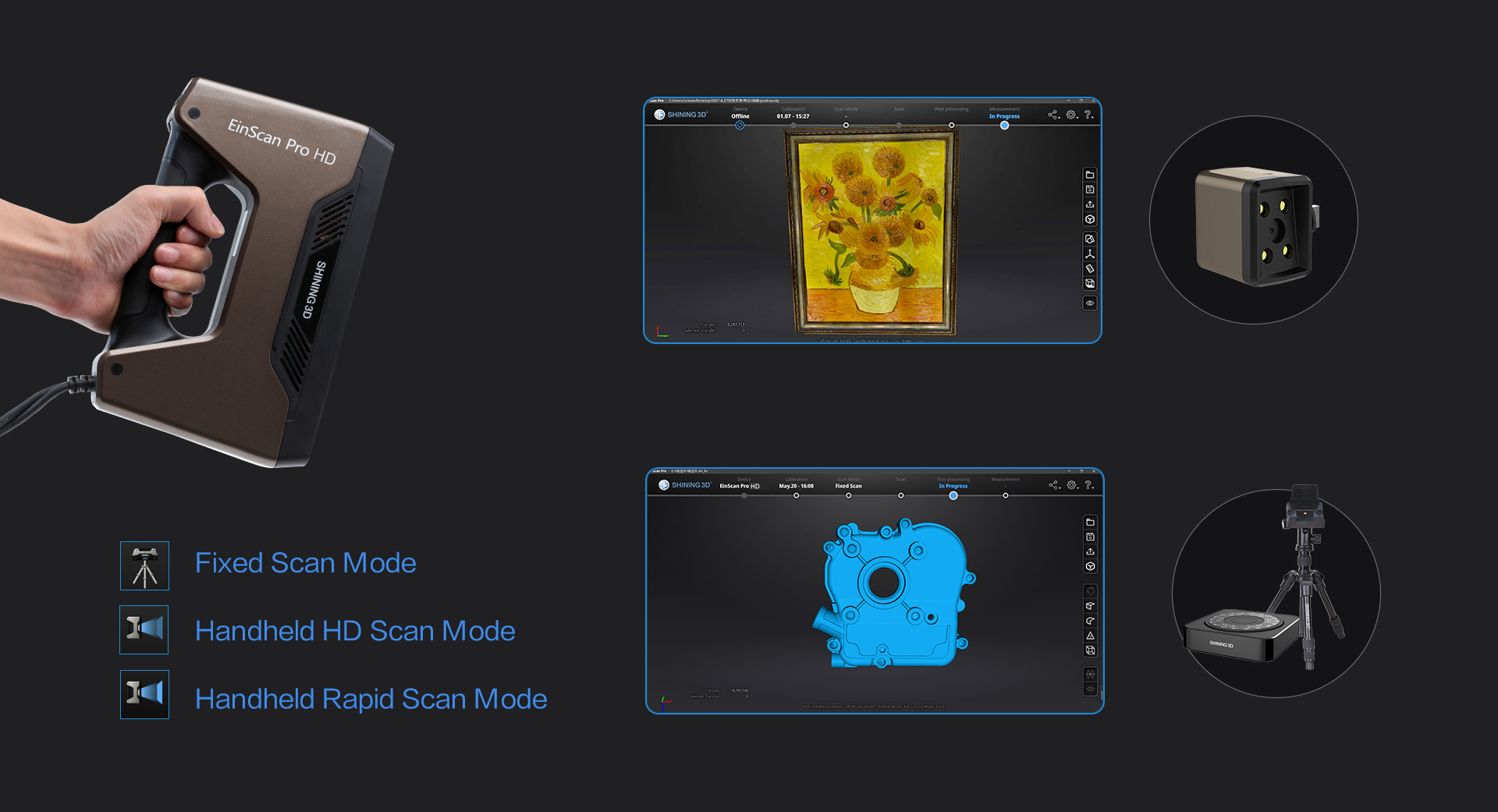

TitleMultifunktionales Scanning
Module für unterschiedliche Messanforderungen
Durch die verschiedenen Möglichkeiten der Scanaufnahme und der Ausrichtung wird das Scan-Erlebnis für viele Anwendungen erweitert. Durch weitere Hardware-Module sind darüber hinaus zusätzliche Anwendungsfälle möglich.

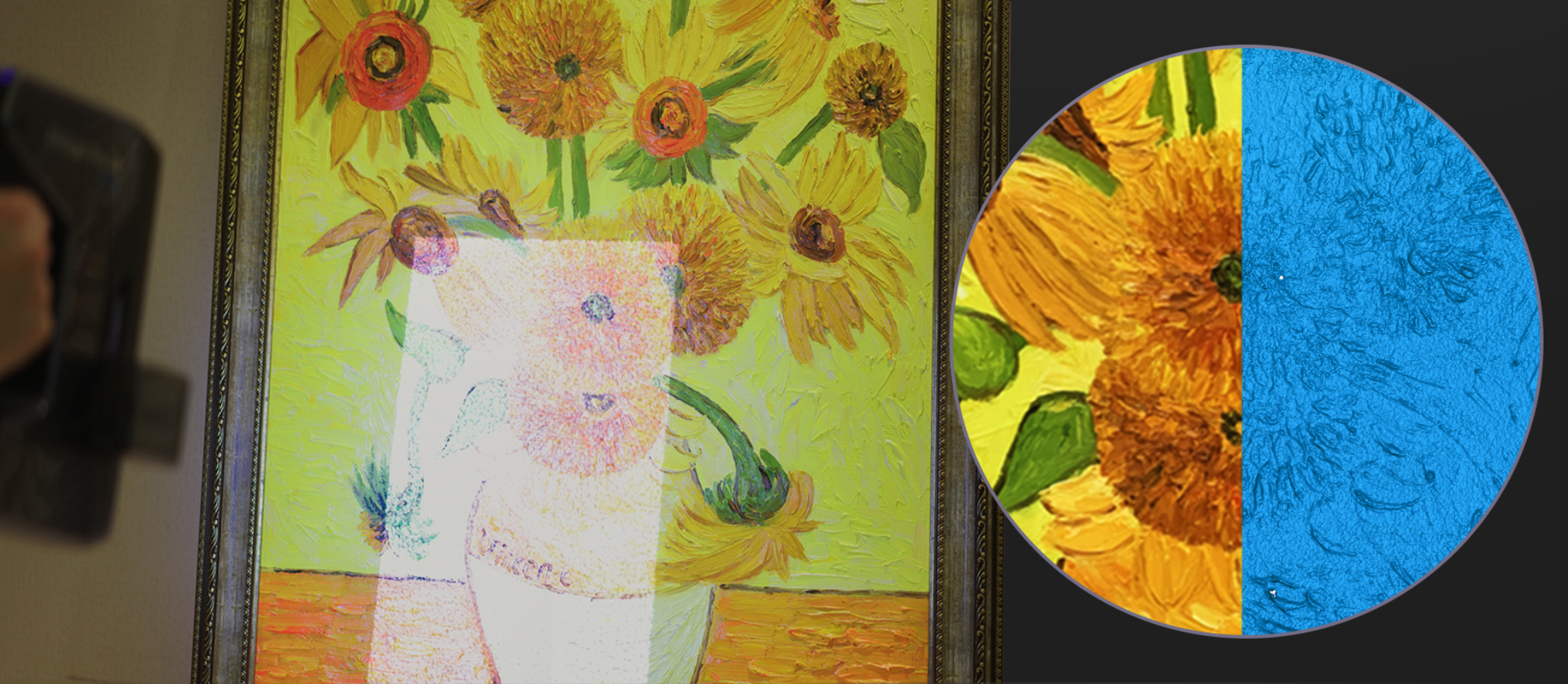

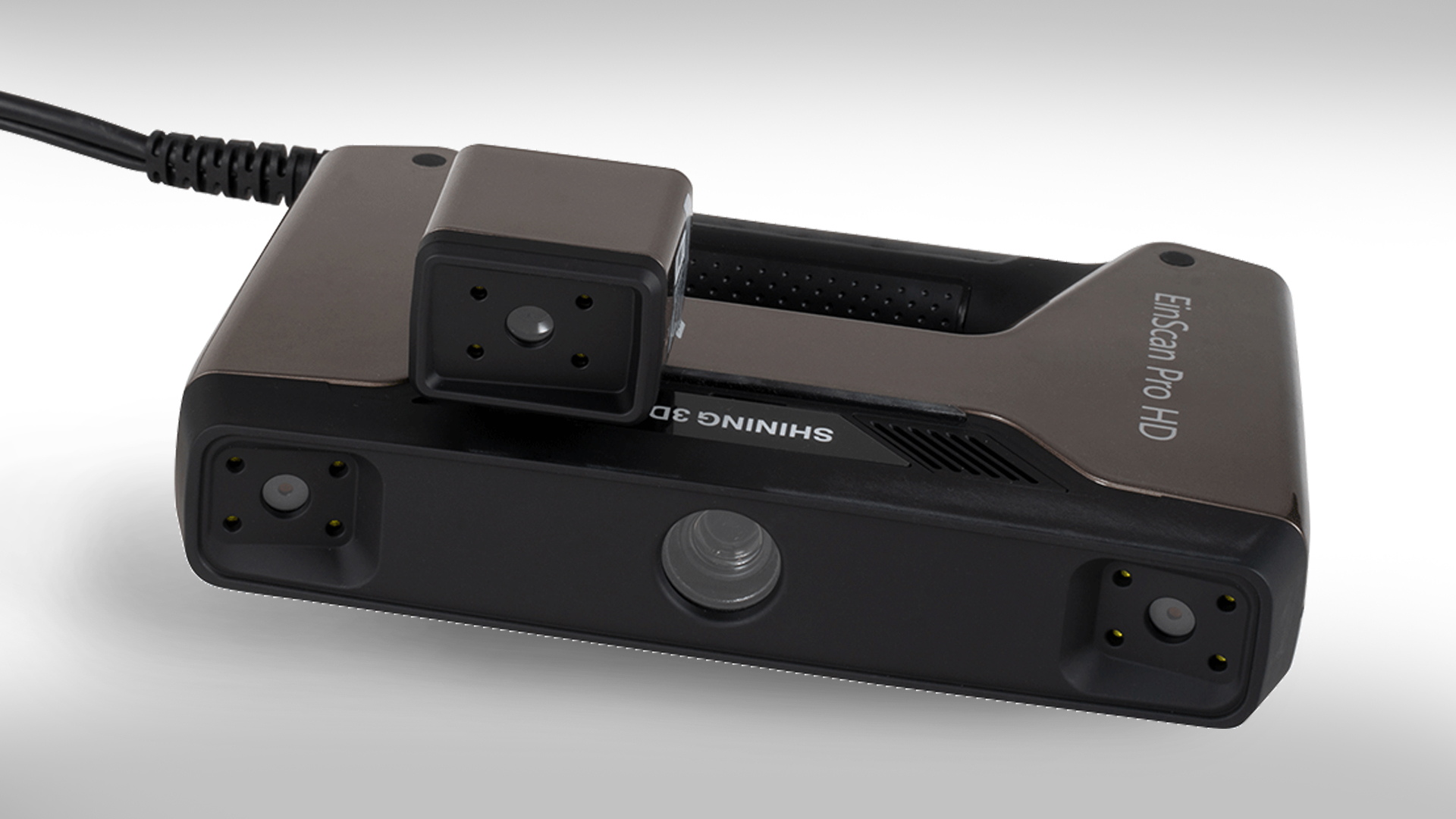

Durch das Color-Pack wird der 3D-Scanner um eine RGB-Farbkamera erweitert, welche die Erzeugung kolorierter Messdaten ermöglicht. Gleichzeitig können die gewonnenen Informationen für das Textur-Tracking bzw. die Texturausrichtung verwendet werden.

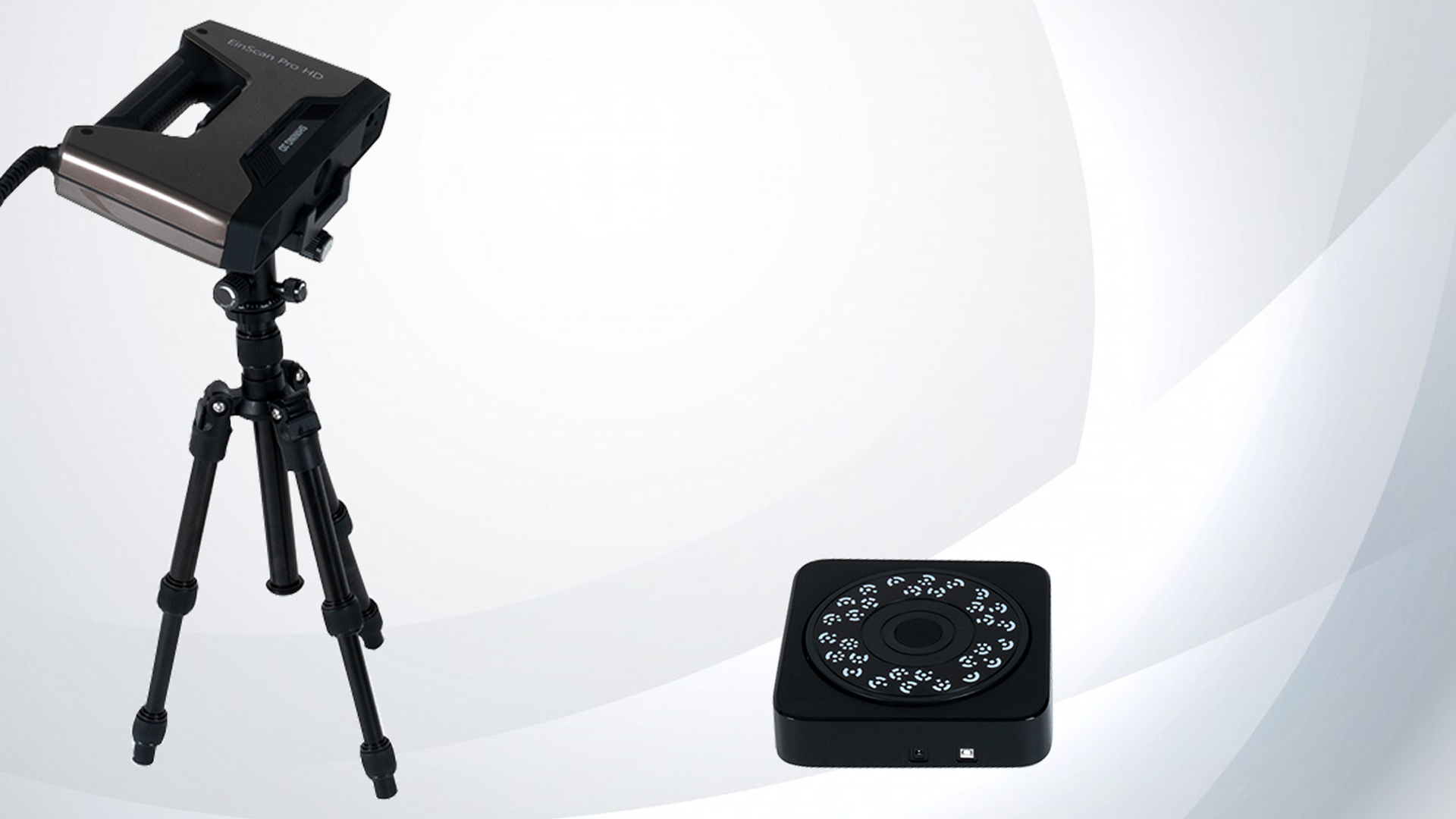

Mit Hilfe des Industrial-Packs kann der Fixed-Scan-Modus verwendet werden. Die Kombination des Scanners auf einem Stativ und dem Messobjekt auf einem Drehteller erlaubt die höchsten Genauigkeiten und Auflösungen, die mit dieser Technik möglich sind.
Auch softwareseitig bieten verschiedene Ausrichtungsmethoden sehr viel Flexibilität in der Durchführung des Projekts. Egal ob Objektausrichtung, Marker-Ausrichtung, manuelle Ausrichtung oder Texturausrichtung, Sie werden für Ihr Scanning-Projekt die effektivste Möglichkeit finden.
Hohe Genauigkeiten für hochqualitative 3D-Modellierung
Der Fixed-Scan-Modus, in dem der Scanner fixiert ist und das Objekt auf einem Drehteller bewegt wird, liefert Genauigkeiten bis zu 0,04 mm. Damit erfüllt der 3D-Scanner industrielle Ansprüche. Auf der Datengrundlage des 3D-Scanners können hochgenaue Planungen oder Zeichnungen erstellt werden.
Im handgeführten Modus in Verbindung mit der Marker-Ausrichtung wird eine Genauigkeit von 0,045 mm + 0,3 mm/m erreicht.
TitleMobiles & komfortables Scanning
EinScan Pro HD, der perfekte Begleiter

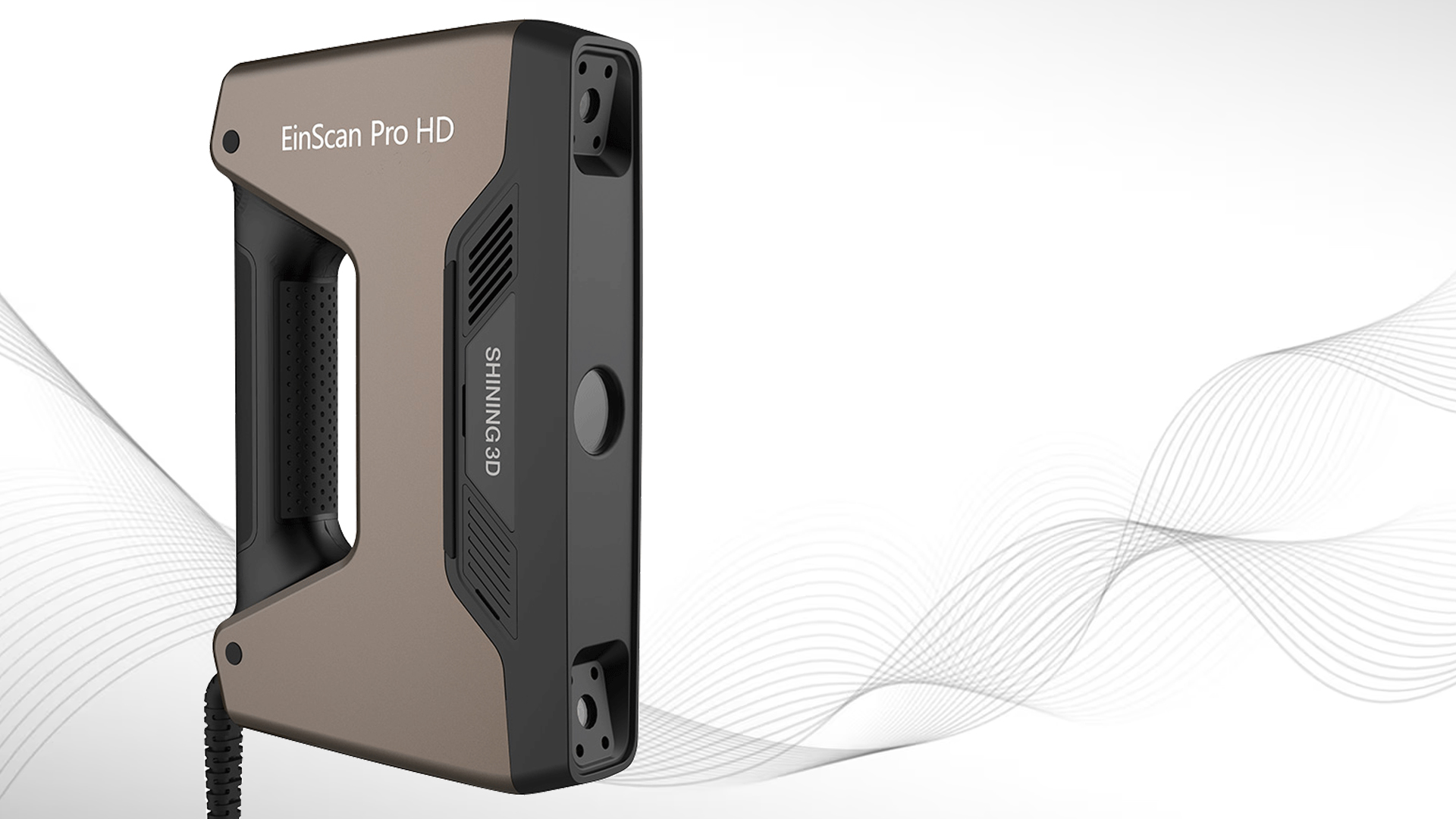

Der ergonomisch gestaltete EinScan Pro HD kann durch sein geringes Gewicht problemlos geführt werden.
Die Plug-and-Play-Lösung ermöglicht einen schnellen Aufbau und Inbetriebnahme. Innerhalb von wenigen Minuten sind Sie messbereit.
Durch die kompakte Größe des Messgeräts mit Koffer kann der Scanner überall mitgenommen werden.
TitleMit der richtigen Software zum Ziel
EXSCAN PRO
Mit der zum EinScan Pro HD gehörigen Software EXSCAN PRO haben Sie eine professionelle Software für das Scanning und die Datenverarbeitung.
Mit Hilfe intuitiver Scan- und Mesh-Bearbeitungswerkzeuge erzeugen Sie innerhalb kurzer Zeit hochwertige 3D-Modelle.
TitleScannen selbst bei schwierigen Anforderungen & Materialien

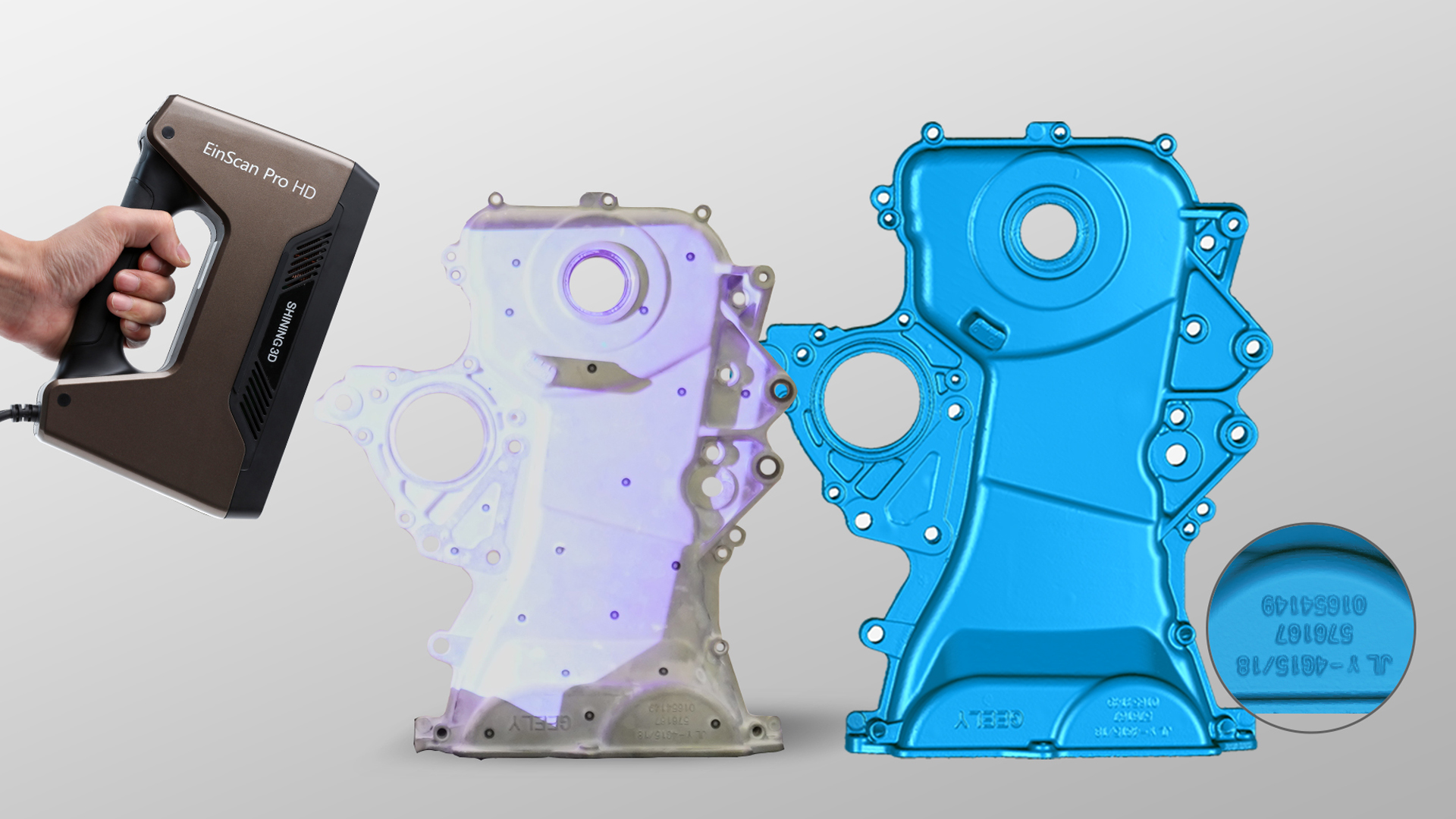

Der EinScan Pro HD erzeugt sogar bei dunklen oder glänzenden Metalloberflächen erstaunlich gute Scan-Ergebnisse und erreicht eine eindrucksvoll hohe Auflösung selbst bei filigranen Details und bei verschiedensten Materialien. Diese Eigenschaften machen den 3D-Handscanner zu einem Allrounder.
Egal ob im Design, in der Medizin oder im Ingenieurwesen, der EinScan Pro HD liefert in kurzer Zeit ein hochwertiges digitales 3D-Abbild des gescannten Objekts. Die Verwendung des Industrial-Packs erweitert die Einsatzmöglichkeiten zusätzlich.
TitleEinsatzgebiete im Überblick
- Automobilbranche: Qualitätskontrolle, Inspektion, Reverse Engineering, Produkt-Design
- Multimedia, 3D-Grafik und Design: Spiele, Ergonomie, Computergrafik (Personenscanning, Mimik-Scans)
- Medizin/Medizintechnik: Teil- oder Ganzkörperscans, Orthopädie, Prothetik, Sitzformen/-schäume, Kosmetische/Plastische Chirurgie, Posttraumatische Behandlung, Training/Sport
- Kunst- und Kulturgüter: Restaurierung, virtuelle Museen, Archive, Kataloge
TitleIndustrie & Design
In der Industrie und im Design sind vor allem hochgenaue Ergebnisse gefordert. Die Erzeugung von vollständigen 3D-Daten eines Objekts muss zudem häufig in kürzester Zeit realisiert werden. Hier kommen schnell und präzise arbeitende 3D-Scanner wie der EinScan Pro HD zum Einsatz.
Da der EinScan Pro HD zur Digitalisierung selbst feiner Details und Scan-Oberflächen mit verschiedensten Materialien hervorragend geeignet ist, ist der Handscanner bestens für Qualitätskontrollen oder Design-Projekte geeignet.
TitleGesundheitswesen

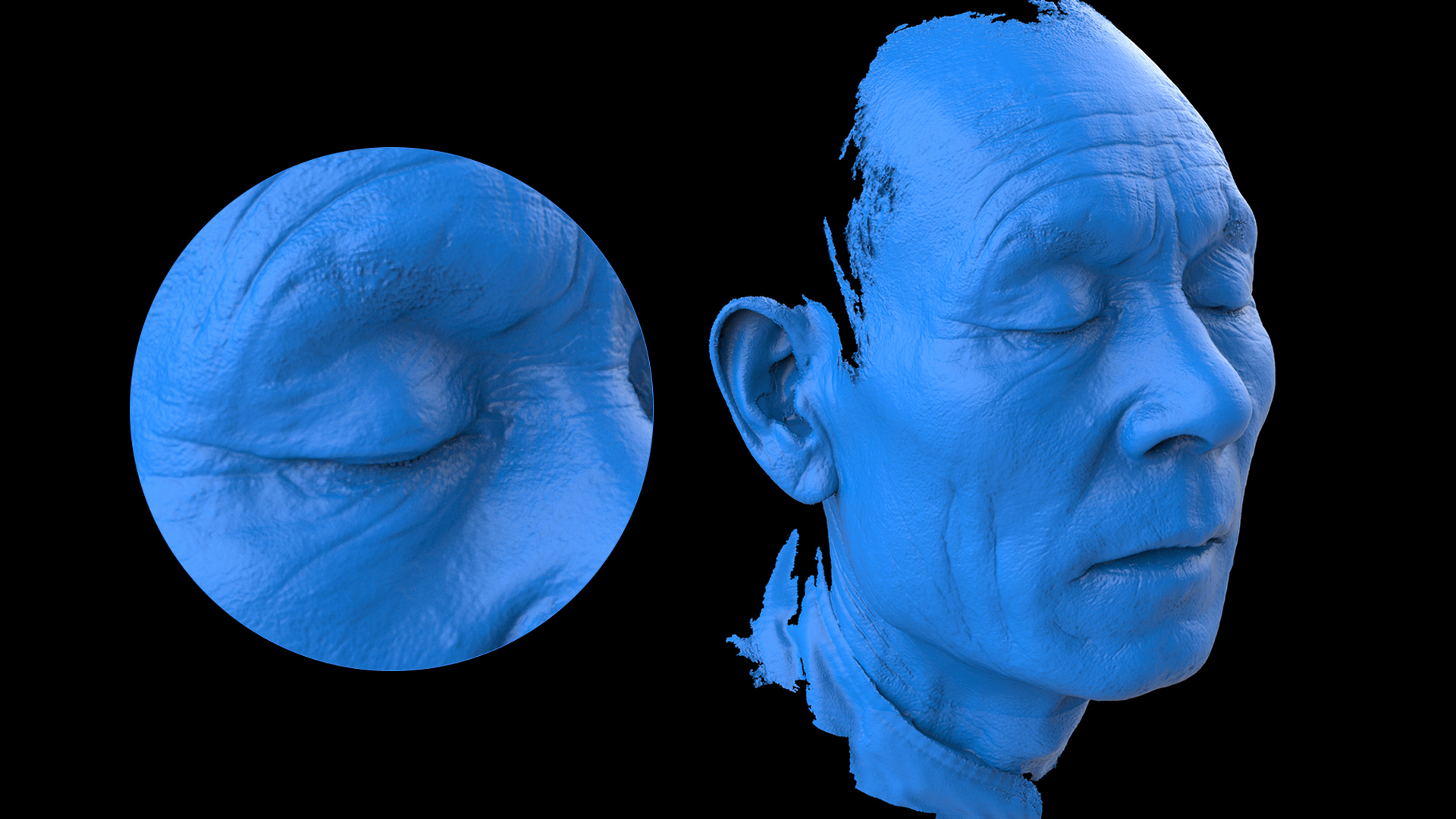

Der EinScan Pro HD ist ein optischer 3D-Scanner. Das heißt, die Erzeugung eines 3D-Abbilds eines Menschen läuft ohne jegliche Gefährdung der Gesundheit ab, was das Messverfahren für Personen- oder Körperteilscans vollkommen sicher macht.
TitleKunst & Kulturgüter
Der Einsatz des berührungslosen Messverfahrens findet auch zunehmend in der Kunst und Archäologie statt. Kontaktlos lassen sich ganze Kunstwerke (Gemälde, Skulpturen, u. v. m.) und selbst Knochen oder andere archäologische Funde mit dem EinScan Pro HD digital erfassen, ohne dass das zu digitalisierende Objekt einen Schaden davon trägt. Die Digitalisierung erfolgt ausschließlich durch Lichtprojektion. Dieses Verfahren ist sicher, schnell und sehr effizient.
Die gewonnenen 3D-Daten können beispielsweise für die Reproduktion der Objekte genutzt werden oder für die Präsentation in einem digitalen Museum.
TitleObjekte vollständig in 3D digitalisieren
Mit dem EinScan Pro HD erfassen Sie in Echtzeit die Geometrie Ihres Messobjekts; bei Verwendung des Color-Packs nehmen Sie zusätzlich die Farbinformationen des Objekts auf. Wird der Scanner auf das Objekt gerichtet, erfasst er alle sichtbaren Bereiche. Diese werden dann in Echtzeit auf dem Monitor abgebildet, sodass die Vollständigkeit der Scandaten unmittelbar überprüft werden kann.
Mit einer Wiederholrate von 30 Bildern pro Sekunde im Rapid-Scan und 10 Bildern pro Sekunde im handgeführten HD-Scan ist die Aufnahme sehr dynamisch.
Indem Sie den EinScan Pro HD um das zu scannende Objekt herum bewegen, nehmen Sie es von allen Seiten auf. Die Verknüpfung einzelner Bilder für die Geometrieinformationen findet über verschiedene Möglichkeiten statt:
- Objektgeometrie
- Markierungspunkte (Messmarker)
- Textur (nur mit Color-Pack)
- Hybridausrichtung (Objektgeometrie und Markierungspunkte)
TitleWie läuft die Messung mit dem EinScan Pro HD ab?
Vorbereitung des Scanners
Der EinScan Pro HD ist innerhalb weniger angeschlossen und einsatzbereit. Um vor jedem Scanning zu überprüfen, dass die Scan-Ergebnisse so präzise wie möglich werden, können Sie den Scanner mittels der mitgelieferten Kalibrierungsplatte kalibrieren. Die Kalibrierung ist automatisiert und innerhalb von maximal 5 Minuten durchführbar.
Vorbereitung des Messobjekts
Bevor Sie die Messung starten können, treffen Sie die Projekteinstellungen:
Im handgeführten Rapid-Scan-Modus ist hauptsächlich das Handling mit dem Scanner wichtig. Nachdem einige Erfahrung im Handling mit dem EinScan Pro HD gesammelt wurde, lassen sich auch größere oder unbewegliche Objekte schnell erfassen. Hilfreich ist es, wenn das Messobjekt eine gute Geometrie für die Merkmalausrichtung aufweist.
Der handgeführte HD-Scan-Modus wird verwendet, sobald hohe Genauigkeiten und Auflösungen notwendig sind. Er eignet sich insbesondere bei Objekten, die zu groß oder schwer für einen Drehteller sind. Auch hierbei ist eine gute Voraussetzung, wenn das Messobjekt eine optimale Geometrie für die Ausrichtung besitzt.
Die fixierten Scan-Modi kommen zum Einsatz, wenn die höchsten Genauigkeiten und Auflösungen erreicht werden sollen. Dafür wird der Scanner mit Hilfe des Industrial-Packs auf einem Stativ platziert und während der Messung nicht bewegt. Das Messobjekt ist dann der bewegliche Teil beim Scanning. Diese Bewegung (zumeist Drehung) kann durch einen Drehteller als auch ohne geschehen.
Bei den fixierten Scans ist ebenfalls die Merkmalausrichtung verfügbar. Für höchste Genauigkeiten wird allerdings die Ausrichtung über die mitgelieferten Targets empfohlen.
Scanning des Objekts
In der Software lässt sich während der Aufnahme in Echtzeit mitverfolgen, welche Bereiche bereits erfasst wurden. Die Messung kann jederzeit pausiert und an bekannten Verknüpfungspunkten fortgesetzt werden. Wenn das Ergebnis zufriedenstellend ist, lässt sich das Projekt mit wenigen Klicks fertigstellen.
Datenexport
Die Messergebnisse können einerseits als Punktwolke exportiert oder andererseits für eine Vermaschung genutzt werden.
Die EXSCAN PRO Software bietet derzeit die Möglichkeit, Punktwolken als Koordinatenliste zu exportieren. Die daraus generierte Vermaschung allerdings bietet weitere Möglichkeiten des Exports. Hier sind die gängigen Formate wie .OBJ, .STL, .PLY und weitere möglich.
TitleSpezifikationen & Scan-Modi im Vergleich
Der EinScan Pro HD verfügt über mehrere Scan-Modi, die im Folgenden vorgestellt werden, ergänzt durch einen Vergleich der verschiedenen EinScan-Modelle.
TitleSpezifikationen des EinScan Pro HD
| Modus | Handgeführter HD-Scan | Handgeführter Rapid-Scan | Fixierter Scan mit Drehtisch | Fixierter Scan ohne Drehtisch |
|---|---|---|---|---|
| Genauigkeit | Bis zu 0,045 mm | Bis zu 0,1 mm | Einzelbild- | Einzelbild- |
| Punktabstand | 0,2 – 3 mm | 0,25 – 3 mm | 0,24 mm | 0,24 mm |
| Ausrichtung | Marker, | Marker, | Drehtisch mit codierten | Marker, |
| Scan-Effizienz | 3.000.000 | 1.500.000 | Einzelbildaufnahme | Einzelbildaufnahme |
TitleVergleich der Shining 3D EinScan-Modelle
Vergleich von EinScan 2X, 2X Plus, HD, H und HX
| EinScan | 2X | 2X Plus | HD | H | HX |
|---|---|---|---|---|---|
| Genauigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Vielseitigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 |
| Auflösung | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geschwindigkeit | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Dunkle/glänzende Oberfläche | 🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geeignete Scan-Größe | 3 cm - 100 cm | 3 cm - 300 cm | 3 cm - 300 cm | 3 cm - 300 cm | 3 cm - 300 cm |
| Fester Scan-Modus | Unterstützung mit Industrial Pack | Nein | Nein | ||
| Farbe Textur | Unterstützung mit Color Pack | Ja | Ja (Rapid-Scan) Nein (Laser-Scan) | ||
| Lichtquelle | LED | LED | LED | LED, IR | LED, Laser |
| Scan-Geschwindigkeit | 100.000 Punkte/s | 1.100.000 Punkte/s | 3.000.000 Punkte/s | 1.200.000 Punkte/s | 1.200.000 Punkte/s |
Als Anwender besser beraten
Sie haben Interesse an unserem Angebot oder möchten gern noch mehr über den Scanner Shining3D EinScan Pro HD erfahren? Dann rufen Sie uns noch heute an und vereinbaren Sie einen kostenlosen und für Sie unverbindlichen Beratungstermin. Wir werden all Ihre Fragen beantworten. Als Händler und gleichzeitig Anwender sind wir bestens aufgestellt, um Ihnen auch nach dem Kauf zur Seite zu stehen.
