Shining 3D EinScan HX
TitleZuverlässige 3D-Daten mit nur einem Messgerät
Der EinScan HX von Shining 3D ist ein Hybrid-Handscanner mit zahlreichen Einsatzbereichen. Durch die Kombination aus blauem Streifenlicht und blauen Laserstrahlen wird der EinScan HX ein 3D-Scanner für jede Anwendung.
Er zeichnet sich durch hohe Effizienz und zuverlässige Scanergebnisse aus. In kürzester Zeit werden Objekte verschiedener Größen, Formen und Farben hochpräzise erfasst.
TitleHybridkombination von blauem Laser- und LED-Licht
Auf Nummer sicher gehen
Durch die Kombination von verschiedenen Messmethoden wird der Handscanner extrem vielseitig. Die Einschränkungen durch schwer zu scannende Materialien und Oberflächen werden minimiert. Somit verwenden Sie dank des EinScan HX Scanners lediglich ein Gerät für Messaufgaben, für die vorher mindestens zwei notwendig waren.
Das Streifenlichtscanning ermöglicht eine schnelle Aufnahme von geeigneten Oberflächen und Geometrien. Falls dieses jedoch bei glänzenden oder schwarzen Oberflächen an seine Grenzen kommt, kann die Laserabtastung für genaue und vollständige 3D-Ergebnisse verwendet werden.
TitleZuverlässige Ergebnisse mit hoher Geschwindigkeit
Der 3D-Scanner für die Industrie
Der EinScan HX ist einer der präzisesten und hochauflösendsten Handscanner auf dem Markt. Mit seinen Spezifikationen erfüllt der HX die meisten industriellen Anforderungen für Reverse Engineering und Messtechnik. Die höchste Auflösungsstufe bietet Punktabstände von 0,05 mm bei Genauigkeiten von bis zu 0,04 mm.
Die Aufnahmegeschwindigkeit im Rapid-Scan-Modus liegt dabei bei 1.200.000 Punkte pro Sekunde. Der Geschwindigkeit beim hochgenauen Laserscan liegt bei 480.000 Punkte pro Sekunde.
TitleSimple Bedienung & komfortables Handling
Auch als Anfänger optimale Scan-Ergebnisse erzielen
Die Steuerung und Handhabung des Gerätes ist trotz der hochwertigen Technik auf Einfachheit getrimmt. Mit ergonomischem Design und sehr leichtem Gewicht wird die Aufnahme zu einem Kinderspiel.
Auch die Software zur Aufnahme und Verarbeitung ist gleichermaßen für Anfänger als auch Fortgeschrittene geeignet. Innerhalb weniger Minuten gelangen Sie von Ihrer Messung zu einem hochwertigen Mesh.
TitleHochauflösende Farbinformationen
Hochgenaue farbige Scans aufnehmen
Die integrierte RGB-Kamera unterstützt eine hochauflösende Farbaufnahme während der Messung.
Durch die hohe Qualität der Aufnahmen ist auch die Ausrichtung verschiedener Scans anhand der Textur möglich.
TitleEin 3D-Scanner für unterschiedliche Anforderungen
Der EinScan HX von Shining 3D ist aufgrund seiner Hybridtechnologie in seinen Anwendungen sehr universell einsetzbar.
In vielen Bereichen variiert oftmals die Größe und Art des zu scannenden Objekts, sodass verschiedene Messgeräte für die unterschiedlichen Messobjekte notwendig werden. Mit dem EinScan HX meistern Sie hingegen mehrere Anwendungen mit nur einem Messgerät.
TitleEinsatzgebiete des EinScan HX im Überblick
- Automobilbranche: Qualitätskontrolle, Inspektion, Reverse Engineering, Produkt-Design
- Schiffsbau: Qualitätskontrolle, Design
- Maschinenbau
- Multimedia, 3D-Grafik und Design: Spiele, Ergonomie, Computergrafik (Personenscanning, Mimik-Scans)
- Medizin/Medizintechnik: Teil- oder Ganzkörperscans, Orthopädie, Prothetik, Sitzformen/-schäume, Kosmetische/Plastische Chirurgie, Posttraumatische Behandlung, Training/Sport
- Kunst- und Kulturgüter: Restaurierung, virtuelle Museen, Archive, Kataloge
- Bildung & Forschung
TitleIndustrie & Design

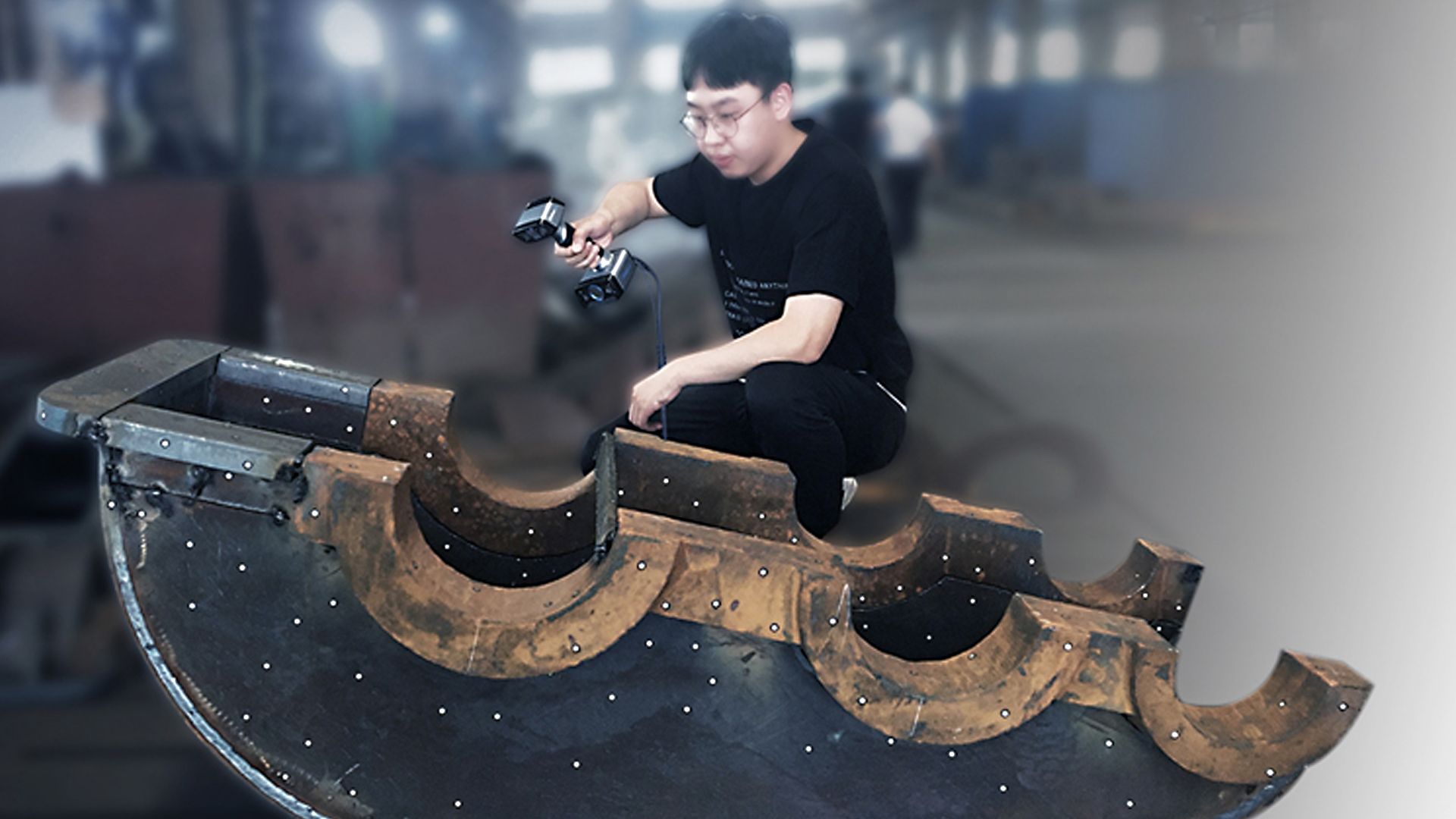

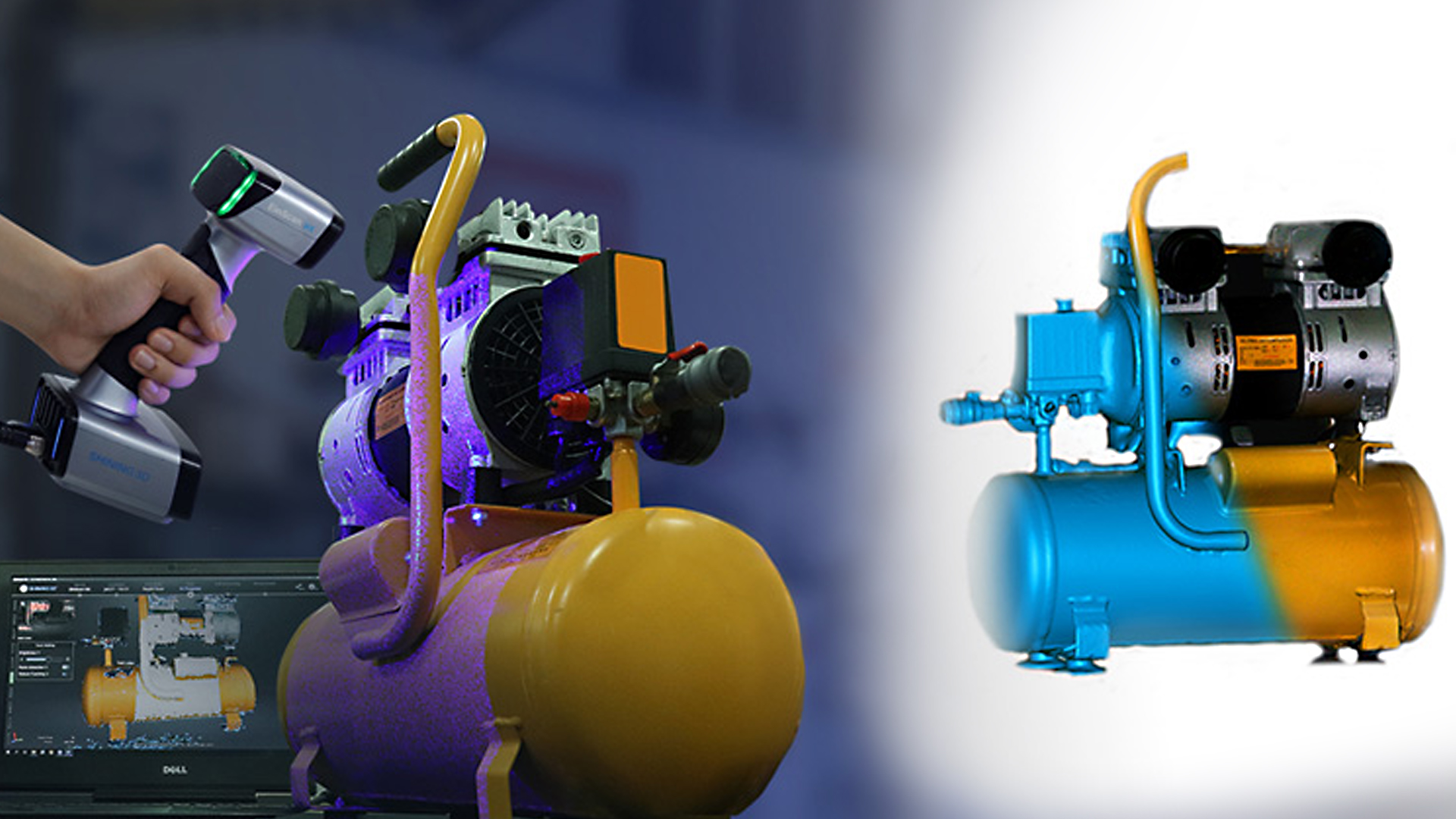

Benutzerfreundlichkeit, Schnelligkeit und Präzision sind die notwendigen Eigenschaften bei der Digitalisierung von Elementen aus dem Maschinenbaubereich.
In Kombination mit seiner Vielseitigkeit erfüllt der EinScan HX diese Eigenschaften und macht die detailgetreue Abbildung von Bauteilen zu einer einfachen Anwendung. Innerhalb weniger Minuten erhalten Sie Ihr hochgenaues Ergebnis.
TitleGesundheitswesen
Der Shining 3D EinScan HX ist ein perfektes Gerät für sichere Körperscans. Die optische Erfassung ist frei von magnetischer Strahlung oder anderen gesundheitsgefährdenden Einflüssen.
Durch die gesundheitlich unbedenkliche Messmethodik können Körperteile oder ganze Personen hochgenau erfasst werden.
Die Planung von Prothesen oder medizinischen Abläufen wird somit präzisiert und beschleunigt.
TitleKunst & Kulturgüter
Auch in der Archäologie oder Kunst findet der Handscanner Verwendung. Die Aufnahme von seltenen oder komplexen Objekten, wie beispielsweise Skulpturen, wird besonders effizient und einfach. Die erzeugten 3D-Daten dienen dann beispielsweise der Reproduktion dieser Werke.
Außerdem ist die Erstellung einer digitalen Bibliothek oder eines digitalen Museums eine Anwendung, die immer mehr Zulauf erhält.
TitleEinfaches Scannen mit zuverlässigen Ergebnissen
Der EinScan HX erfasst in Echtzeit die Form und Farbe der Messobjekte. Sie richten den Scanner einfach auf das Messobjekt und alle relevanten Stellen werden erfasst.
Das Sichtfeld des Scanners wird in der dazugehörigen Software dargestellt, sodass die Verfolgung der Messung sehr anschaulich ist.
Eine Wiederholrate von 20 Bildern pro Sekunde (Rapid Scan) macht die Aufnahme sehr dynamisch. Sie bewegen den Scanner wie eine Videokamera um das Objekt herum, um es aus allen Richtungen aufzunehmen. Die Verknüpfung einzelner Bilder für die Geometrieinformationen findet dabei über verschiedene Möglichkeiten statt:
- Objektgeometrie
- Markierungspunkte (Messmarker)
- Textur
- Hybridausrichtung (Objektgeometrie und Markierungspunkte)
TitleWie läuft die Messung mit dem EinScan HX ab?
Vorbereitung des Scanners
Innerhalb weniger Minuten ist der EinScan HX aufgebaut, angeschlossen und messbereit. Mit Hilfe der mitgelieferten Kalibrierungsplatte kann vor jeder Messung sichergestellt werden, dass die Ergebnisse dem höchsten Maß der Genauigkeit entsprechen. Die Kalibrierung ist automatisiert und innerhalb von maximal 5 Minuten durchführbar.
Vorbereitung des Messobjekts
Bevor Sie die Messung starten können, treffen Sie die Projekteinstellungen. Wenn im Rapid-Scan-Modus gemessen wird, werden nicht zwangsweise die Messmarker benötigt. Die Ausrichtung kann auch über Objektgeometrien oder Textur erfolgen. Eine Kombination aus Geometrie und Messmarker ist auch denkbar.

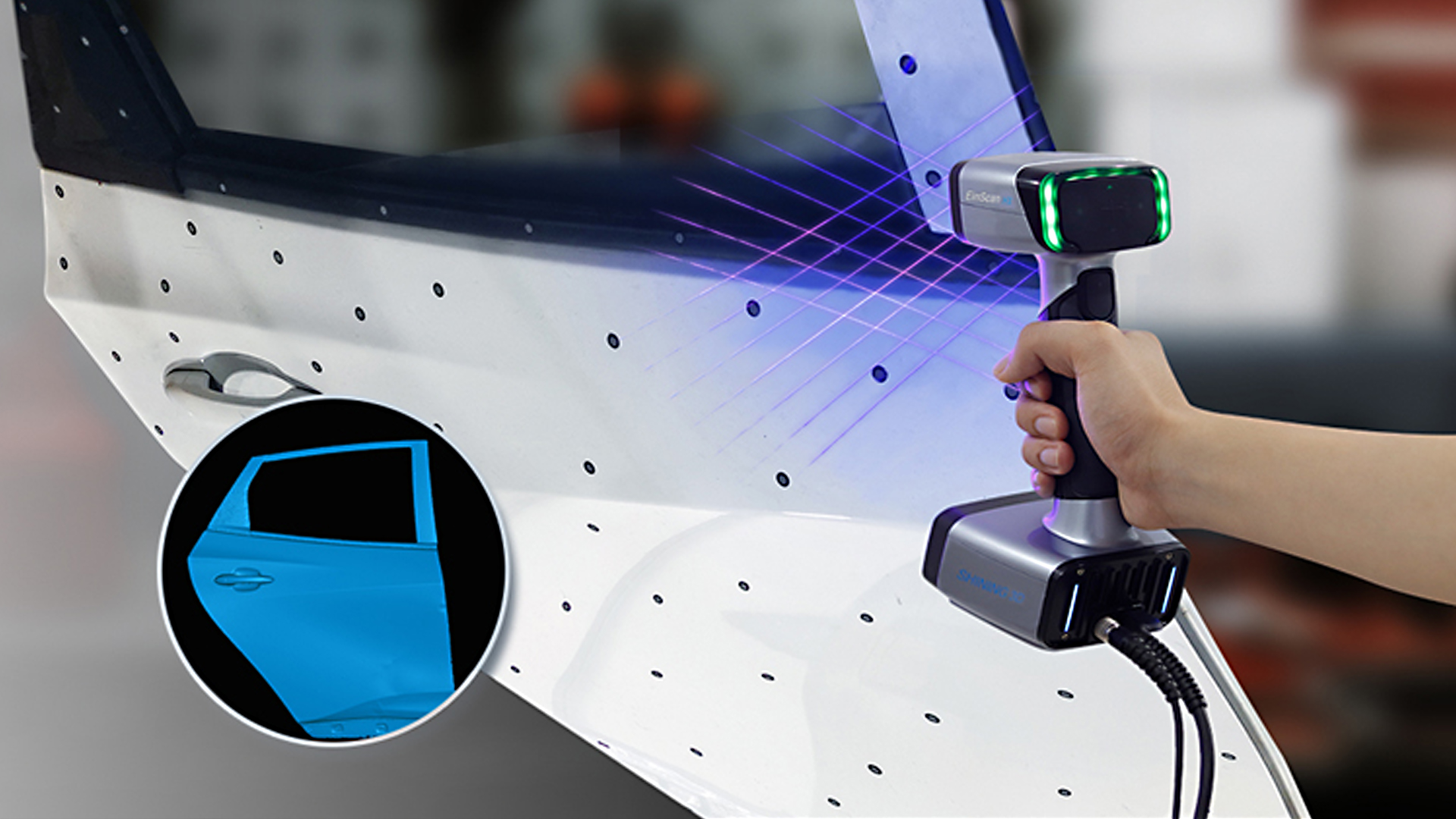

Der Laser-Scan kann nur mit den Messmarkern ausgerichtet werden. Der Scanner benötigt stets mindestens drei bekannte Messmarker im Sichtfeld, um die aufgenommene Geometrie ausrichten zu können. Werden die Marker direkt auf dem Messobjekt platziert, können Sie das Objekt auch während der Messung bewegen. Sobald Sie die Messmarker beispielsweise auf einer Unterlage platzieren, sollte sich die Lage des Messobjektes nicht mehr verändern.

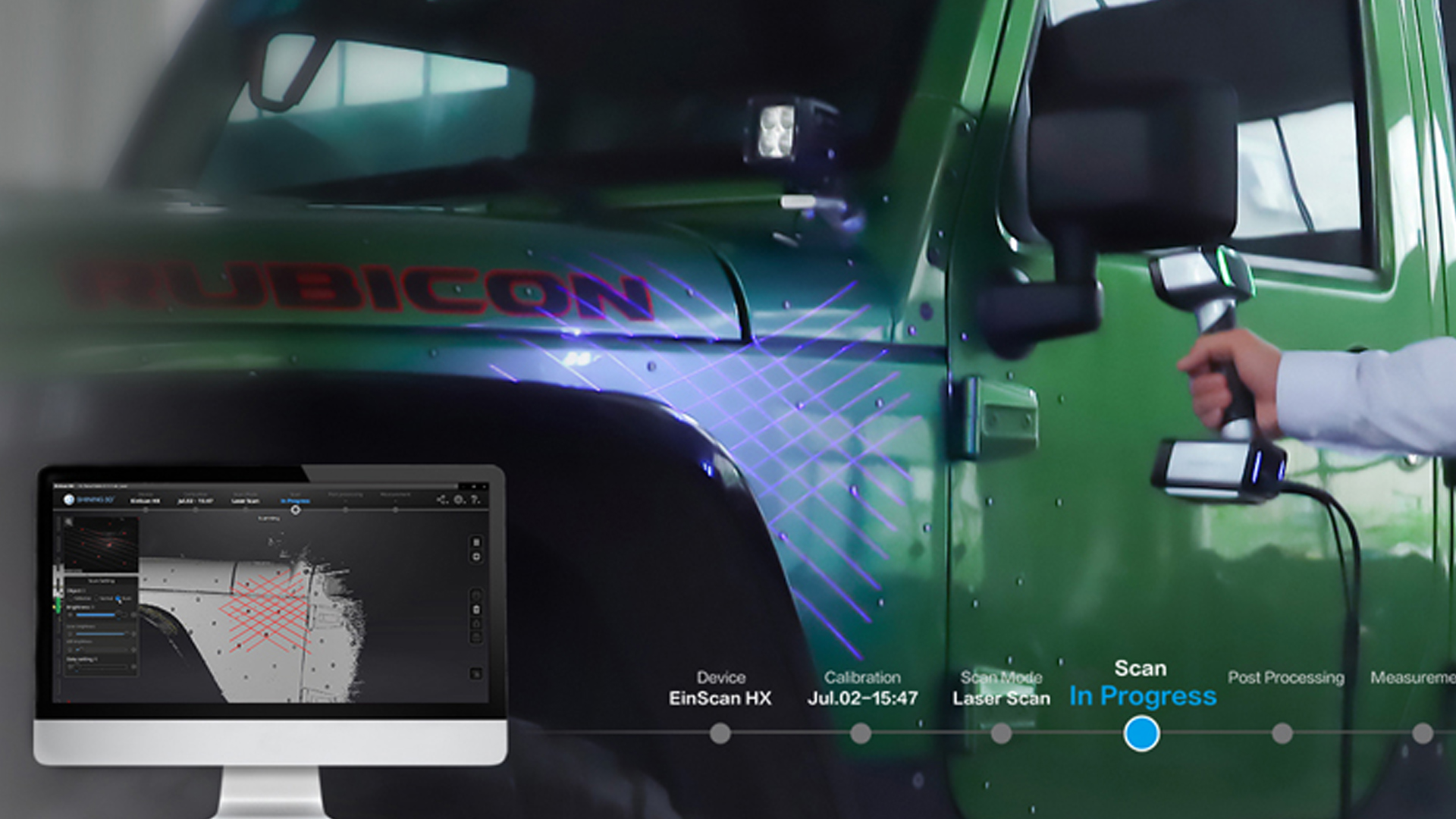

Scanning des Objekts
In der Software wird während der Aufnahme in Echtzeit angezeigt, welche Bereiche bereits erfasst wurden. Die Messung kann jederzeit pausiert und an bekannten Verknüpfungspunkten fortgesetzt werden. Wenn Sie mit Ihrem Ergebnis zufrieden sind, wird das Projekt mit wenigen Klicks finalisiert.
Datenexport
Aus den aufgenommenen Messdaten können Sie dann die Punktwolke exportieren oder eine hochqualitative Vermaschung (Mesh) erstellen.
Punktwolken können aus der EinScan HX Software aktuell als Koordinatenliste exportiert werden. Die daraus generierte Vermaschung allerdings bietet weitere Möglichkeiten des Exports. Hier sind die gängigen Formate wie .OBJ, .STL, .PLY und weitere möglich.
TitleSpezifikationen & Scan-Modi im Vergleich
Der EinScan HX verfügt über mehrere Scan-Modi, die im Folgenden vorgestellt werden, ergänzt durch einen Vergleich der verschiedenen EinScan-Modelle.
TitleSpezifikationen des EinScan HX
| Scan-Modus | Rapid Scan | Laser Scan |
|---|---|---|
| Lichtquelle | Blaue LED | 7 blaue Laserkreuze |
| Sicherheit | Augensicher | Klasse 1 (augensicher) |
| Scan-Genauigkeit | Bis zu 0,05 mm | Bis zu 0,04 mm |
| Ausrichtungsmodus | Markierungsausrichtung, Merkmalsausrichtung, Hybridausrichtung, Texturausrichtung | Markierungsausrichtung |
| Arbeitsabstand | 470 mm | 470 mm |
| Tiefenschärfe | 200 mm – 700 mm | 350 mm – 610 mm |
| Maximales FOV (Field of view = Sichtfeld) | 420 mm x 440 mm | 380 mm x 400 mm |
| Punktabstand | 0,25 mm – 3 mm | 0,05 mm – 3 mm |
| Eingebaute Farbkamera | ja | ja |
| Textur-Scan | ja | nein |
| Anschluss-Standard | USB 3.0 | |
| Ausgabeformate | OBJ, STL, ASC, PLY, P3, 3MF | |
| Abmessungen | 108 mm x 110 mm x 237 mm | |
| Gewicht | 710 g | |
| Betriebstemperaturbereich | 0 – 40℃ | |
| Betriebsfeuchtigkeitsbereich | 10 – 90 % | |
| Zertifizierungen | CE, FCC, ROHS, WEEE, KC | |
| Empfohlene Konfiguration | OS: Win10, 64 Bit | |

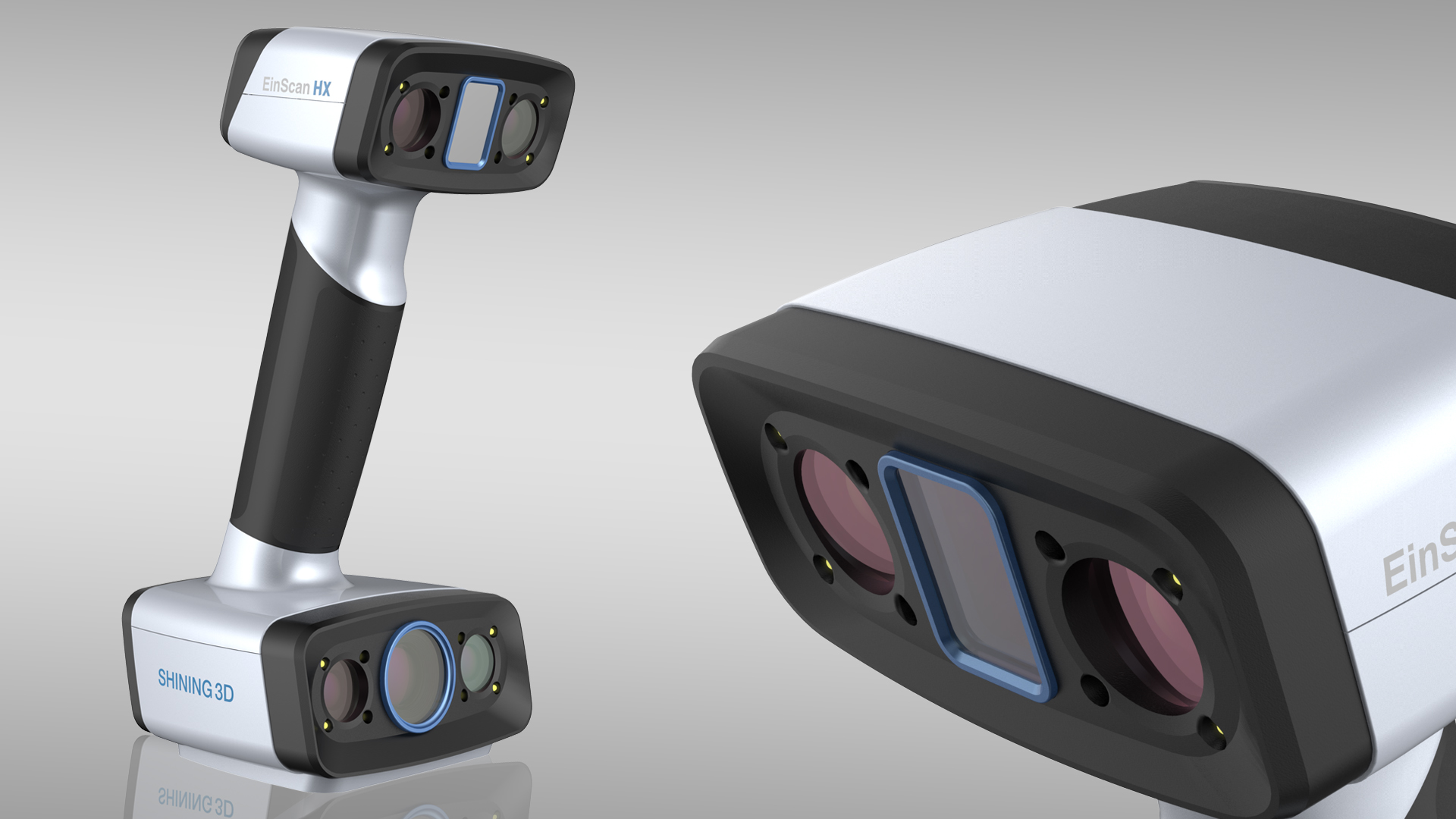

TitleShining 3D EinScan-Modelle im Vergleich
Vergleich von EinScan 2X, 2X Plus, HD, H und HX
| EinScan | 2X | 2X Plus | HD | H | HX |
|---|---|---|---|---|---|
| Genauigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Vielseitigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 |
| Auflösung | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geschwindigkeit | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Dunkle/glänzende Oberfläche | 🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geeignete Scan-Größe | 3 cm – 100 cm | 3 cm – 300 cm | 3 cm – 300 cm | 3 cm – 300 cm | 3 cm – 300 cm |
| Fester Scan-Modus | Unterstützung mit Industrial Pack | Nein | Nein | ||
| Farbe Textur | Unterstützung mit Color Pack | Ja | Ja (Schnellscan) Nein (Laserscan) | ||
| Lichtquelle | LED | LED | LED | LED, IR | LED, Laser |
| Scan-Geschwindigkeit | 100.000 Punkte/s | 1.100.000 Punkte/s | 3.000.000 Punkte/s | 1.200.000 Punkte/s | 1.200.000 Punkte/s |
