EinScan H2 - Handheld 3D-Scanner mit LED- & Infrarotlichtquelle
TitleHochpräzise 3D-Daten mit nur einem Messgerät

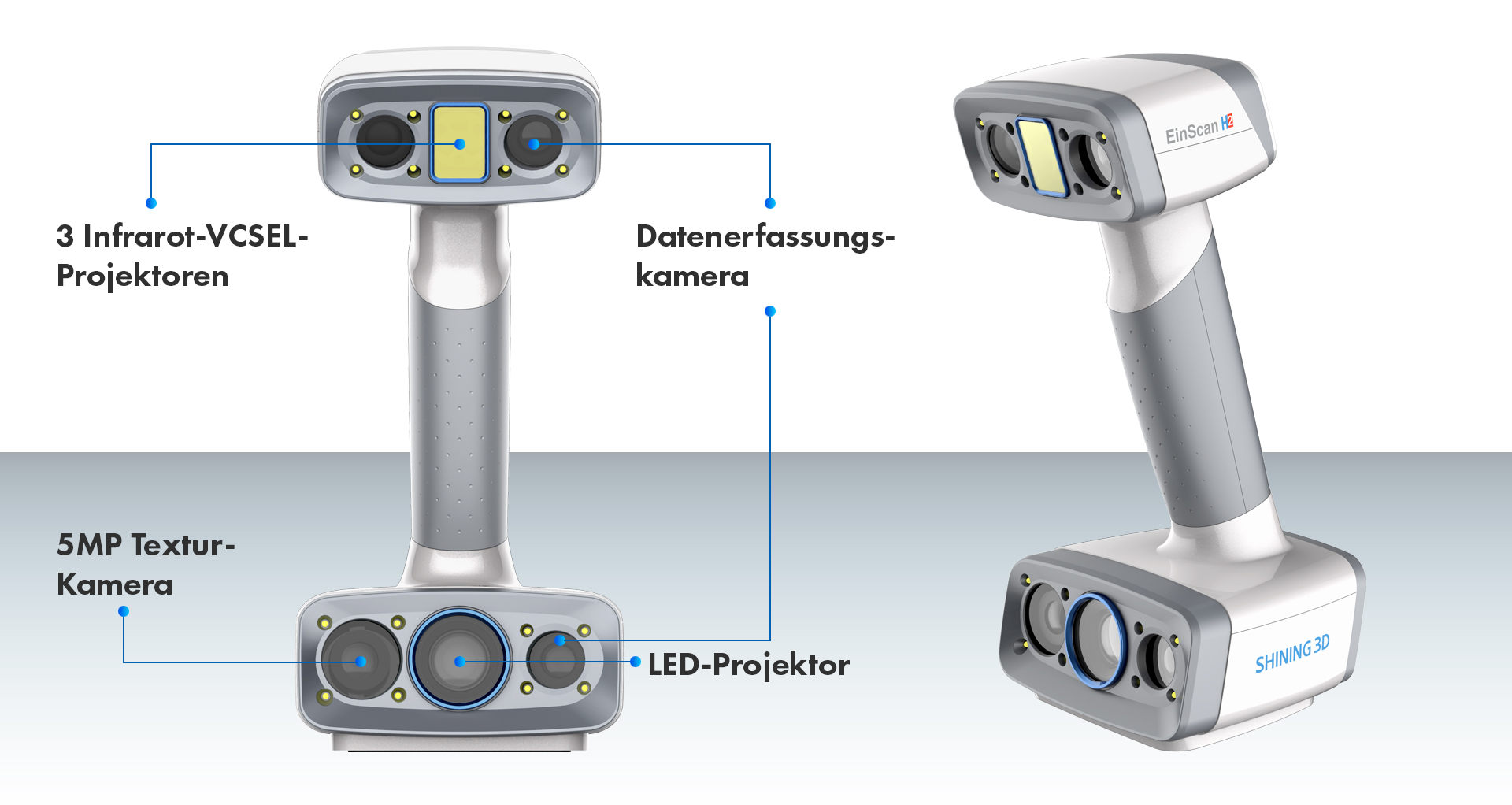

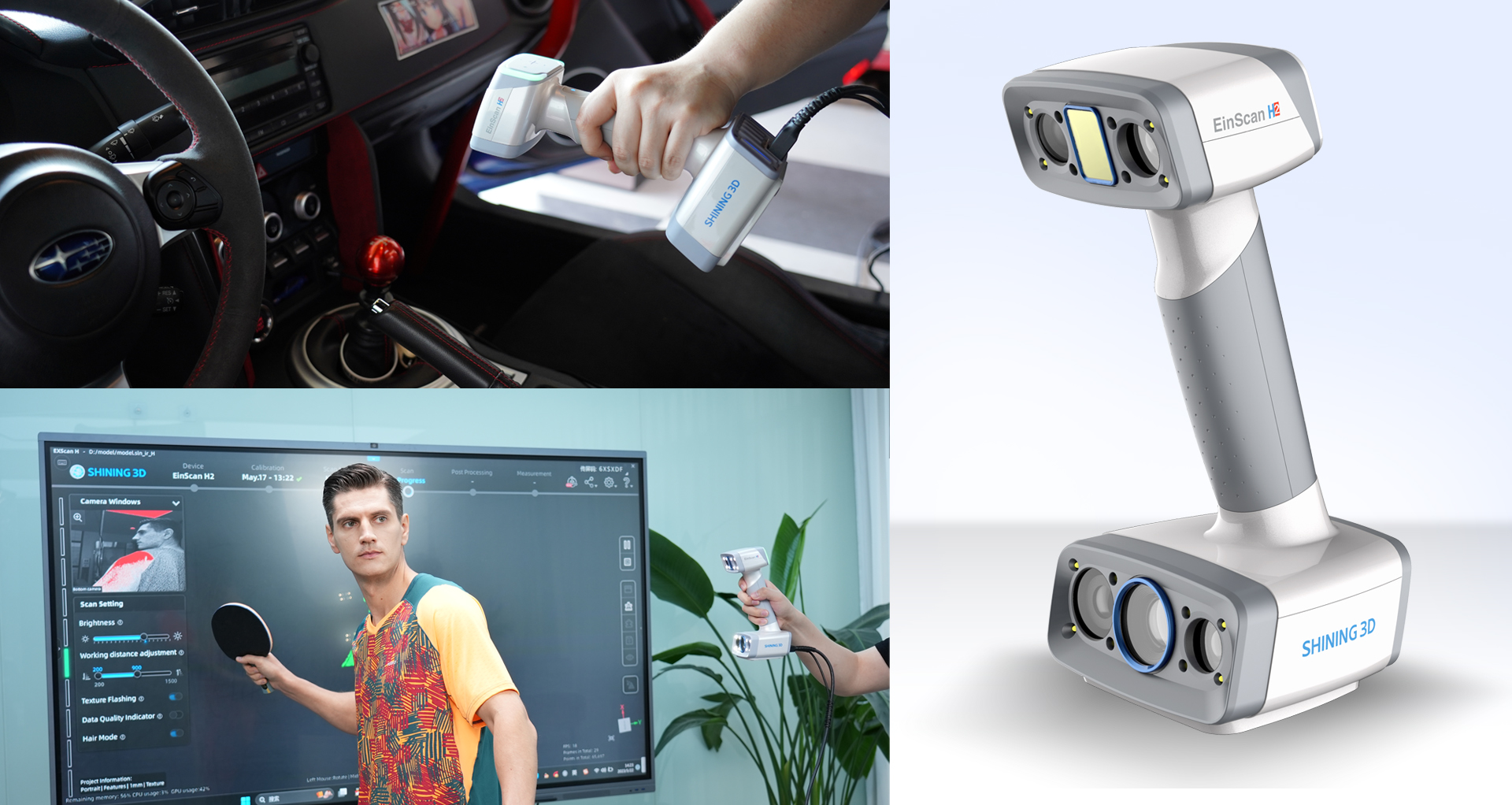

Der EinScan H2 von Shining3D ist ein Hybrid-Handscanner, der in zahlreichen Bereichen Anwendung findet. Der EinScan H2 revolutioniert digitale Arbeitsabläufe. Mit seiner 5 MP Texturkamera, seiner hohen Genauigkeit und 3 Infrarot-VCSEL-Projektoren sind fotorealistische Texturen möglich. In kürzester Zeit werden Objekte verschiedener Größen, Formen und Farben hochpräzise erfasst.

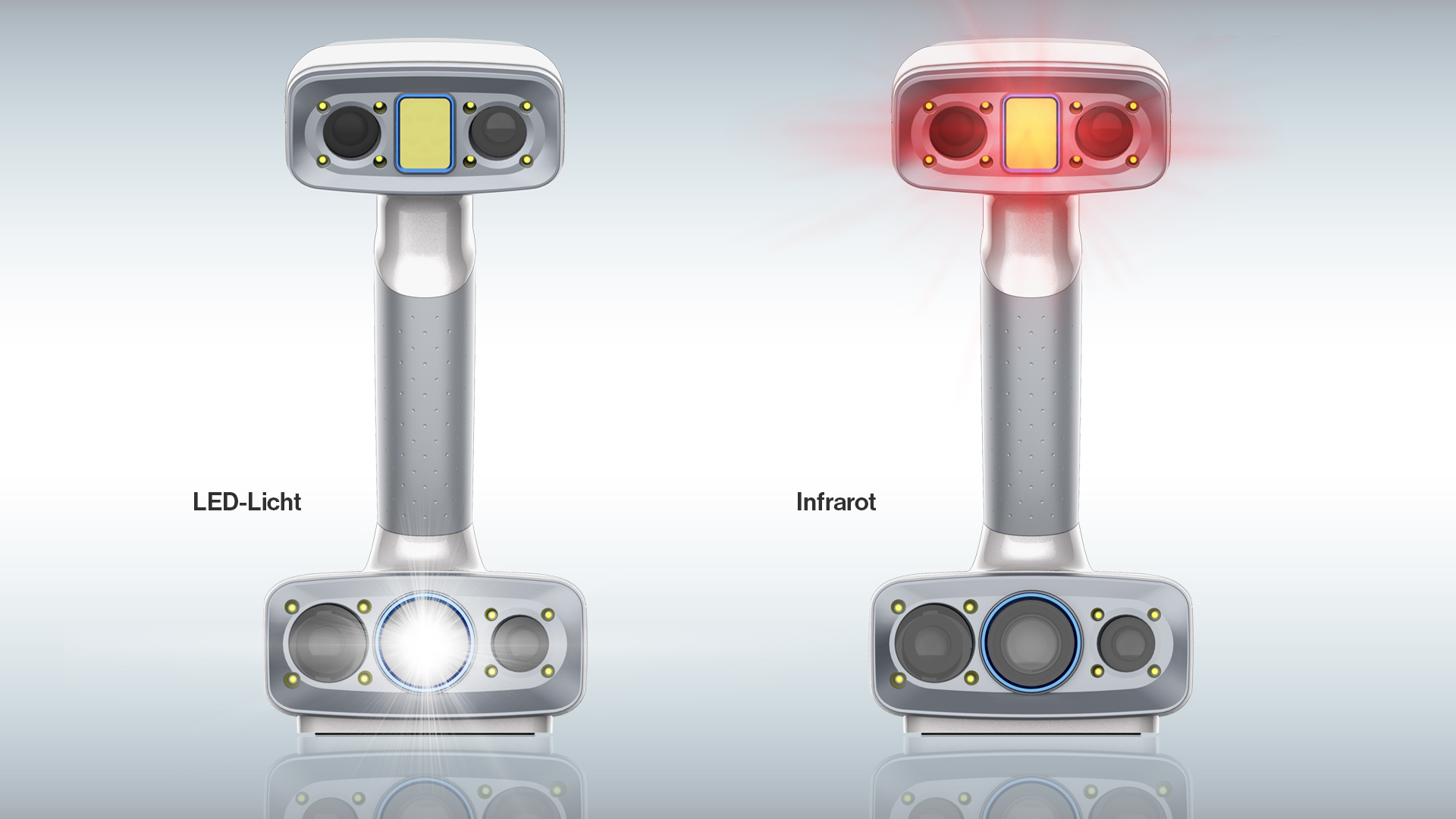

TitleScantechnik mit weißem LED-Licht und Infrarot-Strahlung
Sicheres Scannen durch duale Scantechnologie
Der EinScan H2 bietet die Möglichkeit mit weißem LED-Licht oder Infrarotestrahlung zu scannen. Dadurch sind verschiedene Messmethoden möglich macht den Handscanner extrem vielseitig. Die Einschränkungen durch schwer zu scannende Materialien und Oberflächen werden minimiert. Somit verwenden Sie dank des EinScan H2 Scanners ein Gerät für Messaufgaben, für die vorher mindestens zwei Geräte notwendig waren.
Das Scanning mit weißem LED-Licht ermöglicht eine schnelle Aufnahme von geeigneten Oberflächen und Geometrien. Falls dieses jedoch bei glänzenden oder schwarzen Oberflächen an seine Grenzen kommt, sorgt das Scannen mit dem Infrarot für genauere und vollständige 3D-Ergebnisse.
TitleZuverlässige Ergebnisse mit hoher Geschwindigkeit
Der 3D-Scanner für die Industrie
Der EinScan H2 ist einer der präzisesten Handscanner auf dem Markt mit sehr hochauflösenden Bildern. Mit seinen Spezifikationen erfüllt der H2 die meisten industriellen Anforderungen für Reverse Engineering, Messtechnik und Fahrzeugtechnik. Die höchste Auflösungsstufe bietet Punktabstände von 0,2 mm bei Genauigkeiten von bis zu 0,05 mm. Die Aufnahmegeschwindigkeit liegt dabei bei 1.200.000 Punkte pro Sekunde.
TitleFotorealistische Texturen
Mit der 5MP Texturkamera erfasst der EinScan H2 satte, leuchtende Farben und saubere Texturen. Mit dieser Technik lassen sich fotorealistische 3D-Modelle erzeugen, die auch mit einem 3D- Drucker hergestellt werden können.

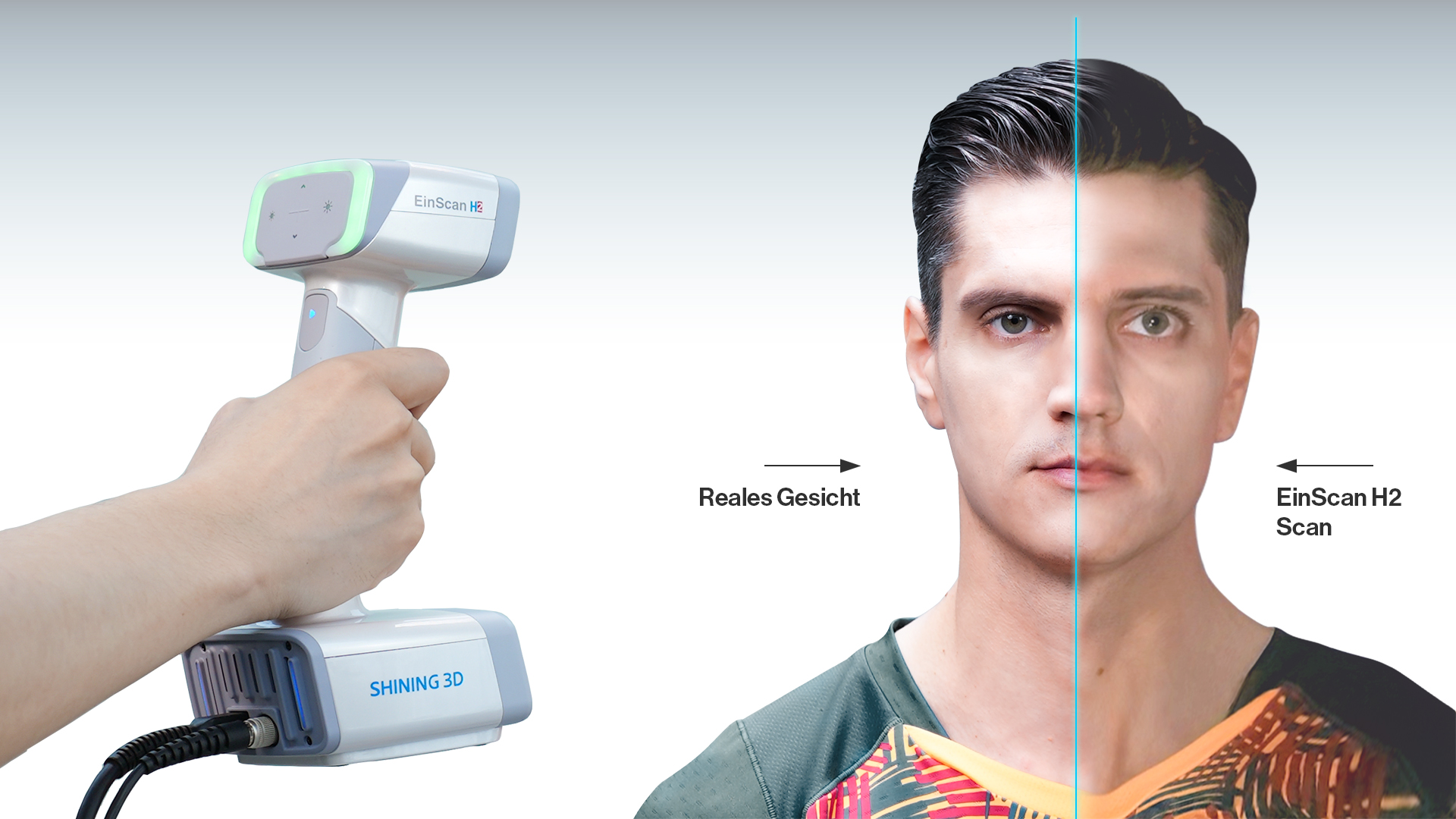

TitleOptimiert für Gesicht- und Körperscans
Die Infrarot-Technologie des EinScan H2 sorgt für optimalen Komfort beim 3D-Scannen von Gesicht und Körper. Der fortgeschrittene Algorithmus ermöglicht ein noch genaueres Scannen von sehr feinen Details wie Haare. Die Hybridscanfunktion ermöglicht es, dunkles und helles Haar optimal zu scannen.
Im IR-Modus findet sich kein starrer Algorithmus wieder. Daher ist das Erfassen von 3D-Körperdaten wesentlich schneller und präziser. Zudem werden leichte Bewegungen während des Scans automatisch kompensiert, um Fehlausrichtungen auszuschließen.
TitleEin 3D-Scanner für unterschiedliche Anforderungen
Der EinScan H2 von Shining3D ist aufgrund seiner Hybridtechnik in seinen Anwendungen sehr universell einsetzbar.
Oftmals variiert die Größe und Art des zu scannenden Objekts in einigen Bereichen, sodass verschiedene Messgeräte nötig sind, um Objekte korrekt zu erfassen. Mit dem EinScan H2 meistern Sie hingegen mehrere Anwendungen mit nur einem Messgerät.
TitleEinsatzgebiete im Überblick
- Automobilbranche: Qualitätskontrolle, Inspektion, Reverse Engineering, Produkt-Design
- Schiffsbau: Qualitätskontrolle, Design
- Maschinenbau
- Multimedia, 3D-Grafik und Design: Spiele, Ergonomie, Computergrafik (Personenscanning, Mimik-Scans)
- Medizin/Medizintechnik: Teil- oder Ganzkörperscans, Orthopädie, Prothetik, Sitzformen/-schäume, Kosmetische/Plastische Chirurgie, Posttraumatische Behandlung, Training/Sport
- Kunst- und Kulturgüter: Restaurierung, virtuelle Museen, Archive, Kataloge
- Bildung & Forschung
- Kunst & Kulturerbe: Digitales Skulpturendesign
- Forensik: Evidenzanalyse und Archivierung
- Virtuelle Anzeige: VR/AR Anzeige
- Personalisierung: Personalisierung von Konsumgütern
- Digitale Unterhaltung: Animation & Spiele, Ganzkörperscan
TitleWarum EinScan H2
Industrie und Design
Benutzerfreundlichkeit, Schnelligkeit und Präzision sind die wichtigsten Eigenschaften bei der Digitalisierung von Elementen aus dem Maschinenbaubereich. In Kombination mit seiner Vielseitigkeit erfüllt der EinScan H2 diese Eigenschaften und macht die detailgetreue Abbildung von Bauteilen zu einer einfachen Anwendung. Mit dem EinScan H2 sind größere Objekte erfassbar. Innerhalb weniger Minuten erhalten Sie Ihr hochgenaues Ergebnis.

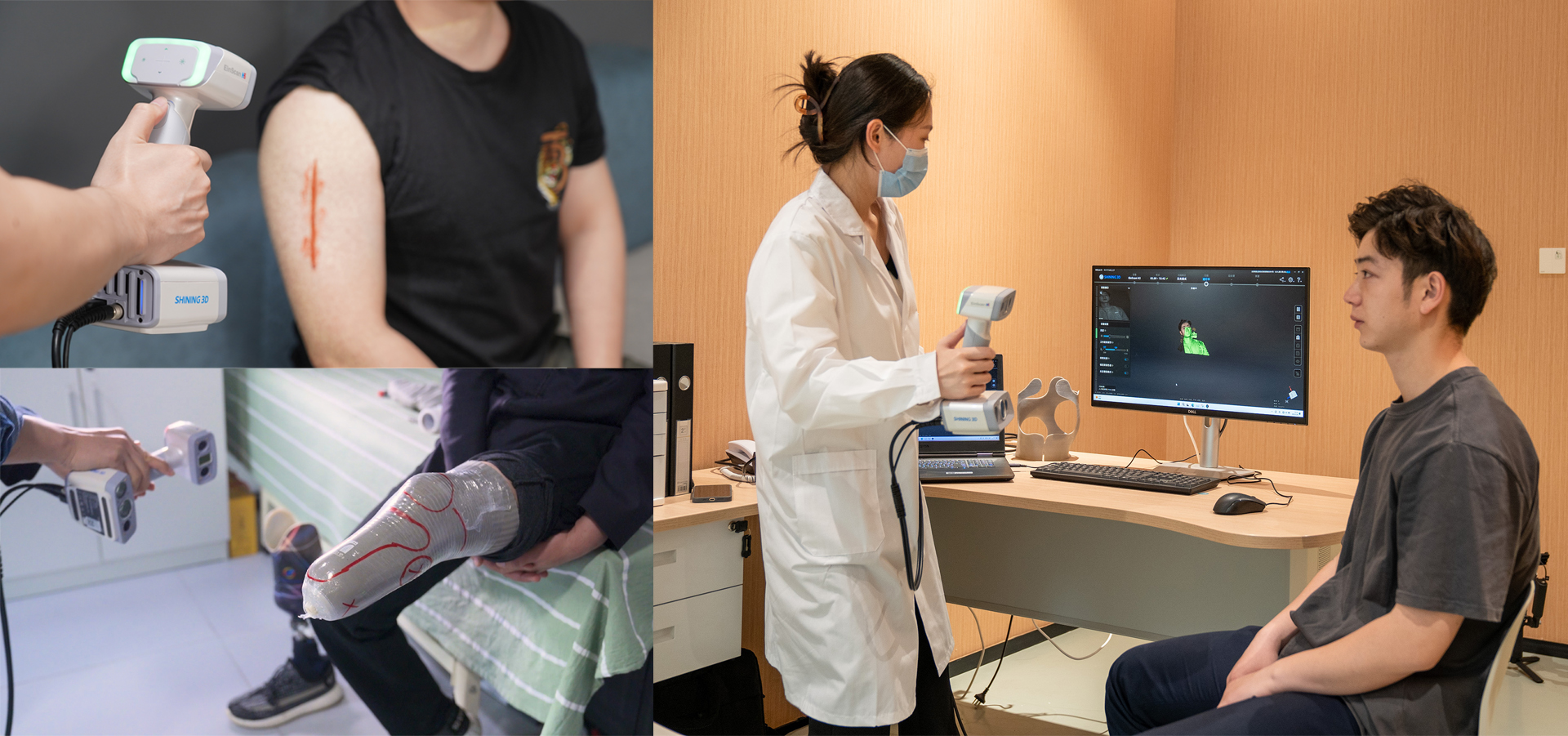

Gesundheitswesen
Der EinScan H2 ist ein perfektes Gerät für sichere Körperscans. Die optische Erfassung ist frei von magnetischer Strahlung oder anderen gesundheitsgefährdenden Einflüssen. Durch die gesundheitlich unbedenkliche Messmethodik können Körperteile oder ganze Personen hochgenau erfasst werden. Die Planung von Prothesen oder medizinischen Abläufen wird somit präzisiert und beschleunigt. Beim Scanning von Personen kann der EinScan H2 3D-Informationen schnell und nahtlos erfassen; kleinere Bewegungen der gescannten Person werden dabei automatisch kompensiert.

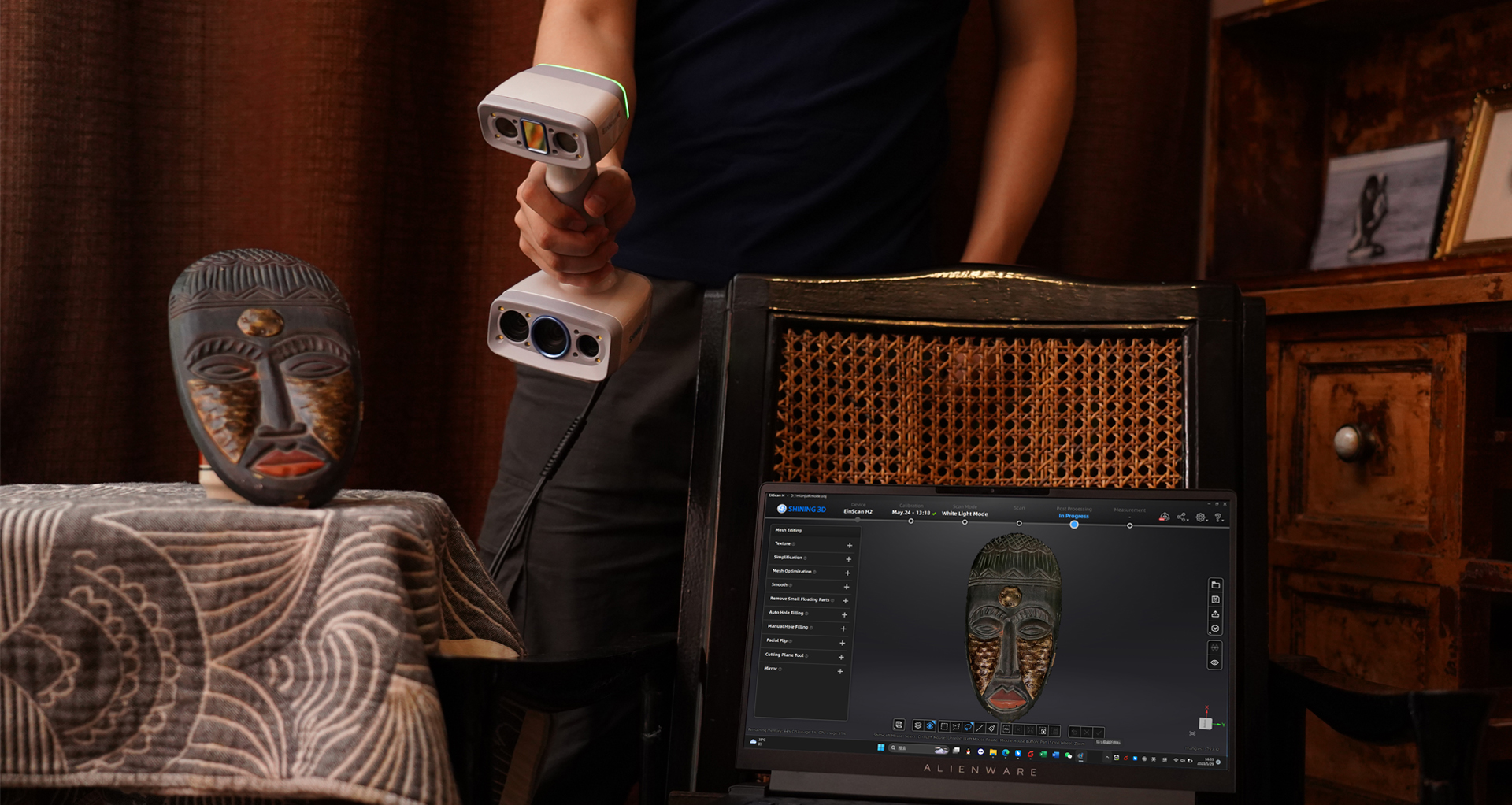

Kunst und Kulturgüter
In der Archäologie oder der Kunst findet der Handscanner ebenfalls Verwendung. Für die Arbeit in Museen sind die Aufnahmen von seltenen oder komplexen Objekten, wie beispielsweise Skulpturen, sehr wichtig. Sie lassen sich mit dem EinScan H2 sehr schnell und einfach erfassen und liefern komplexe und hochpräzise Ergebnisse. Die erzeugten 3D-Daten dienen dann beispielsweise der Reproduktion dieser Werke.
Außerdem ist die Erstellung einer digitalen Bibliothek oder eines digitalen Museums eine Anwendung, die immer mehr Zulauf erhält.
TitleEinfaches Scannen mit zuverlässigen Ergebnissen

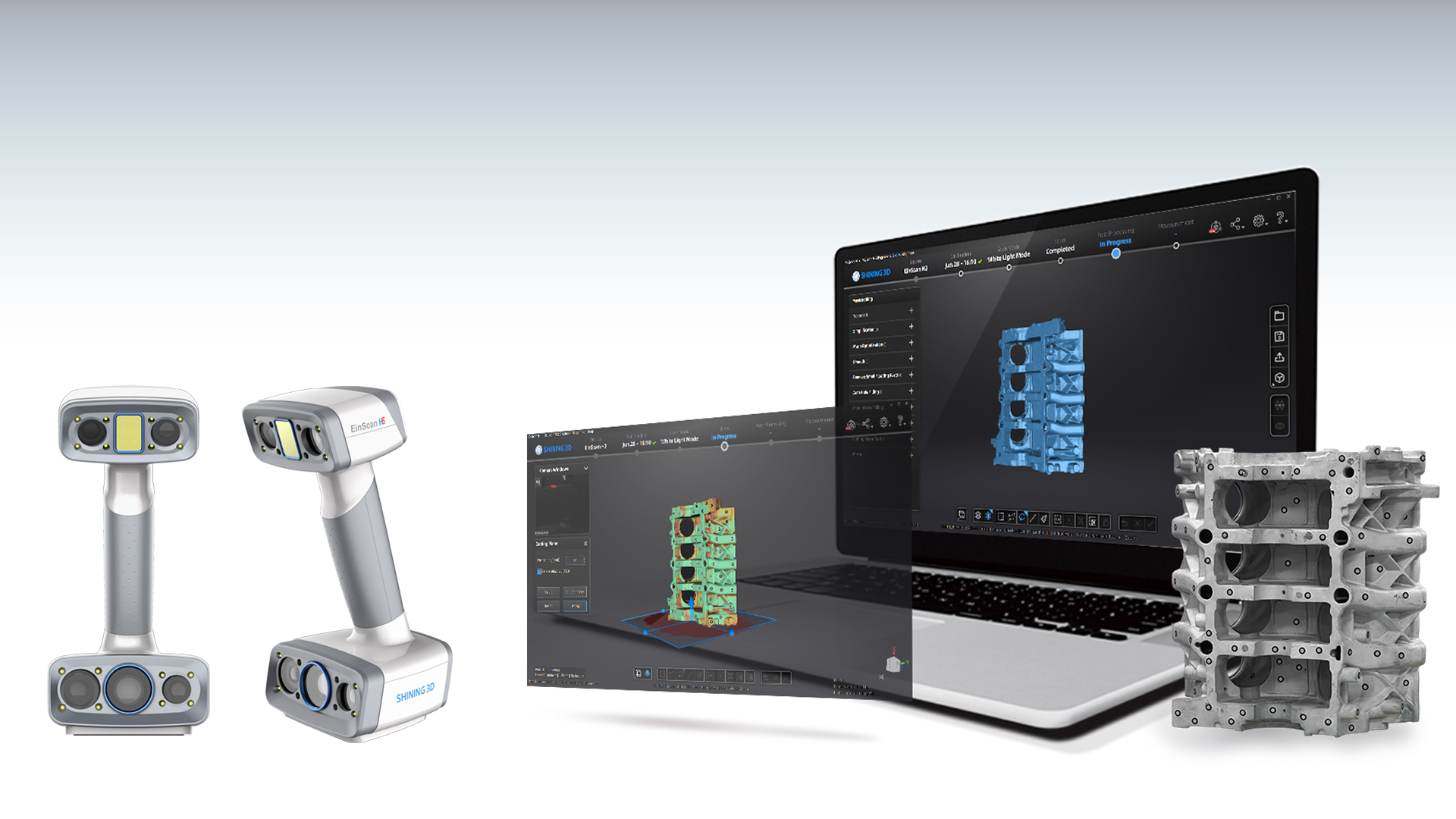

Der EinScan H2 erfasst in Echtzeit die Form und Farbe der Messobjekte. Sie richten den Scanner einfach auf das Messobjekt und alle relevanten Stellen werden erfasst. Das Sichtfeld des Scanners wird in der dazugehörigen Software Solid Edge SHINING 3D Edition dargestellt, sodass die Verfolgung der Messung sehr anschaulich ist.

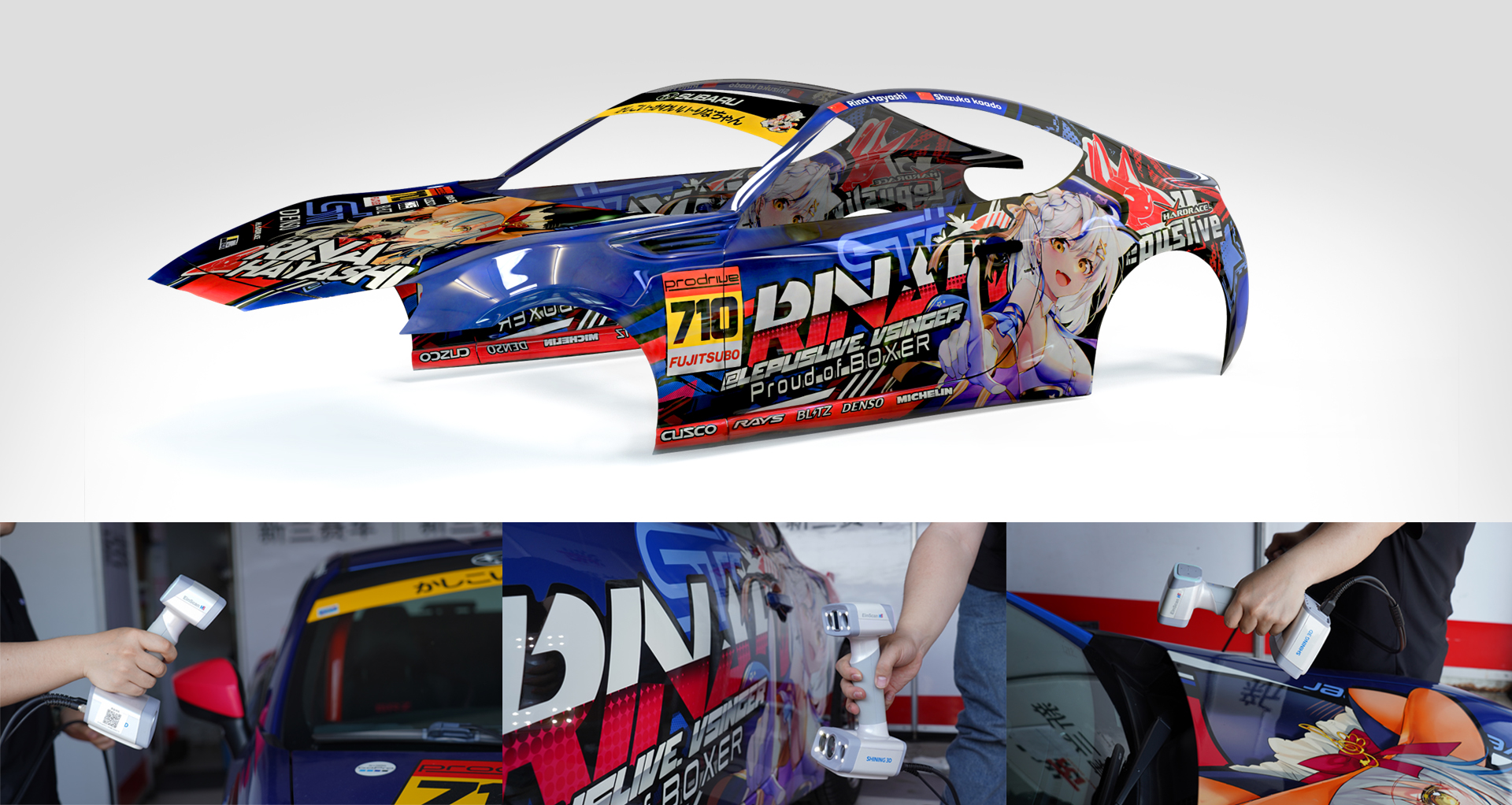

Mit dem EinScan H2 ist es möglich die gesamte Geometrie von kleinen bis großen Objekten mit feinen Details zu erfassen und erreicht dabei eine beeindruckend hohe Auflösung von bis zu 0,2 mm. Die sehr hohe Genauigkeit von bis zu 0,05 mm sowie die volumetrische Genauigkeit von 0,05 ± 0,1 mm/m im LED-Modus verbessern die Präzision der 3D-Datenerfassung in einer dichten Punktwolke oder in Meshs (Netzdaten). Die Geschwindigkeit des Scans von bis zu 1,2 Mio. Punkten/Sek. und des max. Sichtfelds von 420 x 440 mm (LED) bzw. 780 x 900 mm (IR) gewährleisten ein schnelles Scannen größerer Objekte wie beispielsweise Autos. Der optimierte Ausrichtungsalgorithmus ermöglicht eine effiziente Ausrichtung trotz kleiner Bewegungen des gescannten Objekts oder der gescannten Person. Dank der integrierten 5 Megapixel Farbkamera und des großen Scanfelds liefert der EinScan H2 hochwertige, authentische und fotorealistische Texturen und 3D-Farbdaten.
TitleWie läuft die messung mit dem EinScan H2 ab?
Vorbereitung des Scanners
Der EinScan H2 ist innerhalb weniger Minuten aufgebaut, angeschlossen und messbereit. Mit Hilfe der mitgelieferten Kalibrierungsplatte kann vor jeder Messung sichergestellt werden, dass die Ergebnisse dem höchsten Maß der Genauigkeit entsprechen. Die Kalibrierung ist automatisiert und innerhalb von maximal 5 Minuten durchführbar.
Vorbereitung des Messobjekts
Bevor Sie die Messung starten können, treffen Sie die Projekteinstellungen. Wenn im Weißlicht-Modus gemessen wird, werden nicht zwangsweise die Messmarker benötigt. Die Ausrichtung kann auch über Objektgeometrien oder Textur erfolgen. Eine Kombination aus Geometrie und Messmarker ist auch denkbar.
Der Laser-Scan kann nur mit den Messmarkern ausgerichtet werden. Der Scanner benötigt stets mindestens drei bekannte Messmarker im Sichtfeld, um die aufgenommene Geometrie ausrichten zu können. Werden die Marker direkt auf dem Messobjekt platziert, können Sie das Objekt auch während der Messung bewegen. Sobald Sie die Messmarker beispielsweise auf einer Unterlage platzieren, sollte sich die Lage des Messobjektes nicht mehr verändern. Dadurch, dass der EinScan H2 mit zwei Lichtquellen (LED + Infrarot) einen Scan durchführen kann, sind Oberflächen noch genauer erfassbar. So sind beispielsweise nun auch sehr dunkle Oberflächen besser scannbar.
Scanning des Objekts
EinScan H2 ist mit der Software Solid Edge SHINING 3D Edition ausgestattet, die Ihnen mehr Möglichkeiten bietet. In dieser Software wird während der Aufnahme in Echtzeit angezeigt, welche Bereiche bereits erfasst wurden. Die Messung kann jederzeit pausiert und an bekannten Verknüpfungspunkten fortgesetzt werden. Wenn Sie mit Ihrem Ergebnis zufrieden sind, wird das Projekt mit wenigen Klicks fertig gestelltD
Datenexport
Aus den aufgenommenen Messdaten können Sie dann die Punktwolke exportieren oder eine hochqualitative Vermaschung (Mesh) erstellen.
Punktwolken können aus der EinScan H2 Software aktuell als Koordinatenliste exportiert werden. Die daraus generierte Vermaschung allerdings bietet weitere Möglichkeiten des Exports. Hier sind die gängigen Formate wie .OBJ, .STL, .PLY und weitere möglich.
TitleSpezifikationen & Scan-Modi im Vergleich
Der EinScan H2 verfügt über mehrere Scan-Modi, die im Folgenden vorgestellt werden, ergänzt durch einen Vergleich der verschiedenen EinScan-Modelle.
TitleSpezifikationen des H2
| Scan-Modus | Weißlicht-Modus | IR-Modus |
|---|---|---|
| Lichtquelle | Weiße LED | Infrarotlicht, unsichtbar |
| Sicherheit | Augensicher | Klasse 1 (augensicher) |
| Ausrichtungsmodus | Markierungsausrichtung, | Globale Marker, |
| Arbeitsabstand | 470 mm | 470 mm |
| Tiefenschärfe | 200 mm - 700 mm | 200 mm -1500 mm |
| Maximales FOV (Field of view) | 420 mm*440 mm | 780 mm*900 mm |
| Punktabstand | 0.2 mm - 3 mm | 0,2 mm - 3 mm |
| Eingebaute Farbkamera | Ja | |
| Textur-Scan | Ja | |
| Anschluss-Standard | USB 3.0 | |
| Ausgabeformate | OBJ, STL, ASC, PLY, P3, 3MF | |
| Abmessungen | 108 mm*110 mm*237 mm | |
| Gewicht | 731.1 g | |
| Betriebstemperaturbereich | 0 – 40℃ | |
| Betriebsfeuchtigkeitsbereich | 10% – 90% | |
| Zertifizierungen | CE，FCC，ROHS，WEEE，KC | |
| Empfohlene Konfiguration | OS: Win10, 64 bit | |
TitleVergleich der Shining 3D EinScan-Modelle
Vergleich von EinScan 2X, 2X Plus, HD, H und HX
| EinScan | 2X | 2X Plus | HD | H | HX |
|---|---|---|---|---|---|
| Genauigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Vielseitigkeit | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 |
| Auflösung | 🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geschwindigkeit | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Dunkle/glänzende Oberfläche | 🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵 | 🔵🔵🔵 | 🔵🔵🔵🔵🔵 |
| Geeignete Scan-Größe | 3 cm - 100 cm | 3 cm - 300 cm | 3 cm - 300 cm | 3 cm - 300 cm | 3 cm - 300 cm |
| Fester Scan-Modus | Unterstützung mit Industrial Pack | Nein | Nein | ||
| Farbe Textur | Unterstützung mit Color Pack | Ja | Ja (Rapid-Scan) Nein (Laser-Scan) | ||
| Lichtquelle | LED | LED | LED | LED, IR | LED, Laser |
| Scan-Geschwindigkeit | 100.000 Punkte/s | 1.100.000 Punkte/s | 3.000.000 Punkte/s | 1.200.000 Punkte/s | 1.200.000 Punkte/s |
